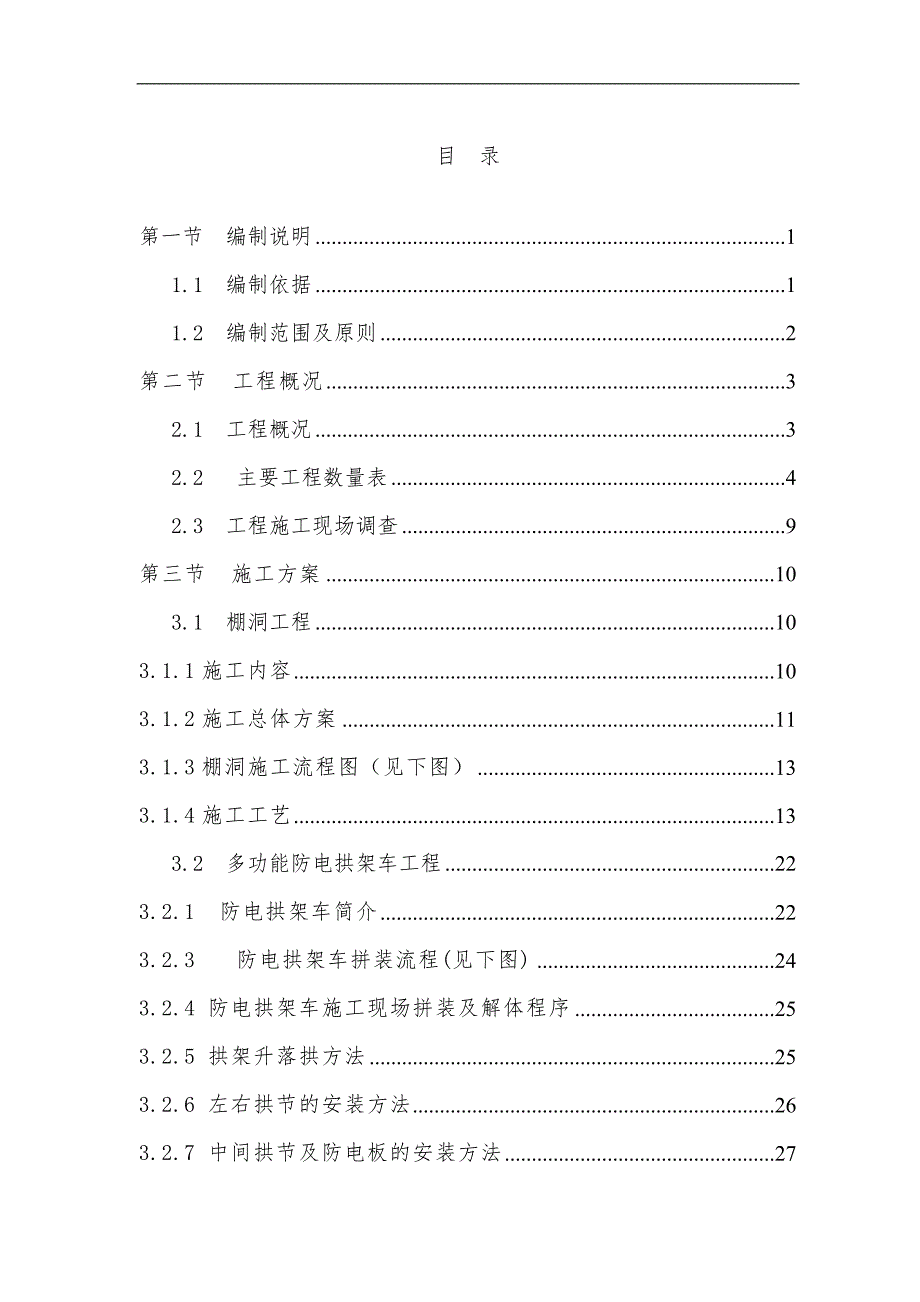

1、施工组织设计文件Xxxxx明（棚）洞接长工程第1册共1册Xxx单位目 录第一节 编制说明11.1 编制依据11.2 编制范围及原则2第二节 工程概况32.1 工程概况32.2主要工程数量表42.3 工程施工现场调查9第三节 施工方案103.1 棚洞工程103.1.1施工内容103.1.2施工总体方案113.1.3棚洞施工流程图（见下图）133.1.4施工工艺133.2 多功能防电拱架车工程223.2.1 防电拱架车简介223.2.3防电拱架车拼装流程(见下图)243.2.4 防电拱架车施工现场拼装及解体程序253.2.5 拱架升落拱方法253.2.6 左右拱节的安装方法263.2.7 中间拱节

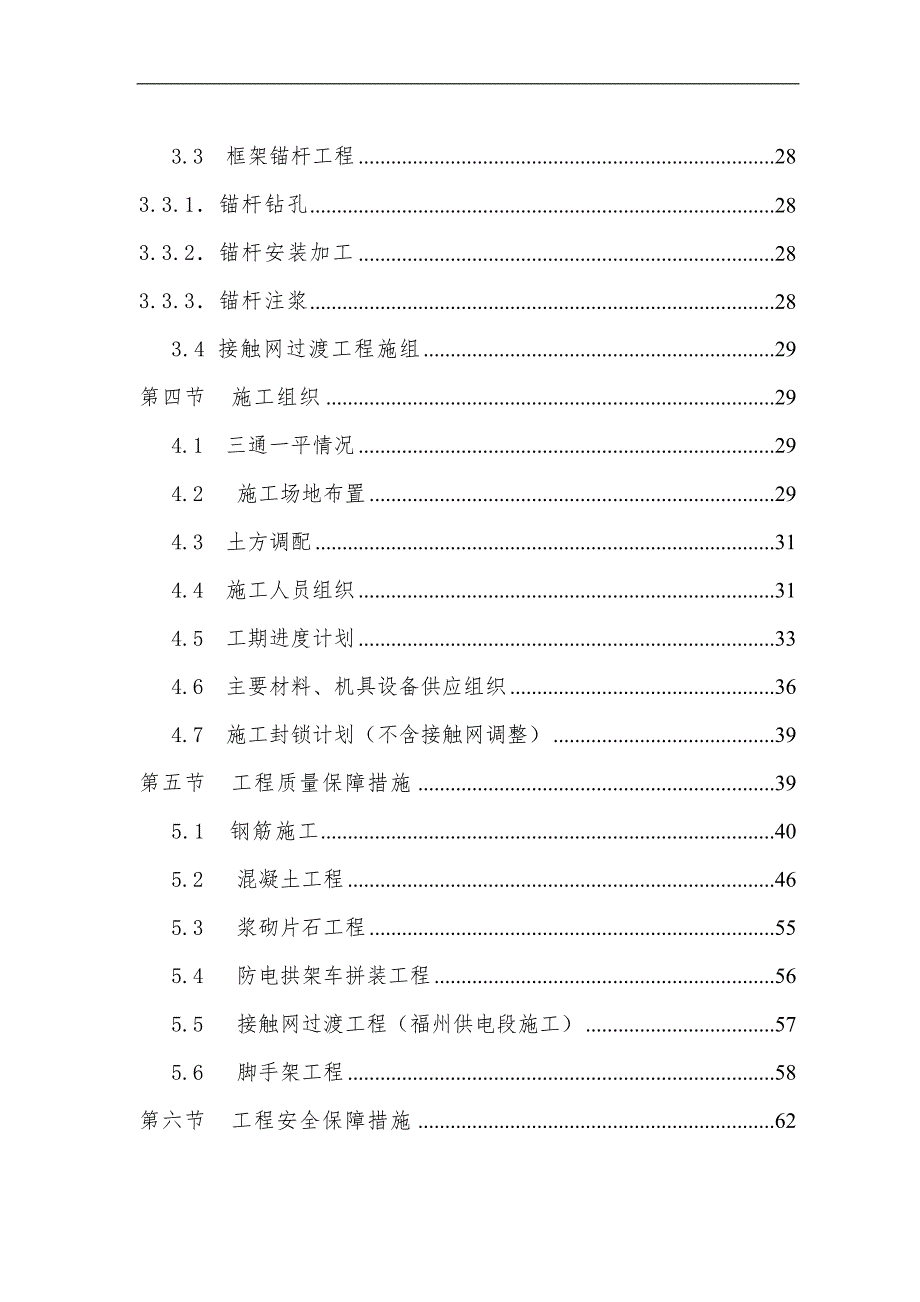

2、及防电板的安装方法273.3 框架锚杆工程283.3.1锚杆钻孔283.3.2锚杆安装加工283.3.3锚杆注浆283.4 接触网过渡工程施组29第四节 施工组织294.1 三通一平情况294.2施工场地布置294.3 土方调配314.4 施工人员组织314.5 工期进度计划334.6 主要材料、机具设备供应组织364.7 施工封锁计划（不含接触网调整）39第五节 工程质量保障措施395.1 钢筋施工405.2 混凝土工程465.3 浆砌片石工程555.4 防电拱架车拼装工程565.5 接触网过渡工程（福州供电段施工）575.6 脚手架工程58第六节 工程安全保障措施626.1 安全保障目标体
3、系626.1.1 安全目标、安全管理重点626.1.2 安全管理机构626.1.3 安全保证体系636.1.4 安全管理制度656.2 既有线施工安全措施666.2.1 既有线施工前期准备666.2.2 既有线施工安全注意事项676.2.3 线路安全防护方案706.2.4 既有线安全应急措施716.2.5 拆除既有挡墙施工安全措施736.2.6 明挖基础开挖施工安全措施736.2.7 现场工作要求776.3 其它施工安全措施776.3.1. 既有线施工一般安全规定786.3.2. 施工材料运输及堆放786.3.3. 爆破安全管理：806.3.4. 基坑开挖施工安全816.3.5. 高挡墙拆除施
4、工安全：816.3.6. 浆砌圬工施工安全826.3.7. 地下管线施工安全：826.3.8. 施工现场安全用电措施826.3.9. 接触网区段作业安全：846.3.10. 高空作业施工安全：856.3.11. T型梁施工安全876.3.12. 雨季施工、防洪、防台风安全保障措施安全措施886.3.13. 机械设备及车辆安全措施906.3.14. 防止起重伤害措施916.3.15. 防止机具设备伤害措施916.3.16. 施工地段线路巡养措施926.3.17. 大型机具装车加固措施976.3.18. 卸车组织安全措施986.3.19. 防高空落物安全措施1006.3.20. 混凝土灌注安全措施
5、1006.4 突发事件应急救援预案1016.4.1 应急领导小组1016.4.2 人员、物质准备1016.4.3 应急处理程序1016.4.4防洪应急预案1026.4.5 事故应急措施1036.4.5 立柱钢筋、模板倾覆和设备侵限104第一节 编制说明1.1 编制依据1Xxxx关于xxxxxx水害地段明（棚）洞接长工程的技术设计文件。2中华人民共和国铁道部颁铁路隧道施工规范TB102042002。3中华人民共和国铁道部颁铁路桥隧建筑物大修维修规则2000年版。4中华人民共和国铁道部颁铁路工务安全规则。5中华人民共和国铁道部颁铁路工程施工安全技术规程TB10401.12003。6中华人民共和国铁
6、道部颁电气安全规则。7中华人民共和国铁道部颁铁路桥涵施工规范TB10203-2002。8中华人民共和国铁道部颁铁路混凝土与砌体工程施工规范TB10210-2001和铁路混凝土与砌体工程施工质量验收标准TB104242003。9中华人民共和国铁道部颁铁路沿线斜坡柔性安全防护网TB/T3089-2004。10中华人民共和国铁道部颁铁路工程土工试验规程TB10102-2004。11中华人民共和国铁道部颁铁路路基工程施工质量验收标准TB10414-2003。12中华人民共和国铁道部颁铁路隧道工程施工质量验收标准TB10417-2003。13.xx铁路局营业线施工及安全管理细则、关于进一步规范铁路建设营
7、业线施工及安全管理的指导意见14对本工程的现场踏勘所获得的一手资料、本单位现有的施工技术水平、施工管理水平和机械设备配备能力及水害地段增建工程施工设计图纸的理解。16.关于水害地段增建明（棚）洞隧道接长工程施工图审查意见17.关于xxxx增建明（棚）洞或隧道接长工程施工设计技术交底会议纪要。1.2 编制范围及原则1Xx勘测设计院集团关于xxxx水害地段明（棚）洞接长工程的技术设计文件规定的所有施工项目。2根据现场施工条件及施工安排，遵循客观规律，坚持实事求是的原则，统筹兼顾、合理安排、科学管理，高效组织施工，确保安全、优质、高效的完成本工程施工任务。3坚持施工全过程严格质量管理的原则，建立本项
8、目质量保证体系，制订质量控制和保证措施；施工中严格按设计和相关规范作业，尊重监理工程师的意见，严格各项管理制度和程序。4坚持“安全第一、预防为主”的原则，制定工程安全控制和保障措施。在做好安全技术教育的前提下(特别是加强在接触网附近施工安全方面的培训),设置可靠的支挡和安全防护。确保施工过程中行车、人身、交通及机械安全。5坚持专业化、标准化作业和综合管理的原则，做到专业人员配齐、各类机械配足，充分发挥专业人员和机械设备的优势，强化各种管理手段，提高综合施工能力。第二节 工程概况2.1 工程概况Xxxxx水害地段棚洞接长工程位于福建省邵武市龙斗村境内，右侧堑坡右侧临河，交通不便。 棚洞接长地段均
9、为半堤半堑，线路左侧设有浆砌片石护墙+喷混防护，新设有主动网防护，设高约20m浆砌片石护墙，拱圈内喷混防护，设高约18m浆砌片石挡墙，底厚约1m，顶部设有宽约2m平台为山间沟谷，中上部设置有格栏坝。约20m浆砌片石护墙；右侧边坡未设防护。该处路堑边坡较高，岩体节理发育，易产生崩塌落石。堑坡下部发生崩塌落石，现场可见小掉块堆积于坡脚。本工程属路堑边坡溜坍、危岩落石病害。1本工程主要施工项目：接触网过渡工程；隧道棚洞接长工程；相关线路工程；锚喷网防护工程；浆砌片石砌筑及拆除、危石清除工程；排水沟等附属工程；通信、电务、工务等配合工程项目。2本工程施工范围：2.2 主要工程数量表1. 棚洞主要工程数
10、量表项目名称单位数量变更数量备 注棚洞长度m开挖拆除/恢复既有挡墙m(3)挖基础（次坚石）m(3)衬砌结构C35钢筋混凝土m(3)钢筋HRB335t钢筋HPB235tC30混凝土m(3)变形缝中埋式膨胀橡胶止水带m外贴式膨胀橡胶止水带mP-201遇水膨胀止水胶m(3)混凝土界面剂m(2)聚硫密封胶m(3)沥青木丝板填缝料m(3)镀锌钢板接水盒m拱顶回填及其它M10水泥砂浆砌片石m(3)碎石反滤层m(3)夯填土石m(3)粘土隔水层m(3)水泥砂浆保护层m(3)洞顶植草m(2)110打孔波纹管m50pvc管m防水板+土工布m(2)水沟沟槽身C20混凝土m(3)盖 板C25钢筋混凝土m(3)8钢筋t
11、洞门端墙圬工C25混凝土m(3)排水100排水盲沟m土工布m(2)洞门名牌与号标座与衬砌连接钢筋t检查梯钢材t拉杆锚杆32中空锚杆 l-6mm基础加固换填C20混凝土m(3)挖孔桩开挖m3C25混凝土护壁m3C30钢筋混凝土m3钢筋HRB335t钢筋HPB235t防护道床清筛m补充道碴m线路养护mD16便梁孔锚喷网防护喷混凝土m38钢筋网t锚杆m清除危石m3清除石坡m32. 线路主要工程数量表 既有线路情况：该段既有为无缝线路。本段线路位于右转曲线上，曲线要素见下表：曲线表起点里程终点里程偏角曲线半径（m）缓和曲线长（m）夹直线长度（m）附 注左偏角右偏角（1）接长明洞所在单元轨条放散应力，段
12、钢轨锯开，更换形成普通无缝线路。（2）明洞施工完毕后，放散应力，整理道床。（3）线路按无缝线路要求焊接。（4）施工结束后，对道床表层进行清筛并补充道碴。3. 路基设计棚洞左侧堑顶或既有浆砌片石防护顶部设置被动网防护，共计200m，网高5m。工程数量表序号项目单位数量备注1线路工程P60无缝线路应力放散km2锯轨处3钢轨钻眼孔4换轨P60-25m-1760根/kmkm5换轨P60-1760根/kmkm6焊轨（法国铝热焊）处7接头夹板（含螺栓）套8观测桩个9P60线路拨道0.3mkm10补充道碴m311道床清筛m312其他单层钢管排架及竹脚板m213被动网被动防护网m214钢柱挖石（基座）m315C20砼m316基础钢筋kg17
