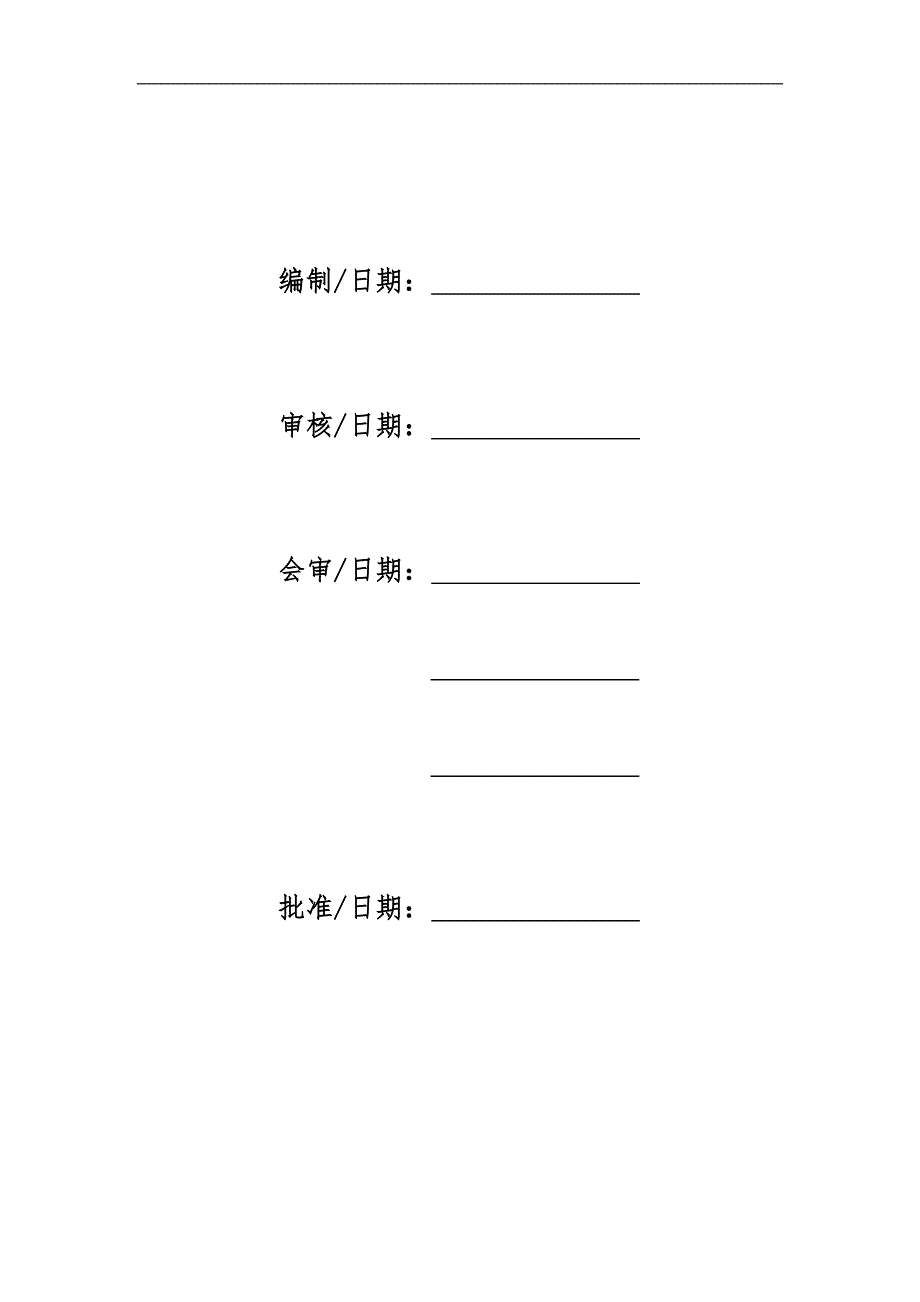

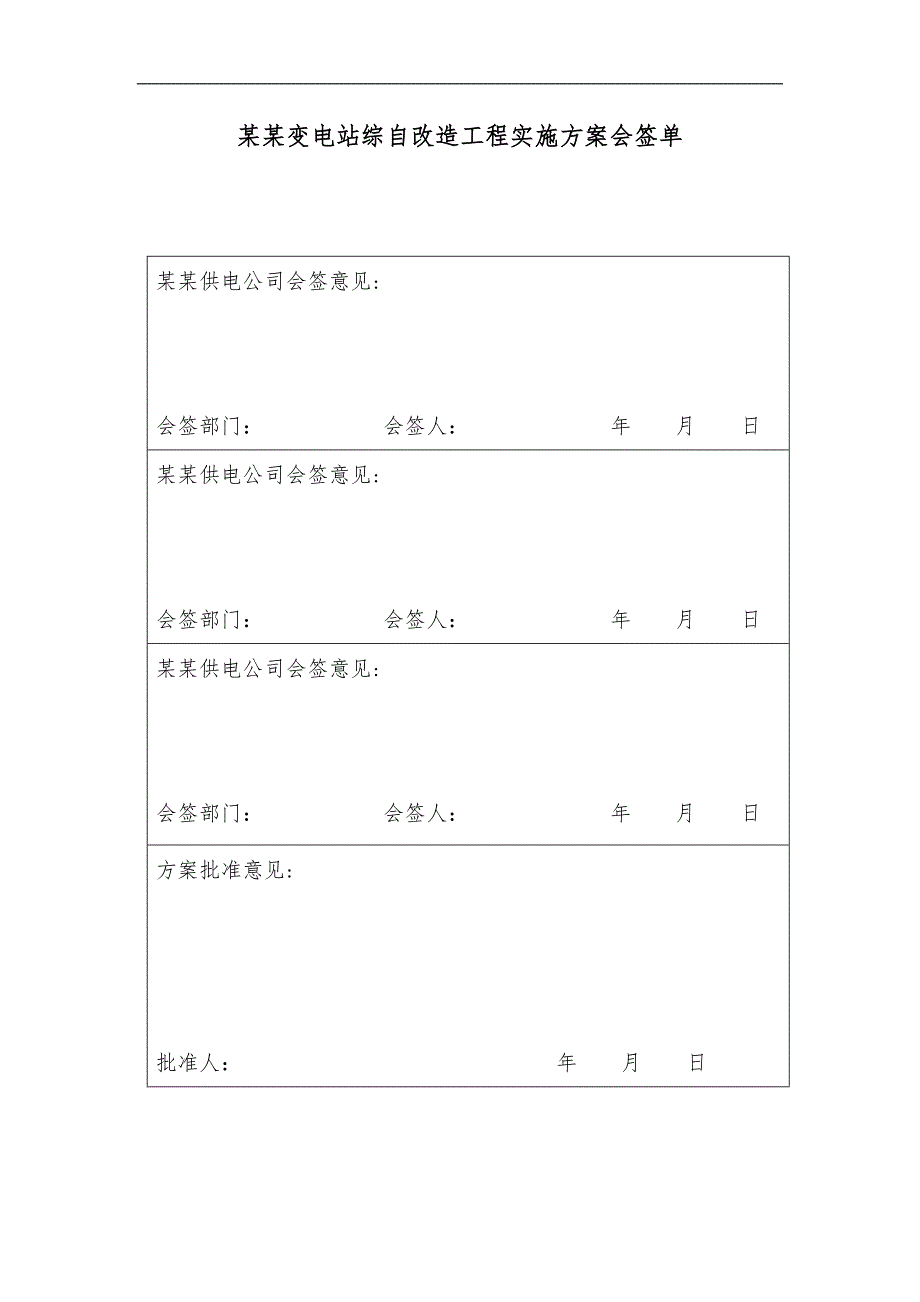

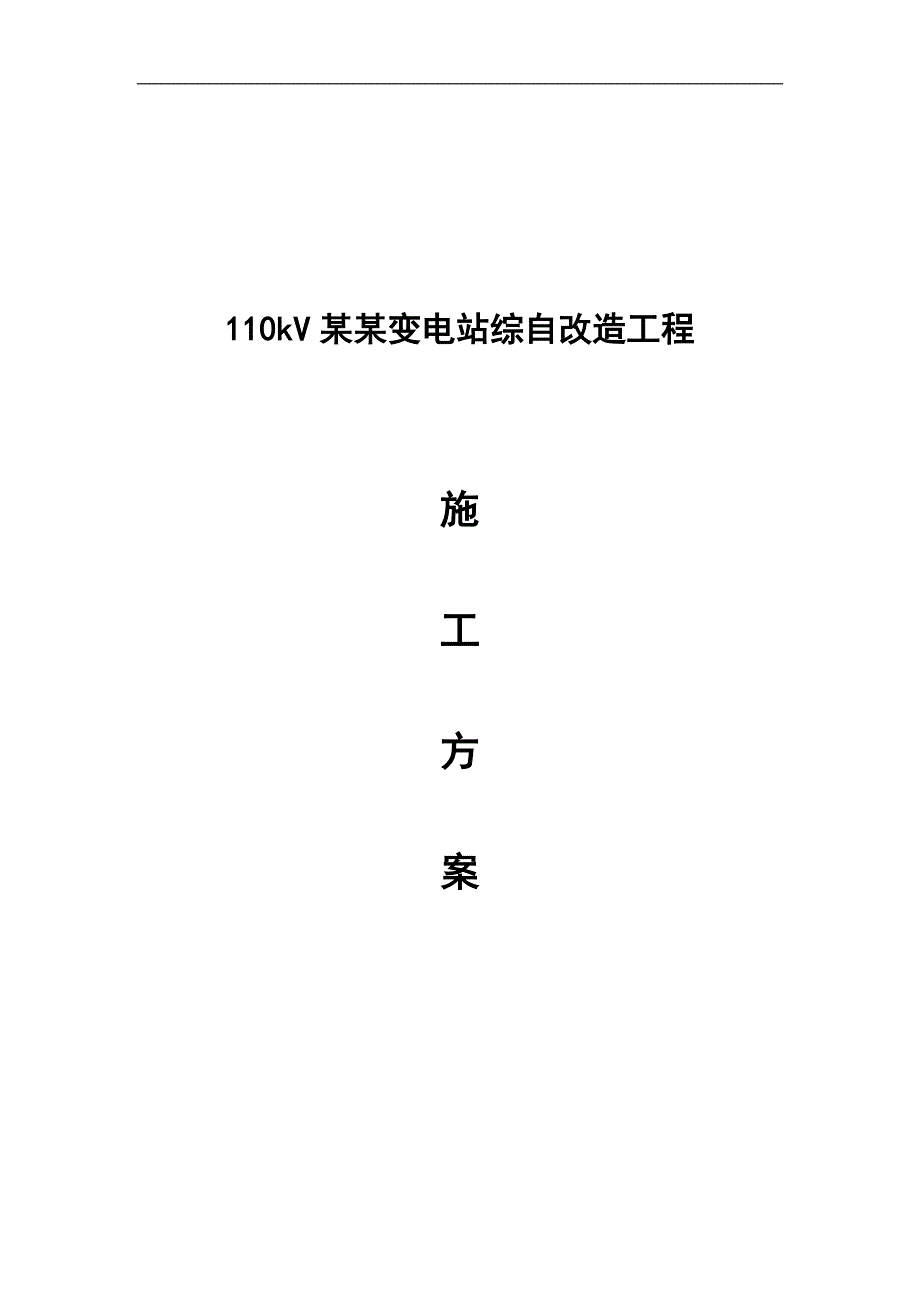

1、 110kV某某变电站综自改造工程 施工方案 编制/日期： 审核/日期： 会审/日期： 批准/日期： 某某变电站综自改造工程实施方案会签单某某供电公司会签意见:会签部门： 会签人： 年 月 日 某某供电公司会签意见:会签部门： 会签人： 年 月 日某某供电公司会签意见:会签部门： 会签人： 年 月 日方案批准意见:批准人： 年 月 日 110KV某某变电站综自改造工程实施方案1概况：为了进一步保护证电网的安全运行，提高供电可靠性，根据上级的工作安排，拟对110kV某某变电站进行综自改造。具体内容为：1.1 微机五防安装调试。1.2 后台安装调试。1.3 交流屏、直流屏、电度表屏、公用柜屏更换及
2、安装调试。1.4 110KV线路保护测控屏、35KV线路保护测控屏、#2变保护测控屏更换及安装调试。1.5 新增远动柜、UPS柜及安装调试。1.6 10KV母线所属馈线保护装置及#2电容保护装置更换及安装调试。1.7 更换相应的二次电缆、端子箱。2、机构设置：2.1成立潜江供电公司110KV某某变电站综自改造工程领导小组组长：领导小组职责：负责工程的外围协调工作，同时对工程现场的施工安全、施工质量、施工进度、验收投运负责。2.2领导小组下设三个专业小组2.2.1 安全督导组组 长：安全督导组职责：负责监督、检查、指导与工程施工安全及施工地点间断转移安全相关的组织措施、技术措施，可提出意见勒令变
3、更。2.2.2 质量监督组组 长：质量监督组职责：负责监督、检查、指导施工现场安装质量、进程调整、运行管理，可提出意见勒令变更。2.2.3 运行巡操组组 长：运行巡操组职责：1）组织完成对变电站电气设备的操作及做好必要的安全措施。2）组织现场设备巡视。3）提出施工技术、施工进度、质量上存在的问题。4）组织收集各类资料档案，复核设备参数与现场实际应相符。5）更新设备台帐及检修记录。6）参与工程的生产准备（包括运行规程修订和人员技术培训）和竣工验收投产。7）负责防止小动物事故的各项措施的落实，搞好防火防盗工作。8）负责变电站进出人员检查，防止非工作人员的进入。3组织措施：3.1 工作负责人：负责该
4、项工程施工的组织、协调，根据工程进度调整工作计划和组织验收施工质量，保证工程进度和工程质量。督促全体工作人员认真执行安全措施，确保安全生产。3.2 现场负责人：别必举负责该项工程施工的组织、协调。工作负责人不在现场的时候，履行工作负责人职责。做好检修计划申报、资料上报、施工材料的准备以及与厂家的联系。负责检查现场所做的安全措施是否符合实际，并做好危险点的分析与控制。3.3 现场技术负责人：负责对110KV某某变电站综自改造施工全过程进行技术指导。并对现场技术指导负相关的安全责任。3.4 资料收集：职责：负责收集设备开箱时的各种资料；按照文明工地的要求、及时整理齐全文明工地资料；做好本工程的工程
5、资料并与工程进度同步；及时做好资料的审查备案工作。4 安全措施：4.1 组织施工人员进行电业安全工作规程学习，熟悉安全措施和危险点，并在工作中认真执行。4.2 严格执行两票实施细则，所有施工人员必须认真遵守工作票中所列安全措施。4.3 所使用的安全工具在试验有效期内，并经工作负责人检查认可方能投入使用。4.4 工作开始前，工作负责人应组织召开班前会，对工作人员进行“三交”、“三查”，并清理施工现场，严禁与工作无关人员进入。同时，工作负责人应加强施工现场监护，工作人员必须在指定的范围内工作，不得进入带电间隔。4.5 临时用工人员，只能进行普通搬运及辅助性工作，不得单独作业。4.6 工作结束后，认
6、真清理工作现场，检查二次接线，确认无误后，全体工作人员撤离现场，拆除临时遮栏，办理工作终结手续。4.7 抓好现场的文明施工，施工现场要及时清理，设备材料，放置整齐有序，不出现乱堆乱放的现象；防护围栏、遮栏、栏杆和分区域隔离措施落实；标语警示鲜明、醒目。4.8 按要求装设安全围栏及标示牌。4.9 在安全围栏上悬挂适量“止步，高压危险！”标示牌，标示牌应朝向围栏里面，在出入口处悬挂“从此进出”标示牌。4.10 危险点的控制施工项目：二次接线及试验作业内容危险点控制措施保护屏就位人员挤伤，设备震坏1.设备抬运及就位工程中，应由一人统一指挥。2.抬运工具应认真检查。3.设备就位应轻放。旧屏拆除PT短路
7、，CT开路1.应认真检查电压回路不带电，对于有电的电压回路应在电源端解除，并不得影响其它保护屏的正常运行。2.应检查相应的开关已停电，对于不能停电的电流回路应在前端可靠短接。二次接线（试验）发生“三误”1.明确作业任务和清楚作业范围，核对图纸和各类保护之间的关系，将运行设备和停电设备严格分开，防止误触、误碰和误接线。2.核对保护定值，防止误整定。3.认真执行继电保护安全措施票，在监护人的监护下，核对应临时断开的回路和线头，做到拆一个用绝缘物包好一个，并做好已执行的标志。4.恢复时履行同样的手续，接好一个再打开另一个线头的绝缘物，并做好已执行的标志，防止遗漏。二次回路查对不认真校核图纸与设备型号
8、、规格，二次回路接线不正确1.结合反措要求认真审核设计图纸。2.现场认真核对设备型号、规格是否与设计图纸、产品技术条件、技术合同相符。3.根据设计图认真查线，做到图实相符。4.对接线螺丝应全部紧固，各连接部分应接触良好。5.有极性要求的回路应查对正确无误。装置和元件的检验未按要求对装置和元件进行试验1.对重要设备、复杂保护装置或有联跳回路的保护装置应编制试验方案，并在开工前进行安全、质量、技术交底。2.试验电源必须经装有漏电保安器的专用电源盘控制，并有明显的断开点3.换试验接线必须先断开电源；试验仪器、仪表及被检测设备的外壳必须良好可靠接地。4.测量回路及装置的绝缘电阻后，应对被试设备进行放电
9、。5.应按国际、部标、产品技术要求及有关检验规程进行装置和元件的检验。6.应按最新整定通知单对保护和自动装置进行整定，并核对整定通知单与实际设备是否相同，互感器接线、极性、变比等是否符合整定值要求通电及整组试验未按要求进行二次回路通电及整组试验1.整组试验时对试验所涉及到的设备、盘屏、端子箱等必须作好“有电危险”的标示。2.二次回路通电或耐压试验应通知有关人员，并派人到各现场看守，检查回路上确无人工作后，方可加压。3.电压互感器的二次回路通电试验时，为防止由二次侧向一次侧反充电，除应将二次回路断开外，还应取下一次熔断器或断开隔离开关。4.整组传动试验应通知有关人员，并派人到各现场看守，检查被传
10、动带负荷检查未按要求进行带负荷检查1.带负荷检查前必须开工作票。待值班人员退出相关保护连接片及做好相应安全措施，并经同意后方可进行。2.检查时应防止电流互感器二次开路，电压互感器二次短路接地。3.检查时应防止直流回路短路接地。4.检查时应防止误碰其他运行设备。5.检查完毕，应将试验结论记录在检修记录或继电保护工作记录簿上。二次安装调试误入运行保护屏间隔1.开工前，认真进行“三交”“三查”。2.在运行屏柜门把手上悬挂“止步，有电危险”。在工作屏柜门把手上悬挂“在此工作”标示牌 远动试验错分、合运行开关1.由厂家技术人员和远动人员认真核对转发表及相关的点号。2.运行值班人员应加强监视，出现错分合运
11、行开关，及时补救，恢复先前的运行方式。5 技术措施：5.1 施工前，认真组织全体人员学习电气装置安装工程施工及验收规范、作业指导书、电气设备交接试验标准，学习设备安装使用说明书，熟悉产品安装图，并交待技术要求及注意事项。5.2 施工前应认真对图纸进行审查，并将审查情况以书面形式上报主管部门。5.3 安装过程中，应认真做好各项记录，并填写好记录，对安装中出现的问题要及时向现场工作负责人汇报，待拿出具体方案后方能进行工作。5.4 工程变更必须持有设计部门的变更通知单，否则不得擅自更改设计图纸内容。5.5 施工中的技术措施5.5.1 二次回路安装应符合下列要求：5.5.1.1 按图施工，结线正确，安
12、装牢固可靠。5.5.1.2 导线与电气元件间采用螺栓连接、插接、焊接或压接等，均应牢固可靠。5.5.1.3 盘内导线不应有接头，导线芯线应无损伤。5.5.1.4 电缆芯线和所配导线的端部均应标明其回路编号，且编号正确，字迹清晰且不易脱色。应避免跳、合闸回路靠近正电源。5.5.1.5 配线应整齐、清晰、美观、导线绝缘应良好、无损坏。5.5.1.6 每个接线端子的每侧接线一般为1根，不得超过2根，对于插接式端子，不同截面的两根导线不得接在同一端子上，对于螺栓连接端子，当连接2根导线时，导线中间应加平垫。5.5.1.7 二次回路接地应设专用螺栓。5.5.1.8 强、弱电回路、交直流回路不应使用同一根
13、电缆，并应分别成束分开排列。5.5.1.9 引入盘、柜的电缆应排列整齐，编号清晰，避免交叉，并应固定牢固。屏蔽电缆的屏蔽层两端应可靠接地。5.5.2 保护屏安装：5.5.2.1 保护屏应与基础构件连接牢固。5.5.2.2 可开启的门应有软导线与屏的柜架连接接地。5.6 严格按照电气装置安装工程施工及验收规范进行施工。5.7 严格按照三级检验进行验收，并报请业主验收。5.8 严格执行焊接等特殊工种作业人员持证上岗制度，质检员应进行全过程监控。5 施工步骤5.1 施工前的准备工作5.1.1 施工设备的准备：准备好调试、测量、试验及校验设备、电氧焊设备及常用工器具。5.1.2 电气设备的准备：核实设
14、备到货情况，开箱检查，附件清理，部分设备的试验。5.1.3 图纸资料的准备：图纸审查，收集相关资料，编制施工方案、作业指导书、质量验评记录。5.2 施工步骤5.2.1 工程计划开工日期：2008年11月20日，计划竣工日期：2008年12月30日。5.2.2具体施工步骤：5.2.2.1工作任务：设备开箱、屏柜转运。11月20日至21日，由别必举负责设备开箱，并将屏柜转运至主控室，将直流柜、站用电柜、不间断电源柜、电度表柜II就位。杨琼负责收集设备说明书、出厂报告、合格证等厂家资料，并将有关说明书送调度。别必举负责填报设备变更单。5.2.2.2工作任务：新蓄电池初充放电。11月21日至23日，由别必举负责新蓄电池的安装及初充放电。5.2.2.3工作任务：电缆敷设11月27日至30日，由别必举负责室内外控制电缆敷设，屏间电缆暂不敷设。室外电缆暂时放至相应端子箱处，高压室电缆暂放至相关开关柜处，主控室电缆暂时放至相应屏位下部的电缆层。敷设电
