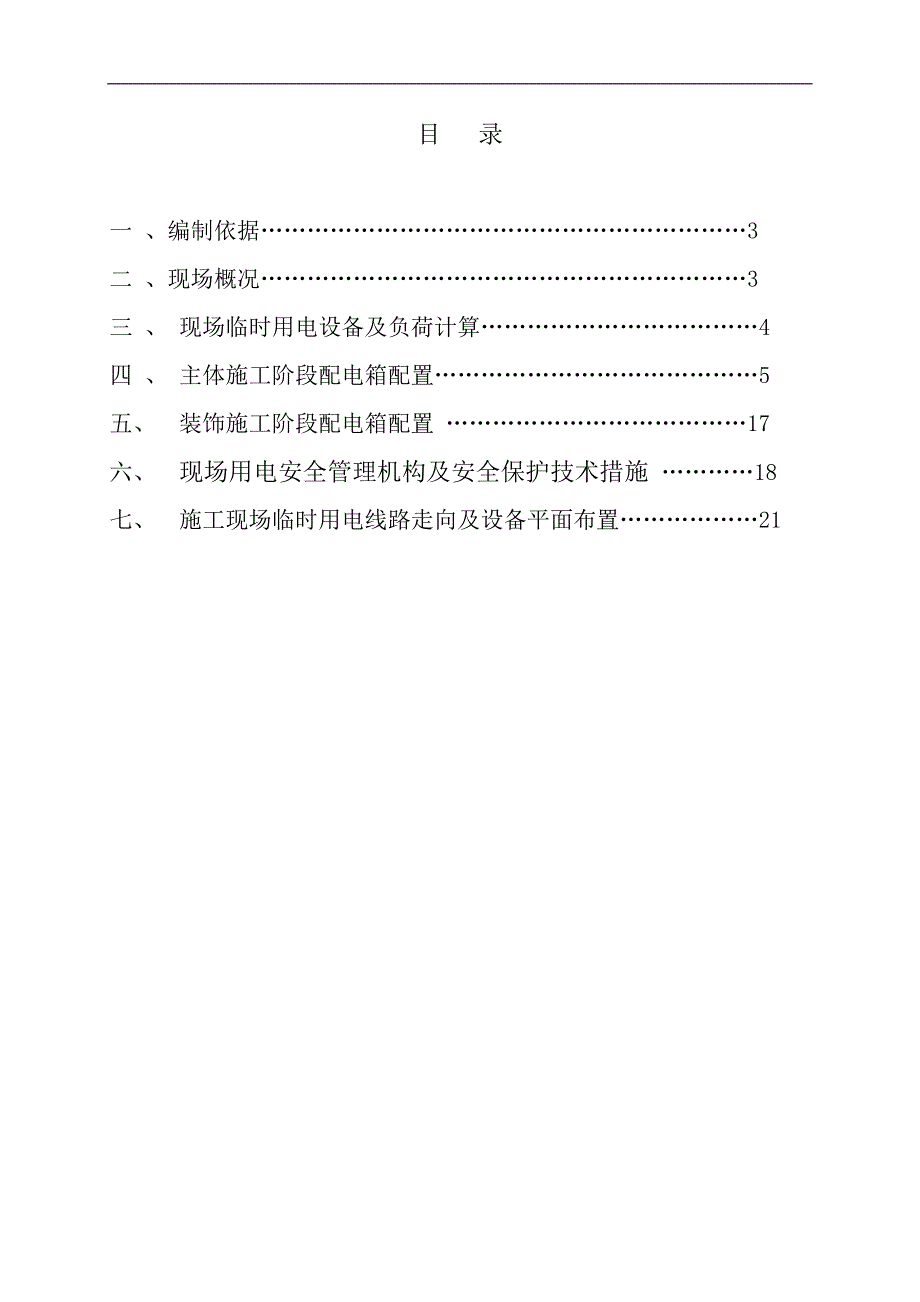

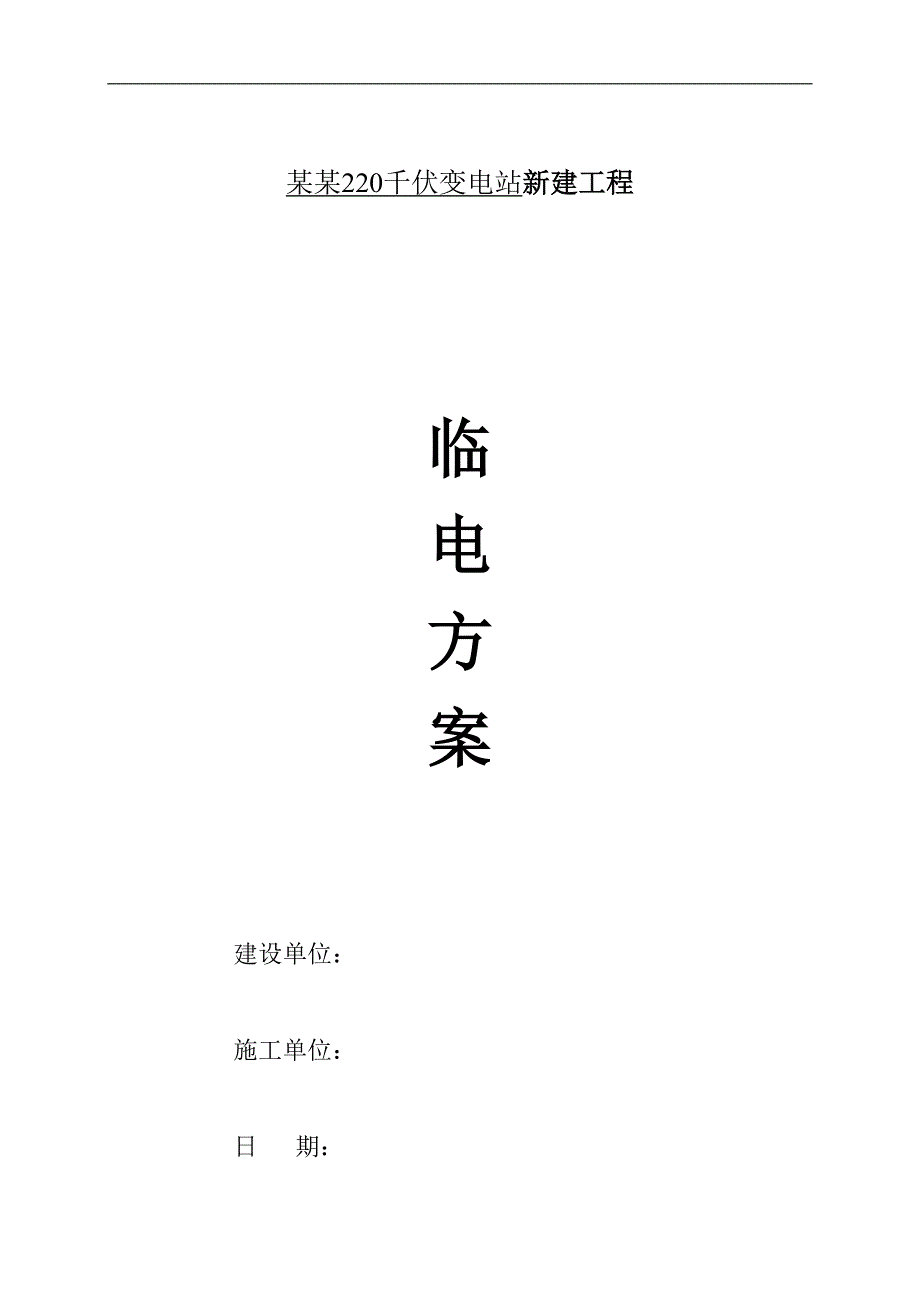

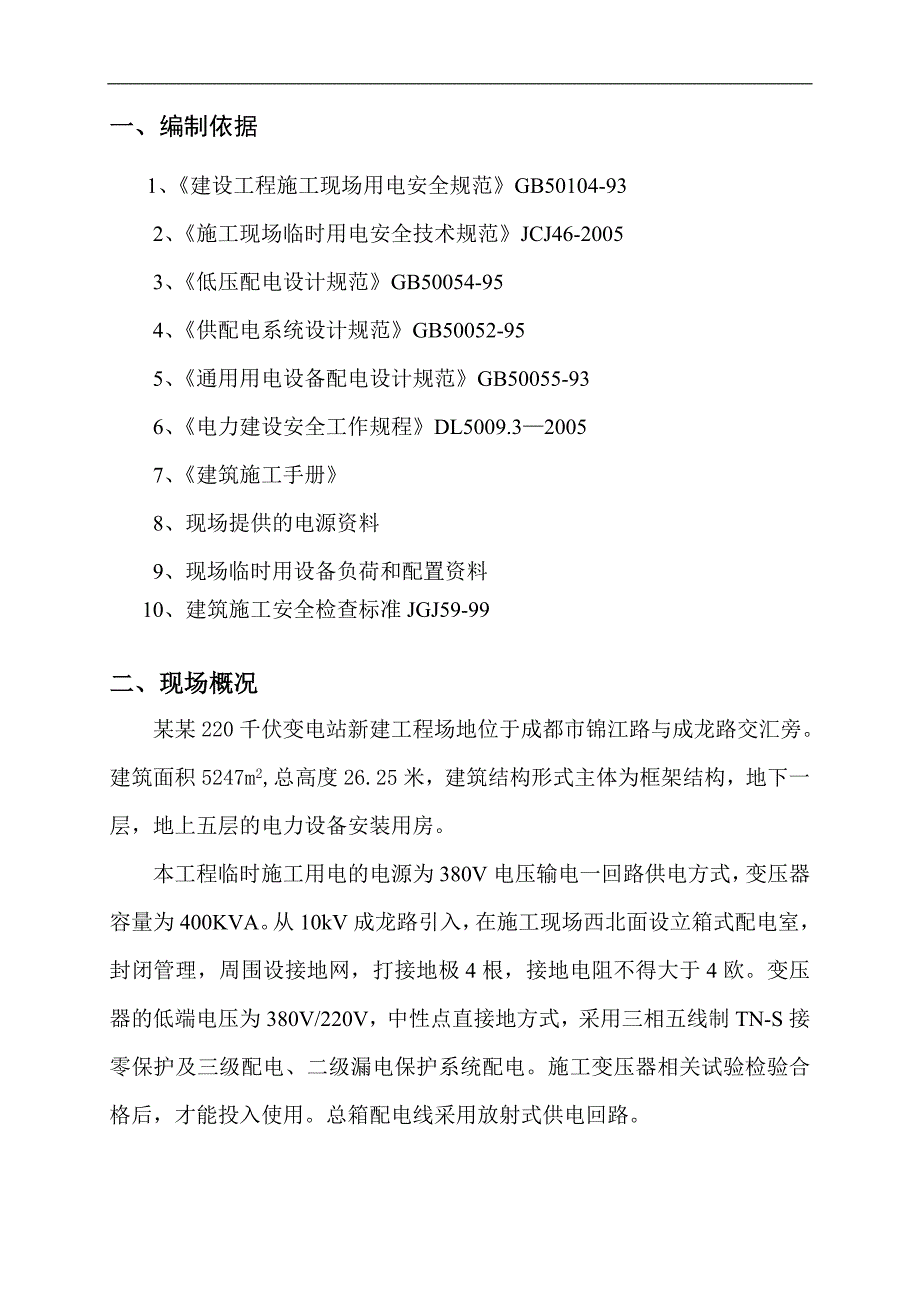

1、某某220千伏变电站新建工程临电方案建设单位： 施工单位： 日 期： 目 录一 、编制依据3二 、现场概况3三 、 现场临时用电设备及负荷计算4四 、 主体施工阶段配电箱配置5五、 装饰施工阶段配电箱配置 17六、 现场用电安全管理机构及安全保护技术措施 18七、 施工现场临时用电线路走向及设备平面布置21一、编制依据 1、建设工程施工现场用电安全规范GB50104-932、施工现场临时用电安全技术规范JCJ46-20053、低压配电设计规范GB50054-954、供配电系统设计规范GB50052-95 5、通用用电设备配电设计规范GB50055-936、电力建设安全工作规程DL5009.32
2、0057、建筑施工手册8、现场提供的电源资料9、现场临时用设备负荷和配置资料10、建筑施工安全检查标准JGJ59-99二、现场概况某某220千伏变电站新建工程场地位于成都市锦江路与成龙路交汇旁。建筑面积5247m2, 总高度26.25米，建筑结构形式主体为框架结构，地下一层，地上五层的电力设备安装用房。本工程临时施工用电的电源为380V电压输电一回路供电方式，变压器容量为400KVA。从10kV成龙路引入，在施工现场西北面设立箱式配电室，封闭管理，周围设接地网，打接地极4根，接地电阻不得大于4欧。变压器的低端电压为380V/220V，中性点直接地方式，采用三相五线制TN-S接零保护及三级配电、
3、二级漏电保护系统配电。施工变压器相关试验检验合格后，才能投入使用。总箱配电线采用放射式供电回路。三、现场临时用电设备表及负荷统计(生产区)该临时用电设备表是根据现场施工工作量，为满足工程进度施工而配备的设备。查设备铭牌确认功率及负荷如下表：拟用设备功率及负荷表序号设备及用电器名称单位数量规格或功率/台备 注1塔式起重机台1QTZ50- 30KW2砂浆搅拌机台2JZC350型5.5 kW一备一用3断钢机台13kW4竖焊机台235kVA5弯曲机台23kW6钢筋调直机台13kW7对焊机台1100kVA9电焊机台221kVA10圆盘锯台13kW11振动棒电机台22.2kW12道路清洗机台1FX80型
4、0.55kW12施工临时照明80kW13设备调试用电60kW合计台16四、主体施工阶段配电箱配置(生产区)：根据施工现场设备用电配置并按三级控制如下：（一）第三级控制 三级箱均为“一机一箱一闸一漏一锁”制原则：1、DL1-2三级箱：对焊机：P=45kVA根据计算电流值查电工手册表需配电焊机电缆： YH-335 mm2。设备编号设备名称规格或功率/台电流电线电缆规格型号DL1-2对焊机45kVA118AYH-335mm22、DL1-3三级箱 ：钢筋调直机:P=3kW根据计算电流值查电工手册表需配橡套软电缆： YZ-54 mm2。设备编号设备名称规格或功率/台电流电线电缆规格型号DL1-3钢筋调直
5、机3kW6.3AYZ-44mm23、DL1-4三级箱 ：钢筋弯曲机1#: P=3kW根据计算电流值查电工手册表需配聚氯乙烯绝缘电线： BV-54 mm2。设备编号设备名称规格或功率/台电流电线电缆规格型号DL1-4钢筋弯曲机1#3kW6.3ABV-54mm24、DL1-5三级箱 ：钢筋弯曲机2#: P=3kW根据计算电流值查电工手册表需配聚氯乙烯绝缘电线： BV-54 mm2。设备编号设备名称规格或功率/台电流电线电缆规格型号DL1-5钢筋弯曲机2#3kW6.3ABV-54mm25、DL1-6三级箱 ：钢筋切断机 P=3kW根据计算电流值查电工手册表需配聚氯乙烯绝缘电线： BV-54 mm2。
6、设备编号设备名称规格或功率/台电流电线电缆规格型号DL1-6钢筋切断机3kW6.3ABV-54mm26、DL1-7三级箱 ：砂浆搅拌机 P=5.5kW根据计算电流值查电工手册表需配聚氯乙烯绝缘电线： BV-54 mm2。设备编号设备名称规格或功率/台电流电线电缆规格型号DL1-7砂浆搅拌机5.5kW10.6ABV-54mm27、DL2-1 三级箱：塔机：P=30kW根据计算电流值查电工手册表需配线：电力电缆：YJV22（416+110）。设备编号设备名称规格或功率/台电流电线电缆规格型号DL2-1塔机30kW63AYJV22（416+110）8、DL2-2三级箱：电焊机：P=21kVA根据计算
7、电流值查电工手册表需配电焊机电缆： YH-310 mm2。设备编号设备名称规格或功率/台电流电线电缆规格型号DL2-2电焊机21kVA42AYH-310mm29、DL2-3三级箱：木工刨木机:P=3kW根据计算电流值查电工手册表需配中型橡套软电缆： HC-54 mm2。设备编号设备名称规格或功率/台电流电线电缆规格型号DL2-3木工刨木机3kW6.3AHC-54mm210、DL2-4三级箱 ：型材切割机 P=3kW根据计算电流值查电工手册表需配移动电缆： HC-54 mm2。设备编号设备名称规格或功率/台电流电线电缆规格型号DL2-4型材切割机3kW6.3AHC-54mm211、DL2-5三级
8、箱：道路清洗机：P=0.55kW根据计算电流值查电工手册表需配中型橡套软电缆： HC-34 mm2。设备编号设备名称规格或功率/台电流电线电缆规格型号DL2-5道路清洗机0.55kW2.5AHC-34mm212、DL3-1三级箱：竖焊机：P=35kVA根据计算电流值查电工手册表需配电焊机电缆： YH-316 mm2。设备编号设备名称规格或功率/台电流电线电缆规格型号DL3-1竖焊机35KVA70AYH-316mm213、DL3-2三级箱：电焊机：P=21kVA根据计算电流值查电工手册表需配电焊机电缆： YH-310 mm2。设备编号设备名称规格或功率/台电流电线电缆规格型号DL2-2电焊机21
9、kVA42AYH-310mm214、DL3-3三级箱：振捣棒电机：P=2.2kw根据计算电流值查电工手册表需配中型橡套软电缆： YZ-54 mm2。设备编号设备名称规格或功率/台电流电线电缆规格型号DL3-3振捣棒电机2.2kw4.6AYZ-54mm215、DL3-4三级箱：地下室照明配电箱：P=10kW根据计算电流值查电工手册表需配电力电缆： YJV22-56 mm2。设备编号设备名称规格或功率/台电流电线电缆规格型号DL3-4地下室照明配电箱10KW45AYJV22-56 mm216、DL3-5三级箱：一层照明配电箱：P=10kW根据计算电流值查电工手册表需配电力电缆：YJV22-56 m
10、m2。设备编号设备名称规格或功率/台电流电线电缆规格型号DL3-5一层照明配电箱10kW45AYJV22-56 mm217、DL3-6三级箱：二层照明配电箱：P=10kW根据计算电流值查电工手册表需配电力电缆：YJV22-56mm2。设备编号设备名称规格或功率/台电流电线电缆规格型号DL3-6二层照明配电箱10kW18AYJV22-56 mm218、D3-7三级箱：三层照明配电箱：P=4kW根据计算电流值查电工手册表需配电力电缆：YJV22-56mm2。设备编号设备名称规格或功率/台电流电线电缆规格型号DL3-7三层照明配电箱10kW18AYJV22-56 mm219、D3-1三级箱：四层照明
11、配电箱：P=10kW根据计算电流值查电工手册表需配电力电缆：YJV22-56 mm2。设备编号设备名称规格或功率/台电流电线电缆规格型号DL3-1四层照明配电箱4KW18AYJV22-56 mm220、D3-2三级箱：五层照明配电箱：P=4kW根据计算电流值查电工手册表需配电力电缆：YJV22-56 mm2。设备编号设备名称规格或功率/台电流电线电缆规格型号DL3-2五层照明配电箱4KW18AYJV22-56 mm2（二） 第二级控制：1、DL1二级箱：序号配电箱编号规格或功率/台电流设备及用电器名称1DL12 三级箱：45kVA118A对焊机2DL13 三级箱：3kW6.3A钢筋调直机3DL
12、14 三级箱：3kW6.3A弯曲机4DL15 三级箱：3kW6.3A弯曲机5DL16 三级箱：3kW6.3A断钢机6DL17 三级箱：5.5kW11A砂浆搅拌机配电箱合计63kW155A根据箱内电流总值查电工技术资料选用电源进线电力电缆：YJV22-(435+125)mm2。2、DL2二级箱：序号配电箱编号规格或功率/台电流设备及用电器名称1DL21 三级箱：30kW63A塔机 12DL22 三级箱：21kVA42A电焊机3DL23三级箱：3kW6.3A刨木机4DL24三级箱：3kW6.3A型材切割机5DL25三级箱：0.55kW2.5A道路清洗机6DL26三级箱：备用7DL27三级箱：备用8DL21 三级箱40kW84A设备调试电源2#箱配电箱合计68kW141A根据箱内电流总值查电工技术资料选用电源进线电力电缆：YJV22-(435+125)mm2。3、DL3二级箱序号配电箱编号规格或功率/台电流设备及用电器名称1DL31 三级箱35kVA70A竖焊机2DL32 三级箱21kVA42A电焊机3DL33 三级箱3kW
