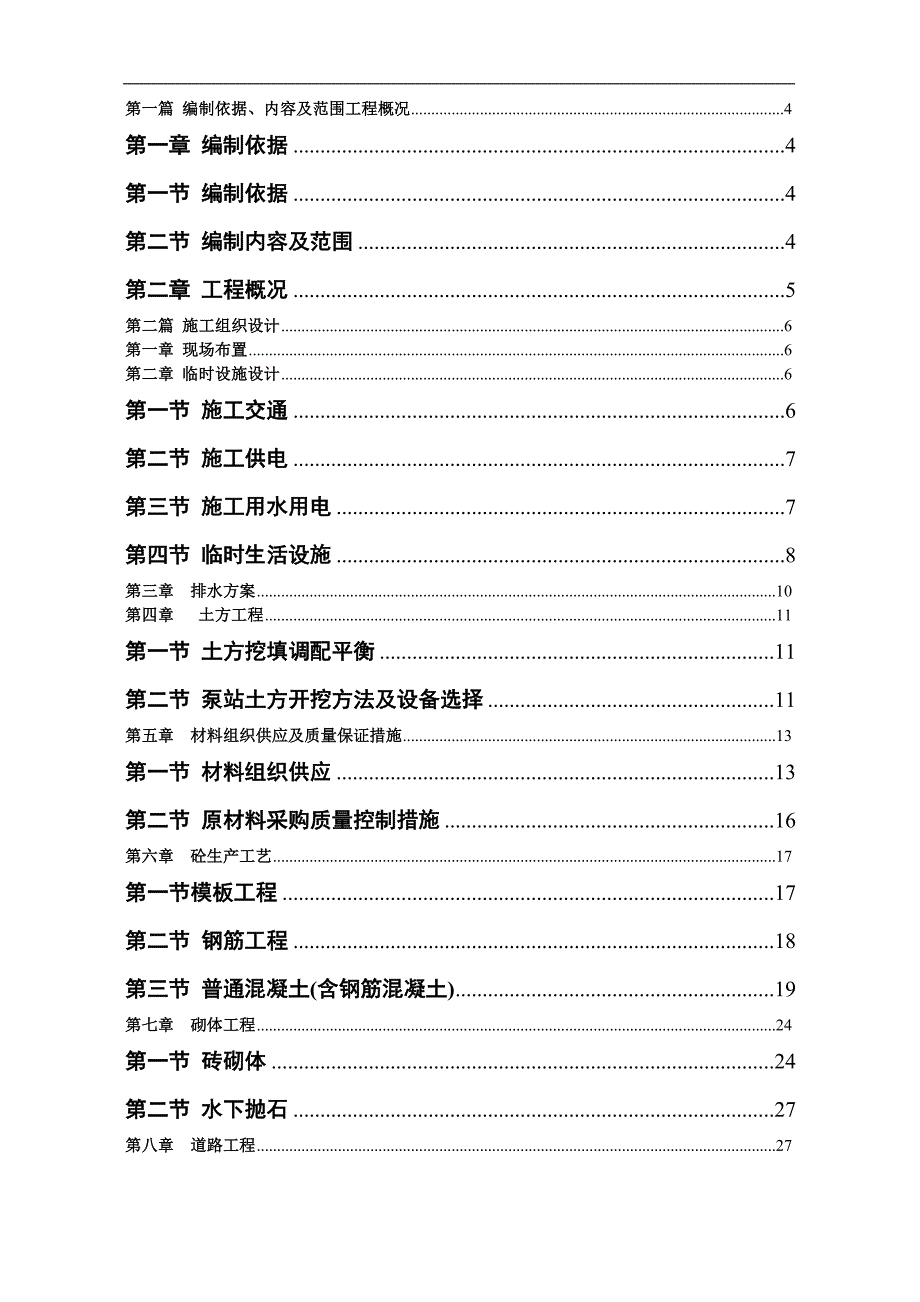

1、第一篇 编制依据、内容及范围工程概况4第一章 编制依据4第一节 编制依据4第二节 编制内容及范围4第二章 工程概况5第二篇 施工组织设计6第一章 现场布置6第二章 临时设施设计6第一节 施工交通6第二节 施工供电7第三节 施工用水用电7第四节 临时生活设施8第三章 排水方案10第四章 土方工程11第一节 土方挖填调配平衡11第二节 泵站土方开挖方法及设备选择11第五章 材料组织供应及质量保证措施13第一节 材料组织供应13第二节 原材料采购质量控制措施16第六章 砼生产工艺17第一节模板工程17第二节 钢筋工程18第三节 普通混凝土(含钢筋混凝土)19第七章 砌体工程24第一节 砖砌体24第二

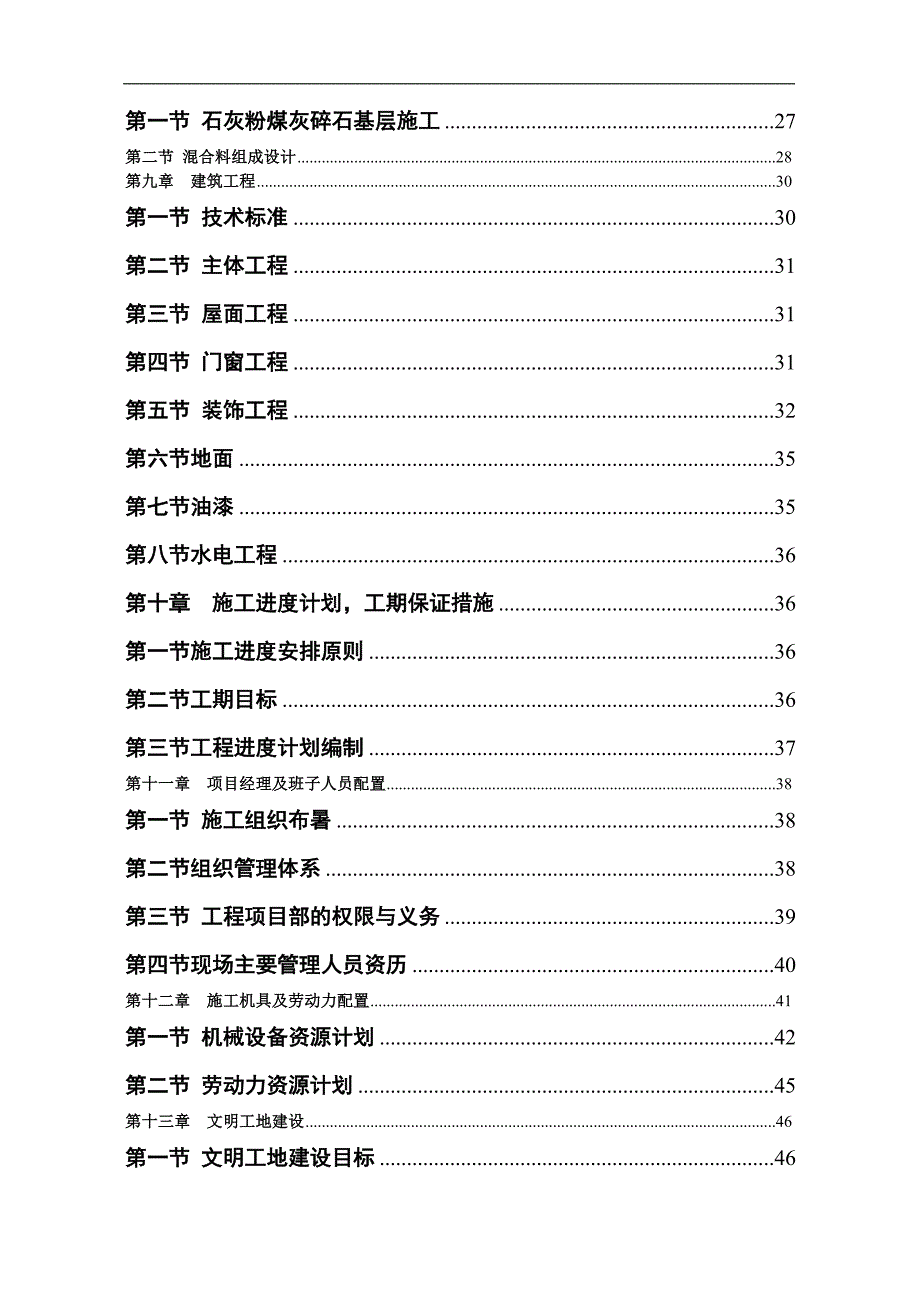

2、节 水下抛石27第八章 道路工程27第一节 石灰粉煤灰碎石基层施工27第二节 混合料组成设计28第九章 建筑工程30第一节 技术标准30第二节 主体工程31第三节 屋面工程31第四节 门窗工程31第五节 装饰工程32第六节地面35第七节油漆35第八节水电工程36第十章 施工进度计划，工期保证措施36第一节施工进度安排原则36第二节工期目标36第三节工程进度计划编制37第十一章 项目经理及班子人员配置38第一节 施工组织布暑38第二节组织管理体系38第三节 工程项目部的权限与义务39第四节现场主要管理人员资历40第十二章 施工机具及劳动力配置41第一节 机械设备资源计划42第二节 劳动力资源计划

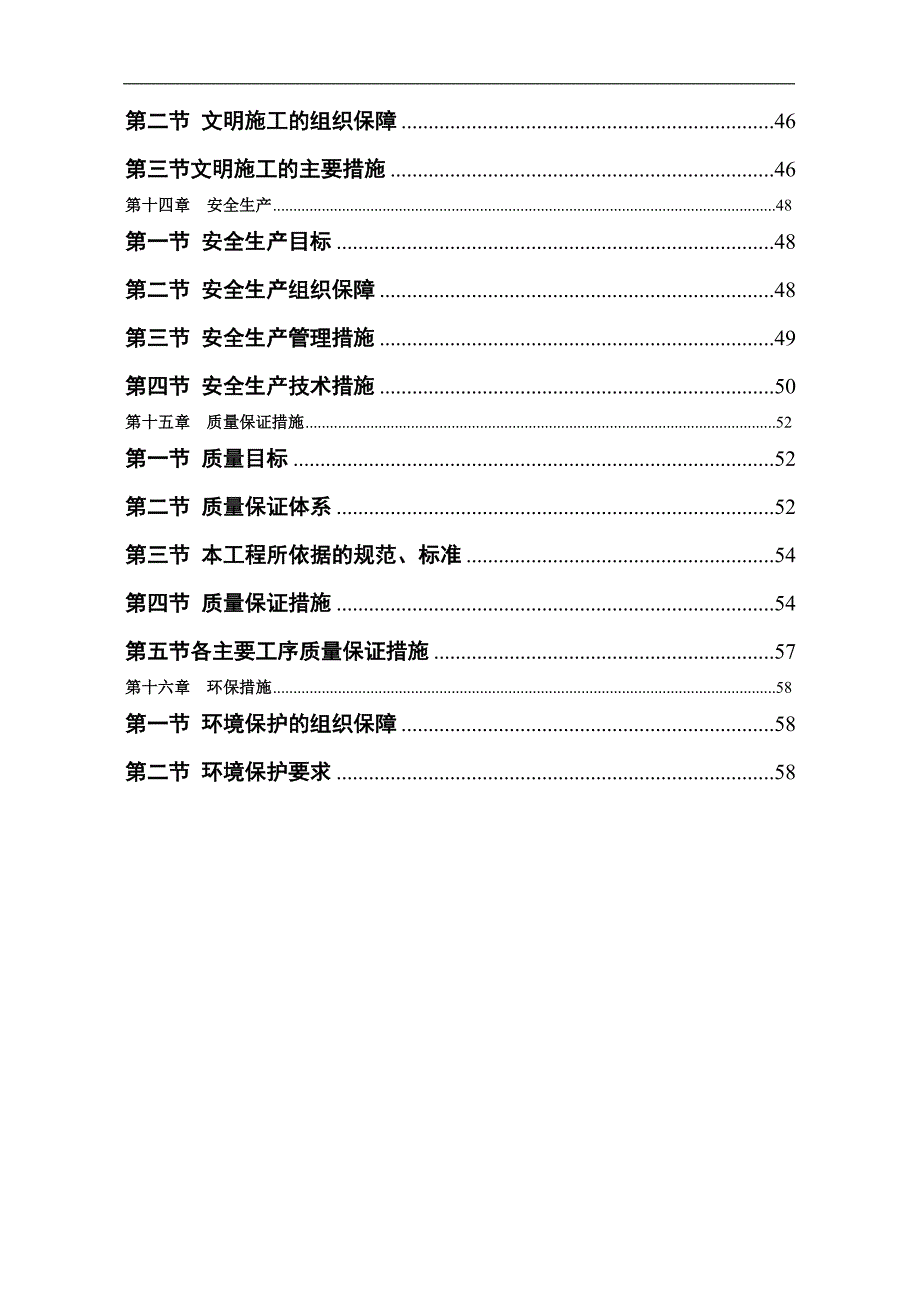

3、45第十三章 文明工地建设46第一节 文明工地建设目标46第二节 文明施工的组织保障46第三节文明施工的主要措施46第十四章 安全生产48第一节 安全生产目标48第二节 安全生产组织保障48第三节 安全生产管理措施49第四节 安全生产技术措施50第十五章 质量保证措施52第一节 质量目标52第二节 质量保证体系52第三节 本工程所依据的规范、标准54第四节 质量保证措施54第五节各主要工序质量保证措施57第十六章 环保措施58第一节 环境保护的组织保障58第二节 环境保护要求58第一篇 编制依据、内容及范围工程概况第一章 编制依据第一节 编制依据根据某某县工业园区供水一期工程的招标文件、工程设
4、计图纸以及工程所在地的地形地貌及现场踏勘，我公司对施工组织设计的编制原则、内容进行了充分的研究论证。分析该工程的重点、难点，同时参照以往类似工程施工经验以及本公司对施工工程管理的施工程序进行编制。编制时以国家规范及相关规定为依据，以“创精品工程”为主线，以丰富的施工和管理经验为依托，以业主用户满意为目的，建造业主满意工程。以确保我公司优质高效、安全文明地完成该工程的建设任务提供了有力的保障和极大的方便。第二节 编制内容及范围本施工组织设计内容主要包括确保工程质量的技术组织措施、确保安全生产的技术组织措施、确保文明施工的技术组织措施、确保工期的技术组织措施、施工方案、施工机械设计配备计划、施工进
5、度表或施工网络图、项目经理部组成、施工现场总平面布置图等。本施工组织设计对施工进度、施工机具、计量检测器具、劳动力配备进行了详细的计划；同时针对冬、雨季施工、高温施工有可靠的预防措施；对质量、安全、工期、文明施工、环境保护有周密的措施。健全了项目组织机构、质量保证体系、安全保证体系、文明施工保证体系、环境保证体系。第二章 工程概况1工程名称：*供水一期工程2建设单位：*3建设地点：*境内，坐标系统采用的是1954年北京坐标系，高程系统采用的是黄海高程系统。地理坐标：X坐标*，Y坐标*。区域地势起伏，西高东低，坡降约1/200，地面高程856.25803.3之间。建筑物东西靠山，南北较为平坦，本
6、次招标范围为N2标段：二级加压泵站的土建工程。输水管道起点为2级泵站，末点位于3级站吸水池。4建设规模：*标段包含主厂房砖混结构一层，建筑面积为298，副厂房框架结构两层，建筑面积为629，管理用房砖混结构一层，建筑面积92，2.0m圆形砖砌阀门井7座，C20钢筋混凝土矩形阀门井2座，钢筋混凝土支筒保温水塔一座，厂区围墙280延长米，C20场内硬化1473。泵站设计流量0.658m/S，单机流量为0.165 m/S，泵站加压级数为一级，泵站等级为三级，设计上水位926.00m，设计下水位为807.9m，泵站设计净扬程为116.30m，设计总扬程124.48m，安装三台SS300-4N/4B水泵
7、，两用一备，配套电机Y400-4 ip23三台，泵站总装机功率1065kw，电压等级为6kv。5、质量标准：符合工程施工质量验收规范。6、招标范围：所发图纸和招标文件规定的全部内容：泵站土建工程（含泵房、控制室、管理用房）；排水砖砌涵洞。 7、工期要求：本工程要求工期均为12个月。第二篇 施工组织设计第一章 现场布置根据工程的规模特点以及现场地势情况，按照有利生产、方便生活，创建文明工地的原则，科学合理地进行本工程的生产、生活设施的布设，所有临时工程均布置在业主规定用地和临时征地范围内,临时设施工程计划5天内完成。在泵站土建工程工场布置处设置钢筋场、木工场、砼拌和站、配电间等，布置临近路南顶角
8、，便于施工生产与运输。生活区等布置在路南，相对远离施工现场。第二章 临时设施设计第一节 施工交通1场内道路泵站土建工程工场场内干道设计宽5M，15CM厚泥结碎石结构层，2CM道砂面层，路面做成2% 横向路拱。生产设施后面划一块20m6m的场地作为汽车及大型机械停车场，在停车场角边，设一个5吨油灌。2生活区道路在泵站土建工程工场内，根据现场情况,保证生活的需要，在生活区修一条便道，标准为10CM泥结碎石路面，宽度为2米。临时道路施工采用推土机碾压平整，同时在道路两侧均设排水沟，保证两侧排水畅通。3施工道路的养护泵站土建工程工场进出场及施工区内所有施工道路均做好路面排水系统，施工过程中，配备专人和
9、固定洒水养护设备，对施工道路进行清理、打扫、除尘养护，发现问题及时处理。保持工区内道路整洁、完好，减少扬尘公害。道路两侧、砂石堆场的排水沟派专人疏理，确保排水沟畅通。在施工区和生活区道路做到雨天不起泥，晴天不起灰。第二节 施工供电在泵站土建工程工场，根据招标文件，根据现场供电设施情况，施工时在距现场电源点附近设置配发电房，配电房内配备符合供电规定、合格的配电装置，考虑正常施工的需要，工地备用一台套75KW发电机组，作为停电备用。从工地配发电房，分支到拌和台、钢筋加工场、木工场、生产区和生活区等。施工用电安全保护装置设定为三级即配电间、现场配电箱、用电开头箱。动力线路均采用三相五芯线。考虑工程施
10、工场地较小，配电间至施工现场的引出线至用电设备，全部使用架空电缆，确保施工安全。整个线路统一管理，分段控制。第三节 施工用水用电1 施工生产用水泵站土建工程工场生产用水使用总渠河水或自来水，现场设置水箱，100聚乙烯包管接送至拌和机和其他用水处。使用前对水源水质进行取样化验，确保符合规范要求，施工中定期抽验，施工备用相应的净化处理装置。2 施工生活用水本工程施工生活用水由就近居民用水管引接。3 工地照明泵站土建工程工场的施工区、办公区、生活区、施工道路沿线均架设照明线路。主要施工道路每隔50M设置高杆路灯，在泵房基坑两侧布置二盏3KW高亮度镝灯，方向均投向基坑，在砂石料场布设一盏3KW高亮度镝
11、灯，在钢筋场，本工场内各布设碘钨灯。生活区的照明，按照技术规范和供电规范要求安装照明系统，照明度符合供电照明要求。第四节 临时生活设施在泵站土建工程工场，进场后，用推土机进行生活区的场地平整压实，四周挖排水沟。根据本工程施工强度，按高峰期150人考虑，设计搭设生活设施；按照项目部的内部科室设置，考虑搭建监理、业主人员办公设施。生活设施具体数量、标准见下表，具体位置详见施工平面布置图。生 活 临 时 设 施 表序号名 称规 格数 量标 准1职工宿舍3.53.510间彩板轻钢结构2食堂484间彩板轻钢结构3监理、医务办公室3.55.52间彩板轻钢结构4会议室3.55.53间彩板轻钢结构5管理人员生
12、活住房3.55.52间彩板轻钢结构6厕所3.02.06m24临时生产设施在泵站土建工程工场，进场后，用推土机进行生产区的场地平整压实，布置施工排水系统和场内临时道路，结合布置施工临时生产设施。其布置详见施工总平面布置图。仓库、砂石料场、木工加工场、钢筋加工场，其场地面积及需搭建的棚层数量见下表：生 产 临 时 设 施 表序号名 称规 格数 量标 准1五金仓库3.55.539m2彩板轻钢结构2水泥仓库48100m2砖墙、屋架、石棉瓦屋顶3配发电房3.55.558m2砖墙、屋架、石棉瓦屋顶4检 修 间3.55.539m2砖墙、屋架、石棉瓦屋顶5拌和机棚4.0560m26钢筋加工场100m2推土机平
13、整碾压7木工加工场200m2推土机平整碾压8砂 石 场500m2推土机平整碾压9预制场地200m2推土机平整碾压5施工通讯泵站土建工程工场工地安装程控电话两门，整个工程配备移动电话10部，负责对外通讯。泵站土建工程工场内对内通讯采用8部对讲机，同时为结合文明施工要求，工地内安装100KW广播系统一套，办公用电脑两台，设电子信箱。6混凝土生产系统及工地试验室1）砼生产系统在泵站土建工程工场，本工程采用现场自拌混凝土，在工地配置三台套混凝土搅拌机(其中一台作为备用)，混凝土的生产配料必须根据试验部门的配合比进行。砼配料全部使用电脑控制自动配料拌和生产系统进行。砂石料由汽车运至施工现场，水泥使用袋装
14、水泥。2）工地试验室本工程主要材料的检验和试验工作将委托给有资质的水利工程质量检验中心。在施工现场设立两间工地试验室，主要进行混凝土试块标准养护，以及进行回填土方压实试验、测定砂石料含水率试验所需的一般试验仪器，工地试验室的设置必须经建设单位、质监站验收合格后方可投入使用。3）生产、生活区排水生产、生活区设施工道路挖深50*50cm的排水明沟，雨积水汇入生产、生活区四周排水沟内，直接排入河。第三章 排水方案本工程施工排水分为两个部分：施工期泵站建工程基坑及场地排水、施工期输水管道埋置沟排水。泵房基础开挖时，在基坑四底脚边开挖降水沟，尺寸为沟底标高0.4米，沟底宽0.3米，四角设置四个0.8*0.8*0.8米集水坑,在基坑上口四周筑50CM高挡水子堰，防止基坑外雨水注入基坑。第四章 土方工程第一节 土方挖填调配平衡本项目土方开挖主要有泵站土方开挖、泵站土方开挖210方、泵房基坑土方开挖1526方、泵房进水管镇墩支墩的基础开挖85方，小计1821方；阀门井土方开挖6809方、取水口水下清淤开挖2153方
