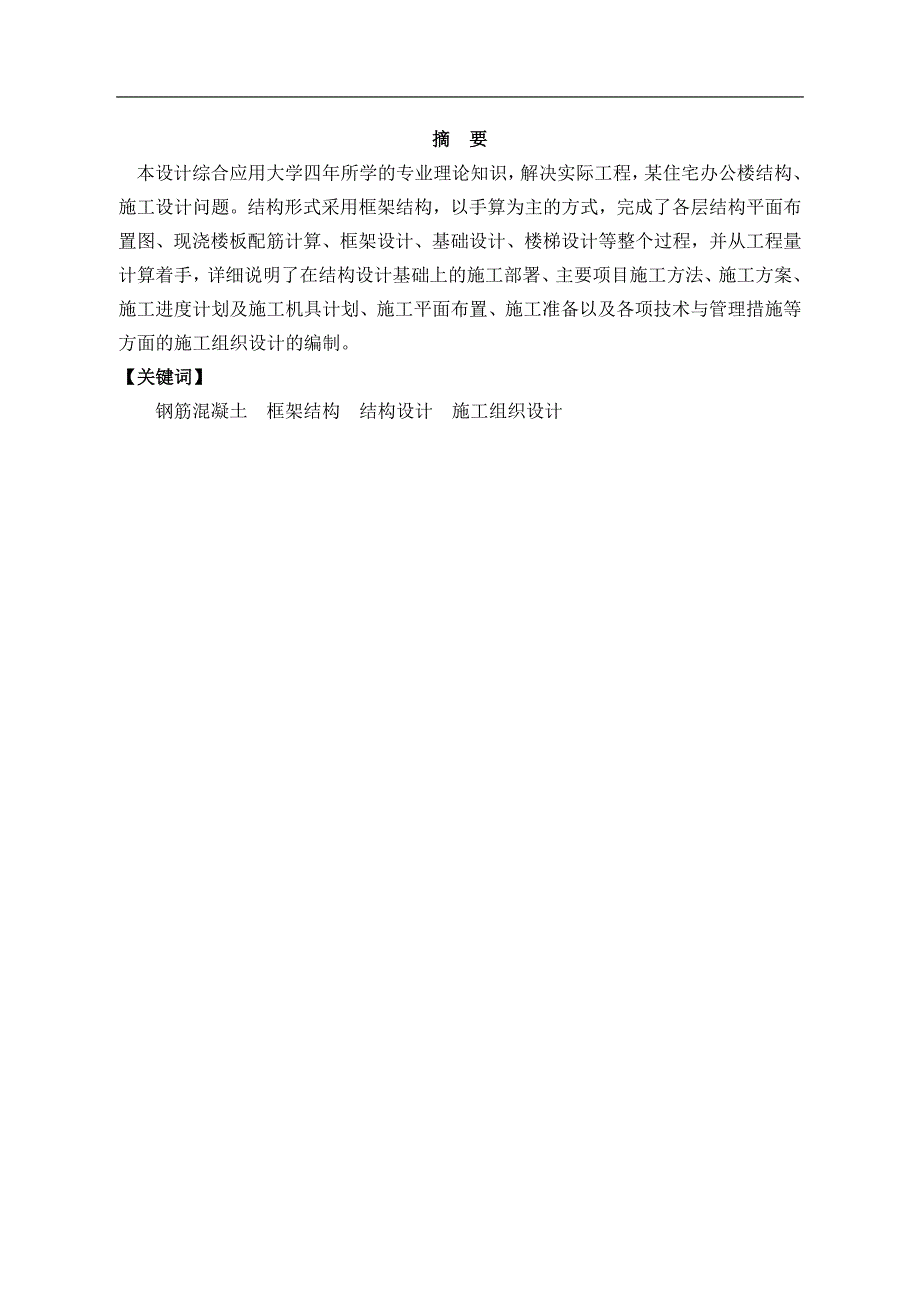

1、 题 目： 某住宅办公楼 结构、施工设计 系 别： 土木工程系 专业班级： 土木 姓 名： 学 号： 指导教师： 职 称： 摘 要本设计综合应用大学四年所学的专业理论知识，解决实际工程，某住宅办公楼结构、施工设计问题。结构形式采用框架结构，以手算为主的方式，完成了各层结构平面布置图、现浇楼板配筋计算、框架设计、基础设计、楼梯设计等整个过程，并从工程量计算着手，详细说明了在结构设计基础上的施工部署、主要项目施工方法、施工方案、施工进度计划及施工机具计划、施工平面布置、施工准备以及各项技术与管理措施等方面的施工组织设计的编制。【关键词】 钢筋混凝土 框架结构 结构设计 施工组织设计Abstract

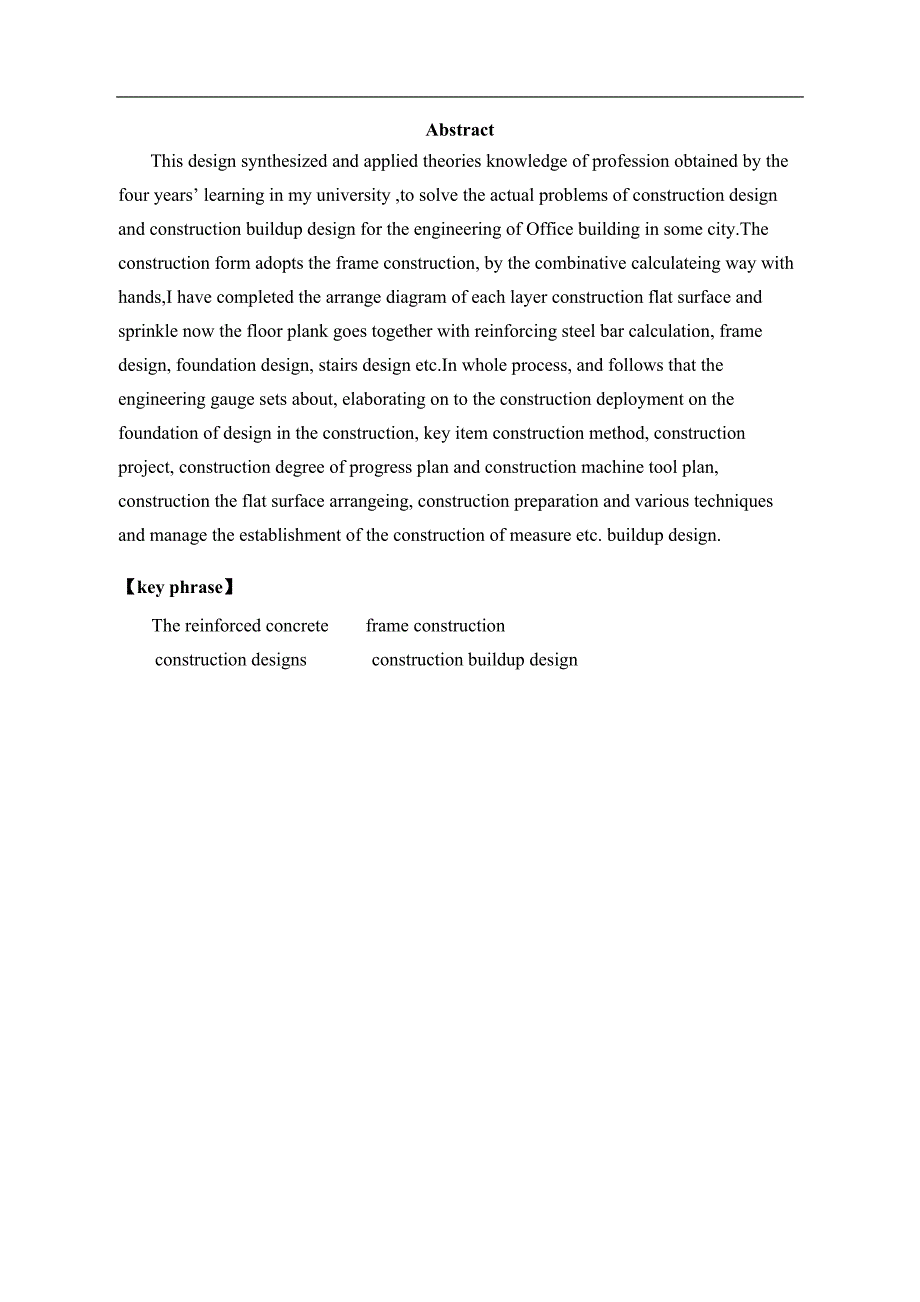

2、 This design synthesized and applied theories knowledge of profession obtained by the four years learning in my university ,to solve the actual problems of construction design and construction buildup design for the engineering of Office building in some city.The construction form adopts the frame c
3、onstruction, by the combinative calculateing way with hands,I have completed the arrange diagram of each layer construction flat surface and sprinkle now the floor plank goes together with reinforcing steel bar calculation, frame design, foundation design, stairs design etc.In whole process, and fol
4、lows that the engineering gauge sets about, elaborating on to the construction deployment on the foundation of design in the construction, key item construction method, construction project, construction degree of progress plan and construction machine tool plan, construction the flat surface arrang
5、eing, construction preparation and various techniques and manage the establishment of the construction of measure etc. buildup design.【key phrase】 The reinforced concrete frame construction construction designs construction buildup design目 录第二部分 施工设计- 4 -第1章 编制依据和原则- 4 -1.1 编 制 依 据- 4 -1.2 编 制 原 则-
6、4 -第2章 工程概况和施工条件- 5 -2.1工程概况- 5 -2.1.1 建筑物概况- 5 -2.2 施工条件- 5 -2.2.1 气象、水文、地质质料- 5 -第3章 主要分部分项工程量计算- 7 -3.1 基础工程- 7 -3.2 主体结构工程- 9 -3.3 内装饰工程- 14 -3、门窗安装工程量计算- 15 -3.4 室外装饰工程量工程量计算- 19 -3.5 工程量汇总表- 19 -第4章 施工组织设计- 21 -4.1 施工部署- 21 -4.1.1 施工管理目标- 21 -4.1.2 重点抓好特殊和关键工序施工- 22 -4.1.3 施工组织机构- 22 -4.1.4 施工
7、准备工作- 27 -4.2 施工机械- 30 -4.3 施工部署- 30 -4.4 施工现场临时设施- 31 -4.5 施工进度计划及保障措施- 31 -4.5.1 施工进度安排原则- 31 -4.5.2 施工进度计划- 32 -4.5.3 施工进度计划保证措施- 32 -4.6 主要分部、分项工程的施工方法- 33 -4.6.1 测量定位放线- 33 -4.6.2 基础施工- 33 -4.6.3 主体结构施工- 35 -4.6.4 屋面工程- 39 -4.6.5 内墙装饰施工方法- 39 -4.7 雨季施工方案- 45 -4.7.1 土方和基础工程- 45 -4.7.2 混凝土和浆砌砖施工措
8、施- 45 -4.7.3 屋面工程施工措施- 46 -4.7.4 抹灰工程施工措施- 46 -4.8 保证工程质量措施- 46 -4.8.1 建立一个完善的质量保证体系- 46 -4.8.2 各单项工程开工前，要做好以下准备工作- 46 -4.8.3 各分部项的质量保证措施- 47 -4.9 常见质量通病的防治措施- 51 -4.9.1 外墙面渗漏- 51 -4.9.2 屋面渗漏- 52 -4.10 安全保证措施- 53 -4.11 文明施工措施- 58 -4.12 减少扰民、降低环境污染和噪音措施- 59 -4.13 工程服务及回访措施- 61 -结束语- 63 -致谢- 64 -参考文献-
9、 65 -附录- 66 -第二部分 施工设计第1章 编制依据和原则1.1 编 制 依 据1、计划文件。包括可行性研究报告，国家批准的固定资产投资计划，单位工程项目一览表，分期分批投资的要求，投资额和材料、设备定货指标，建设项目所在地区主管部门的批文，施工单位主管上级下达的施工任务书等。2、设计文件。包括初步设计或技术设计，设计说明书，总概算或修正总概算等。3、合同文件。即建设单位和施工单位所签订工程承包合同。4、建设地区工程勘察和技术经济调查资料如地形、地质、气象资料和地区技术经济条件等。5、有关的政策法规、技术规范、工程定额、类似工程项目建设的经验等资料。1.2 编 制 原 则1、贯彻执行建
10、筑法，坚持建设程序。在进行施工组织时，认真的学习建筑法，充分理解建筑法，严格贯彻执行建筑法，以建筑法作为指导建设活动的准绳。确保工程质量和施工安全。2、贯彻工厂预制和现场预制相结合的方针，提高建筑工业化程度。3、 科学地安排施工顺序，采用平行流水作业法组织施工，保证施工的连续性和均衡性，充分发挥人力、物力作用。4、 充分利用先进的机械设备，减轻劳动强度，提高劳动生产率，加快工程施工进度。5、 坚持质量第一，全面执行GB/T19001-2000国际标准化管理体系和新技术、新工艺、新材料、新方法成果的应用，确保工程质量和安全，切实贯彻执行国家施工验收规范、操作规程和制度。6、 加强工程进度的科学性
11、，计划性的管理，合理安排机械、材料、劳动力的进退场，确保现场文明，整洁及工程的正常施工。第2章 工程概况和施工条件2.1工程概况2.1.1 建筑物概况 本工程某市住宅办公楼，建筑设计工作已完成。总建筑面积5108.39 m2。总楼层为地上4层。各层的层高及各层的建筑面积、门窗标高详见建筑施工图。 根据地质资料，自然地面地下水位较深-10m，施工不必考虑排水措施。基础持力层为粘土。基础为天然地基柱下独立基础，基础高0.8m，用C30混凝土，下设100mm厚混凝土垫层，基底标高-2.300m。 主体为框架结构，一层柱混凝土强度等级为C30，二层以上柱混凝土强度等级为C30，梁、板混凝土强度等级为C
12、25卫生间的板厚120mm，且下沉0.4m，上部填充采用防水轻质材料，填充墙用240厚空心砖。 外墙面抹灰加5%防水剂，抗裂、水泥砂浆，绝热挤塑聚苯乙烯板，双排孔混凝土砌块240，石灰砂浆；内墙墙面做法详05ZJ001内墙12，贴砖1.8高，适用于厕所；双飞粉墙面做法祥05ZJ001内墙5，面刮双飞粉至光亮；所有砖墙在0.060标高处设防潮层一道，1:2水泥砂浆掺5%防水剂20厚；防滑抛光砖（600600）地面，做法祥05ZJ001，地19；其余楼地面为防滑抛光砖（600*600）地面，做法祥05ZJ001，楼10，厕所楼面做法详05ZJ001楼10，防滑地板砖（200*200）；不上人屋面为
13、坡屋面，钢筋网细石混凝土、泡沫玻璃、水泥砂浆找平层、钢筋混泥土结构层、水泥砂浆；顶棚用双飞粉顶棚做法详05ZJ001顶3，面刮双飞粉至光亮；踢脚线做法详05ZJ001踢20；墙裙做法详05ZJ001裙10，高1.2；散水做法沿建筑物周边做900宽的散水，做法详05ZJ001散4。 设备安装及水、暖、电工程配合土建施工。2.2 施工条件2.2.1 气象、水文、地质质料 （1）主导风向：夏季东南风，冬秋季西北风。基本风压 W0=0.5KN/M2 （2）建筑物地处某市中心，不考虑雪荷载和积灰荷载。 （3）水文情况：自然地面-10M以下可见地下水。 （4）地质资料：地质持力层为粘土，孔隙比为e=0.8
