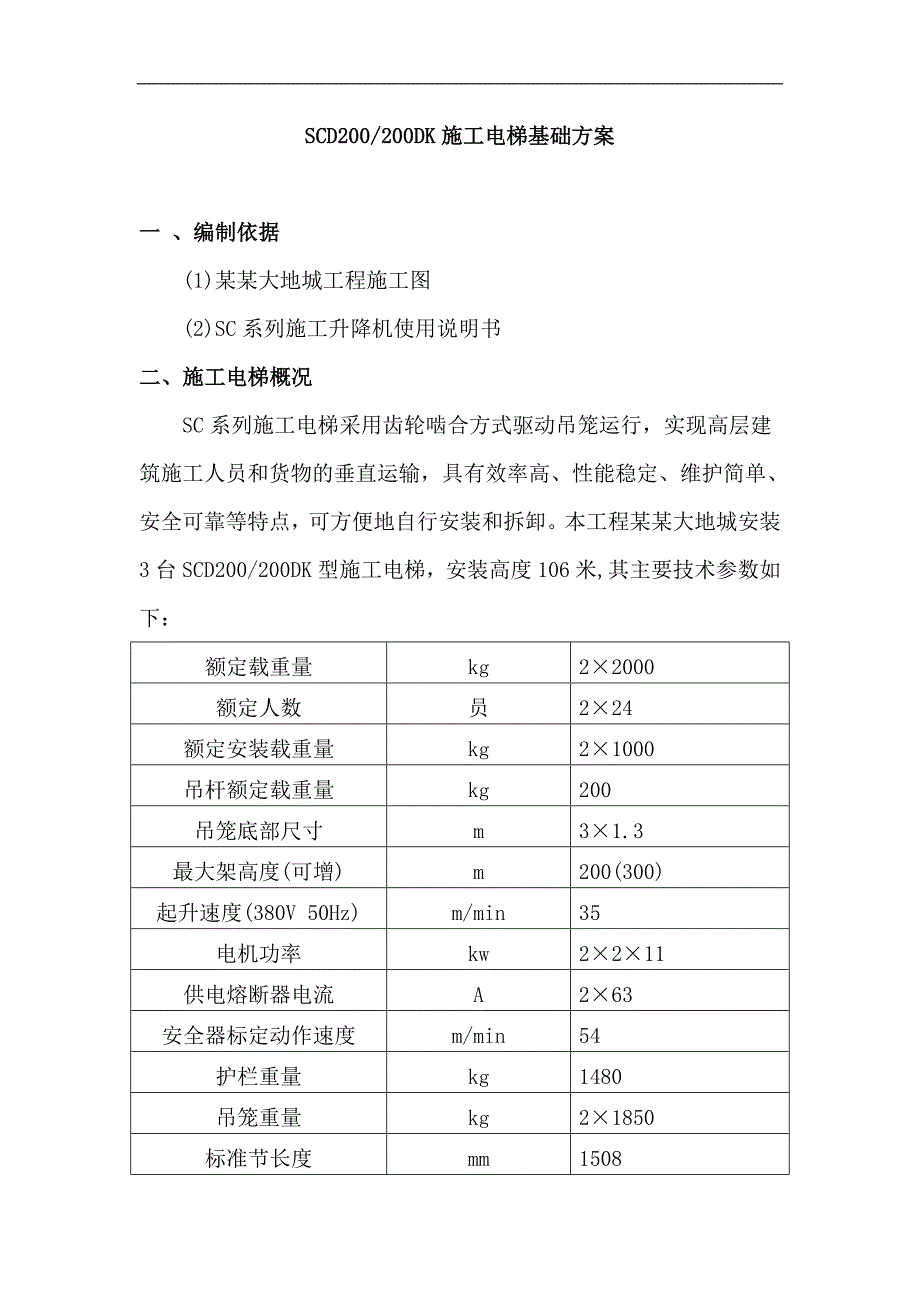

1、SCD200/200DK施工电梯基础方案一 、编制依据(1)某某大地城工程施工图 (2)SC系列施工升降机使用说明书二、施工电梯概况SC系列施工电梯采用齿轮啮合方式驱动吊笼运行，实现高层建筑施工人员和货物的垂直运输，具有效率高、性能稳定、维护简单、安全可靠等特点，可方便地自行安装和拆卸。本工程某某大地城安装3台SCD200/200DK型施工电梯，安装高度106米,其主要技术参数如下：额定载重量kg22000额定人数员224额定安装载重量kg21000吊杆额定载重量kg200吊笼底部尺寸m31.3最大架高度(可增)m200(300)起升速度(380V 50Hz)m/min35电机功率kw2211

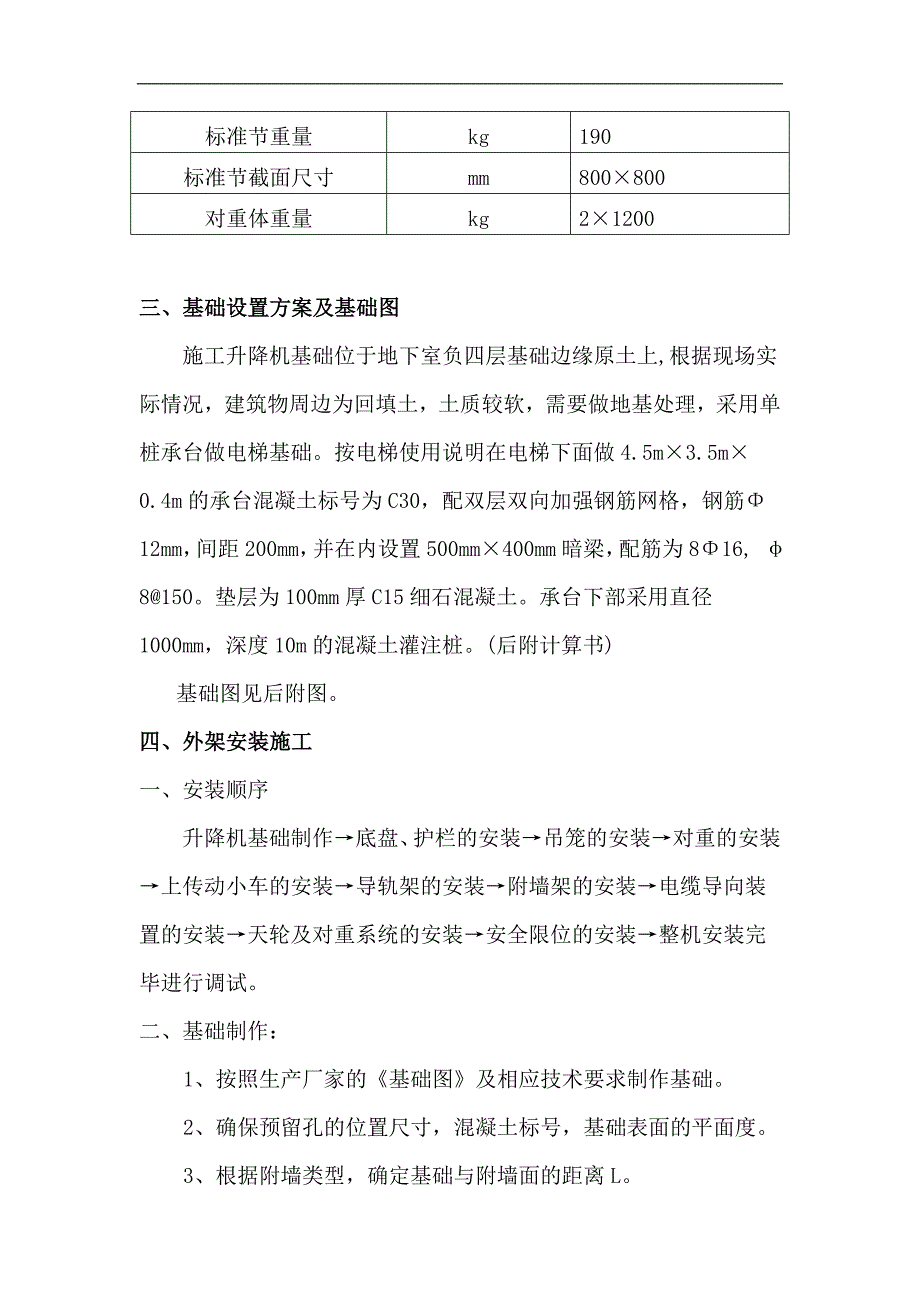

2、供电熔断器电流A263安全器标定动作速度m/min54护栏重量kg1480吊笼重量kg21850标准节长度mm1508标准节重量kg190标准节截面尺寸mm800800对重体重量kg21200三、基础设置方案及基础图 施工升降机基础位于地下室负四层基础边缘原土上,根据现场实际情况，建筑物周边为回填土，土质较软，需要做地基处理，采用单桩承台做电梯基础。按电梯使用说明在电梯下面做4.5m3.5m0.4m的承台混凝土标号为C30，配双层双向加强钢筋网格，钢筋12mm，间距200mm，并在内设置500mm400mm暗梁，配筋为816, 8150。垫层为100mm厚C15细石混凝土。承台下部采用直径10

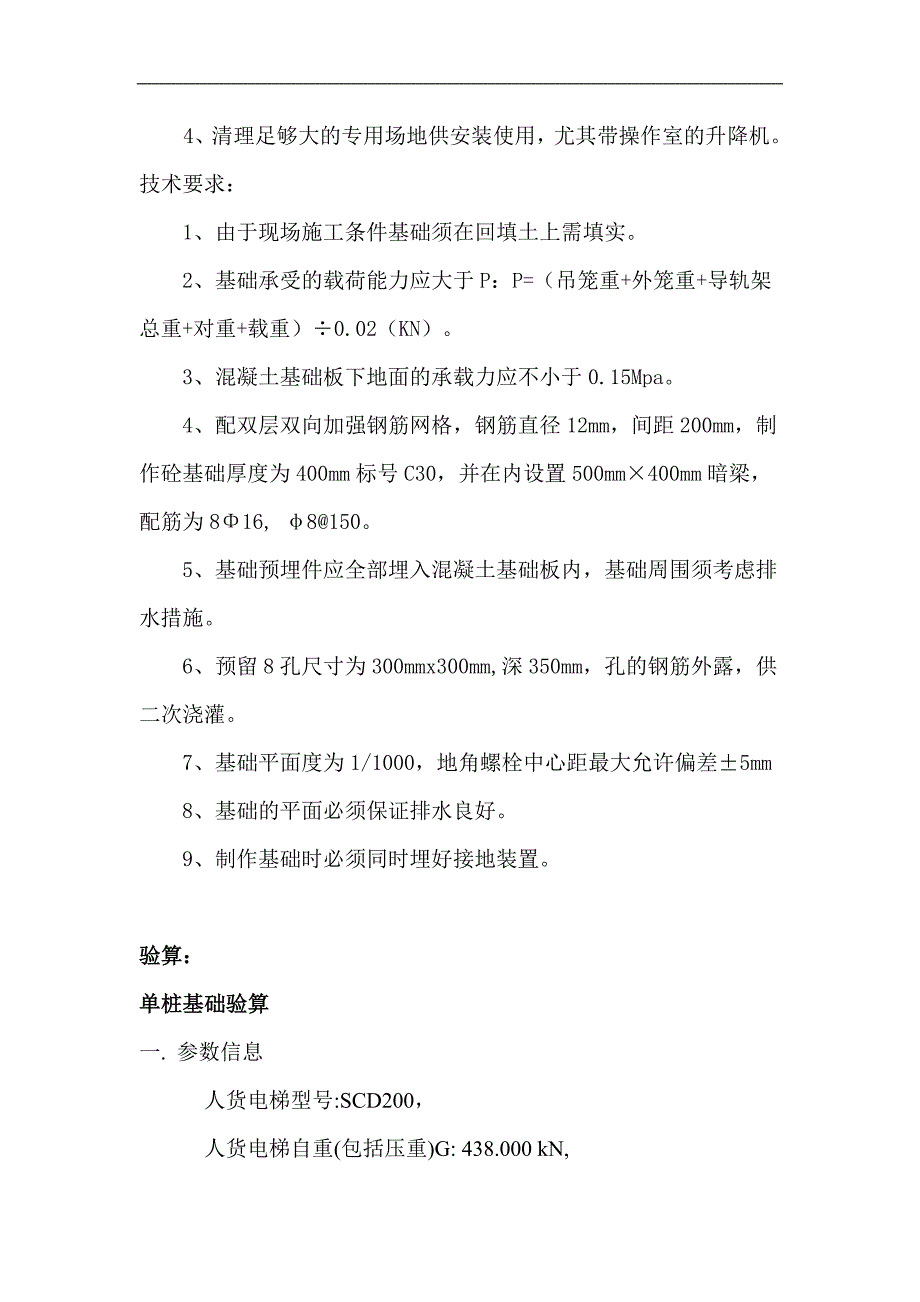

3、00mm，深度10m的混凝土灌注桩。(后附计算书)基础图见后附图。四、外架安装施工一、安装顺序升降机基础制作底盘、护栏的安装吊笼的安装对重的安装上传动小车的安装导轨架的安装附墙架的安装电缆导向装置的安装天轮及对重系统的安装安全限位的安装整机安装完毕进行调试。二、基础制作：1、按照生产厂家的基础图及相应技术要求制作基础。2、确保预留孔的位置尺寸，混凝土标号，基础表面的平面度。3、根据附墙类型，确定基础与附墙面的距离L。4、清理足够大的专用场地供安装使用，尤其带操作室的升降机。技术要求： 1、由于现场施工条件基础须在回填土上需填实。 2、基础承受的载荷能力应大于P：P=（吊笼重+外笼重+导轨架总重
4、+对重+载重）0.02（KN）。 3、混凝土基础板下地面的承载力应不小于0.15Mpa。 4、配双层双向加强钢筋网格，钢筋直径12mm，间距200mm，制作砼基础厚度为400mm标号C30，并在内设置500mm400mm暗梁，配筋为816, 8150。 5、基础预埋件应全部埋入混凝土基础板内，基础周围须考虑排水措施。 6、预留8孔尺寸为300mmx300mm,深350mm，孔的钢筋外露，供二次浇灌。 7、基础平面度为1/1000，地角螺栓中心距最大允许偏差5mm 8、基础的平面必须保证排水良好。 9、制作基础时必须同时埋好接地装置。验算：单桩基础验算一. 参数信息人货电梯型号:SCD200，人
5、货电梯自重(包括压重)G: 438.000 kN,最大工作荷载Q: 44.000 kN倾覆力距M: 75.000 kN.m施工高度H: 106.000 m轨道宽度B: 0.8 m（取1m计算） 桩顶面水平力 H0: 15.000 kN混凝土的弹性模量Ec：30000.000 N/mm2地基土水平抗力系数m：24.500 MN/m4混凝土强度: C30钢筋级别: II级钢桩直径d: 1.000 m保护层厚度: 80.000 mm二. 人货电梯对承台交叉梁中心作用力的计算 1. 人货电梯自重(包括压重)G = 438.000 kN2. 人货电梯最大起重荷载Q = 44.000 kN作用于人货电梯的
6、竖向力设计值 F = 1.2438.000 + 1.444.000 = 587.200 kN人货电梯的倾覆力矩设计值 M = 1.475.000 = 105.000 kN.m三. 桩身最大弯矩计算 计算简图：1. 按照m法计算桩身最大弯矩：计算依据建筑桩基础技术规范(JGJ94-94)的第5.4.5条，并参考桩基础的设计方法与施工技术。 (1) 计算桩的水平变形系数 (1/m): 其中 m地基土水平抗力系数，取 24.500 MN/m4； b0桩的计算宽度，b0= 0.9(1.51.000+0.5)= 1.800 m； E抗弯弹性模量，取 30000.000 N/mm2； I截面惯性矩，I=1
7、.0004 /64= 0.049 m4；经计算得到桩的水平变形系数: = (24.5001.800/30000.0000.049)1/5 = 0.496 (2) 计算 CI: CI = 0.496105.000/15.000 = 3.470 (3) 由 CI 查表得：C = 1.115, h- = az = 0.621 (4) 计算 Mmax: Mmax= CMo = 1.115105.000 = 117.101 (5) 计算最大弯矩深度 :z= h-/= 0.621/0.496 = 1.253 m ；四.桩配筋计算依据混凝土结构设计规范(GB50010-2002)第7.3.8条。沿周边均匀配
8、置纵向钢筋的圆形截面钢筋混凝土偏心受压构件，其截面受压承载力计算： (1) 偏心受压构件，其偏心矩增大系数按下式计算： 式中 l0桩的计算长度，取 l0 = 10.000 m； h截面高度，取 h = 1.000 m ； e0轴向压力对截面重心的偏心矩，取 e0=0.156 m； ea附加偏心矩，取20mm和偏心方向截面最大尺寸的1/30两者中的最大值， ea=0.033 m； ei=e0+ea=0.156+0.033=0.189 m; h0截面有效高度，取 h0 = 1.000 - 80.00010-3 = 0.920 m； 1偏心受压构件的截面曲率修正系数： 解得：1=0.514.300
9、0.785106/(587.200103)= 9.563 由于 1大于1，取1 = 1 ； A构件的截面面积，取 A=d2 /4 = 0.785 m2； 2构件长细比对截面曲率的影响系数，l0/h小于15，2取1.0； 经计算偏心增大系数 = 1.348 ；(2) 偏心受压构件应符合下例规定： 式中 As全部纵向钢筋的截面面积； r圆形截面的半径，取 r=0.500 m； rs纵向钢筋重心所在圆周的半径，取 rs=0.460 m； 对应于受压区混凝土截面面积的圆心角与2的比值，取 = 0.254； t中断纵向受拉钢筋截面面积与全部纵向钢筋截面面积的比值，当0.625时，按下式计算: 解得：t
10、= 0.743;由以上公式解得：As= 3230.420 mm2。桩配筋为1716, 8200,桩顶上部2m范围内为箍筋加密区。五.桩竖向极限承载力验算桩承载力计算依据建筑桩基础技术规范(JGJ94-94)的第5.2.2-3条；根据第二步的计算方案可以得到桩的轴向压力设计值，取其中最大值N=587.20kN；桩竖向极限承载力验算应满足下面的公式：最大压力: 其中 0桩基重要性系数，取1.1； Qsk单桩总极限侧阻力标准值； Qpk单桩总极限端阻力标准值: qsik桩侧第i层土的极限侧阻力标准值，按下表取值； qpk极限端阻力标准值，按下表取值； u桩身的周长，u=3.142m； Ap桩端面积,
11、取Ap=0.785m2； li第i层土层的厚度,取值如下表；厚度及侧阻力标准值表如下: 序号 土厚度(m) 土侧阻力标准值(kPa) 土端阻力标准值(kPa) 土名称 1 1.20 41.00 1270.00 粘性土 2 2.00 55.00 1700.00 粘性土 3 3.00 69.00 2500.00 粘性土 4 10.00 83.00 3000.00 粘性土 由于桩的入土深度为10.00m,所以桩端是在第4层土层。最大压力验算: R=3.14(1.2041.00+2.0055.00+3.0069.00+3.8083.00)/1.65+3000.000.785/1.65=2.73103k
12、N；上式计算的R的值大于最大压力645.92kN,所以满足要求!二、支撑架验算1、荷载计算吊笼重：21850=3700kg护栏重：1480kg标准节总重（按架设高度106米，共70节）：70190=13300kg对重体重量：21200=2400kg额定载荷重：22000=4000kgP=(3700+1480+13300+2400+4000)2.1=44688kg9.8=438kN转化为均布荷载计算q1=438/（46）=18.2kN/m2地下车库顶板自重：q2=0.1825=4.5kN/m22、槽钢强度验算（1）计算简图（2）槽钢强度验算按跨度为500mm的简支梁计算，q=1.20.518.21.20.55=13.9kN/mMmax=ql2/8=13.90.50.5/8=0.40kN.m截面应力= Mmax/W=0.40103/1.0510.2=37.3N/mm2f=205 mm2满足要求。3、支撑钢管稳定性验算（1）荷载计算立杆的轴向压力设计值：N=13.90.5=6.95kN(2)立杆稳定性验算立杆的稳定性计算公式: 其中 N 立杆的轴心压力设计值(kN) ：N=6.95kN； 轴心受压立杆的稳定系数,由长细比 lo/i 查表得到； i 计算立杆的截面回转半径(cm) ：i = 1.5
