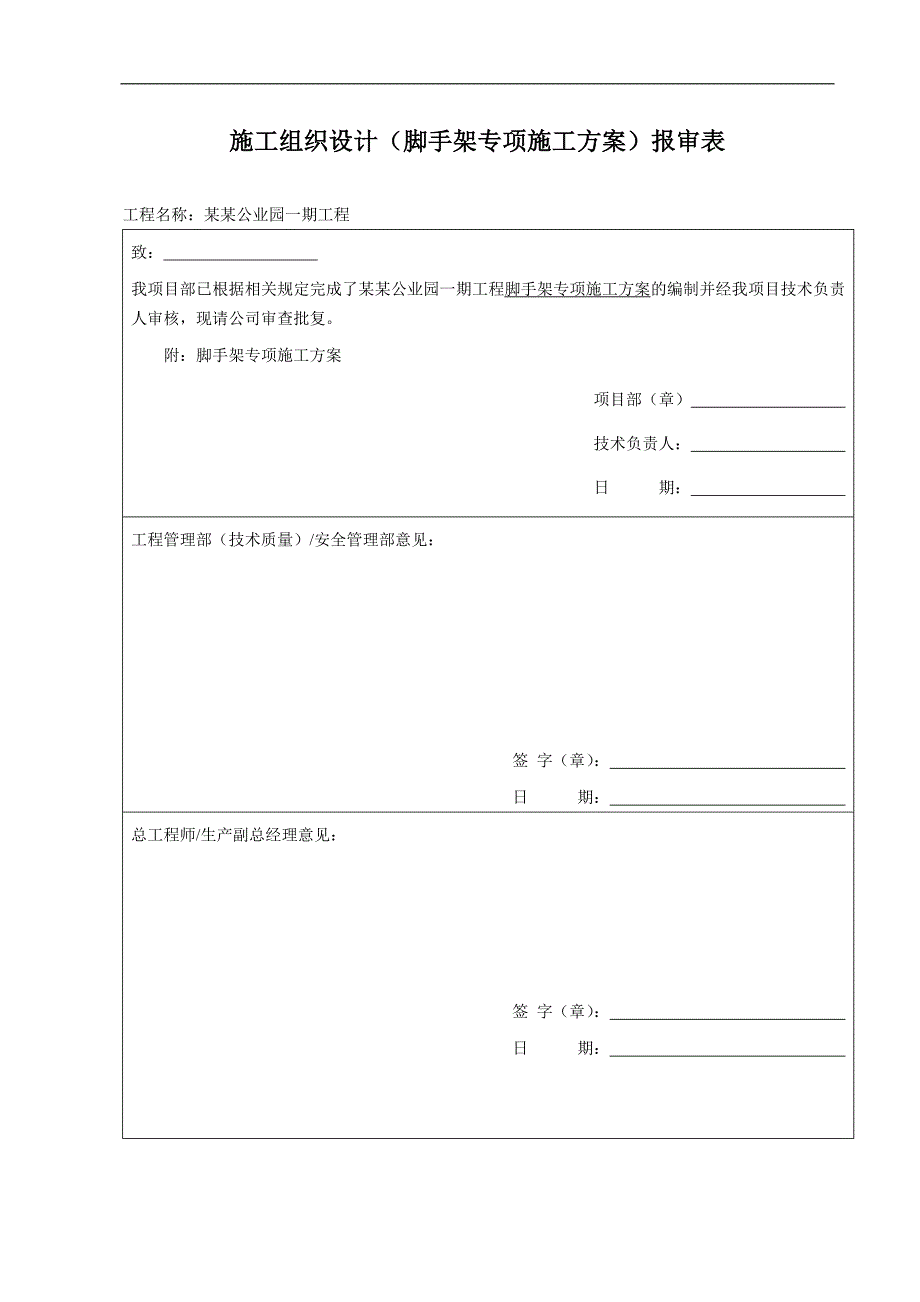

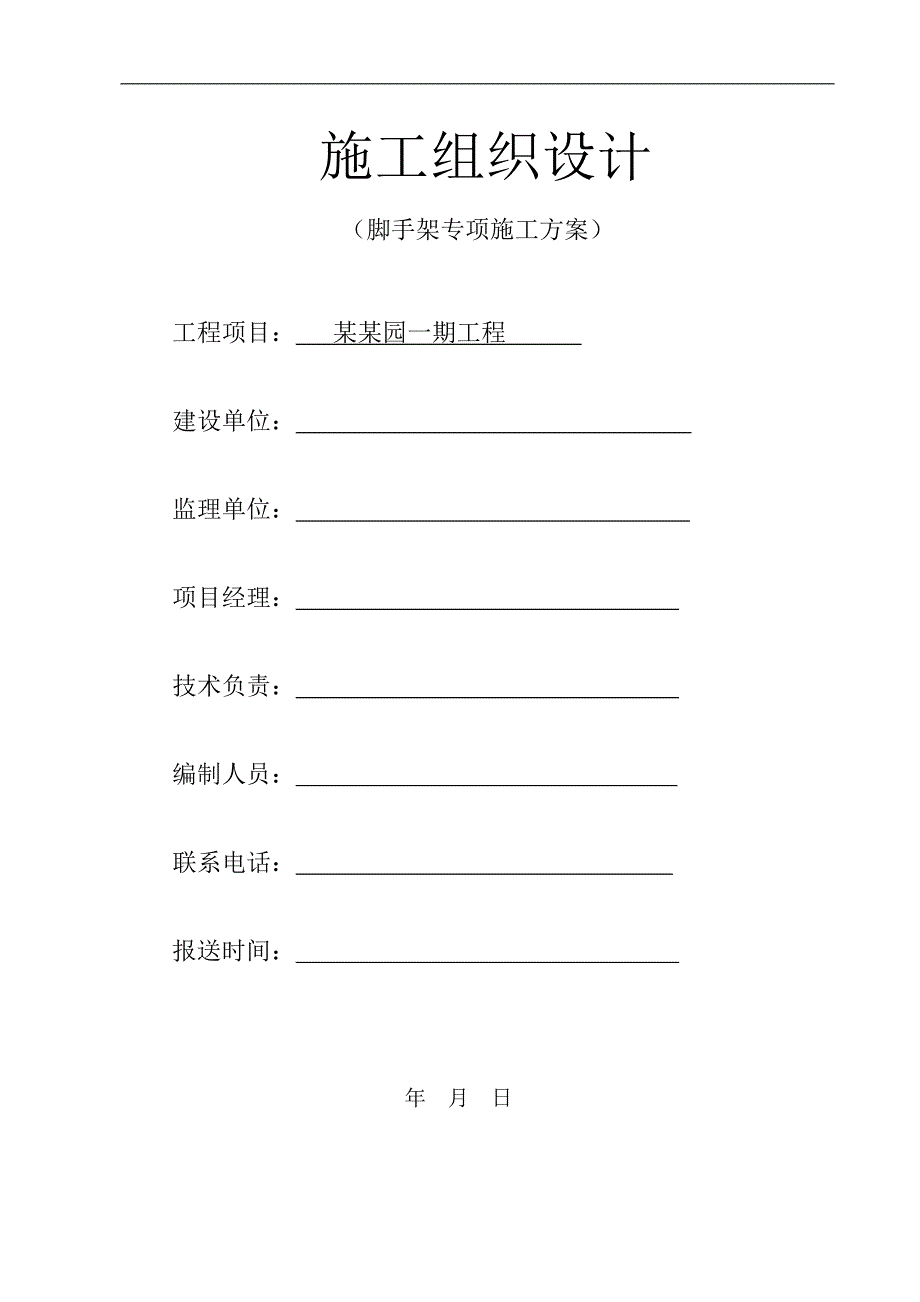

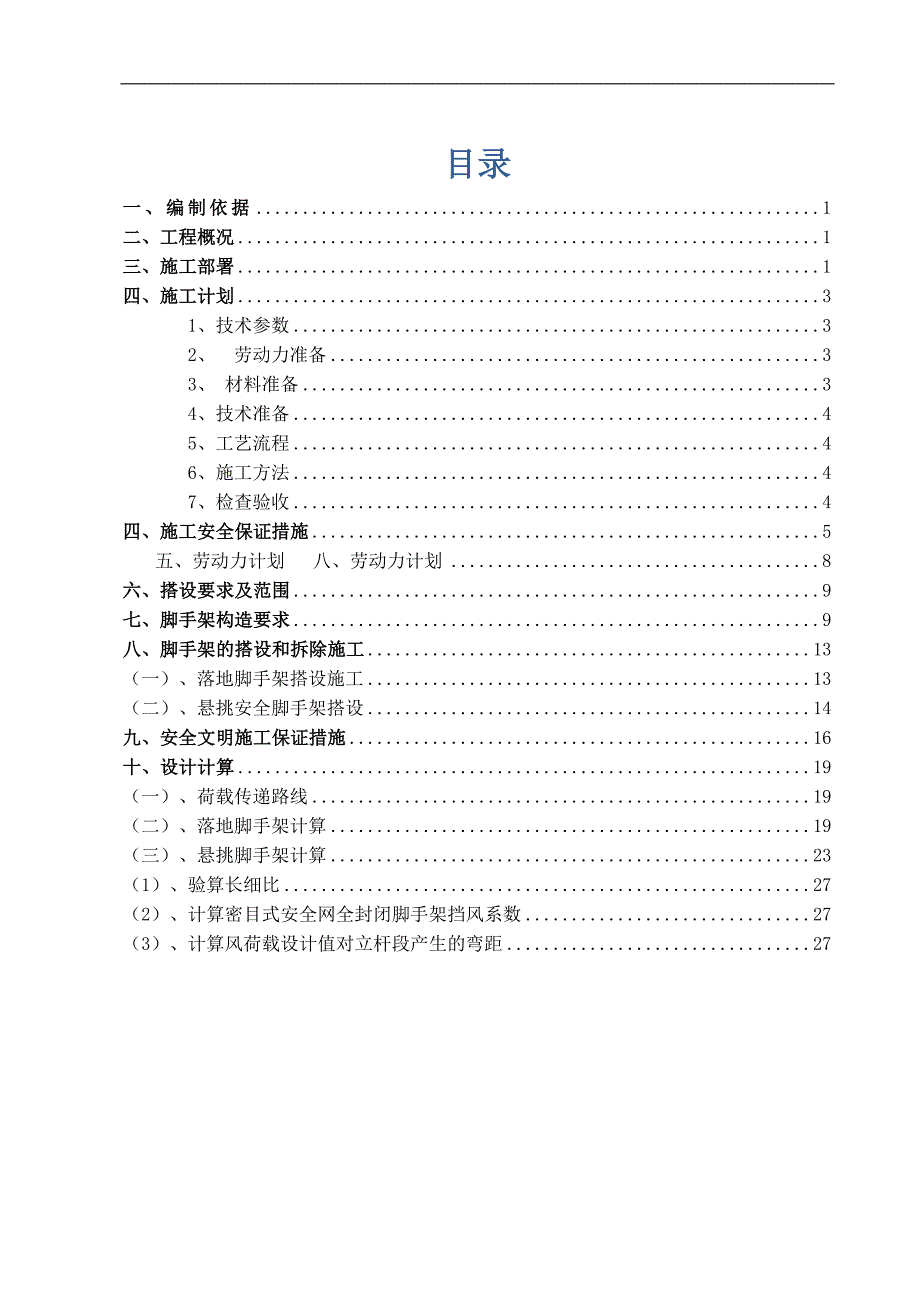

1、施工组织设计（脚手架专项施工方案）工程项目： 某某园一期工程 建设单位： 监理单位： 项目经理： 技术负责： 编制人员： 联系电话： 报送时间： 年 月 日施工组织设计（脚手架专项施工方案）报审表工程名称：某某公业园一期工程致： 我项目部已根据相关规定完成了某某公业园一期工程脚手架专项施工方案的编制并经我项目技术负责人审核，现请公司审查批复。附：脚手架专项施工方案项目部（章） 技术负责人： 日 期： 工程管理部（技术质量）/安全管理部意见：签 字（章）： 日 期： 总工程师/生产副总经理意见：签 字（章）： 日 期： 目录一、编制依据1二、工程概况1三、施工部署1四、施工计划31、技术参数32
2、、 劳动力准备33、 材料准备34、技术准备45、工艺流程46、施工方法47、检查验收4四、施工安全保证措施5五、劳动力计划 八、劳动力计划8六、搭设要求及范围9七、脚手架构造要求9八、脚手架的搭设和拆除施工13（一）、落地脚手架搭设施工13（二）、悬挑安全脚手架搭设14九、安全文明施工保证措施16十、设计计算19（一）、荷载传递路线19（二）、落地脚手架计算19（三）、悬挑脚手架计算23（1）、验算长细比27（2）、计算密目式安全网全封闭脚手架挡风系数27（3）、计算风荷载设计值对立杆段产生的弯距27一、编制依据1、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001。2、建筑施工安全
3、检查标准（JGJ59-2011）。3、建筑施工高处作业安全技术规范（JGJ80-91）。4、钢结构设计规范。5、建筑施工手册第四版。6、渝建发2008169号文件。7、本工程的施工图纸和施工组织设计。二、工程概况工程名称：某某.某某公园O11-5-4#地块工程，本工程位于北部新区金科10年城女子监狱旁，该拟建项目主要为办公楼，建筑占地面积约为13673.00。本项目由地下车库及0.000以上裙楼1（2）#楼组成，其中：1#楼12F/-2F、2#楼21F/-2F。本工程为框架剪力墙结构，地下车库及设备用房，地下2层。负一层车库部分层高5.7米,负二层车库部分层高3.9米，总建筑面积为57102
4、。负一层主要为库房、电气设备用房及车库，负一层主要车库、消防水池、消防水泵房、生活水泵房、空调机房、真空热水机组房等。本地下工程所有电气设备用房、消防水池、水泵房、制冷机房防水等级为一级，车库其它部分为二级。本工程基础为人工挖孔桩基础，主要结构类型: 框架剪力墙结构，电梯井为筒体结构。三、施工部署1、组织机构外架搭设由栋号长和安全员负责组织实施，其他人配合。外架所需材料、劳动力计划均由栋号长负责编制，材料员负责组织进场。技术交底工作由安全员负责。2、设计总体思路按总进度计划，主体工程在负一层结构完成后2个月内封顶，封顶后在六个月内完成外墙装饰施工并拆架。根据本公司的技术条件，本工程外架采用双排
5、钢管落地外架，主楼1层局部及以上每5层采用工字钢外挑双排钢管脚手架搭设。此架一架多用，主体阶段主要用于安全防护，装修阶段既用于装修施工，也兼作安全防护。3、劳动力准备搭设架子阶段需架子工26名，维护阶段需架子工6名，拆除阶段共需架子工22名，所有架子工均须持证上岗。搭设阶段安排测量放线人员配合。4、材料准备本工程外架、卸料平台所需的钢管、扣件均采取外租，型钢、钢丝绳、竹串脚手板、安全网和其他材料均由项目部自行采购。材料视工程进度分阶段组织进场。主要材料计划表（按外架面积一半计算）序号名称及规格用途总需用量1长管立杆、水平杆、剪刀撑52000m2短管连墙杆、小横杆11500根3直角扣件30500
6、个4旋转扣件8500个5对接扣件3860个6竹串脚手板3800m276m1.8m安全网4800床8I16工字钢悬挑梁1890米5、机具设备搭、拆架子所需主要有架子扳手、吊线、由架子工自备。项目部配备的检查工具：名称数量用途力矩扳手1把检查扣件拧紧力度游标卡尺1把检查钢管外径、和壁厚，外表面锈蚀深度塞尺1把检查钢管两端面切斜偏差钢卷尺1把检查钢管弯曲程度和搭设中距离和长度水平尺1把检查水平杆高差角尺1把检查剪刀撑与地面的倾角6、技术准备施工前应按要求向架子工作好技术交底，人员变动后应重新交底。四、施工计划1、详附图五、施工工艺技术1、技术参数 立杆纵距1.5m（局部有所调整，但均不大于1.5m）
7、，横距1 m（可平铺4块脚手板，每块木脚手板宽250mm，局部可调整），大小横杆步距1.8m，内排架距离墙长度为0.30m；连墙件采用两步三跨，竖向间距 3 m，水平间距3.6 m，采用扣件连接；连墙件连接方式为双扣件；排架搭设高度为24.8m，高出建筑1.8m，外排架内侧设全封闭安全网2、 劳动力准备脚手架必须由专业架子工搭设，架子工属于特殊工种，操作工人必须持证上岗。劳动力由结构施工队负责组织进场。3、 材料准备本工程脚手架主要用到的材料包括：脚手管、扣件、跳板、安全平网、安全立网需要不透风，强度符合安全要求的高强编织塑料布。脚手管规格为483.2mm。跳板采用50厚木跳板，安全网为阻燃型
8、的。搭设时配备相应扳手、钢卷尺等工具。进场材料必须检测或验收合格后才能使用。4、技术准备外脚手架搭设前由项目技术负责人编制脚手架专项方案，施工前由施工员向架子工作好技术交底。明确搭设具体要求和脚手架规范要求。编制安全技术交底，对架子工进行岗前安全教育培训，工人有变动或增加时要重新进5、工艺流程落地脚手架搭设的工艺流程：场地清扫基土平整浇筑基础混凝土定位设置通长立杆垫板排放纵向扫地杆竖立杆将纵向扫地杆与立杆扣接安装横向扫地杆安装纵向水平杆安装横向水平杆安装剪刀撑安装连墙件扎安全网作业层铺脚手板和挡脚板。6、施工方法根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记。用钢卷尺拉直，分出
9、立杆位置，并用小竹片点出立杆标记。垫板应准确地放在定位线上，垫板必须铺放平稳，不得悬空。在搭设首层脚手架的过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位与脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件两步时，应采取临时稳定措施，直到连墙件搭设完毕后方可拆除。双排架宜先立内排立杆，后立外排立杆。每排立杆宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆。双排架内、外排两立杆的连线要与墙面垂直。立杆接长时，宜先立外排，后立内排。7、检查验收1、建筑施工安全检查标准（JGJ59-2011）表3.04-1总分10分，要求全部符合要求，达到10分。2、检查和
10、验收应符合建筑施工扣件式钢管脚手架安全技术规范（JGJ 130-2001，2002年版）8.1、8.2要求。3、把好验收关。搭设过程中的架子，每搭设一个施工层高度必须由项目技术负责人组织技术、安全与搭设班组、工长进行检查，符合要求后方可上人使用。架子未经检查、验收，除架子工外，严禁其他人员攀登。验收合格的架子任何人不得擅自拆改，需局部拆改时，要经设计负责人同意，由架子工操作。4、工程的施工负责人，必须按架子方案的要求，拟定书面操作要求，向班组进行安全技术交底，班组必须严格按操作要求和安全技术交底施工。5、基础、卸荷措施和架子分段完成后，应分层由制定架子方案及安全、技术、施工、使用等有关人员，按
11、项目进行验收，并填写验收单，合格后方可继续搭设使用。四、施工安全保证措施一、施工中的安全措施 1、 施工人员必须带戴安全帽,穿绝缘胶鞋,孔内有人时,孔上必须有人监督防护;井孔周边作业人、监护人员，必须戴安全帽，严禁穿拖鞋、赤脚、酒后上岗作业。 2、 施工现场电源线路，必须按“三相五线”制，TV-S系统要求布置，并按“三级配电”“二级漏电分级”分段保护。 3、 各孔井用电必须分闸，严禁一闸多孔和一闸多用。必须一机一闸一漏一箱进行敷设。 4、 孔上电线、电缆必须架空。 5、电箱一律采用铁质电箱，电箱应有严密的防雨措施，安装位 置合适，安装牢固，进出线整齐，拉线牢固，熔丝不得用金属代替，箱内不得放其
12、它物品。 6、 现场电源线路及电气设备，由持证电工负责安装维护，经验收合格后，方准投入使用。 7、 施工现场所有设备和机具必须做好保护接零。 8、 所有机械设备的传动部位，必须装设防护罩。 9、 垂直起重设备必须经常性检修维护，保证机件能够运转正常，操作灵活，按钮开关、减速器、钢丝绳、绳卡、吊钩、吊桶、吊笼等，不得带病作业。 10、 垂直起重设备支架应牢固，应能承受一定的冲击力不至翻倒，垂直起重设备必须经检验合格后，方可投入使用。 11、 孔桩开挖应交叉进行，正在开挖或已成孔而尚未浇灌砼的桩孔其10米半径范围内不得同时开挖其它桩孔。二、施工现场安全防护措施 1、 夜间施工时，要有足够的照明，施
13、工危险区域，白天悬挂明显标志，夜间悬挂标志灯。 2、 事故易发部位，如本工程高空作业处，起吊区，用电机械，等安排专职的安全员进行指挥与监督； 3、 现场施工特种作业人员要佩带专门的防护用品，如电焊工要佩带护目镜和面罩，高空作业系好安全带。 4、 所有现场施工人员严禁酒后上岗。 5、 现场施工道路的交叉处或拐弯处设立安全警告标志。 6、 变压器周围设高度不低于1.7米的安全护栏，四周挂上“小心！高压危险”的警告牌。 7、 定期进行安全生产检查工作，对检查出的不安全因素和隐患应立即整改，整改不力的悬挂警告黄牌，直至整改完毕。 8、 工地入口处设安全告示板，宣传施工安全信息，安全检查记录，整改情况。 9、 办公室加强与气象部门联系，重点收集高温、洪水等方面的资料，一旦发现有危及工程安全及人员安全的灾害气象预兆时，立即上报项目领导，及时采取措施。三、消防措施 由于工地易燃物资较多，一旦发生火灾造成的损失是不可估量的。为此，必须要高度的重视，从最大的可能，用最有
