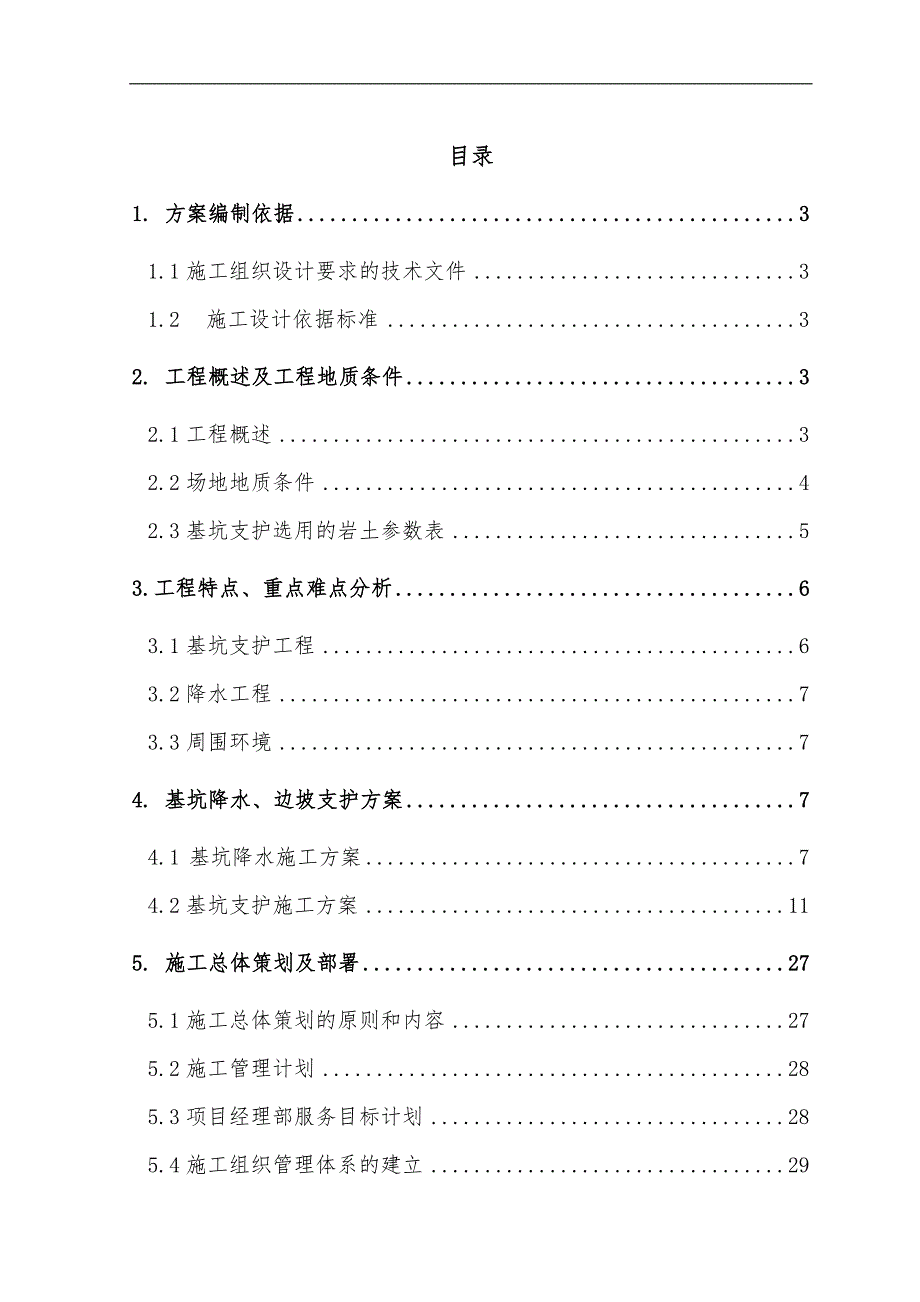

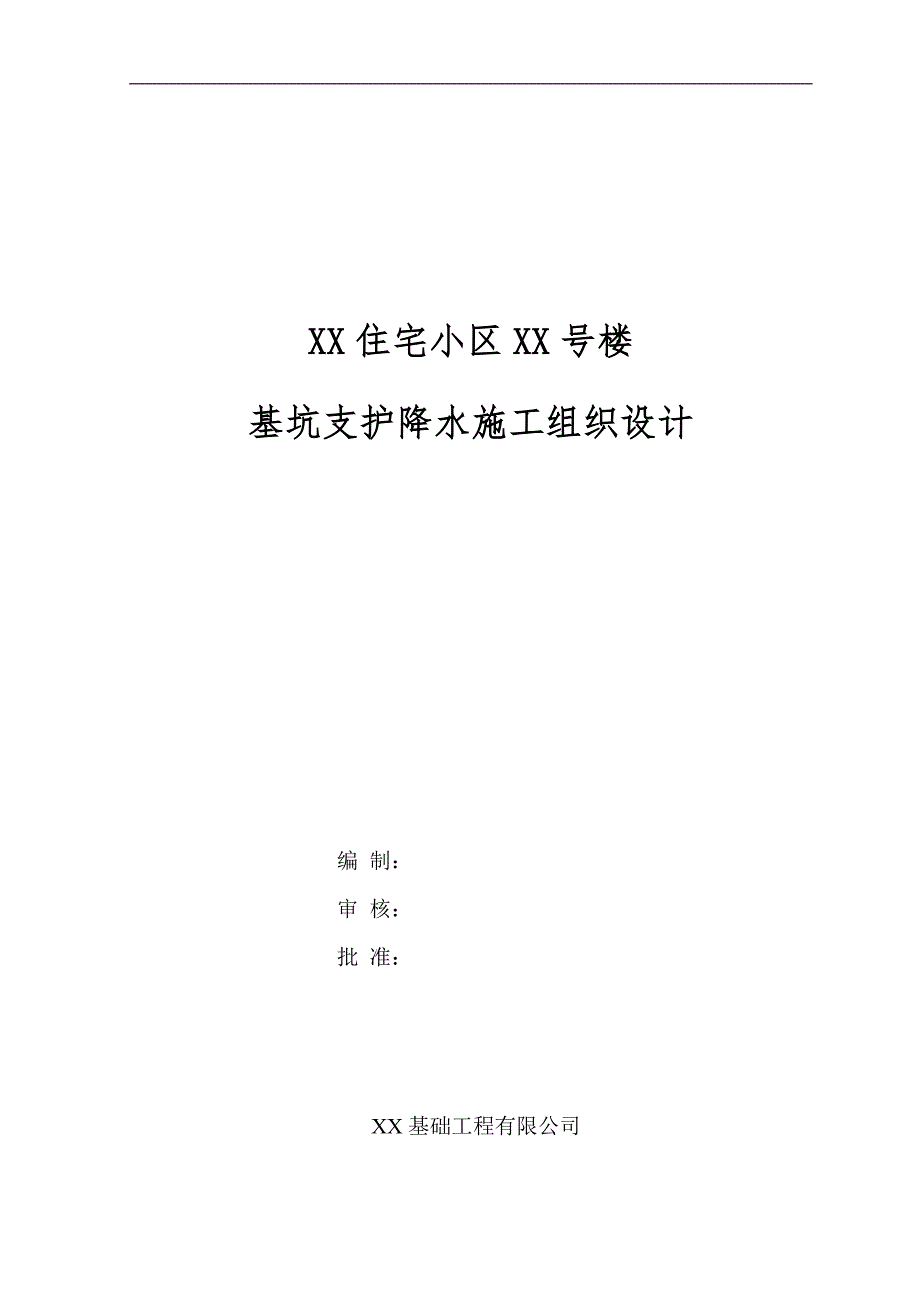

1、XX住宅小区XX号楼基坑支护降水施工组织设计编 制：审 核：批 准：XX基础工程有限公司目录1. 方案编制依据31.1施工组织设计要求的技术文件31.2 施工设计依据标准32. 工程概述及工程地质条件32.1工程概述32.2场地地质条件42.3基坑支护选用的岩土参数表53.工程特点、重点难点分析63.1基坑支护工程63.2降水工程73.3周围环境74. 基坑降水、边坡支护方案74.1 基坑降水施工方案74.2基坑支护施工方案115. 施工总体策划及部署275.1施工总体策划的原则和内容275.2施工管理计划285.3项目经理部服务目标计划285.4施工组织管理体系的建立295.5各岗位人员职责

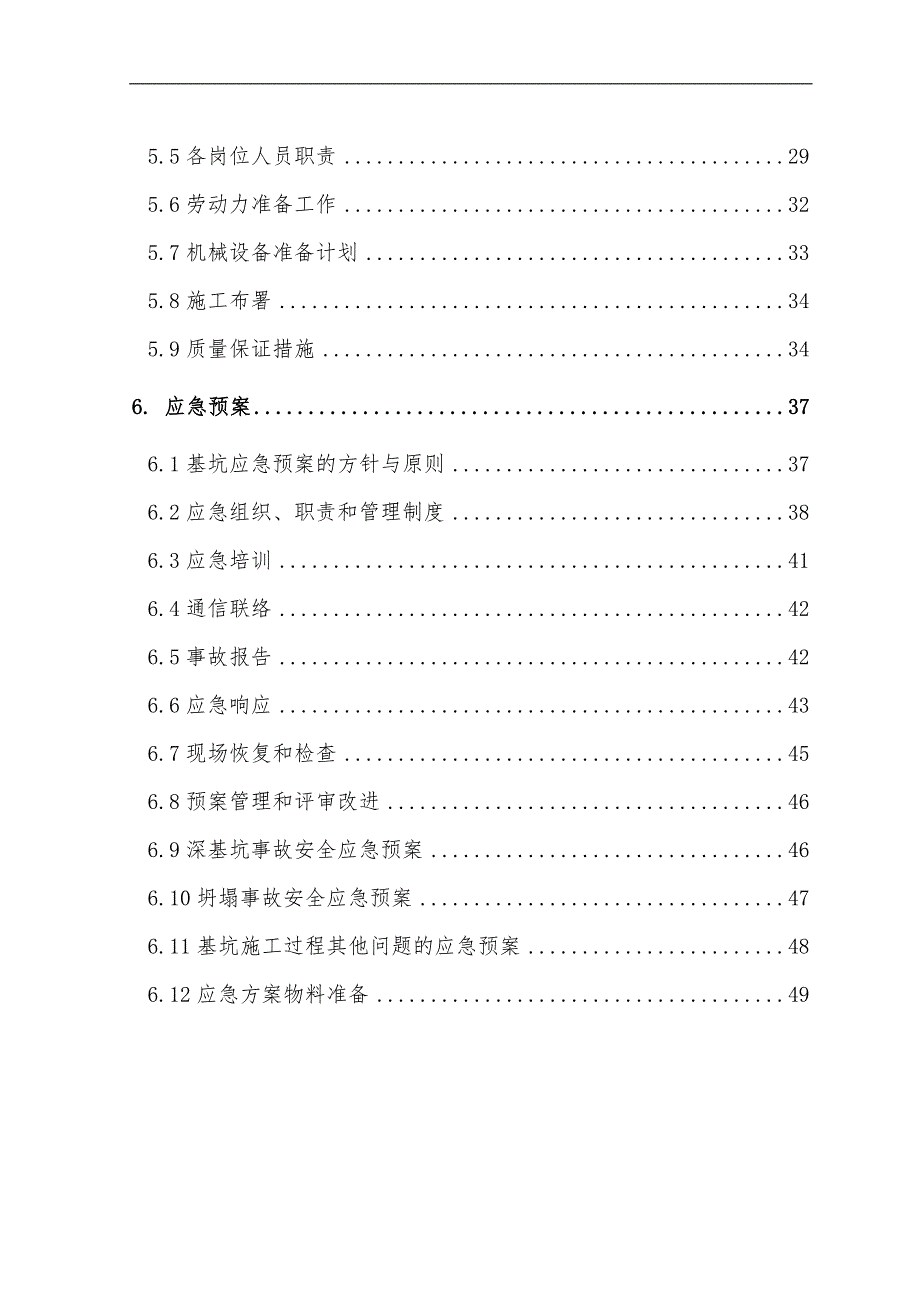

2、295.6劳动力准备工作325.7机械设备准备计划335.8施工布署345.9质量保证措施346. 应急预案376.1基坑应急预案的方针与原则376.2应急组织、职责和管理制度386.3应急培训416.4通信联络426.5事故报告426.6应急响应436.7现场恢复和检查456.8预案管理和评审改进466.9深基坑事故安全应急预案466.10坍塌事故安全应急预案476.11基坑施工过程其他问题的应急预案486.12应急方案物料准备491. 方案编制依据1.1施工组织设计要求的技术文件1.1.1基础总平面布置图及基础剖面图。1.1.2岩土工程勘察报告1.1.3XX住宅小区XX号楼、车库基坑支护及
3、降水设计方案1.2 施工设计依据标准1.2.1建筑地基基础设计规范（GB50007-2002）1.2.2建筑基坑支护技术规程（JGJ12099）1.2.3地基基础工程施工质量验收规范（GB50202-2002）1.2.4 建筑施工土石方工程安全技术规范（JGJ180-2009）1.2.5施工现场临时用电安全技术规范（JGJ46-2005）1.2.6中华人民共和国安全生产法2. 工程概述及工程地质条件2.1工程概述拟建工程场地位于xx市xx路，拟建车库外墙西距本小区已建建筑3、5号楼（6+1层）5.5米，北侧与拟建12、14、楼地下室相接，与已建2号相距4.26米，东侧为空地，南侧与拟建6、7号
4、楼地下室相接，地下车库深度比拟建8、6、7、10号楼地下室基底深0.7米，比已建11号楼基底深1.7米。8、6、7、10均为高层建筑（1824层），采用素混凝土桩复合地基，地下室与车库基坑同时开挖。2.2场地地质条件2.2.1工程地质条件1.2.1场地工程地质条件详见该场地的岩土工程勘察报告。地下水位约自然地坪下4.005.20m，年水位变化幅度约1.5m。1.2.2.本场地上部土层为一套松散多层结构的堆积物，岩性为粘土、粉质粘土、粉土、粉砂等，现将钻孔揭露深度内地层自上而下分述如下：层杂填土：杂色褐灰色。含煤渣、建筑垃圾等，层厚0.202.90米，底板埋深0.202.90米。1层素填土：黄褐
5、色褐色。土质不均匀，夹粉质粘土块等，层厚0.502.90米，底板埋深0.502.90米。层粉土：浅黄色黄褐色。土质不均匀，夹薄层粉质粘土，含云母，局部偶含姜石，湿，中密，摇震反应中等迅速，无光泽，韧性低，干强度低，中压缩性，层厚2.408.00米，底板埋深3.708.50米。层粉质粘土：红褐色灰褐色，土质不均匀，局部夹薄层粉土及粉砂，含锈斑，局部粉粒含量高，稍有光泽，韧性中等，干强度中等，可塑，局部软塑，中压缩性，层厚5.1010.50米，底板埋深12.5017.00米。层粉土：浅黄色黄褐色。土质不均匀，含云母，夹薄层粉质粘土及粉砂，含云母、锈斑，湿，密实，摇震反应迅速，无光泽，韧性低，干强度
6、低，中压缩性。层厚2.307.30米，底板埋深16.1021.30米。层粉砂：浅黄色灰褐色。颗粒不均匀，局部夹薄层粉土及细砂，矿物成分以石英、长石为主，含云母，饱和，中密，层厚1.006.00米，底板埋深21.0025.00米。（选自岩土工程勘察报告（HF2010-067）2.2.2水文地质条件场地浅层地下水为孔隙潜水,地下水动态主要受大气降水及居民生活用水影响。勘察期间,地下水稳定水位埋深为:4.00-5.20米。 本区年高水位多出现在89月份,低水位多出现在56月份,年水位变幅约1.50米。本场地抗浮设防水位1.0米。在场地取水样进行水质简分析。 地下水对混凝土结构具微腐蚀性；对钢筋混凝土
7、结构中的钢筋有弱腐蚀性。综上所述，该场地土对混凝土结构具弱腐蚀性。对钢筋混凝土结构中的钢筋具中等腐蚀性，对钢结构具微腐蚀性。2.3基坑支护选用的岩土参数表各土层主要物理力学性质指标见下表地层编号地层名称平均厚度（KN/m3）C（Kpa）（0）渗透系数（md）杂填土1.1316.010.0*10.0*粉土5.4819.315.020.00.2粘土8.7419.635.08.00.1粉土3.9319.816.523.70.2粉砂3.9719.80.037.70.4注带*号为经验值。3.工程特点、重点难点分析工程特点、重点难点分析与措施分析工程特点，把握工程难点是制订工程施工方案的前提，对工程特点及
8、难点的控制是本工程承包管理的核心之所在，把握工程的特点和难点，就可以保证工程建设的正确方向。为此，我单位组成技术组，经过对图纸和工程周边环境等的研究，并结合我单位类似工程的施工管理经验，得出工程特点、难点、重点。介绍如下：3.1基坑支护工程基坑开挖车库为自然地坪下5.4m，8、6、7、10号楼为自然地坪下4.7m，基坑靠近2#、3#和5#楼一侧基础工程安全等级为一级，其他放坡部位基础安全等级为二级，场地较软，施工中应注意边坡安全，保证边坡的安全稳定，工程量大，周期长，应严防质量、安全事故发生。本工程设计对边坡支护体系进行了认真的计算，并请有关专业技术人员针对支护体系施工重点难点进行论证，在确保
9、支护体的安全可行的条件下，做到经济适用。本工程基坑靠近2#、3#和5#楼的位置。边坡支护方案在进行设计时按一级基坑考虑。施工中要加强对支护结构的变形观测和相邻建筑物的沉降观测。3.2降水工程基坑西侧及北侧东部临近有建筑物，需充分考虑降水对该建筑物的影响。靠近西侧及北侧东部的部位距现有建筑物近，采用灌注桩与防渗帷幕相结合的支护形式。我公司经过多方比较核算后，采用双轴水泥土深层搅拌桩止水帷幕以避免降水引起该建筑物不均匀的沉降。3.3周围环境工程位于xx交叉口，街道两旁建筑物林立，商家云集，在施工过程中加强各项观测工作，及时预警并作出应急方案等有效措施。确保周围环境的安全。3.4应急措施 本基坑深度
10、较大，边坡失稳造成的后果严重，应建立积极有效的人员组织机构，成熟的应急方案，并准备充足的应急材料，各方面都要有充分的准备，如果出现紧急情况，确保损失降至最低。4. 基坑降水、边坡支护方案4.1 基坑降水施工方案 4.1.1.基坑降水施工概况 本工程采用管井法降水。 基坑布降水井25眼，井深13.5m深的18眼，其他7眼深20m，观测井6眼，井深10m，坑内布2眼，坑外布4眼，电梯井集水坑单独设降水井，保证其降水效果。见平面布置图。 4.1.2利用管井降水时应注意：1.成井后及时冼井，做到水清砂净，洗井后二个台班，不出现涌砂（混浊）现象，如发现涌砂（混浊）现象查明原因或另打井以做补救。2.坑内降
11、水延续时间应在主体工程地上23层后，并且基坑完成回填后方能缓慢恢复水位。3.基坑降水后对周围建筑物进行观测并记录，发现有异常，及时报工程负责并及时进行处理。4.施工地下水水位保持在基坑底面以下0.5m，以保持干场作业，做到来水与排水相近时，如降深大于要求水位降深时，可暂停一部分井，随水位水深浅而进行调整。4.1.3降水井抽排水系统1.降水泵型号：150220QG0830潜水泵。2.抽排水系统设置：在基坑四周设环形集水管，集水管采用150塑料管，水力坡度3，潜水电泵抽出的地下水集中到主管道中，再集中排放到指定市政管道。4.1.4管井施工工艺1.工艺流程本工程降水井采用大口径管井，施工采用循环钻机
12、成孔工艺，其施工工艺流程如下。测量确定井位、铺设上水排水管线、挖泥浆循环水池 钻机就位并开钻成孔 下井管填滤料 洗井试抽 管井下泵抽水、观测地下水位深度降水水位控制至满足施工要求。2.放线定位根据施工图纸，按照工程设计的管井轴线，测放管井点位。3.成孔采用循环钻机成井。开钻前，提前挖好钻井需要的泥浆池。在确保钻机设备运行良好并获得场地技术人员的认可后，钻机司机定位开钻。采用“泥浆护壁”钻孔工艺，钻至设计深度后停止下钻，继续用泥浆循环30分钟，保证井底无沉淀泥块（砂）并使泥浆稠度变小。为提高钻进效率和保证孔壁稳定，必要时进行换浆和排渣，确保泥浆指标满足钻进成孔需要。4.下管填料成孔后2小时内，组
13、织下管填料工序。下管前需检查好井管的质量和数量。下管采用“人工吊管下放”工艺，下管过程要慢速松绳下管，严禁强行压、扭井管，上下两节的井管衔接使用普通毛竹片绑扎。下管过程中，随时检查井管能否自由转动，有无阻力，发现有阻力要及时查明原因并进行处理。井管下到设计深度后要将井管固定在孔的中间，不能偏移，以保证井管周围填料厚度尽量均匀。井管口高出地面0.30-0.50米，并做井台。滤料的回填须紧紧衔接下管工序。滤料选用含水层颗粒（权重50%）粒径的5-8倍中粗砂（可加入少量的石屑）人工回填，沿井管四周均匀填料。填料前应检查滤料的质量，达到料净无杂质混入，严禁将不合格的滤料填入井内。填料时要注意观察填料量
14、有无变化，核对填料数量与孔深的变化是否相符，发现异常要查明原因，及时处理。5.洗井成井后要及时洗井。洗井时若井内水量不大，须向井内补水清洗。井口5米以下需采用分段憋洗的方法。出水管每次下放长度2米，待出水管洗出的水基本变清后再继续向下放泵管，直至接近井底。6.降水设备的安装和使用安装水泵前根据实际井深，准备好8铅丝及电缆，并提前试泵，保证潜水泵运转正常。本工程使用150220QG0830潜水泵。水泵下到井底后，用铅丝吊住并用夹板固定在孔口上。吊泵的铅丝必须与泵体联结牢固。下提泵时不得使电缆受力，应将电缆拴在水管或铅丝上，电缆不得与孔壁接触或摩擦。水泵安装完毕后，应将井口封住，严禁砖石杂物掉入孔内。根据施工组织，尽快将所有已组装好潜水泵的管井、用排水系统联系起来，得到指令后开始抽水。井点抽水开始后，无特殊情况应禁止停泵和停停抽抽现象，抽出的水经过沉淀后，然后由管道安全排出场外。抽水过程中应经常观测动水位、出水量的变化，出现异常时应立即停泵，检查处理问题。降水期间，定期将测量的水位记录上报现场技术人员，并分析确定下步降水工作。7.降水井质量验收标准1）孔深不得小于设计孔深；2）孔径偏差不得超过设计孔径的-20mm；3）封井深度不得超过设计封井深度的500mm；4）降水效果达到设计要求。5）对孔深、孔径、井管长度、封井深
