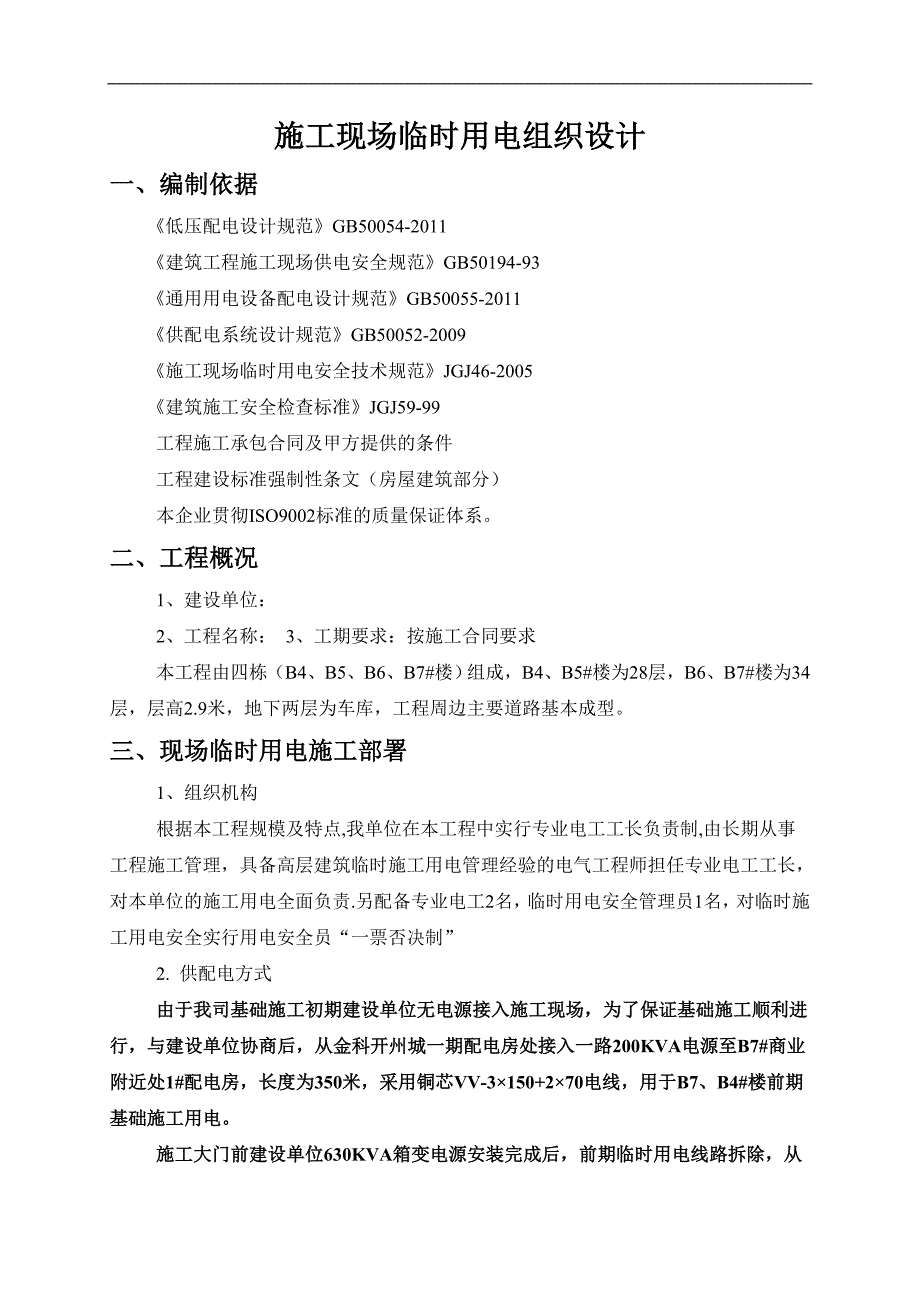

1、施工现场临时用电组织设计一、编制依据 低压配电设计规范GB50054-2011 建筑工程施工现场供电安全规范GB50194-93 通用用电设备配电设计规范GB50055-2011 供配电系统设计规范GB50052-2009 施工现场临时用电安全技术规范JGJ46-2005建筑施工安全检查标准JGJ59-99工程施工承包合同及甲方提供的条件工程建设标准强制性条文（房屋建筑部分）本企业贯彻ISO9002标准的质量保证体系。二、工程概况1、建设单位：2、工程名称： 3、工期要求：按施工合同要求本工程由四栋（B4、B5、B6、B7#楼）组成，B4、B5#楼为28层，B6、B7#楼为34层，层高2.9米
2、，地下两层为车库，工程周边主要道路基本成型。三、现场临时用电施工部署1、组织机构根据本工程规模及特点,我单位在本工程中实行专业电工工长负责制,由长期从事工程施工管理，具备高层建筑临时施工用电管理经验的电气工程师担任专业电工工长，对本单位的施工用电全面负责.另配备专业电工2名，临时用电安全管理员1名，对临时施工用电安全实行用电安全员“一票否决制”2. 供配电方式由于我司基础施工初期建设单位无电源接入施工现场，为了保证基础施工顺利进行，与建设单位协商后，从金科开州城一期配电房处接入一路200KVA电源至B7#商业附近处1#配电房，长度为350米，采用铜芯VV-3150+270电线，用于B7、B4#

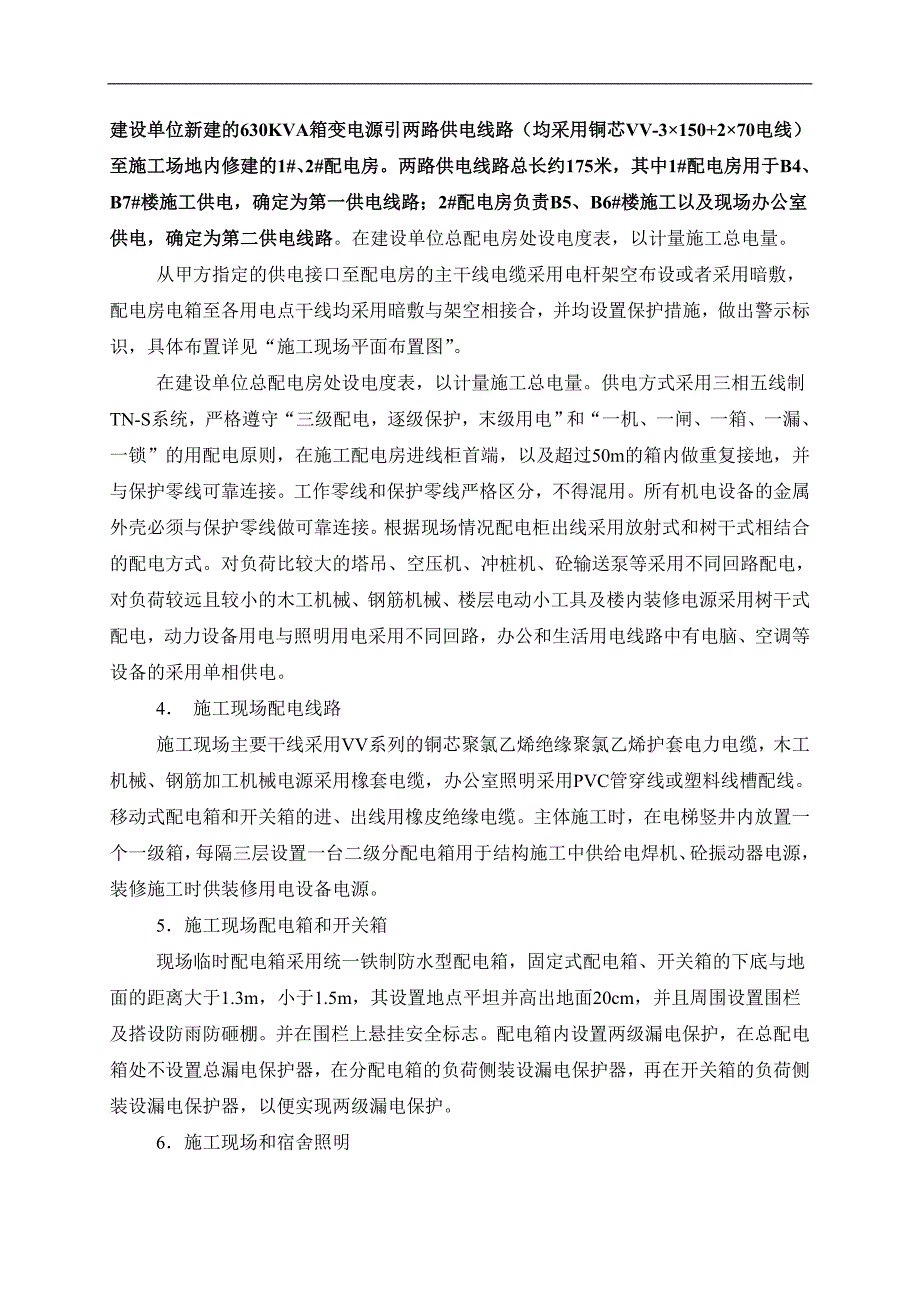

3、楼前期基础施工用电。施工大门前建设单位630KVA箱变电源安装完成后，前期临时用电线路拆除，从建设单位新建的630KVA箱变电源引两路供电线路（均采用铜芯VV-3150+270电线）至施工场地内修建的1#、2#配电房。两路供电线路总长约175米，其中1#配电房用于B4、B7#楼施工供电，确定为第一供电线路；2#配电房负责B5、B6#楼施工以及现场办公室供电，确定为第二供电线路。在建设单位总配电房处设电度表，以计量施工总电量。从甲方指定的供电接口至配电房的主干线电缆采用电杆架空布设或者采用暗敷，配电房电箱至各用电点干线均采用暗敷与架空相接合，并均设置保护措施，做出警示标识，具体布置详见“施工现场
4、平面布置图”。在建设单位总配电房处设电度表，以计量施工总电量。供电方式采用三相五线制TN-S系统，严格遵守“三级配电，逐级保护，末级用电”和“一机、一闸、一箱、一漏、一锁”的用配电原则，在施工配电房进线柜首端，以及超过50m的箱内做重复接地，并与保护零线可靠连接。工作零线和保护零线严格区分，不得混用。所有机电设备的金属外壳必须与保护零线做可靠连接。根据现场情况配电柜出线采用放射式和树干式相结合的配电方式。对负荷比较大的塔吊、空压机、冲桩机、砼输送泵等采用不同回路配电，对负荷较远且较小的木工机械、钢筋机械、楼层电动小工具及楼内装修电源采用树干式配电，动力设备用电与照明用电采用不同回路，办公和生活
5、用电线路中有电脑、空调等设备的采用单相供电。4 施工现场配电线路施工现场主要干线采用VV系列的铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆，木工机械、钢筋加工机械电源采用橡套电缆，办公室照明采用PVC管穿线或塑料线槽配线。移动式配电箱和开关箱的进、出线用橡皮绝缘电缆。主体施工时，在电梯竖井内放置一个一级箱，每隔三层设置一台二级分配电箱用于结构施工中供给电焊机、砼振动器电源，装修施工时供装修用电设备电源。5施工现场配电箱和开关箱现场临时配电箱采用统一铁制防水型配电箱，固定式配电箱、开关箱的下底与地面的距离大于1.3m，小于1.5m，其设置地点平坦并高出地面20cm，并且周围设置围栏及搭设防雨防砸棚。并在

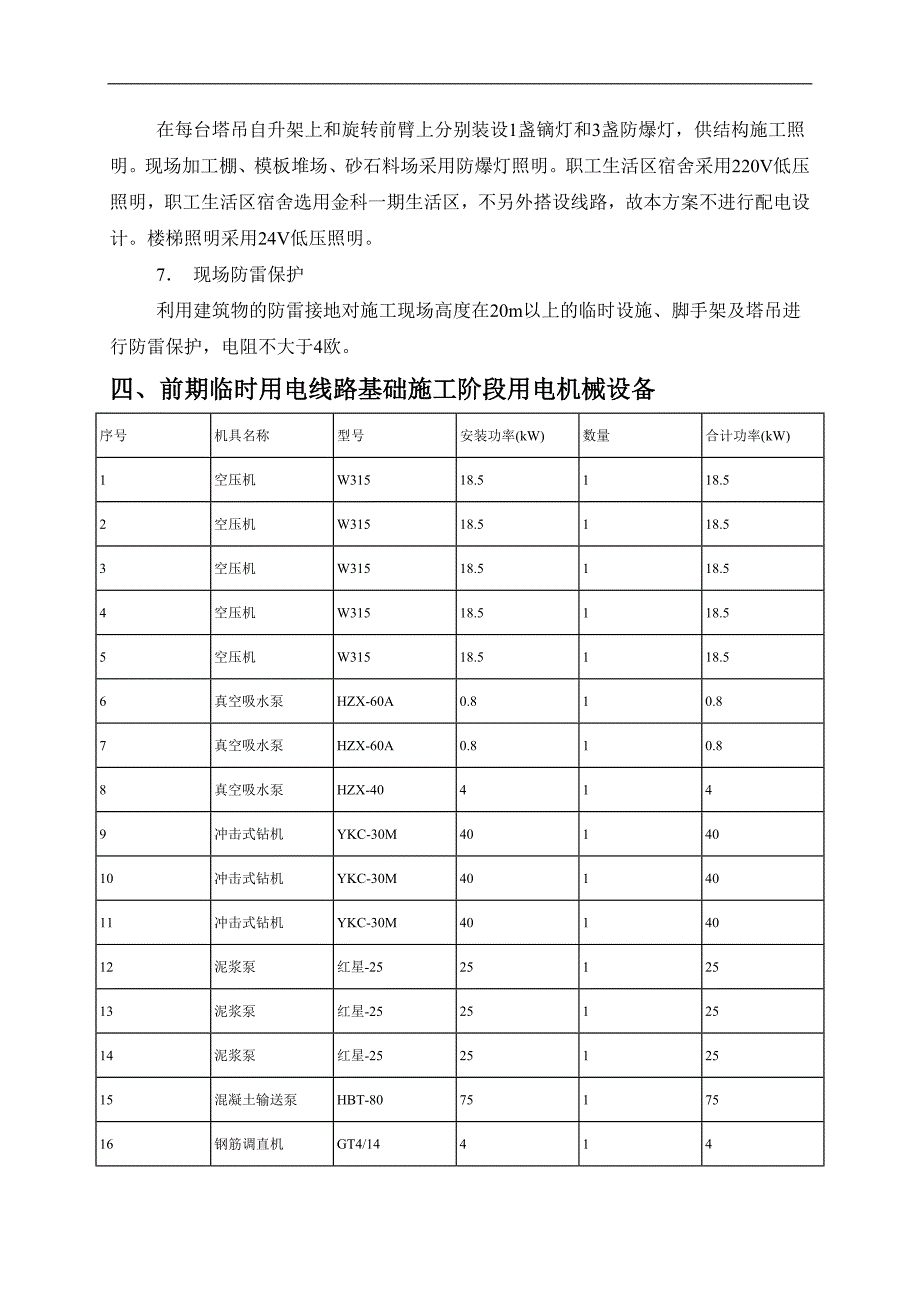

6、围栏上悬挂安全标志。配电箱内设置两级漏电保护，在总配电箱处不设置总漏电保护器，在分配电箱的负荷侧装设漏电保护器，再在开关箱的负荷侧装设漏电保护器，以便实现两级漏电保护。6施工现场和宿舍照明在每台塔吊自升架上和旋转前臂上分别装设1盏镝灯和3盏防爆灯，供结构施工照明。现场加工棚、模板堆场、砂石料场采用防爆灯照明。职工生活区宿舍采用220V低压照明，职工生活区宿舍选用金科一期生活区，不另外搭设线路，故本方案不进行配电设计。楼梯照明采用24V低压照明。7 现场防雷保护利用建筑物的防雷接地对施工现场高度在20m以上的临时设施、脚手架及塔吊进行防雷保护，电阻不大于4欧。四、前期临时用电线路基础施工阶段用电
7、机械设备序号机具名称型号安装功率(kW)数量合计功率(kW)1空压机W31518.5118.52空压机W31518.5118.53空压机W31518.5118.54空压机W31518.5118.55空压机W31518.5118.56真空吸水泵HZX-60A0.810.87真空吸水泵HZX-60A0.810.88真空吸水泵HZX-404149冲击式钻机YKC-30M4014010冲击式钻机YKC-30M4014011冲击式钻机YKC-30M4014012泥浆泵红星-252512513泥浆泵红星-252512514泥浆泵红星-252512515混凝土输送泵HBT-807517516钢筋调直机GT4
8、/1441417钢筋切断机QJ32-131318钢筋弯曲机GW4031319交流电焊机BX3-200-223.4123.420钢筋弯箍机W-162.212.221莹光灯0.02200.422白炽灯0.0660.3623空调1.51015五、前期临时用电线路设计内容和步骤1、现场勘探及初步设计: (1)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。 (2)根据施工现场用电设备布置情况，总箱进线采用导线暗敷设，由地面至电缆外皮深度为0.7m，沟槽开挖宽度为0.5m,根据现场实际情况，沟槽开挖长度需300m，穿公路通过原有预埋管道，各干线采用空气明敷/架空线路敷设，用电
9、器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(3)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。(4)因B4、B7#楼基础施工用电量大，设备不集中，特分为四路干线设置。1#干线用于B7#楼基础施工设备供电，2#干线用于B4#楼基础施工设备供电，3#干线用于钢筋加工房以及砼输送泵供电，4#干线用于现场办公室供电。 2、确定用电负荷:(1)、空压机 Kx=0.6，Cos=0.8，tg=0.75 Pjs=0.618.5=11.1kW Qjs=Pjstg=11.10.75=8.32kvar (2)、空压机 Kx=0.6，Co
10、s=0.8，tg=0.75 Pjs=0.618.5=11.1kW Qjs=Pjstg=11.10.75=8.32kvar (3)、空压机 Kx=0.6，Cos=0.8，tg=0.75 Pjs=0.618.5=11.1kW Qjs=Pjstg=11.10.75=8.32kvar (4)、空压机 Kx=0.6，Cos=0.8，tg=0.75 Pjs=0.618.5=11.1kW Qjs=Pjstg=11.10.75=8.32kvar (5)、空压机 Kx=0.6，Cos=0.8，tg=0.75 Pjs=0.618.5=11.1kW Qjs=Pjstg=11.10.75=8.32kvar (6)、水
11、钻 Kx=0.47，Cos=0.6，tg=1.33 Pjs=0.473=1.41kW Qjs=Pjstg=1.411.33=1.88kvar (7)、水钻 Kx=0.47，Cos=0.6，tg=1.33 Pjs=0.473=1.41kW Qjs=Pjstg=1.411.33=1.88kvar (8)、真空吸水泵 Kx=0.47，Cos=0.6，tg=1.33 Pjs=0.470.8=0.38kW Qjs=Pjstg=0.381.33=0.5kvar (9)、真空吸水泵 Kx=0.47，Cos=0.6，tg=1.33 Pjs=0.470.8=0.38kW Qjs=Pjstg=0.381.33=0
12、.5kvar (10)、真空吸水泵 Kx=0.75，Cos=0.8，tg=0.75 Pjs=0.754=3kW Qjs=Pjstg=30.75=2.25kvar (11)、冲击式钻机 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.340=12kW Qjs=Pjstg=121.02=12.24kvar (12)、冲击式钻机 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.340=12kW Qjs=Pjstg=121.02=12.24kvar (13)、冲击式钻机 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.340=12kW Qjs=Pjstg=121.02=1
13、2.24kvar (14)、泥浆泵 Kx=0.46，Cos=0.6，tg=1.33 Pjs=0.4625=11.5kW Qjs=Pjstg=11.51.33=15.33kvar (15)、泥浆泵 Kx=0.46，Cos=0.6，tg=1.33 Pjs=0.4625=11.5kW Qjs=Pjstg=11.51.33=15.33kvar (16)、泥浆泵 Kx=0.46，Cos=0.6，tg=1.33 Pjs=0.4625=11.5kW Qjs=Pjstg=11.51.33=15.33kvar (17)、混凝土输送泵 Kx=0.1，Cos=0.6，tg=1.33 Pjs=0.175=7.5kW Qjs=Pjstg=7.51.33=10kvar (18)、钢筋调直机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.654=2.6kW Qjs=Pjstg=2.61.02=2.65kvar (19)、钢筋切断机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.653=1.95kW Qjs=Pjstg=1.951.02=1.99kvar (20)、钢筋
