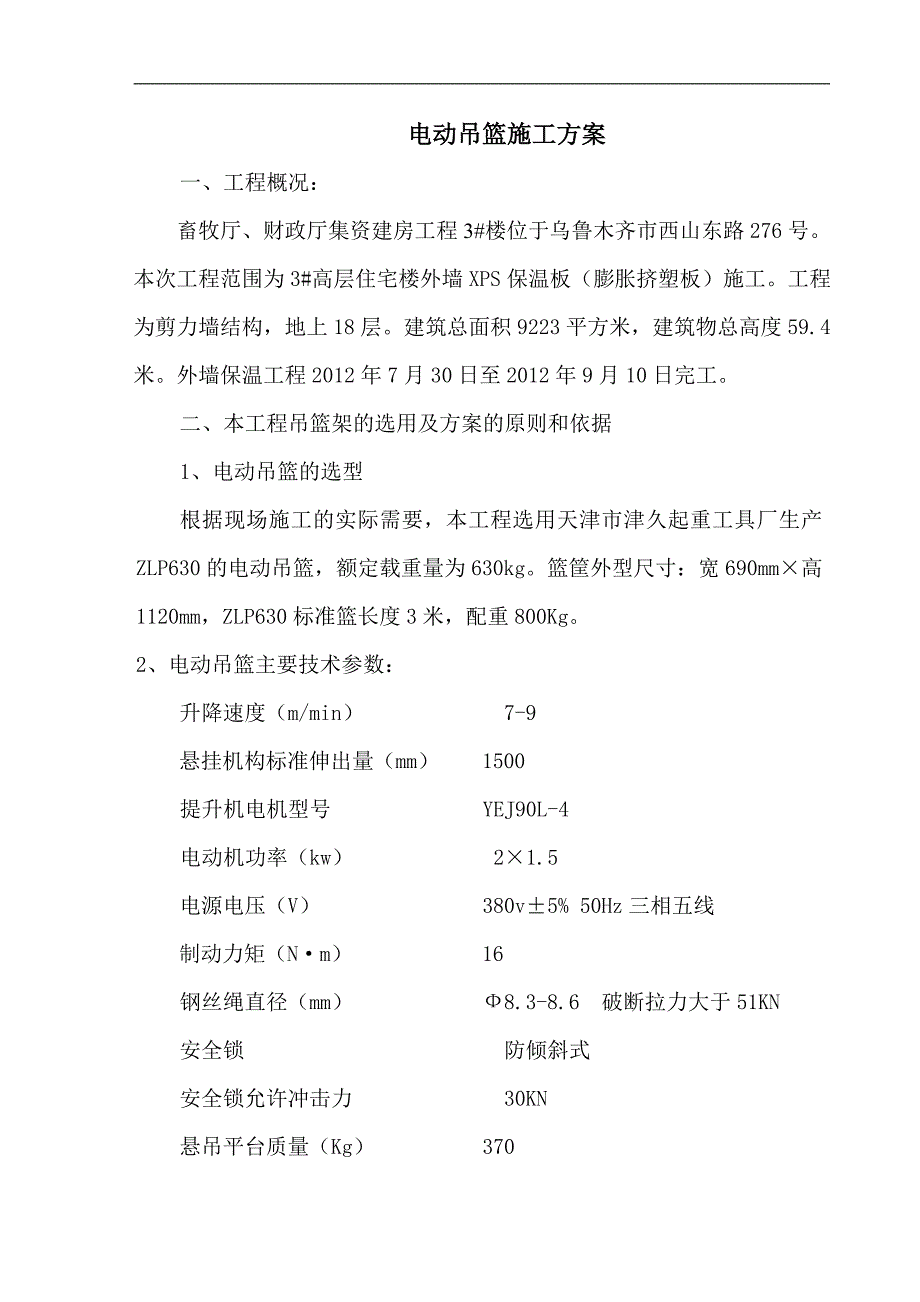

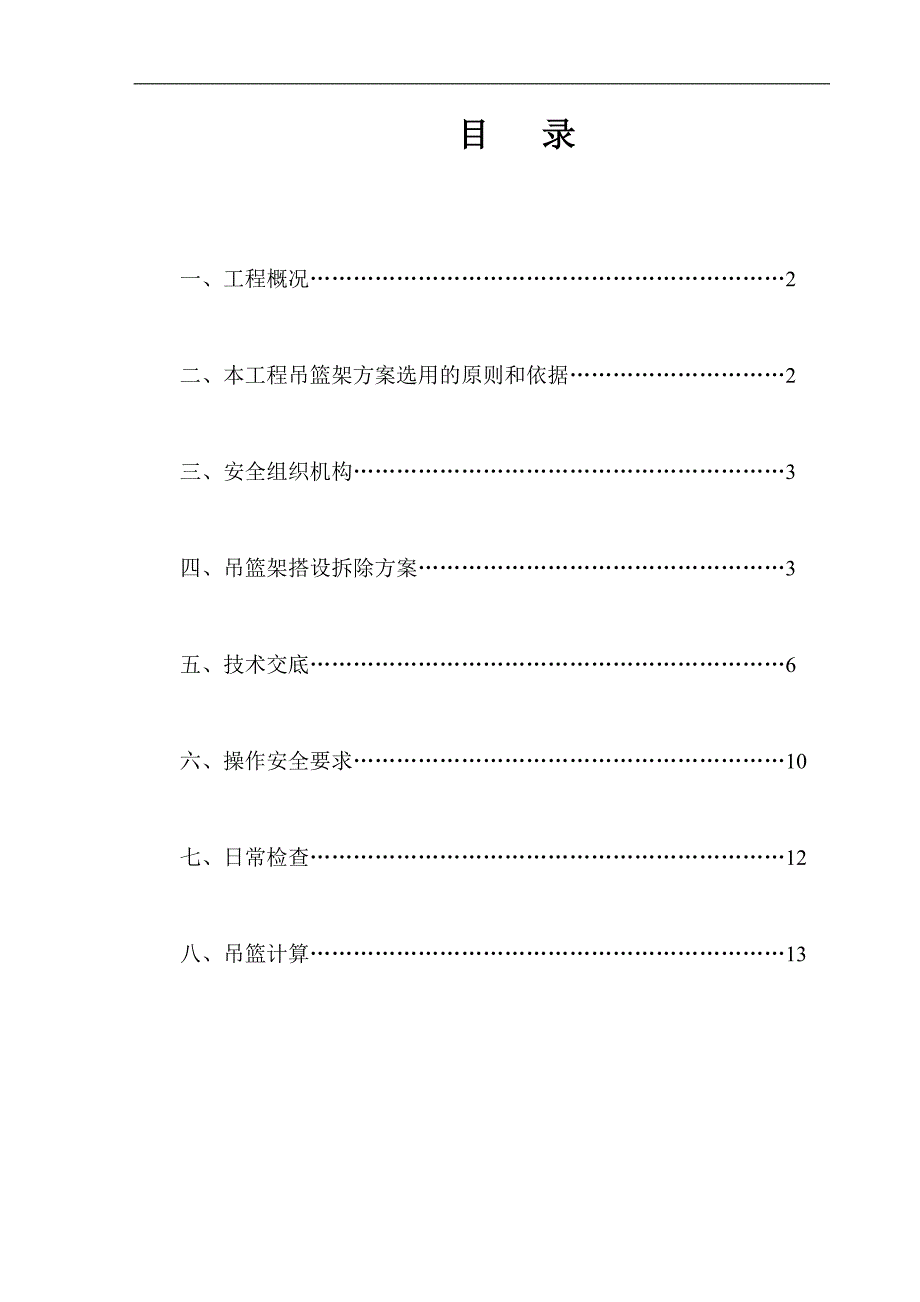

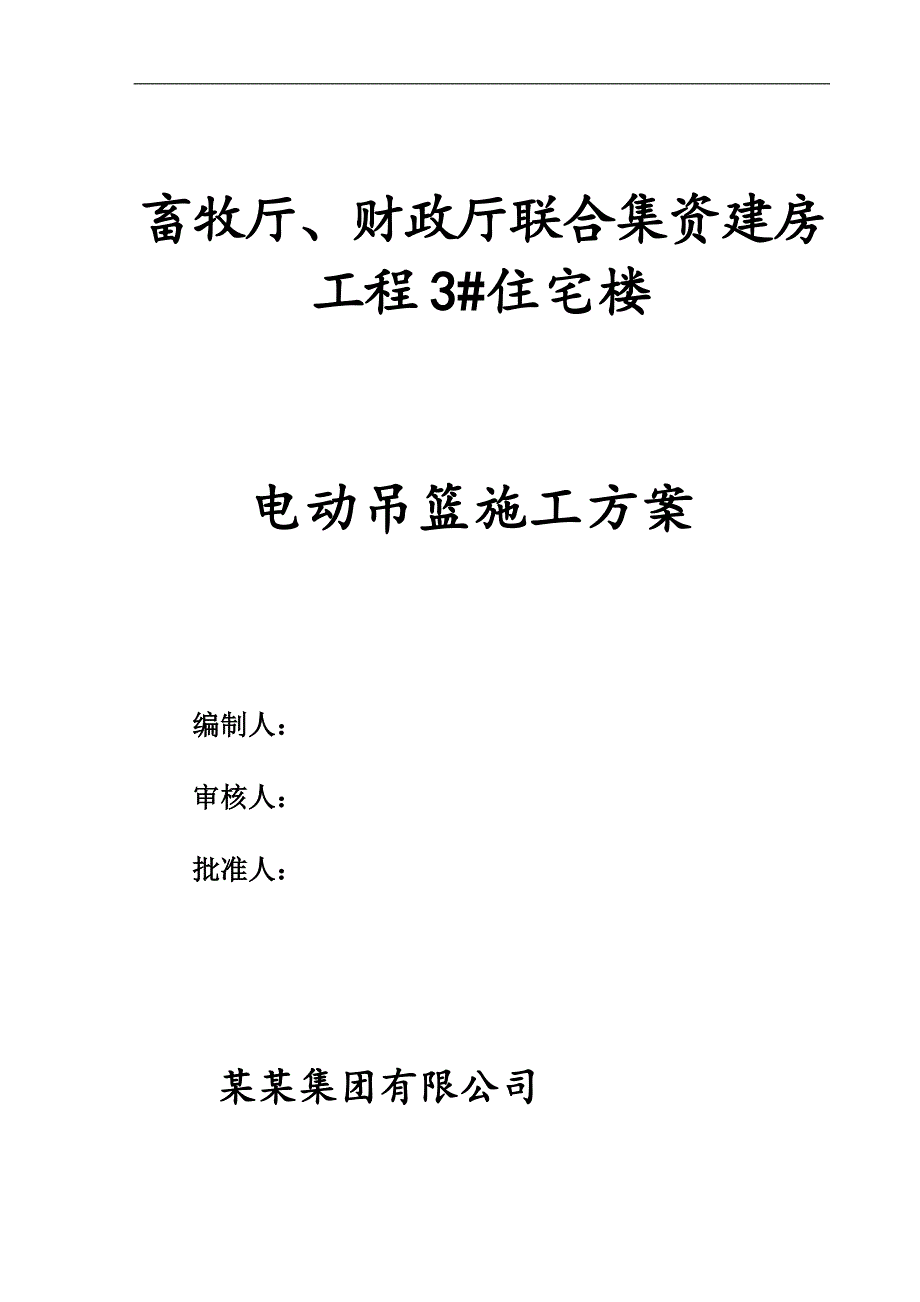

1、畜牧厅、财政厅联合集资建房工程3#住宅楼电动吊篮施工方案编制人：审核人：批准人：某某集团有限公司目 录一、工程概况2二、本工程吊篮架方案选用的原则和依据2三、安全组织机构3四、吊篮架搭设拆除方案3五、技术交底6六、操作安全要求10七、日常检查12八、吊篮计算13 电动吊篮施工方案一、工程概况：畜牧厅、财政厅集资建房工程3#楼位于乌鲁木齐市西山东路276号。本次工程范围为3#高层住宅楼外墙XPS保温板（膨胀挤塑板）施工。工程为剪力墙结构，地上18层。建筑总面积9223平方米，建筑物总高度59.4米。外墙保温工程2012年7月30日至2012年9月10日完工。二、本工程吊篮架的选用及方案的原则和依
2、据1、电动吊篮的选型根据现场施工的实际需要，本工程选用天津市津久起重工具厂生产ZLP630的电动吊篮，额定载重量为630kg。篮筐外型尺寸：宽690mm高1120mm，ZLP630标准篮长度3米，配重800Kg。2、电动吊篮主要技术参数：升降速度（m/min） 7-9悬挂机构标准伸出量（mm） 1500 提升机电机型号 YEJ90L-4电动机功率（kw） 21.5电源电压（V） 380v5% 50Hz三相五线制动力矩（Nm） 16钢丝绳直径（mm） 8.3-8.6 破断拉力大于51KN安全锁 防倾斜式安全锁允许冲击力 30KN悬吊平台质量（Kg） 370提升机质量（Kg） 25配重（Kg） 3
3、2块25 Kg 3、本工程吊篮架方案选用的规范和依据：1. 高处作业吊篮架JG/T50322. 高处作业吊篮性能实验方法JG/T5025-923. 高处作业吊篮架使用安全规则JG/T5027-924. 起重机械用钢丝绳检验和报废实用规范GB59725. 圆股钢丝绳GB11026. 高处作业吊篮用安全锁JG50347. 建筑施工安全检查标准JGJ59-998. 建筑施工工具式脚手架安全技术规范JGJ202-20109. 施工现场临时用电安全技术规范JGJ46-2005三、安全组织机构现场建立安全领导小组以项目经理为首的安全生产管理小组。专职安全员、各专业工种管理人员，班组负责人任职安全检查员。组
4、 长：陈 俊副组长：徐裕忠 成 员：曹卫东 翁锦荣 李四龙四、吊篮架搭设方案本工程围绕建筑物吊篮四周满圈搭设，施工面同时进行，建筑物共需吊篮20套。从18层屋面安装，吊篮悬臂机构需要布置在18层楼顶面。如果部分有特殊造型，造成安装条件复杂，需要在安装时根据实际情况在提前预留孔洞，（用于吊篮支架安装）。 悬挂机构悬臂机构是由80804方钢管1根，70704方钢管2根，前、后支架上主柱加强钢丝绳及配重块组成，用M16高强螺栓连接组装好后，支放在屋面。横梁连接好后总长5800mm。工作钢丝绳及安全钢丝绳从悬臂前端垂放下，每台吊篮2个悬臂。按吊篮所需长度拼接吊篮平台，吊篮体组装后在吊篮两侧分别安装提升
5、机、安全锁、限位开关，中间装有电控箱。每台吊篮有4根钢丝绳分别从悬臂垂下，2根工作用钢丝绳分别穿过提升机用于提升吊篮上、下工作，2根安全用钢丝绳分别穿过安全锁，用于防止吊篮的倾斜和坠落。电箱的要求：每台ZLP630型吊篮功率为2*1.5=3KW。全围20台左右，总功率为20*3=60KW，依据电工手册：I=P/U=60000/380=158A，配备使用带100A空开的电箱2个及对应的漏电开关，必须是一机一闸。吊篮施工过程： 进场：将吊篮和悬臂支架用货车运至施工现场，按照安装工艺流程图将吊篮 各部件运送到安装位置。安装前必须对进场吊篮部件进行检查核对。安装：将屋面进行适当的保护后，组织安装人员在
6、使用位置平坦处安装屋面悬挂装置，将配重块整齐码放在配重架上，并加以固定。配重块每块25公斤，加载配重块时，配重块数量应根据前梁悬伸长度、前后座间距离和悬吊载荷确定。屋面支架安装完成后，在地面对应的位置安装吊篮篮体。在支架和篮体安装之后，安装人员必须完成工作中的自检和互检程序，并重点检查各连接点的螺栓是否缺少和松动。ZLP630型电动吊篮悬挂机构示意图 a(1500mm) b(4300mm)女儿墙配重每块25公斤共32块。 前、后支架底部垫一定厚度和宽度的木板增加受力面积来分散力。 电动吊篮每台吊篮均设有一条保险绳，保险绳固定在屋内固定点上，保险绳沿墙放下。试验：在确认上述工作完成后，安装人员连
7、接好电源线，将钢丝绳穿到提升机和安全锁内，将吊篮上下运行3-5次，进行试运行。合格后施工相关各方安排设备验收。设备验收：屋面机构、钢丝绳、安全锁试验、试运行等。设备验收完成后，施工相关各方签署验收单。吊篮交付使用。移篮：需要的施工工作完毕后，需把篮体落到地面，拆除钢丝绳，把支架拆除运到屋顶，从新安装支架，挂号钢丝绳从新提升篮体。吊篮未着地不允许进行位置移动。移篮必须断电,防止误操作。拆卸退场：施工任务完成后，施工方拆卸吊篮，由工地提供垂直运输工具和安排搬运人员，将悬臂机构运至地面。吊篮拆卸程序如下：1、对吊篮全面检查，记录损坏情况。2、将平台停放在平整坚实地面。3、钢丝绳拆除。4、电源电缆拆卸
8、。5、悬挂机构拆卸。6、将拆卸的所有零部件放置规定位置、妥善保管。说明：关于吊篮的具体使用方法及相关的注意事项请参考电动吊篮技术交底兼安全操作规程和使用说明书。在吊篮日常使用过程中，需对工作吊篮进行保养和维修。五、技术交底：操作吊篮人员必须经过培训上岗，必须无恐高症等高空作业的生理缺陷，尤其应掌握应急措施。吊篮在使用过程中，严禁在三层以上上下人员及物料，以防坠人坠物。严禁交叉作业。工作吊篮不得超过2名工人操作，可以相互配合。吊篮内载荷应大致均匀，严禁超载。上篮人员必须系好安全带，当吊篮上下运行及停在空中作业时，作业人员必须将安全带扣在自锁器上，自锁器扣在保险绳上。吊篮操作人员应严格按照电动吊篮
9、技术交底兼安全操作规程进行施工。季节性施工措施：在雨季，将吊篮的提升机、电箱用无纺布包裹住，并在电缆和电控箱的各个承插接口处用防水胶布密封住以便尽可能的防止雨水进入。使用前，必须打开各承插接口，通风凉干。以免发生电器事故。吊篮内的操作人员必须穿防滑和绝缘电工鞋。雷雨天绝对禁止施工，并在雷雨到来之前彻底检查吊篮的接地情况。六级以上大风天气里，必须将吊篮下降到地面或施工面的最低点并固定好。对工程的成品保护工作：安装悬臂机构同时做好成品保护工作，对安装好的门窗及做好的防水层不得损坏，搬运配重及悬臂机构应轻拿轻放，前、后支架下垫木板，不得损坏防水层。对安装人员要做到技术安全交底。 电缆线及安全绳在女儿
10、墙上转角处应当由使用方采取软材料（如塑料布、麻袋片等）包裹，防止电缆线和安全绳的磨损及女儿墙角的损坏。严禁对悬吊平台猛烈晃动、“荡秋千”等。检查提升机正常的方法：将平台提升至离地1米高，停止后应无滑降现象，手动松开制动装置应能均速下降，其速度应小于10米/分。安全锁空中开启安全锁，首先点动提升低侧吊篮平台使安全锁打开。在安全绳受力时，切忌蛮力扳动，强行开锁。禁止安全锁锁闭后开动机器下降。禁止操作人员自行拆卸修理。安全锁必须加装绳坠铁。检查安全锁正常的方法：提升一侧电机，使吊篮倾角大于4-8度。测试安全锁是否锁绳，若不能锁住则停用此吊篮，必须更换安全锁方可使用。限位限位装置应保证齐全、可靠。工作
11、平台运行至极限开关后平台自动停止，此时应及时降低平台，使行程开关脱离限位块。检查限位正常的方法：在提升机工作的过程中，按动两端限位开关，平台应停止运行。电气系统检查电缆线及各个联接插头、插座有无破损、漏电等现象，指示灯工作是否正常。按动各开关按钮，应无异常。各电气元件必须灵敏可靠。电缆线在吊篮扶手处应采取抗拉保护措施。作业过程中应密切注意电缆是否被墙面挂住，若被挂住切不可硬拉，应上下活动吊篮使电缆放松，排除后方可运行。当吊篮下行离地面50公分时，应停下检查电缆线、钢丝绳是否有被吊篮压着的可能，排除后方可降落地面。吊篮停止使用时，必须将吊篮控制箱电源开关拉闸，当收工时不但要关闭控制箱电源同时将电
12、源总闸切断，使整根电缆线不带电。无论何种天气，收工时必须用防水布将电机、电箱严密包裹。上工前，应先将防水布摘下来叠放好，方可启动。随时注意电缆出现的破损情况，及时用绝缘胶布将破损处裹严，防止铜丝外露打火伤人。钢丝绳必须使用说明书规定的钢丝绳，穿绳正确，绳坠铁悬挂齐全。钢丝绳的报废应符合GB5972的规定。操作过程中，随时注意防止异物卷进电机和安全锁孔内。特别注意钢丝绳上不得有沙浆、玻璃胶等杂物。移篮屋面悬挂机构移动到新位置时，必须将垫木重新放置于加强绳立杆垂直点下方。垫木严禁使用砖石块代替。立杆下方垂直支点必须放在屋面可靠的承重支撑点上。新位置的横梁与大墙夹角不得小于45度。当屋面悬挂机构在检
13、修或移动时，必须在吊篮上设置“严禁使用”警示标志以防事故发生。吊篮移位后，必须通过验收后方能投入使用。应急措施施工中突然断电时，应立即关闭电器箱的电源总开关。判别断电原因，必要时可操作专用手柄，使平台缓慢降至地面。当发生松开按钮但不能停止上、下行时，应立即按下电器箱上的红色急停按钮，或者立即关上电源总开关，切断电源使悬吊平台紧急停止。然后让专业维修人员排除电器故障后，再进行作业。在上升或下降过程中，悬吊平台倾角过大，此时安全锁自动锁绳，应及时停止，提升低侧平台使悬吊平台接近水平状态为止，开锁后正常使用。当工作钢丝绳突然卡在提升机内，立即停机。严禁用反复升、降操作来强行排除险情。操作人员在确保安全的前提下撤离悬吊平台,并派经过专业训练的维修人员进入悬吊平台进行排险.故障提升机必须全面检修后才能投入使用。一端工作钢丝绳破断、安全锁锁住安全绳时,仍然采
