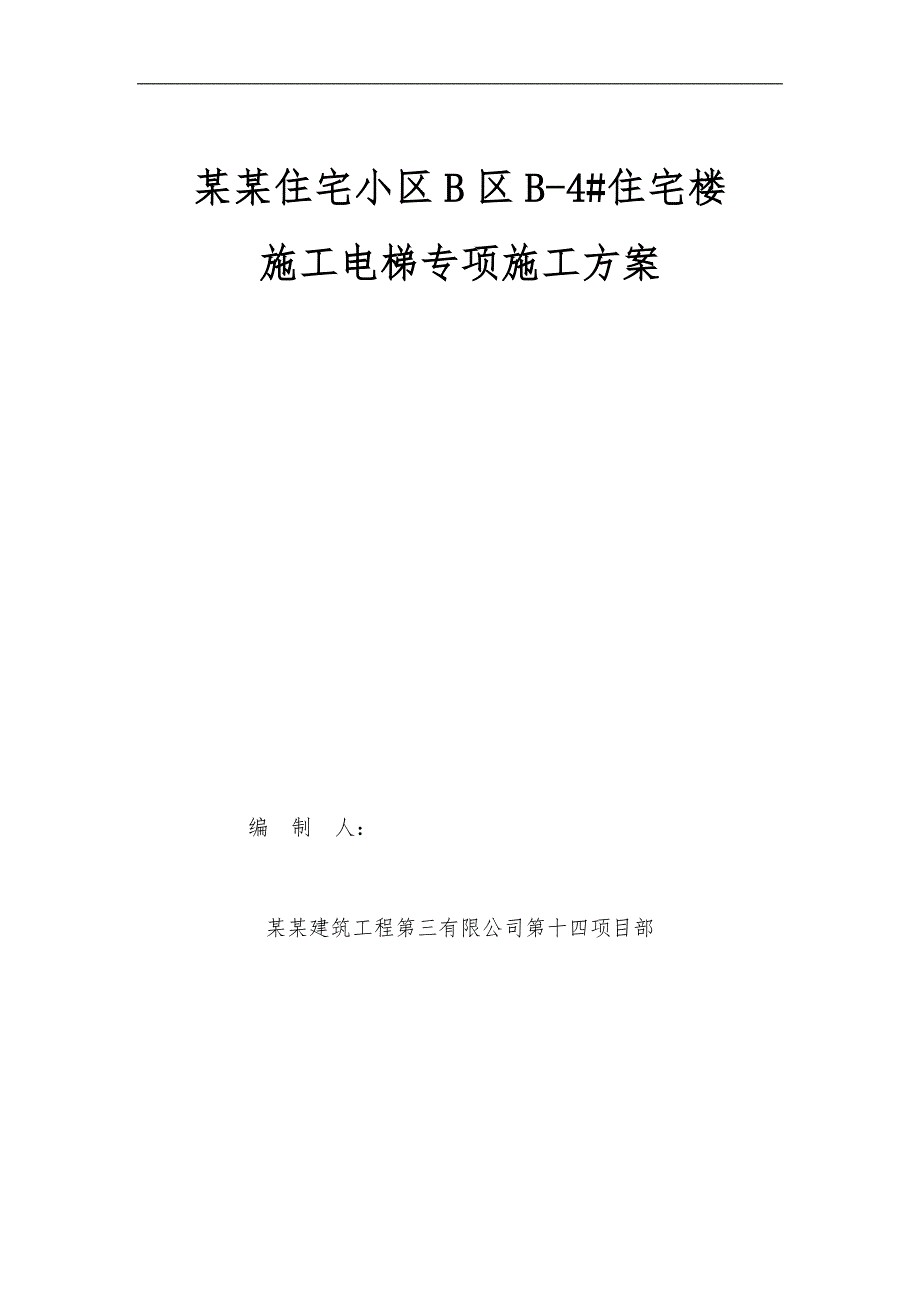

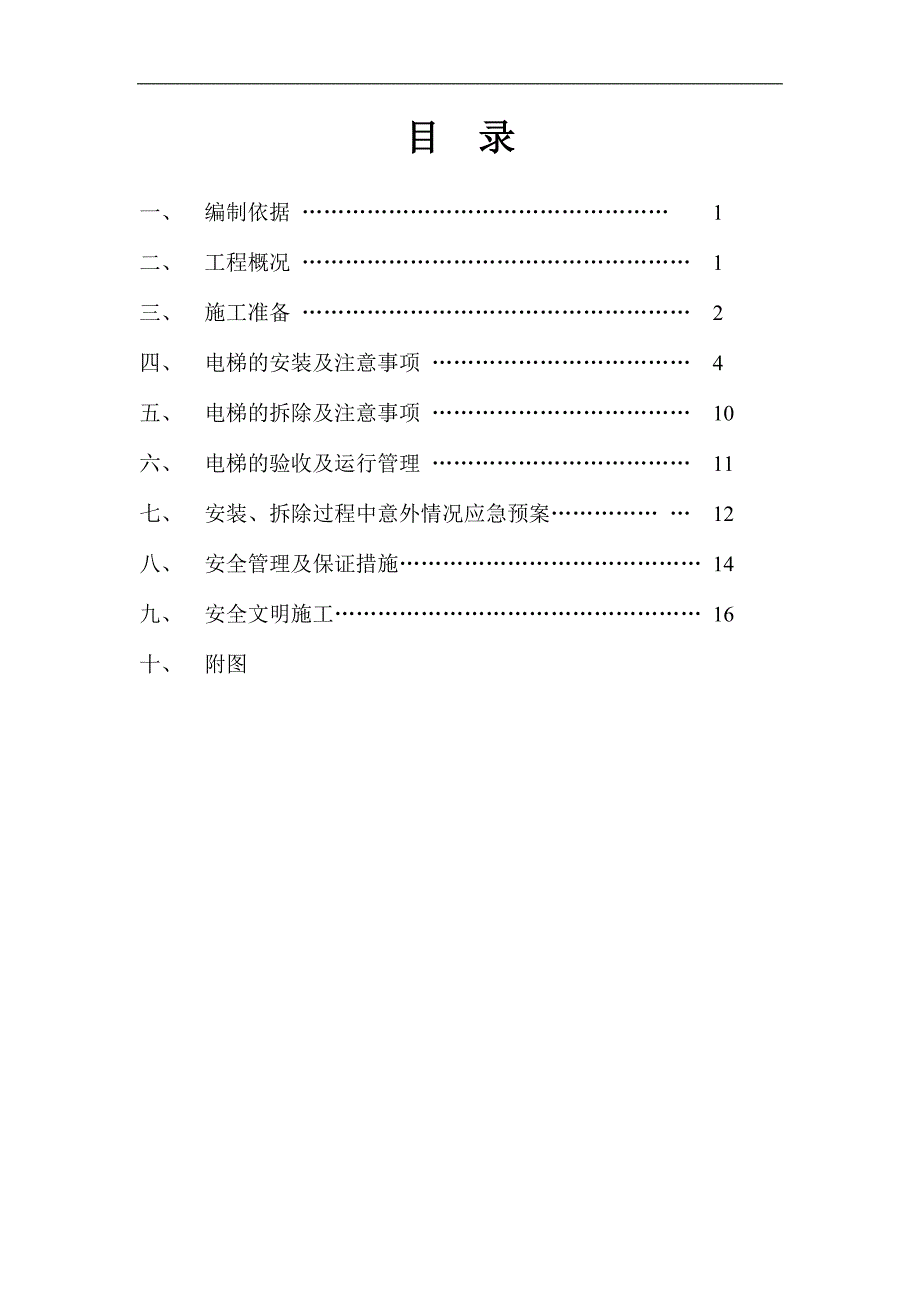

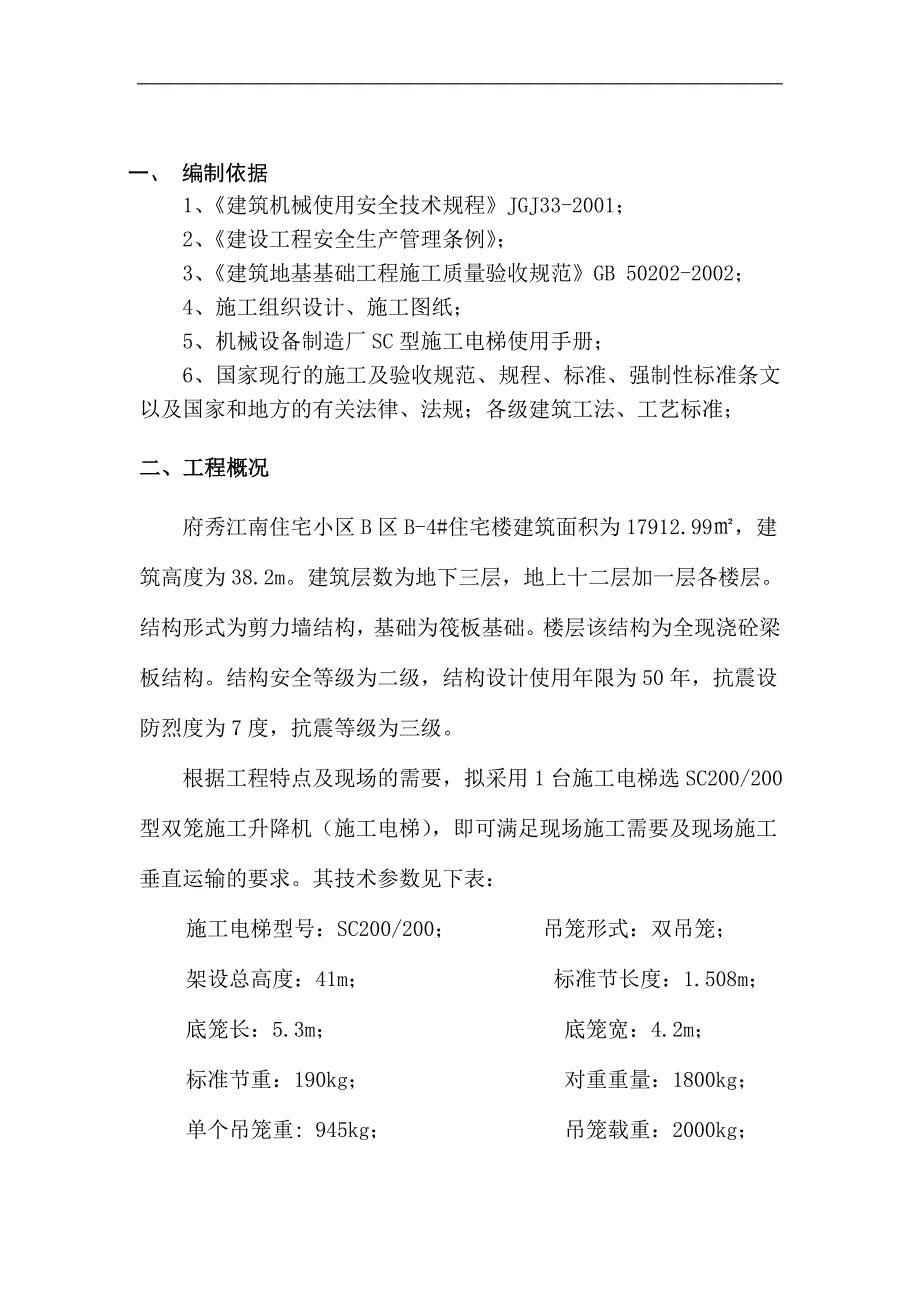

1、 某某住宅小区B区B-4#住宅楼施工电梯专项施工方案编 制 人：某某建筑工程第三有限公司第十四项目部目 录一、 编制依据 1二、 工程概况 1三、 施工准备 2四、 电梯的安装及注意事项 4五、 电梯的拆除及注意事项 10六、 电梯的验收及运行管理 11七、 安装、拆除过程中意外情况应急预案 12八、 安全管理及保证措施 14九、 安全文明施工 16十、 附图一、 编制依据1、建筑机械使用安全技术规程JGJ33-2001；2、建设工程安全生产管理条例；3、建筑地基基础工程施工质量验收规范GB 50202-2002；4、施工组织设计、施工图纸；5、机械设备制造厂SC型施工电梯使用手册；6、国家现
2、行的施工及验收规范、规程、标准、强制性标准条文以及国家和地方的有关法律、法规；各级建筑工法、工艺标准；二、工程概况府秀江南住宅小区B区B-4#住宅楼建筑面积为17912.99，建筑高度为38.2m。建筑层数为地下三层，地上十二层加一层各楼层。结构形式为剪力墙结构，基础为筏板基础。楼层该结构为全现浇砼梁板结构。结构安全等级为二级，结构设计使用年限为50年，抗震设防烈度为7度，抗震等级为三级。 根据工程特点及现场的需要，拟采用1台施工电梯选SC200/200型双笼施工升降机（施工电梯），即可满足现场施工需要及现场施工垂直运输的要求。其技术参数见下表：施工电梯型号：SC200/200； 吊笼形式：双
3、吊笼；架设总高度：41m； 标准节长度：1.508m；底笼长：5.3m； 底笼宽：4.2m；标准节重：190kg； 对重重量：1800kg；单个吊笼重: 945kg； 吊笼载重：2000kg；外笼重：1200kg； 三、 施工准备3.1、电梯基础设计及施工：根据施工现场的实际情况及建筑物的平面位置，确定施工电梯的位置：施工电梯（SCD200/200）安装在主楼南侧,地下车库三区顶，基础见附图，基础可根据生产厂家提供的使用手册结合现场实际土质，确定基础尺寸为6000mmx4000mm，C30砼，厚度为350mm，配筋双层双向HRB40012250，保证建筑物外皮距导轨架安装中心线为2800mm。
4、施工电梯安装在地下车库顶板上，安装总高度41米,考虑到动荷载、自重误差及风荷载对基础的影响，取荷载系数n=2.1。同时应能承受施工电梯工作时最不利条件下的全部荷载，加固后的总受力必须能承受的最大荷载不得小于P =吊笼重+护栏重+标准节总重+对重体重+额定载荷重）*2.1=（2*945）+1200+（26*190）+2*1800+2*2000*2.1=32823328KN。经设计院提供车库顶板荷载值为70/m,施工电梯基础面积为长6m*宽4m=24m,故电梯处车库顶板所能承受荷载为24*70=1680KN328KN,故车库顶板所承受荷载能够满足施工电梯的荷载重量，所以不需要另加设支撑。3.2、施
5、工机具及劳动力准备：安装前由电梯拆装队会同分公司安全设备部门、技术质量部门及项目部负责人查看现场，提出安全措施，配齐并检查安装电梯所需要的钢丝绳及吊具、吊索及各种小型工具。并由电梯拆装队负责清点所有的电梯零部件、连接螺栓、销轴及开口销，并将连接件涂抹黄油，同时对电梯构件进行全面检查，损坏的及时修整更换。电梯安装作业班组，由分公司设备处统一调配具有认证资格的电梯拆装队，由安全设备部门统一派人到现场指挥指导，现场项目经理协调配合，检查监督，项目部派现场电工、设备员、安全员及普工若干名配合，所有特殊工种作业人员必须持证上岗，且具有电梯装拆经验。组织全体安装人员认真学习电梯使用说明书及施工方案，进行详
6、细的技术交底。项目部负责清除电梯安装地段的各种杂物、平整好场地，保证道路畅通，以便汽车进场及吊装吊笼之用。浇筑砼基础后，进行专门验收，合格后（包括接地）方可安装。3.3、安全技术交底现场总指挥对电梯作全面检查，对安装区域安全防护作全面检查。同时司机对电梯各部机械构件全面检查电工对电路、操作板、控制、制动系统全面检查。吊装指挥对已准备的机具、设备、绳索、卸扣轧头等作全面检查。施工电梯的安装，接高、拆卸必须按照原厂规定进行，并制定安全作业措施，在拆装小组统一指挥下进行，并要有技术和安全检查人员在现场监护。电梯安装后，机身与地面的垂直度偏差不得超过1/1000。机身安装高度（m）204060100垂
7、直度公差允许值mm10202530电梯专用的临时配电箱，宜设置在机身附近，电源开关，应合乎规定要求，电缆线，只准许一根多股，不允许多根线。电梯的限位器等安全装置，并保证灵敏可靠。作业前重点检查：1) 机械结构的外观情况，各传动机构应正常。2) 各齿轮箱、液压油箱的油位应符合标准。3) 主要部位连接螺栓，应无松动。4) 钢丝绳的磨损情况及穿绕滑轮应符合规定。5) 供电、电缆应无破损。检查电源电压应达到380V，其变动范围不得超过20V，送电前启动控制开关应在零位，接通电源，检查金属结构部分无漏电后，方可开机。空载运转、试车等各机构的制动器，安全限位、防护装置等确认正常后，方可作业。机械维修保养尽
8、量利用施工空闲时间，机械出故障，尽快抢修，恢复工作，司机在不违反操作规程的前提下尽量配合施工生产保证全天24小时服务。电梯司机要积极主动与工地搞好配合，严格遵守工地劳动纪律，和一切规章制度，服从工地管理，听从工地指挥。作业人员必须听从指挥，有好方法和建议必须提请讨论，得到现场总指挥的同意后方可实施，不得自作主张和更改作业方案。安拆作业人员在用本工地塔吊吊运部件时，必须吊正保持平稳，保证吊到位时组装方便。安拆作业人员严禁饮酒后上岗。四、电梯的安装及注意事项4.1 安装前的准备4.1.1、场地清理、扫除场内道路上的障碍物，保证具备应有的作用空间，作业区域上空，无高压电线电缆。4.1.2、组织安装作
9、业队伍，工作前必须进行安全任务书技术交底。4.1.3、所有作业人员必须戴好安全帽，高空作业人员系好安全带，对索具、起重机具、手拉葫芦，专用扳手及其它辅助工具认真检查，不合格一概不准使用。4.2 基础的浇注在现场确定升降机的安装位置后，需对地面周围场地作好平整，并根据护墙距和基础形式浇注钢筋混凝土基础（基础砼强度达80以上方可安装），使基础地耐力在0.1兆帕以上，承受45T以上的静压力，地脚螺栓应与基础主钢筋焊牢，详细尺寸布置见基础施工图（附后）。4.3 防护围护安装4.3.1、把围栏的基础底架吊运到准备好的混凝土基础平面上，旋上与基础预埋底架连接的M30四只螺栓，但暂不拧紧。有钢垫片插入基础底
10、架和基础之间的位置，以调整基础底架的水平度（用水平仪校正），钢垫片一定在垫实。然后用较小的力矩拧紧连接螺栓，尔后用螺栓350 Nm的预紧力矩安装好包括第一、第二标准节在内的三节标准一起吊装到基础底架的标准节底座上，并在装好相应的缓冲弹簧座后，用M24的螺栓将导架与基础底架连接紧固，预预紧力矩为350 Nm）。用经伟仪或铅垂线在两面个方向上检查导架与水平面的垂直度，要求导架的垂直度误差3。当导架的垂直度满足要求后，方可进一步用700Nm的预紧力矩拧紧基础底架与基础预埋底架之间的连接螺栓。在基础周围安装门框、接长墙板、侧墙板及后墙板。方法是：把这些部件本身连接成整体的同时，将它们的下槽钢与基础底架
11、的六个端头相连接，然后通过托架再把后墙板、门框和接长墙板的下槽钢与预埋在混凝土基础里的地脚相连接。最后用可调拉杆将接长墙板与导架标准节连接起来，并通过可调拉杆的调节，调整门框的垂直度。4.3.2、施工升降机底层三面设置安全防护栏。4.3.3、楼层每层通往施工升降机的通道应设自闭式安全防护门。4.4 导轨架安装先把标准节I、II安装在基础架接口上，拧紧联接螺栓，然后逐节安装其余标准节，在每次标准节安装前应分别在标准节插口清除杂物，并涂抹少量黄油，在每加高10m后应检查导轨架垂直度1/1000。一旦发现超差应及时用斜支撑加以校正。在标准节加装到9M后必须按说明书要求加设附着支撑架，一端与标准节固定
12、，另一端用扣环与过道竖杆并列四杆用联接块固定在防护围栏后墙板上，从基础一直架设到顶，每隔3M架设过桥联杆，中间两根竖杆由护墙撑杆连接到预埋在建筑物上的支撑底座，要求墙面能撑受53KN的反力，过道竖杆兼作层平台楼框架，以便加设登楼跳板，每次末节（最高节）过道竖杆上均需套上防水盖子。4.5 吊笼安装4.5.1将传动机构上的压轮调到最大偏心位置，卸下吊笼上的安全钩及对安装有影响的滚轮，松开吊笼内电动机上的制动器。4.5.2用起重设备吊起吊笼，从导架上方将吊笼对入导架，使其正确就位，将吊笼平稳地放在有适合高度的垫木上。4.5.3 重新安装卸下的安全钩和滚轮，调整压轮和各侧滚轮的偏心距，使各侧滚轮与标准
13、节立柱管的间距为0.5，压轮与齿条背面的间隙为0.5，并最终使传动齿轮和齿条的啮合侧隙保证0.20.3，同时保证防坠安全齿轮和传动齿轮在宽度方向的中心平面处于齿条厚度的中间位置。4.5.4 解除楔块使电动机制动器复位（如果采用拧紧“制动器松闸拉手”上的两个螺母的方法来松）4.6头架和对重装置的安装4.6.1 把头架、绳索护架等吊到吊笼顶。4.6.2把吊笼升到导架顶端以下500毫米，用安装起重吊杆把头架吊到导架顶，并用螺栓固定。4.6.3把绳索绕过头架的滑轮并放低到地面的对重上。4.6.4在吊笼顶上安装钢绳护架。4.6.5靠地面人员的帮助，把钢丝绳索系结到对重上，并用钢绳夹紧。4.6.6调整钢丝
14、绳，使绳索偏心绳具限位开关位于限位样板中间。4.6.7确保对重通道畅通无阻，对重滚轮与导轨的总间隙应调整到1毫米。4.6.8当对重碰缓冲弹簧时，吊笼顶离头架的距离要确保300毫米以上。4.7电气安装4.7.1电缆安装现场供电箱距升降机电源箱应在20m以内，保证供电质量。4.7.1.1、将供电电缆从升降机上的电源箱内总电源开关接入现场供电箱；4.7.1.2、将电缆线以自由状态盘入电缆笼内；4.7.1.3、电缆线一端从电缆笼底部引出接入电源箱，另一端通过电缆托架引到吊笼内接入电控箱；4.7.1.4、电缆笼安装在电缆托架下方，使电缆线在其中心并可自由的拽出或盘入电缆笼内；4.7.1.5、电缆导向架按施工图要求固定在过道竖杆上，并保持在电缆筒上方的同一垂直线上。4.7.2电气装置检查在调试前，先用起重设备安装一、二标准节，然后按如下步骤进行调试：4.7.2.1、接地电阻测试仪测量升降机钢结构及电器设备金属外壳的接地电阻，不得大于4；4.7.2.2、用500V兆欧表测电动机及电器元件的对地电阻应不小于1M；4.7.2.3、检查各安装控制开关，分别打开吊笼笼上各个门，触动断绳保护开关，上下限位开关、极限开
