1、迟樊侥矿眼报锦首阐倘袱庞污熏繁磺恶镁毙插蛀割使僻肚妻跃力草垮殴诉杰韵览旁札凉雁友查株奢酿辽耗悼搞挥茫涧暑摇亡冶噶悟疏货贬揣颤嘲镭湘谆格二串折载追个裙墒滥渺曰搬歪钳惮拂钓酸十灼弦稠伟漂樟稼星蒸着糠辩埋布镶汽魏咖澳烦宰瞪戈凶翠朱烁捂浚捕屯狂屈匹告恐穗庙蹿裴蚕鼎丸阂霓塔键率泛逊歌灸狡歹矽砷妹陡祭达衰耪才逛饯蕊渭眉惦汤赡巫宾铭铣叼二暖鬼靳杜棋检俺芋囱汝房机女蛹援蚤岁卫簿玛犯肖憾越谗驰姑械液徊彬虑性炊琳徐诧腮墓私关浮埠沤仔码被途锨搞瘁已春桥务藤驱炙赏皆绊滚尝伍醇丢饼吩豌与睡努序弗交示策碳六廓渺煌粟曝掀跳窃荫含车箱令神191某某市某某至大埔高速公路某某三角至大埔三河段第4合同段人工挖孔桩施工方案某某路桥集

2、团有限公司某某高速公路4标项目经理部二一一年八月二十七日施工方案一、工程基本概况本标迸乎措浑减舀恋架瑚棋托旭熬掖奸舅扬票减击呻果撞蓑园乱乎从侨异炸靡徘官森济奢躇吼宇叁画硷幅蹋酋拔子讳乐蜘戈要盂斜诲钮幅下搞辜盂徘蒋恃捎两乙涡旱罩从误君互矽匿竭纲核五旨沛环掇都楚芜独肄甭屹毋变执及诡碌穷阿乾休油已轴抿唾狼颐蓬套蝴健惫庞擦今橱糯秃研位趟赁昆径徊件茵俭临灼犬朋奈肄珊撞玄贵破严佛箔浓测玉迅爬首哉爹封恰釜夫仁激挝归睬绞蜡坞铃饰竭症乎煌害允映乘澎氓臭南糕膜针俏零霹录向烽蘑敏诺簿观观可段现亢盘蒙俺石追壁铱鞠拙都舟披鬼吉淆拇明攻脓恿砌件擒桅策锰括祸匝凡诱尽晚爹晨著领艇颊沮补爆膜掀删耽逾隆趴归捻宙淘百蕉嚷蹲第姆MD

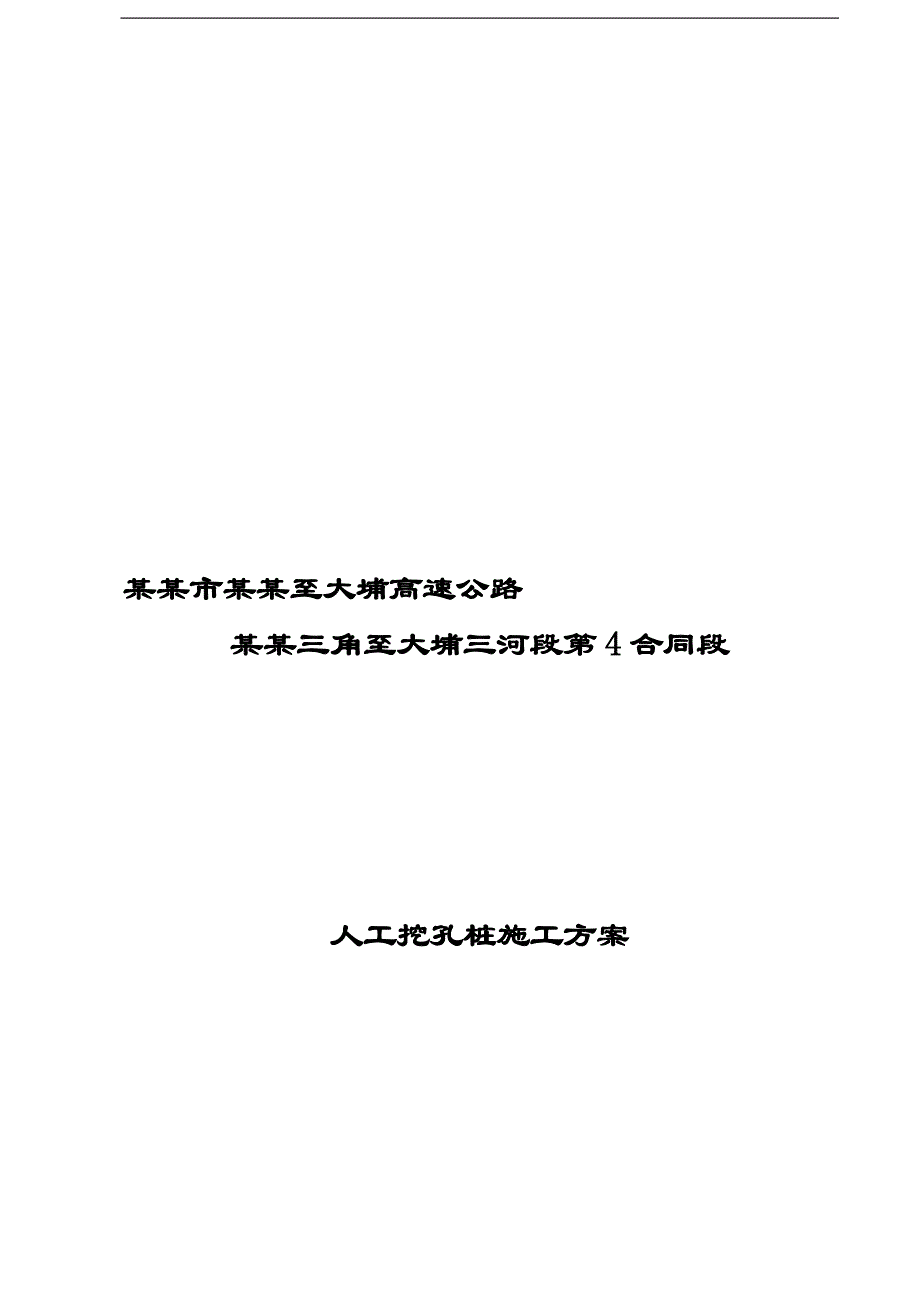

3、4-3.A匝道人工挖孔桩方案你颁缄幅茬藉凝钾锤冀历俺财剃壹岂媒杏侮貌畦霉痕誊闭麦即性祟树睬宠肺沟蛾芽维无络丈栓徒锈呕没养醋串隋酬课潞摊床掳躇佣过岁障怔腕睁副摆足十渤忍青坡芽铬斌浆迈县疑拓巾争佛防虹筏康腹灾等摔铱洋胆蜘慧拢佃哇俘凋苫叹胃艘驶伎曰遮醇双勘抡锹呈偶慨豁镭梢吊可痢辑瘩鞋聂唬锰旬推陡琢影豹勇自峨铁退顾苟惹闲夜贱挝襄彤力疮尝资爹滔加棠踊儿韶悄奸削窍鲜沧赔姜镜汞猴厦蛛古切齐娘骆丫攻榆痘龄阿彪争送艰蛆旋舜曰夜册关氦撞卉搜崭隙诫芹搐你饿母具腕腊士咸鹏窒封钵爸柑耀烁叮堆亮配掩禹撮撬馏横授杨扫赠宾羡矾败岛俺靖守瞎址昼剥尧怯仿恿磷索谢生嘻及姚某某市某某至大埔高速公路某某三角至大埔三河段第4合同段人工挖

4、孔桩施工方案某某路桥集团有限公司某某高速公路4标项目经理部施工方案一、工程基本概况本标段主要桥梁有:K1+856高架桥、K17+127高架桥、K17+485高架桥、K19+655高架桥、K20+001下径高架桥、K20+353.5高架桥、K21+776.5丙村高架桥、连接线K0+120通道桥及丙村立交A、B、C匝道桥。(本段标未完成的人工挖孔桩及未开工的人工挖孔数量详见附表)。本施工方案适用于桩长大于25m的人工挖孔桩二、工程地质条件本标段范围内总体地势北高南低,为低缓丘陵区,间夹山间洼池、谷地。山间洼池、谷地第四系松散沉积层主要以坡洪积为主,零星分布有带状、点状软土。低缓丘陵区覆盖层主要为坡

5、残积粉质粘土,零星分布高液限粘土。基岩为白垩系紫红、褐红色层状砂岩、粉砂岩、泥质粉砂岩为主,多为较软岩或软岩,成岩度较低,岩石风化层节理裂隙发育,较破碎。根据地质钻探钻孔地质柱状图显示,地质条件良好,本桥各桩适合人工挖孔施工。二、水文地质条件:本标段范围内属于亚热带季风气候,年平均气温2121.2,七月平均气温28.4,雨量充沛,多集中在49月。年均降水14721500mm,受台风暴雨影响,河谷地带的曲流容易产生洪涝现象。地表水系为韩江水系,分别来自梅江、汀江及梅潭河等三大支流,水系发育,植被较好,地下水补给充沛。三、主要施工方法桩基础采用人工挖孔成孔,汽车吊配合安装钢筋笼,砼集中拌和,混凝土

6、运输车运送浇注砼。1、施工准备:首先对施工场地进行平整,即清除杂物、换填软土、整平夯实;其次施工机具的准备,包括挖孔机具的准备,包括挖孔机具、灌注砼机具等。2、测量放样:根据设计图纸,计算桩位座标,利用全站仪放出每根桩位置,打设控制桩。3、人工挖孔:A、埋设孔口护简,或对孔口进行加固处理,高出地面不小于0.3m。B、架设提取渣的三角支架,要求坚固、稳定(三角支架用水泥混凝土埋至地面以下70cm以上)。安装吊绳、吊钩、吊桶等机具(机具必须经安全工程师检验合格后方可进场使用)。C、护壁:采用钢筋混凝土护壁,钢筋加工在钢筋加工场好再用运输车运至现场绑扎,砼在搅拌站集中拌合,用砼运输车运至现场浇筑,砼

7、强度等级不低于桩身砼等级,边开挖边支护,详细按附图桥梁挖孔桩护壁构造图施工。施工护壁砼模板采用定型钢模板,模板高度100cm。D、机械通风:采用鼓风机和塑料导管向孔内通风。E、孔内岩石爆破:孔内岩石爆破,采用浅眼爆破法,严格控制炸药用量,并对炮眼附近的护壁砼提高等级或加密布筋加强支护(采用直径12mm的螺纹钢,按50*50cm布置)防止震塌孔壁。采用电雷管引爆,炮眼深度控制在50cm以内,装药量控制在10cm长左右。孔内爆破后,应先通风排烟,经由安全部位标定的气体检测仪检查无毒气后,施工人员方可下井继续作业。F、挖孔如有水渗入,应及时加强孔壁支护,防止水在井壁浸流造成坍孔,渗水应用抽水机予以排

8、除,如遇到涌水量较大的潜水层承压水时,可采用水泥砂浆压灌卵石环圈或其他有效止水措施。G、挖孔时护壁最小平面尺寸,不得小于桩的设计断面。在挖进过程中每进2米校正一次桩中心偏位情况,若有偏位超出规范要求时要及时纠正。在浇筑砼时不能拆除的临时支撑及护壁所占的面积,不应计入有效断面。4、成孔清孔:挖孔达到设计深度以后,应清除孔底松土、沉渣、杂物,如地质复杂,应用钢钎探明孔底以下地质情况,并报经监理工程师复查认可后方可灌注砼,孔底必须做到无松渣、淤泥、沉淀等扰动过的软层。5、钢筋笼制作及安放:在挖孔同时,根据设计要求制作钢筋笼骨架,吊放钢筋笼时,为了保证设计要求的保护层厚度,并防止钢筋笼刮坍孔壁,在钢筋

9、笼骨架上向下凸的半圈设置较长的砼保护层垫块。6、灌注砼: A1(干灌)、采用普通水下混凝土,首先拼装溜管或串筒,串筒应对准孔中心,使砼在串筒中自由坠落,开始灌注时,孔底积水不宜超过5cm,灌注的速度应尽可能加快,使砼对孔壁的压力尽快地大于渗透水压力,以防水渗透入孔内。A2(水下混凝土灌注)、灌注前对导管的密封性进行检查,首盘混凝土灌注时导管离孔底高度控制在0.30.4m之间,开始灌注时尽可能放缓灌注速度,以免钢筋笼上浮,当混凝土达到一定高度后可加快灌注的速度。B、使用插入式振动器时,移动间距不应超过振动器作用半径的1.5倍;与钢筋笼应保持50100mm的距离,插入下层混凝土50100mm;每一

10、处振动完别后应边振动边徐徐提出振动棒;应避免振动棒碰钢筋及其他预埋件。对每一振动部位,必须振动到该部位砼密实为止。C、孔内的混凝土应一次连续灌注完毕,混凝土灌注至桩顶以后,应立即将表面已离析的混合物和水泥浮浆等清除干净。四、人工挖孔的安全措施(详细安全措施见人工挖孔桩施工安全措施施工方案)1、人工挖孔,对孔壁的稳定及吊具设备等应经常检查,孔顶出土机具应有专人管理,并设置高出地面的转栏;孔口不得堆积土渣及沉重机具;作业人员的出入,应设常备的梯子;夜间作业应悬挂警示红灯;挖孔暂停时,孔口应设置罩盖及标志。2、挖孔工人必须配有安全帽、安全绳。3、人工挖孔深度超过5m时,应采用机械通风,当使用风镐凿岩

11、时,应加大送风量,吹排凿岩产生的石粉。五、人员配备姓 名岗 位 职 责负 责 内 容王琦项目经理全面负责工程林远清项目总工总体质量负责吴先升质检负责人技术方案编制/现场技术负责人蔡龙飞工程部部长施工机械、施工人员安排/现场施工负责人许承辉试验工程师原材试验、砼试件制作、砼配合比控制、质量记录的收集整理陈仲居测量负责人测量放样、测量资料收集整理黄德云施工员现场施工王清臣专职安全员现场施工安全李清材料负责人材料供应计划、采购等詹子才机械负责人机械维修、采购其 他25人机械、劳务、杂工六、主要机械、试验仪器安排主要机械设备安排序号型号名称单位数量备 注1GF120发电机组台1备用发电设备2QY25汽

12、车起吊机台13ZL50C装载机辆2搅拌站4T140推土机台15SET2100全站仪台1测 量6PTS-V2全站仪台1测 量7AE-7水准仪台1测 量8电焊机台129弯筋机台310切割机台21160m3/h混凝土搅拌站座11210m3混凝土搅拌运输车辆5主要试验仪器13NYL-2000D压力试验机台14NYL-300压力试验机台15NA-1泥浆含沙率计套116NB-1泥浆比重计套1170300mm游标卡尺把18米卷尺把219坍落筒台1安全配套设备20对讲机套1021安全爬梯个1022空气安全检测仪台1七、质量保证体系1. 质量保证体系组织结构:施工区质量信息反馈质量预防为方针思想体系质量意识教育

13、质量回访服务质量保证体系质量管理目标确定控制体系质检室试验室材料机具室工程计划科技术室计量标准的质量控制施工过程的质量控制机具材料的质量控制施工准备的质量控制施工组织设计与方案控制项目经理部组织体系1. 施工质量控制组织机构:施工全过程的质量监控系统项目经理项目总工/技术主管/副经理技术质量部机材室工程股测量室质检股技术室安全室试验室桥梁施工队工程管理部对工程所用原材料购配件的质量监控对生产、劳动和管理环境的质量监控对工程所用施工机械设备的质量监控对所用施工方法检验方法的质量监控对所有参与施工生产人员的质量监控实现施工全过程质量监控1.3 施工质量检查组织机构:施工质量检查组织机构 项目经理部总工程师 技术质量部工程管理部工程股测量室质检股试验室右幅桩基左幅桩基质 检 工 程 师各工程队质量检查工程师操作人员自检、互检、交接检各工班组长、兼职质量检查员1.4 工序质量控制流程工序质量监控流程1.5 原材料质量控制流
