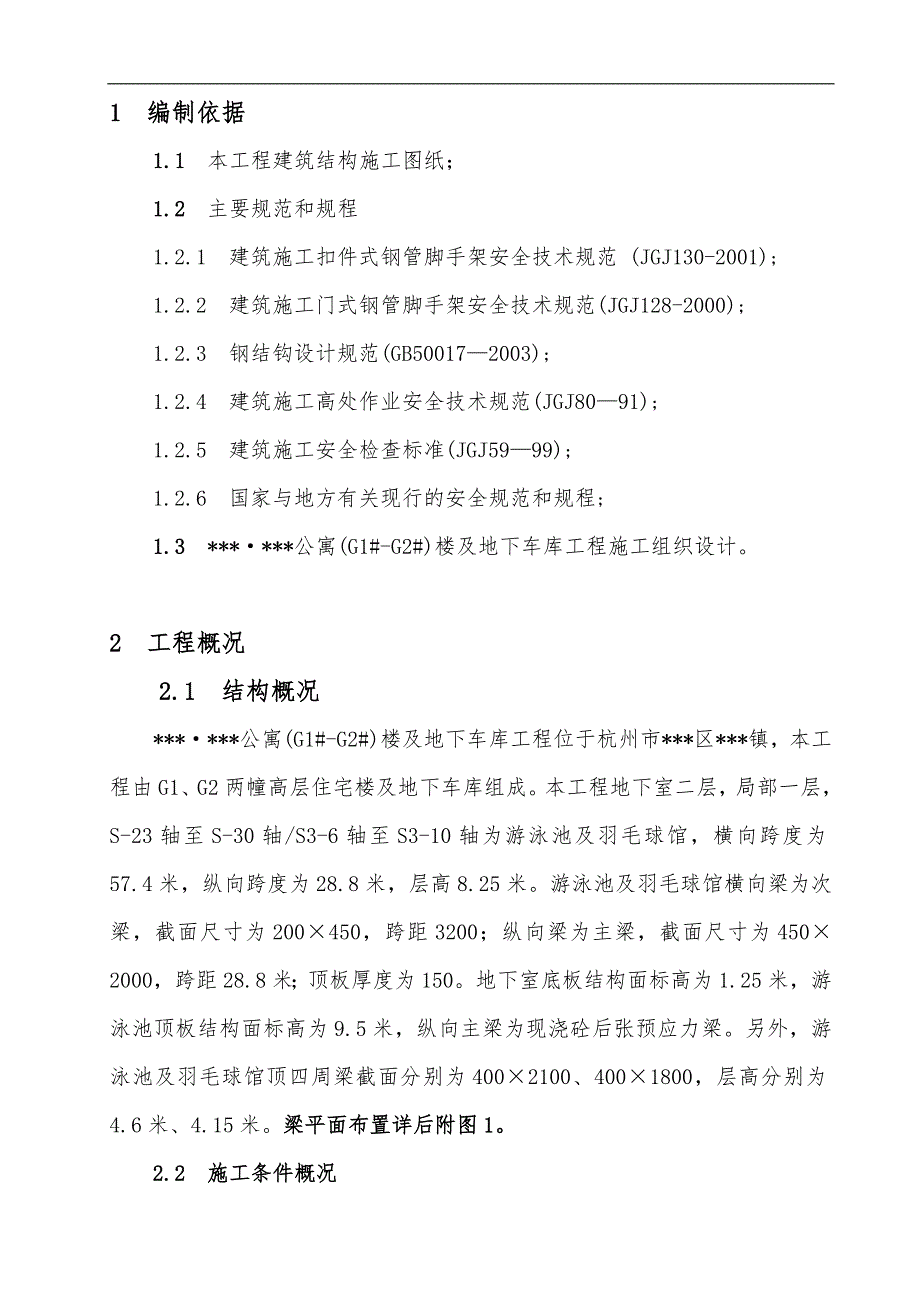

1、1 编制依据1.1 本工程建筑结构施工图纸; 1.2 主要规范和规程1.2.1 建筑施工扣件式钢管脚手架安全技术规范 (JGJ130-2001);1.2.2 建筑施工门式钢管脚手架安全技术规范(JGJ128-2000);1.2.3 钢结钩设计规范(GB500172003);1.2.4 建筑施工高处作业安全技术规范(JGJ8091);1.2.5 建筑施工安全检查标准(JGJ5999);1.2.6 国家与地方有关现行的安全规范和规程;1.3 *公寓(G1#-G2#)楼及地下车库工程施工组织设计。2 工程概况2.1 结构概况*公寓(G1#-G2#)楼及地下车库工程位于杭州市*区*镇,本工程由G1、G

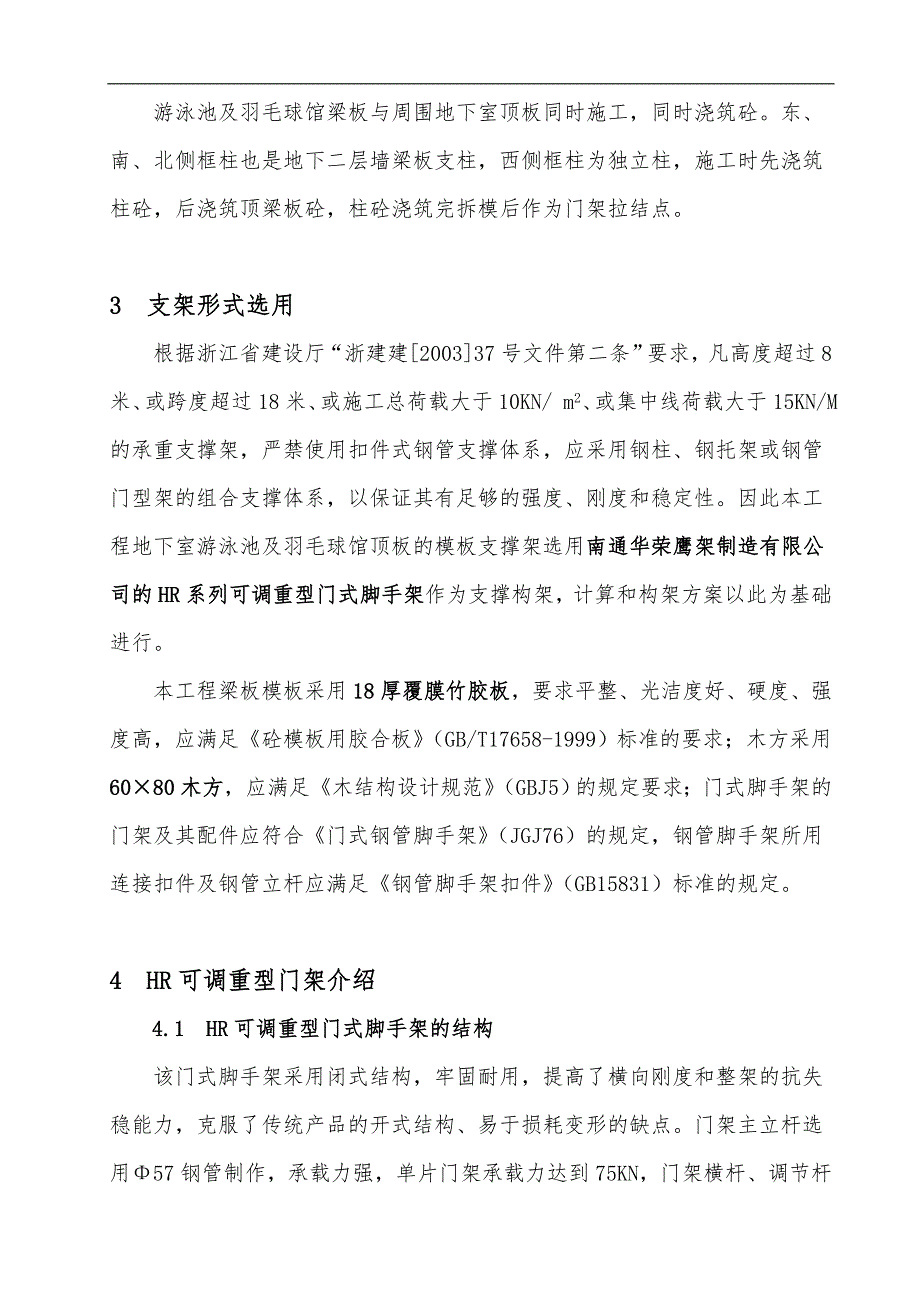

2、2两幢高层住宅楼及地下车库组成。本工程地下室二层,局部一层,S-23轴至S-30轴/S3-6轴至S3-10轴为游泳池及羽毛球馆,横向跨度为57.4米,纵向跨度为28.8米,层高8.25米。游泳池及羽毛球馆横向梁为次梁,截面尺寸为200450,跨距3200;纵向梁为主梁,截面尺寸为4502000,跨距28.8米;顶板厚度为150。地下室底板结构面标高为1.25米,游泳池顶板结构面标高为9.5米,纵向主梁为现浇砼后张预应力梁。另外,游泳池及羽毛球馆顶四周梁截面分别为4002100、4001800,层高分别为4.6米、4.15米。梁平面布置详后附图1。2.2 施工条件概况游泳池及羽毛球馆梁板与周围地

3、下室顶板同时施工,同时浇筑砼。东、南、北侧框柱也是地下二层墙梁板支柱,西侧框柱为独立柱,施工时先浇筑柱砼,后浇筑顶梁板砼,柱砼浇筑完拆模后作为门架拉结点。3 支架形式选用根据浙江省建设厅“浙建建200337号文件第二条”要求,凡高度超过8米、或跨度超过18米、或施工总荷载大于10KN/ m2、或集中线荷载大于15KN/M的承重支撑架,严禁使用扣件式钢管支撑体系,应采用钢柱、钢托架或钢管门型架的组合支撑体系,以保证其有足够的强度、刚度和稳定性。因此本工程地下室游泳池及羽毛球馆顶板的模板支撑架选用南通华荣鹰架制造有限公司的HR系列可调重型门式脚手架作为支撑构架,计算和构架方案以此为基础进行。本工程

4、梁板模板采用18厚覆膜竹胶板,要求平整、光洁度好、硬度、强度高,应满足砼模板用胶合板(GB/T17658-1999)标准的要求;木方采用6080木方,应满足木结构设计规范(GBJ5)的规定要求;门式脚手架的门架及其配件应符合门式钢管脚手架(JGJ76)的规定,钢管脚手架所用连接扣件及钢管立杆应满足钢管脚手架扣件(GB15831)标准的规定。4 HR可调重型门架介绍4.1 HR可调重型门式脚手架的结构 该门式脚手架采用闭式结构,牢固耐用,提高了横向刚度和整架的抗失稳能力,克服了传统产品的开式结构、易于损耗变形的缺点。门架主立杆选用57钢管制作,承载力强,单片门架承载力达到75KN,门架横杆、调节

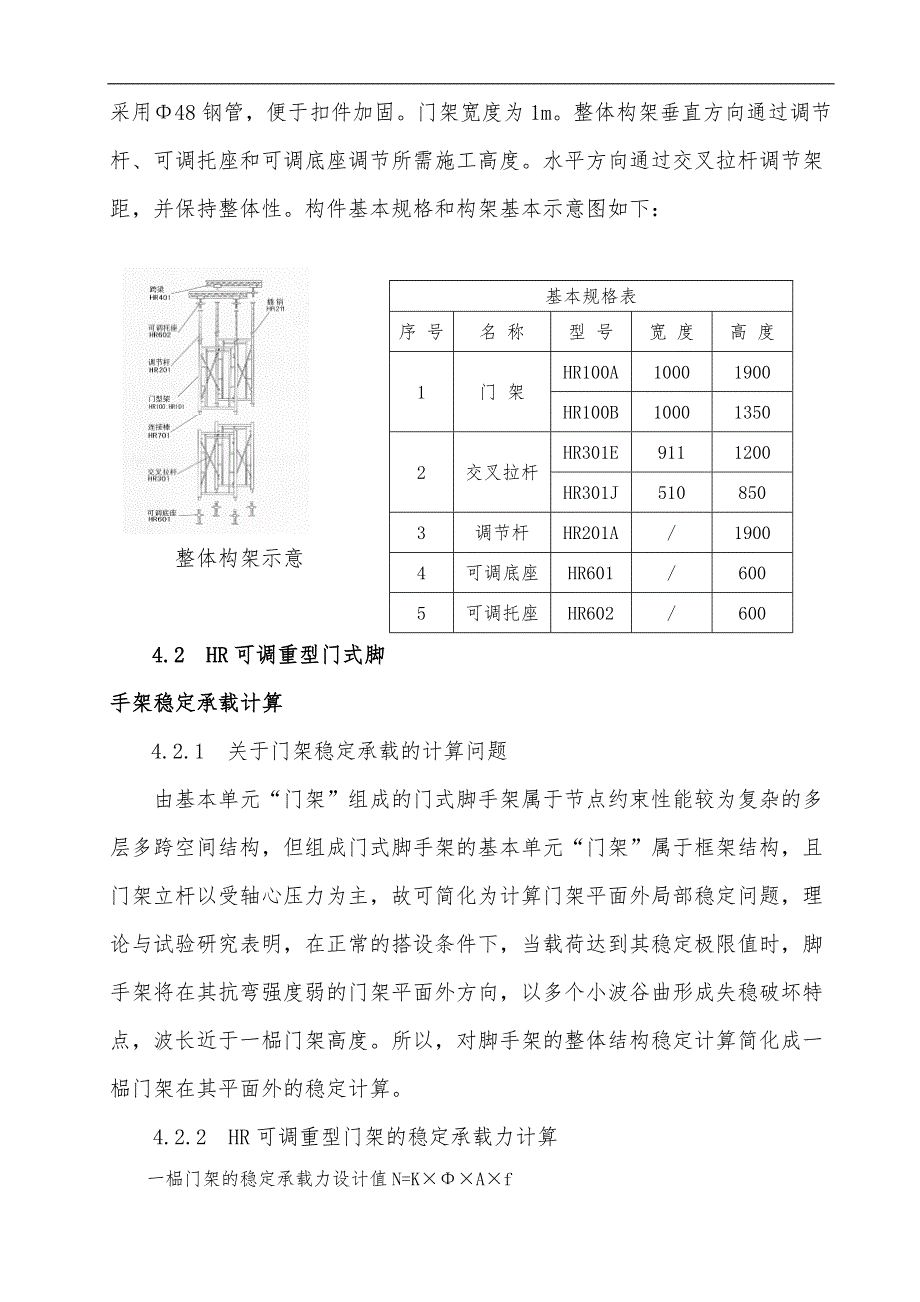

5、杆采用48钢管,便于扣件加固。门架宽度为1m。整体构架垂直方向通过调节杆、可调托座和可调底座调节所需施工高度。水平方向通过交叉拉杆调节架距,并保持整体性。构件基本规格和构架基本示意图如下:基本规格表序 号名 称型 号宽 度高 度1门 架HR100A10001900HR100B100013502交叉拉杆HR301E9111200HR301J5108503调节杆HR201A/19004可调底座HR601/6005可调托座HR602/600整体构架示意4.2 HR可调重型门式脚手架稳定承载计算 4.2.1 关于门架稳定承载的计算问题由基本单元“门架”组成的门式脚手架属于节点约束性能较为复杂的多层多跨

6、空间结构,但组成门式脚手架的基本单元“门架”属于框架结构,且门架立杆以受轴心压力为主,故可简化为计算门架平面外局部稳定问题,理论与试验研究表明,在正常的搭设条件下,当载荷达到其稳定极限值时,脚手架将在其抗弯强度弱的门架平面外方向,以多个小波谷曲形成失稳破坏特点,波长近于一榀门架高度。所以,对脚手架的整体结构稳定计算简化成一榀门架在其平面外的稳定计算。4.2.2 HR可调重型门架的稳定承载力计算一榀门架的稳定承载力设计值N=KAfK材料强度调整系数,当脚手架高度小于30米时,取0.8门架立杆稳定系数,由查表可得。A单榀门架立杆毛截面积A=2A=23.14(57/2)2-(52/2)2=856mm

7、2F材料强度设计值,取f=205KN/mm2I=(D4-d4)/64=3.14(574-524)/64=15.9104mm4I=(D4-d4)/64=3.14(26.84-22.34)/64=1.32104mm4则i=19.8mm=h/I=1900/19.8=96查表得=0.618故N=KAf=0.80.618856205=86.75KN当验算支架整体稳定承载力时单榀门架承载力需乘以0.878的降低系数后使用。则HR可调重型门架单榀的整体稳定承载力为86.780.878=76.18KN。4.3 本工程HR可调重型门架布置本构架布置主要分为以下两个部分,所有模板支架搭设均从地下室底板顶面及地下二

8、层顶板面开始:4.3.1 游泳池及羽毛球馆顶梁板模板支架,门架沿主梁轴线方向平行布置,梁左右间门架采用长交叉拉杆连接,间距0.911米,门架与门架间距0.6米(其中边跨间距0.4米);支架高度方向根据标高使用3榀门架,主梁下门架采用可调托座进行细微调节,次梁及楼面下门架采用调节杆、可调托座和钢管进行调节。门架整体采用钢管扣件加固,每层门架需设置纵横钢管加固拉接,形成整体。具体布置详见附图2门架布置平面图。4.3.2 四周大梁门架支撑,门架沿梁轴线平行连续布置,门架采用短交叉拉杆连接,间距0.51米,门架与门架间距0.5米;支架高度方向使用1榀门架,门架上部高度差使用调节杆和可调托座进行调节。门

9、架整体采用钢管扣件加固,设置纵横钢管加固拉接,形成整体。具体布置详见附图2门架布置平面图。5 模板施工管理人员名单 序号姓 名性别担任职务备 注1男项目常务副经理2男项目生产负责人3男项目技术负责人4男项目施工员5男项目安全员6男项目质检员7男门架施工负责人8男门架技术负责人9男门架安全员106 安全防护领导小组安全生产、文明施工是企业生存与发展的前提,是达到无重大伤亡事故的必然保障,也是项目部创建“文明现场、样本工地”的根本要求。为此项目部成立以项目常务副经理“李方地”为组长的安全防护领导小组,其机构组成,人员编制及责任分工如下:组长:*安全总负责,并协调工作副组长:*技术总负责组员:*(施

10、工员)技术交底、方案实施、质量检查 *(安全员)现场施工指挥、安全检查7 施工要求7.1 基础支架立杆下必须设置可调底座,确保地基有足够的承载力。本工程游泳池及羽毛球馆门架支撑在地下室现浇底板上,板厚600mm;四周大梁门架支撑在地下二层顶板上,板厚200,施工时四周大梁下地下二层脚手架不拆除。 7.2 门架搭设门架的安装搭设应纵向、横向排列整齐,自一端延伸向另一端,自下而上按步架设,上下保持垂直,并逐层改变搭设方向,整架纵向、横向垂直偏差应H/400及50mm(H为整架高度),当承受偏心荷载时应按规定拆减许用荷载。在框架柱上应设置连接可靠的连墙件。7.3 交叉支撑门架两侧设置交叉支撑,并与门

11、架锁销锁牢。如因施工要求,个别位置需要拆除,应先用钢管扣件加固可靠,方可临时拆除。7.4 可调支座可调支座包括可调托座和可调底座,安装应与门架立杆上下垂直,调节可调底座顶实、不浮动、不松动,并与整架保持垂直,调节可调托座至整架要求的支撑高度,但可调底座和可调托座的调节长度均不得超过200mm。顶托上使用方木、钢管、工字钢及槽钢进行承载。7.5 调节杆调节杆安装在顶层门架上部,插入门架立杆中的最小长度不小于0.3米,并通过水平加固保持垂直,当调节杆伸出长度小于1米时,应逐行逐列设置一层水平杆,超过1米时,设置二层水平杆。7.6 纵横杆加固整架应采用钢管扣件进行加固,设置纵横向加固杆,其中多层门架

12、每层设置一道纵、横加固杆,加固杆应设置在立杆节点或靠近立杆节点的位置;整架只有两层门架或以内可只对调节杆加固。7.7 每层门架均需用扣件式钢管设置连墙、柱拉接。7.8 剪刀撑在支架外侧周边和内部每隔15M间距设置,剪刀撑宽度不大于4个跨距或间距,斜杆与地面倾角控制在45-60度之间。7.9 脚手架必须设纵横扫地杆,采用直角扣件固定在距底座上皮不大于20处的立杆上。7.10 纵横水平杆应设置在立杆内侧,其长度不小于3跨,纵横水平杆接长采用对接连接并交错布置。7.11 脚手架底层步距不应大于2米。7.12 支撑立杆应竖直设置,垂直偏差不超过15,立杆偏心距不应大于25。8 脚手架的搭设及拆除8.1

13、 脚手架搭设及拆除前,工程技术负责人应按照施工组织设计要求向搭设和使用人员做技术安全交底。8.2 基础上应先弹出门架的纵横方向位置线并进行抄平,底座的安放位置应准确。8.3 拆除作业必须由上而下逐层进行,严禁上下同时作业;各构配件严禁抛掷至地面。8.4 搭设的工艺流程为:基础处理材料配备弹位置线设置底座设置底层门架并做好交叉拉接设置底层纵横向钢管加固逐层设置门架及其配件剪刀撑设置连墙件设置调节杆设置并做好纵横加固托座设置并细调标高。8.5 搭设、拆除脚手架时,施工操作层应铺设脚手板,工人应系安全带。8.6 支架组装完毕后应进行下列各项内容的验收检查:8.6.1 门架设置情况;8.6.2 交叉支

14、撑、水平架及水平加固杆、剪刀撑及脚手板配置情况;8.6.3 门架横杆荷载状况;8.6.4 底座、托座螺杆伸出长度;8.6.5 扣件紧固扭力矩;8.6.6 垫木情况;8.6.7 安全防护设置情况。8.7 脚手架必须经公司、监理单位及建设单位验收合格后,方可进行下一道工序的施工。8.8 本工程大梁为后张法预应力大梁,在预应力未建立之前,承重架不得拆除。在预应力张拉时应将梁的侧模拆除或放松,故在大梁支模时应考虑侧模先拆。9 安全管理与维护9.1 搭拆脚手架必须由持相应资质的队伍和专业架子工担任,并按现行国家标准特种作业人员安全技术考核管理规则(GB5036)考核合格,持证上岗。上岗人员应定期进行体检,凡不适于高处作业者,不得上脚手架操作。9.2 搭拆脚手架时工人必须戴安全帽,系安全带,穿防滑鞋。9.3 操作层上施工荷载应符合本方案设计要求,不得超过标准;不得在脚手架上集中堆放模板、钢筋等物件。严禁在脚手架上拉其他设备的缆风绳或固定、架设混凝土泵、泵管及起重设备等。9.4 六级及六级以上大风和雨、雪、雾天应停止脚手架的搭设、拆除及施工作业。9.5 施工期间不得拆除任何杆件,例如:交叉支撑、水平架、加固杆件、栏杆等。9.6 作业需要时,临时拆除交
