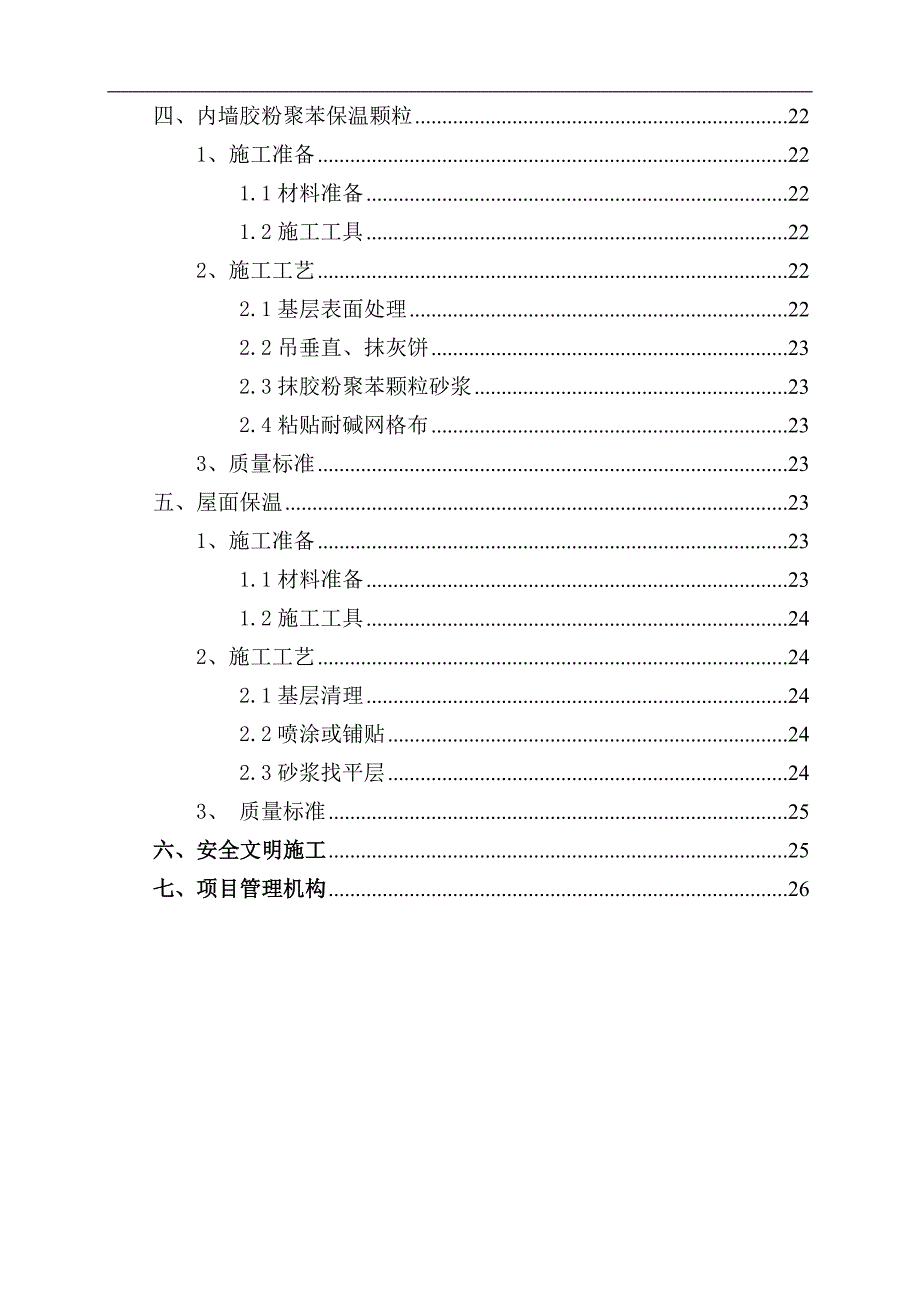

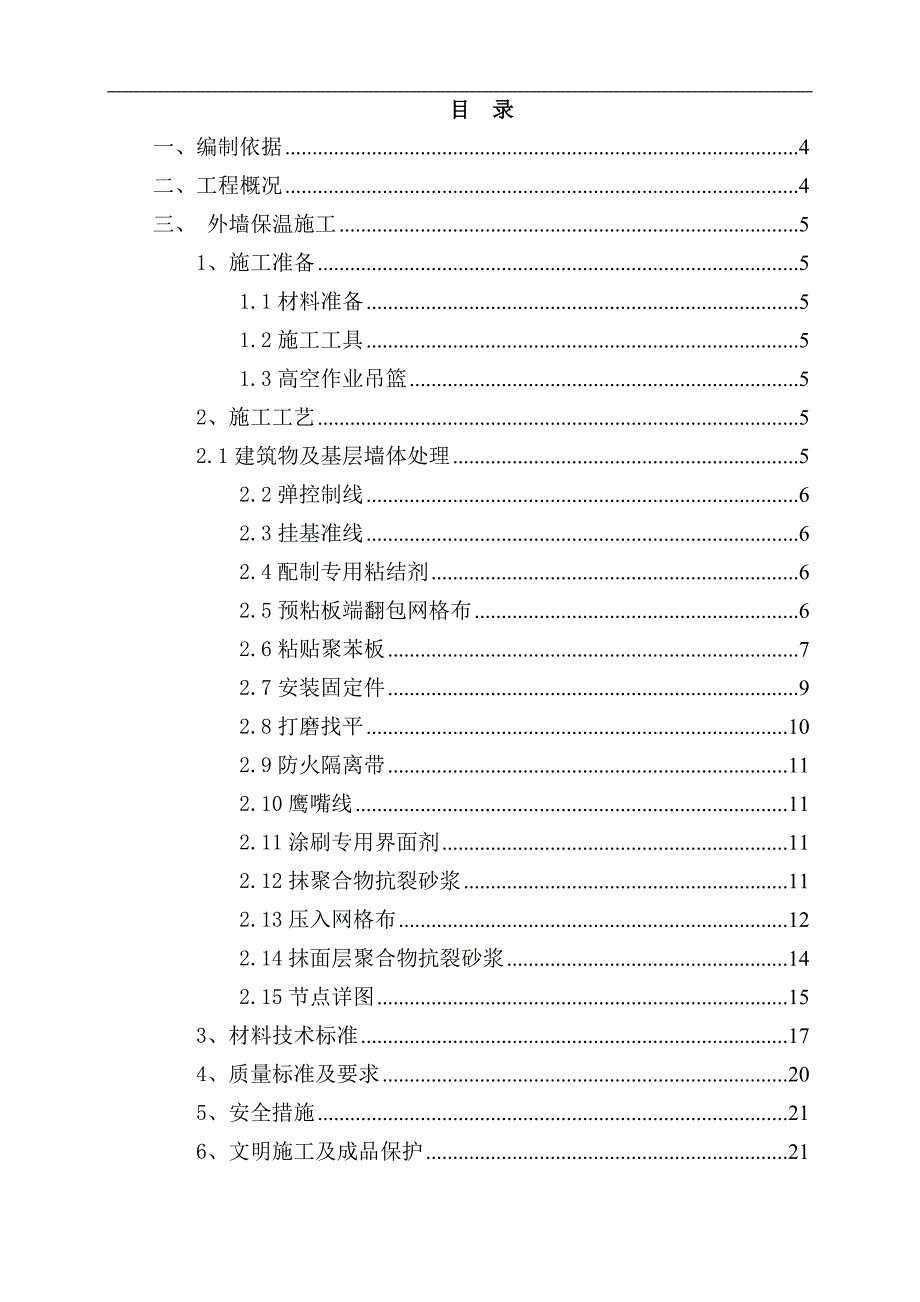

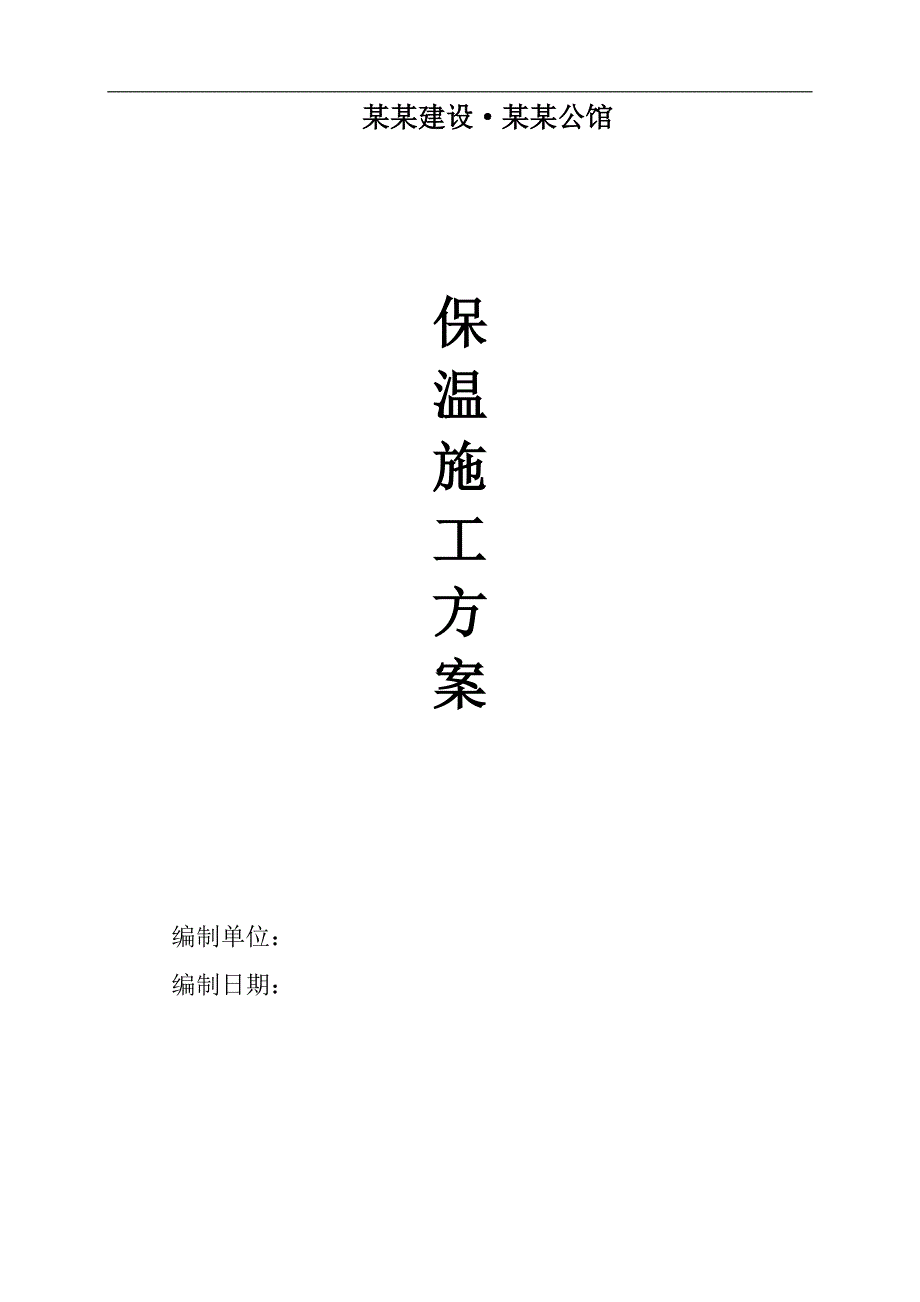

1、某某建设某某公馆保温施工方案编制单位： 编制日期： 目 录一、编制依据4二、工程概况4三、 外墙保温施工51、施工准备51.1材料准备51.2施工工具51.3高空作业吊篮52、施工工艺52.1建筑物及基层墙体处理52.2弹控制线62.3挂基准线62.4配制专用粘结剂62.5预粘板端翻包网格布62.6粘贴聚苯板72.7安装固定件92.8打磨找平102.9防火隔离带112.10鹰嘴线112.11涂刷专用界面剂112.12抹聚合物抗裂砂浆112.13压入网格布122.14抹面层聚合物抗裂砂浆142.15节点详图153、材料技术标准174、质量标准及要求205、安全措施216、文明施工及成品保护21四
2、、内墙胶粉聚苯保温颗粒221、施工准备221.1材料准备221.2施工工具222、施工工艺222.1基层表面处理222.2吊垂直、抹灰饼232.3抹胶粉聚苯颗粒砂浆232.4粘贴耐碱网格布233、质量标准23五、屋面保温231、施工准备231.1材料准备231.2施工工具242、施工工艺242.1基层清理242.2喷涂或铺贴242.3砂浆找平层243、 质量标准25六、安全文明施工25七、项目管理机构26一、编制依据1、外墙外保温工程技术规程JGJ144-20042、外墙外保温应用技术规程DBJ14-035-20073、外墙外保温构造详图（三）L07J1104、06系列山东省建筑标准图集建筑工
3、程做法L06J0025、胶粉聚苯颗粒外墙外保温系统JG158-20046、民用建筑节能设计标准（JGJ26-95）7、居住建筑节能设计标准（鲁DBJ14-037-2006）8、民用建筑外保温系统及外墙装饰防火暂行规定（公通字200946号）9、 建筑工程施工图及相应技术变更手续等二、工程概况1、某某建设某某公馆，总建筑面积为22.3万平方米。本工程包含某某公馆1#楼、2#楼、3#楼及A2段配套公建、4#、5#楼及B2段配套公建、6#楼及C2段配套公建、7#楼及C1段配套公建、8#楼及B4段配套公建、A1、B1、B3段配套公建、30班小学及地下车库工程施工建设单位：山东某某建设置业有限公司设计单
4、位：山东铭远工程设计咨询有限公司监理单位：山东鲁焱项目管理有限公司施工单位：山东某某建设有限公司三、 外墙保温施工1、施工准备1.1材料准备1.1.1聚苯板在运输和贮存中严禁烟火，不可重压或与锋利物品相碰撞。产品在干燥通风处贮存，不宜露天长期曝晒，远离火源，不能与化学品接触，且不宜长期存放，最低贮存温度为4oC，最高贮存温度为32oC。1.1.2聚合物砂浆存放要注意防雨防潮；固定件也应防雨存放;玻璃纤维网格布在存放过程中，不允许出现弯折和碰断玻纤丝的情况。1.2施工工具电热丝切割器、电动搅拌器、壁纸刀、电动螺丝刀、剪刀、钢锯条、墨斗、棕刷或滚筒、粗砂纸、塑料搅拌桶、冲击钻、电锤、抹子、压子、阴
5、阳角抿子、托线板、2m靠尺等1.3高空作业吊篮按规范要求安装高空作业吊篮，满足装修施工的安全使用要求。2、施工工艺 2.1建筑物及基层墙体处理 2.1.1清除已验收合格基层墙面的浮灰、涂料、油污、模板等影响粘结强度的材料。2.1.2按照图纸设计，对混凝土外墙墙体用20厚1:3水泥砂浆找平，加气混凝土砌块墙用20厚1:1:6水泥石灰膏砂浆找平。2.1.3所有水平方向的构件（如挑檐、窗台板、女儿墙盖顶板、固定外墙面构件用的支架等）都需预留外保温体系所需的施工厚度，并做必要的鹰嘴处理和防锈处理。2.1.4门窗框必须在外保温体系施工之前安装完毕，门窗框保护膜保留。外墙面设置的空调护栏连接件，固定各类管
6、道、空调等用的支架也应预先安装完毕。空调洞等预留洞留设完毕。2.2弹控制线根据建筑立面设计和外墙外保温技术要求，在基层上弹水平线、垂直控制线等。2.3挂基准线 2.3.1在建筑物外墙阴阳角及其他必要处挂垂直基准钢线，弹出水平控制基线。2.3.2聚苯板粘贴前，应按照平整度和垂直度要求挂线；并进行系统的起端和终端的翻包或包边施工。2.3.3在经平整处理的外墙面上沿距散水标高20mm的位置用墨线弹出水平线；当需设置系统变形缝时，应在墙面相应位置弹出变形缝及宽度线，标出聚苯板粘结位置，并应视墙面洞口分部进行聚苯板排板、基层上弹线。2.4配制专用粘结剂2.4.1施工时用手持式电动搅拌机搅拌，拌制的粘结砂
7、浆重量比为水:砂浆=1:5，边加水边搅拌；搅拌时间不少于5min，搅拌必须充分、均匀，稠度适中，并有一定黏度。2.4.2砂浆调制完毕后须静置5min，使用前再次进行搅拌，拌制好的砂浆应在1h内用完。2.5预粘板端翻包网格布在挑檐、阳台、伸缩缝等位置预先粘贴板边翻包网格布，将不小于220mm宽的网格布中的80mm宽用专用粘结砂浆牢固粘贴在基面上（粘结砂浆厚度不得超过2mm），后期粘贴聚苯板时再将剩余网格布翻包过来。2.6粘贴聚苯板2.6.1施工前，根据整个外墙立面的设计尺寸编制聚苯板的排板图，以达到节约材料、加快施工速度的目的。聚苯板应由勒脚部位开始，自下而上，沿水平方向铺设粘贴，竖缝应逐行错缝
8、1/2板长，在墙角处应交错互锁，并保证墙角的垂直度。整块墙面的边角处应用最小尺寸超过300 mm的聚苯板。2.6.2聚苯板的粘贴应从细部节点（如阳台、挑檐）及阴、阳角部位开始向中间进行。施工时要求事先用墨斗弹好底边水平线及100mm控制线，以确保水平铺贴，在区段内的铺贴由下向上进行。2.6.3采用点框法粘贴聚苯板：沿聚苯板周边用不锈钢抹子涂抹配制好的胶粘剂带（胶宽50mm，厚10mm）。当采用标准尺寸聚苯板时，尚应在板面中间部位均匀布置8个粘结胶浆点，每点直径不小于140mm，粘结面积不得小于40%；2.6.4当采用点框法涂抹聚合物粘结砂浆时，必须立即粘贴在墙面上，速度要快，以防止粘结砂浆表面
9、结皮而失去粘结作用。粘贴时不允许采用使板左右、上下错动的方式调整预粘贴板与已贴板间的平整度，而应采用橡胶锤敲击调整；目的是防止由于聚苯板左右错动而导致聚合物粘结砂浆溢进板与板间的缝隙内。2.6.5标准外墙聚苯板尺寸为1200600mm，非标准尺寸和局部不规则处可用电热丝切割器或工具刀现场切割，尺寸允许偏差为1.5mm，大小面垂直。按照事先排好的尺寸切割聚苯板，从拐角处垂直错缝连接，要求拐角处沿建筑物全高顺直、完整。2.6.6粘贴聚苯板时，板缝应挤紧，相邻板应齐平，施工时控制板间缝隙不得大于1.5mm，板间高差不得大于1.5mm。当板间缝隙大于1.5mm时，须用阻燃性聚氨酯发泡填塞；板间平整度高
10、差大于1.5mm的部位应在施工面层前用木锉、粗砂纸或砂轮打磨平整，打磨后清除表面漂浮颗粒和灰尘。2.6.7聚苯板粘贴完成后，用2M靠尺将其挤压找平，保证其垂直、平整度和粘结面积符合要求。每贴完一块，要及时清除板四周挤出的聚合物砂浆；板与板间要挤紧，不得有缝，板缝间不得有粘结砂浆，否则该部位将形成热桥。若因聚苯板切割不直形成缝隙，要用木锉锉直后再张贴。2.6.8网格布翻包：从拐角处开始粘贴大块聚苯板后，遇到阳台、窗洞口、挑檐等部位需进行耐碱玻纤网格布翻包；即在基层墙体上用聚合物粘结砂浆预贴网格布，翻包部分在基层上粘结宽度不小于100mm，且翻包网格布的接缝为对接，对接应对其平整，不得出现搭接（目
11、的是避免面层大面施工时在此部位出现三层网格布搭接导致面层施工后露网）。 2.6.9门窗洞口四角处的聚苯板应采用整块聚苯板切割成型，不得拼接，其切割边缘必须顺直、平整、尺寸方正，接缝应离开角部至少200mm。 聚苯板洞口处切割示意图2.6.10为防止外窗漏水，要求窗洞口四周侧壁均抹30厚胶粉聚苯颗粒收口。2.6.11在窗洞口位置的板块之间搭接留缝要考虑防水问题，在窗台部位要求水平粘贴板压立面板，避免迎水面出现竖缝；但在窗户上口，要求立面板压住横板。2.7安装固定件2.7.1本工程聚苯板采用以粘结为主，锚栓固定为辅的粘锚结合的方式。待聚苯板粘贴牢固，一般在24小时内安装固定件，按设计要求的位置用冲
12、击钻钻孔，锚栓的有效锚固深度（不包括找平层厚度）在混凝土墙中不小于25mm，在砌体墙中不小于50mm，塑料圆盘直径不小于50mm。2.7.2当涂料装饰时，锚栓每平方米不宜少于4-9个。当饰面砖装饰时，锚栓应安装在增强网外，锚固件的数量每平方米不宜少于6个。锚固件宜均匀分布，锚栓在墙体转角、门窗洞口边缘的水平、垂直方向应加密，其间距不大于300mm，距基层边缘为60mm。墙体转角、洞口锚栓示意图2.7.3任何面积大于0.1m2 的单块板必须加固定件，数量视形状及现场情况而定。2.7.4操作时，自攻螺栓需拧紧，使用根部带切割刀片的冲击钻，切割刀片的大小、切入深度与钉帽相一致，将工程塑料膨胀钉的钉帽
13、比聚苯板边表面略拧紧一些；以保证聚苯板表面平整，利于面层施工；同时方可确保膨胀钉尾部膨胀部分因受力回拧膨胀使之与基体充分锚固。2.8打磨找平2.8.1在固定件施工完毕后，对聚苯板接缝不平处应用粗砂纸打磨,打磨动作宜为轻柔的圆周运动,不要沿着与聚苯板接缝平等的方向打磨。2.8.2打磨后应用刷子将打磨操作产生的碎屑、其它浮灰清理干净2.9防火隔离带根据设计变更，每层均设置防火隔离带，采用不小于300厚岩棉板，厚度应与原保温材料相同，与墙面全面积粘贴。2.10鹰嘴线2.11.1在所有外窗窗顶、空调板外檐、外墙线条外下角均做鹰嘴滴水线。2.11涂刷专用界面剂2.11.1聚苯板粘贴及胀钉施工完毕经施工单
14、位、监理验收合格后，在膨胀钉帽及周圈50mm范围内用毛刷均匀的涂刷一遍专用界面剂。待界面剂晾干后，用面层聚合物砂浆对钉帽部位进行找平。要求塑料胀钉钉帽位置用聚合物砂浆找平后的表面与大面聚苯板相平整。目的是为了避免钉帽位置由于面层聚合物粘结砂浆过厚，将来在成活后的面层出现流坠、干缩痕迹。2.11.2待塑料胀钉钉帽位置聚合物砂浆干燥后，用辊子在聚苯板板面均匀的涂一遍专用界面剂。2.12抹聚合物抗裂砂浆2.12.1在确定聚苯板表面界面剂晾干后进行第一遍面层聚合物砂浆施工。用抹子将聚合物砂浆均匀的抹在聚苯板上，厚度控制在12mm之间，不得漏抹。2.12.2伸缩缝内聚苯板端部及窗口聚苯板通槽侧壁位置要抹
15、聚合物砂浆，以粘贴翻包网格布。2.13压入网格布2.13.1埋贴网格布就是用抹子由中间开始水平预先抹出一段距离，然后向上向下将网格布抹平，使其紧贴底层聚合物砂浆。网格布沿长度、水平方向绷直绷平。注意将网格布弯曲的一面朝里放置，开始大面积的埋贴，网格布搭接宽度100mm；不得使网格布褶皱、空鼓、翘边。要求砂浆饱满度100%，严禁出现干搭接。网格布搭接示意图2.13.2门、窗洞口内侧周边与大墙面形成的45o阳角部分各加一层300mm200mm网格布进行加强，大面网格布搭接在门窗洞口周边的网格布之上，均埋贴在底层聚合物砂浆内，防止开裂。门窗洞口附加网络布示意图2.13.3在墙身转角（阴阳角）处必须从两边埋贴的网格布双向绕角且相互搭接，搭接宽度应不小于200mm。墙身转角处网格布搭接示意图2.13.4首层墙面应加铺一层网格布，铺设时应加抹一道抹面胶浆。加铺的耐碱玻纤网格布的接
