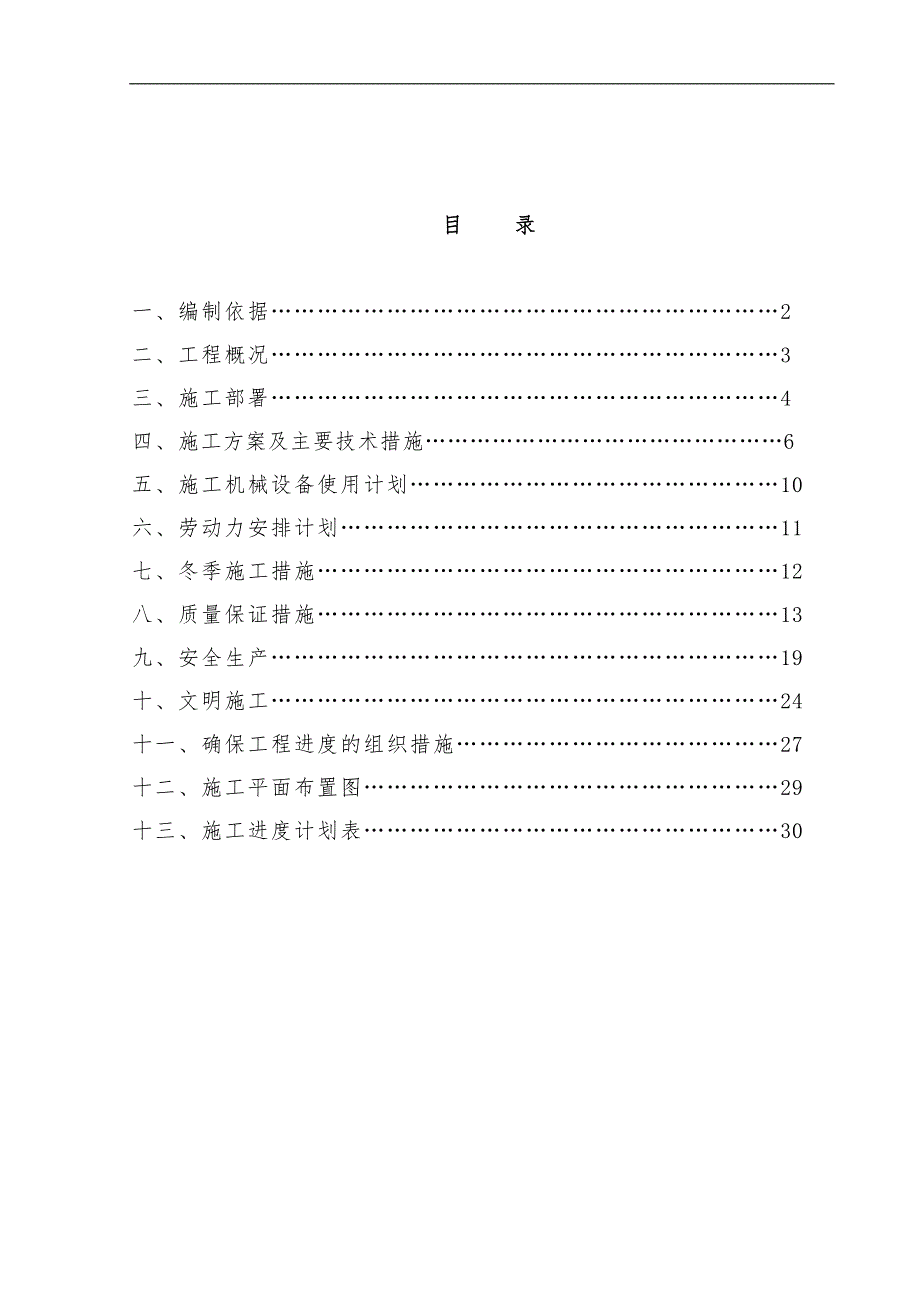

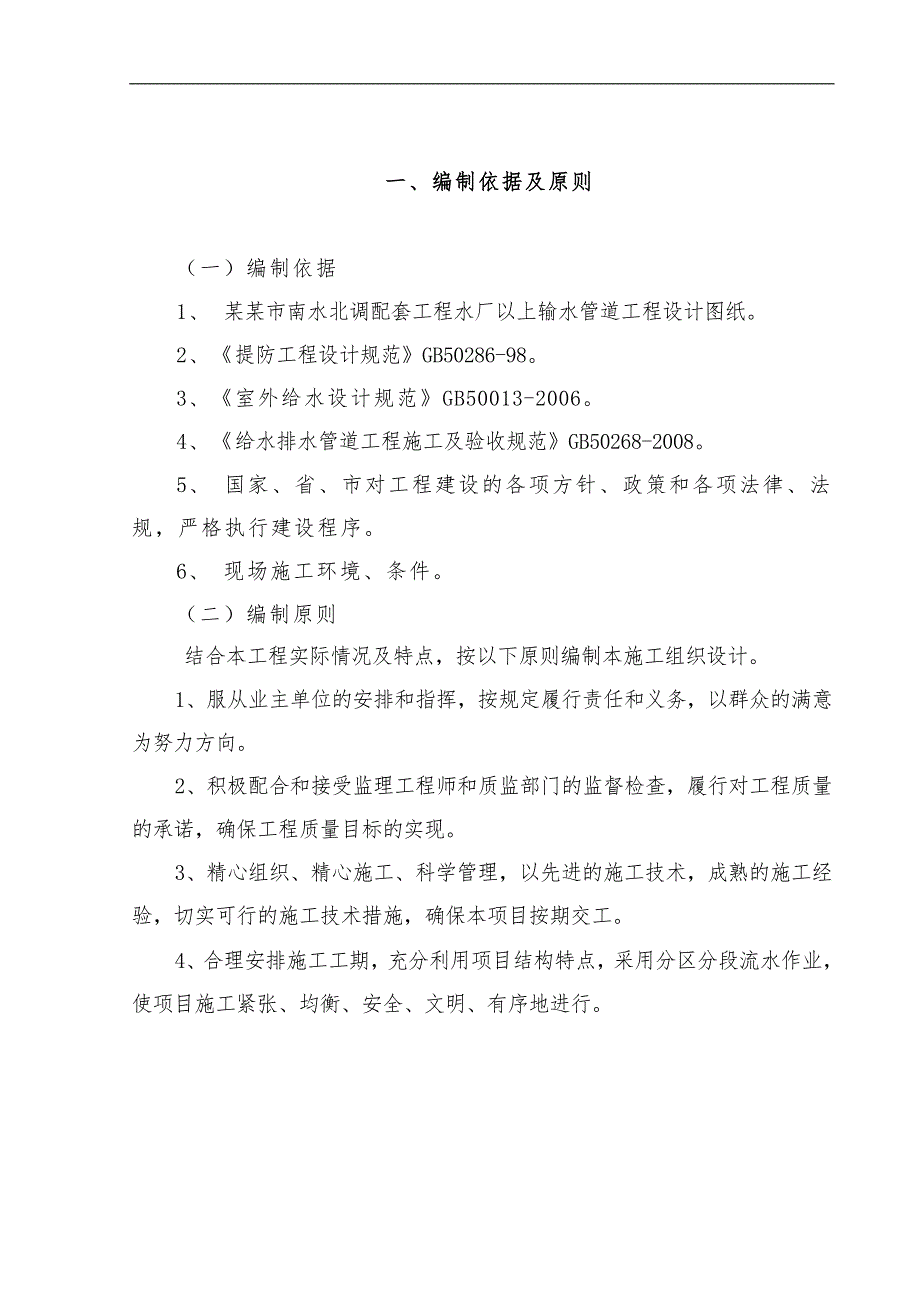

1、目 录一、编制依据2二、工程概况3三、施工部署4四、施工方案及主要技术措施6五、施工机械设备使用计划10六、劳动力安排计划11七、冬季施工措施12八、质量保证措施13九、安全生产19十、文明施工24十一、确保工程进度的组织措施27十二、施工平面布置图29十三、施工进度计划表30 一、编制依据及原则（一）编制依据1、 某某市南水北调配套工程水厂以上输水管道工程设计图纸。2、提防工程设计规范GB50286-98。3、室外给水设计规范GB50013-2006。4、给水排水管道工程施工及验收规范GB50268-2008。5、 国家、省、市对工程建设的各项方针、政策和各项法律、法规，严格执行建设程序。6

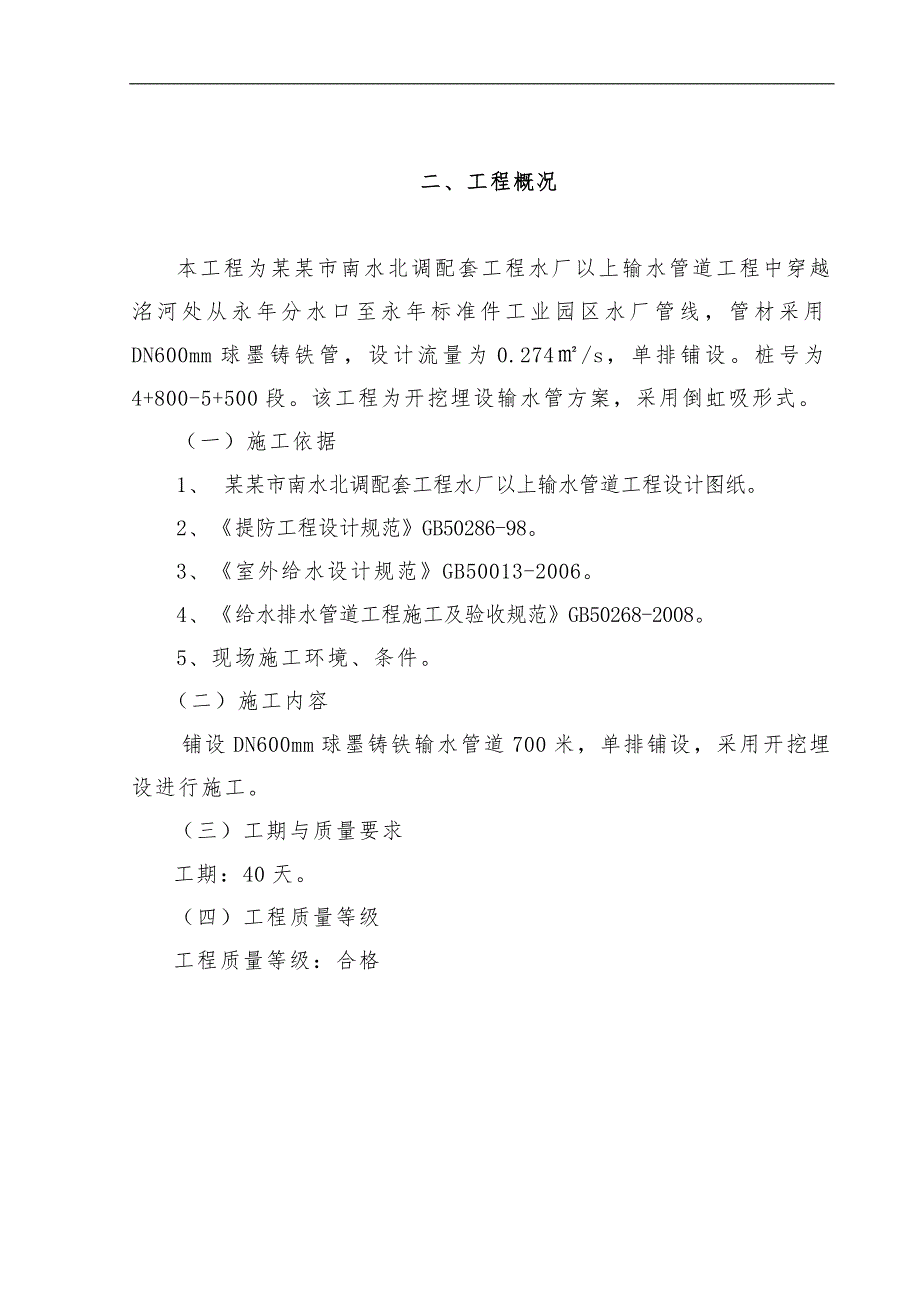

2、、 现场施工环境、条件。（二）编制原则 结合本工程实际情况及特点，按以下原则编制本施工组织设计。1、服从业主单位的安排和指挥，按规定履行责任和义务，以群众的满意为努力方向。2、积极配合和接受监理工程师和质监部门的监督检查，履行对工程质量的承诺，确保工程质量目标的实现。3、精心组织、精心施工、科学管理，以先进的施工技术，成熟的施工经验，切实可行的施工技术措施，确保本项目按期交工。4、合理安排施工工期，充分利用项目结构特点，采用分区分段流水作业，使项目施工紧张、均衡、安全、文明、有序地进行。二、工程概况本工程为某某市南水北调配套工程水厂以上输水管道工程中穿越洺河处从永年分水口至永年标准件工业园区水
3、厂管线，管材采用DN600mm球墨铸铁管，设计流量为0.274/s，单排铺设。桩号为4+800-5+500段。该工程为开挖埋设输水管方案，采用倒虹吸形式。（一）施工依据1、 某某市南水北调配套工程水厂以上输水管道工程设计图纸。2、提防工程设计规范GB50286-98。3、室外给水设计规范GB50013-2006。4、给水排水管道工程施工及验收规范GB50268-2008。5、现场施工环境、条件。（二）施工内容铺设DN600mm球墨铸铁输水管道700米，单排铺设，采用开挖埋设进行施工。（三）工期与质量要求工期：40天。（四）工程质量等级工程质量等级：合格三、施工部署为了使工程顺利进行，对本工程进
4、行了全面、细致的了解和分析，并对相应文件、图纸及国家规范进行认真的学习和研究。遵循保安全、保质量、保竣工的原则，组建并成立南水北调配套工程输水管线工程项目部，并对工程进行科学、可行的施工部署。（一） 、施工组织机构施工组织体系图项目经理生产保障组技术保障组安全督导组物资保障组试验检验组质量检查组第一施工队第二施工队（二）施工前的准备1、人员准备。为确保“安全、优质、高效、低耗、按期、文明”的完成本工程，我方以精干高效的原则，组织具有丰富施工经验的人员组成项目部。2、施工技术准备组织施工人员现场踏勘调查地形地貌，全面熟悉施工图纸和相关文件，将施工现场情况与施工图纸进行对比、确认。做到大到面，小到
5、点都心中有数。3、施工现场准备（1）组织测量、技术人员引测桩位、高程水准点，做好测量记录。（2）依据周边情况因地制宜解决好施工用水、电源，并做到场地平整，达到开工条件。（三）施工安排在认真并全面分析客观条件要求的前提下，为保证工程按期、按质、按量完成，实施“多班组流水作业”的施工方法。1、施工组织组建二个施工队，我方将统筹安排各施工队，在保证质量的前提下，使其流水作业，协调施工。2、施工平面布置以最便于施工，降低工地运输费用，降低工程费用，便于工人生产和生活的原则，在符合安全技术和消防要求，做好冬季防护工作，减少施工临时用地进行布置。3、资源、劳动力配备为保证工程优质、如期交付使用，及时做好施
6、工机械、施工原材料进场，周转料具和劳动力的调剂与集结工作。四、施工方案及主要技术措施（一）施工工序施工准备定位放线沟槽开挖输水管道基础输水管道安装管道支墩管道检验与试压沟槽的回填（二）施工准备1、场地准备施工前人工平整场地，平整面积为200平方米，用于办公场所及施工材料、机械停放。2、材料准备（1）水泥水泥进场必须出示合格证、试验报告，并按规定分批进行送检试验。并根据施工进度计划供应材料，对于储存不当或超过有效期的水泥不得使用。（2）砂、石进场砂石应按批量取样进行试验，做好粗、细骨料的储存，保持清洁。（3）铸铁管件铸铁管件品种、规格，应符合设计要求进场必须出示合格证、试验报告，并按规定分批进行
7、送检试验。管线应直顺，不得有裂缝、断伤、刻痕、表面油污和颗粒状或片状锈蚀应清除。3、测量准备根据业主提供的各项资料，对管线中心坐标位置和水准点高程进行高程测量及施工放样，并做好各支墩中心位置的有效控制，防止错位、隔位。（三）定位放线 按照设计施工图的坐标位置确定管道中心线位置，用龙门板在地面固定，并且分别测出各龙门板中心点的标高，作为开槽、配管的依据，龙门板要妥善保护，间隔距离一般不超过10米。同时管线中心桩和水准点均应用平移法设置与管线施工范围外的便于观察和使用的部位。（四）沟槽开挖1、当管道的测量定位线经复核无误后，即可进行沟槽开挖。沟槽开挖采用机械，局部较小的部位可采用人力。2、沟槽开挖
8、后，应分段分别挖好集水坑，用污水泵排除沟槽内集水。3、开挖管沟沟底最小宽度，按照图纸要求对沟槽进行开挖，沟底最小宽度为1.4米。4、河槽段开挖与滩地段开挖边坡坡度为1:1，河槽段开挖留平台3米。（五）输水管道基础将地基整平夯实，做30cm后砂石垫层及15cm中砂垫层，管道敷设垫层上。总体埋地管道基础施工前，必须检验沟槽开挖的深度、宽度和坡度应满足给排水管道的设计坡度要求，验槽合格后，尽快浇注混凝土，同时严格控制平基面的高度，基础偏差应满足给排水施工与验收技术规范要求。碎石基础压实度不小于90%，中砂垫层基础压实度不小于95%，管顶至中砂垫层之间天然土压实度不小于95%，压实需采用人工压实，防止
9、对铸铁管线进行破坏。（六）输水管道支墩在管道的弯头、三通及管道端部应设置支墩，支墩一般用C15混凝土浇注，并且保证支墩与土体紧密接触。包在支墩内的管道直线段及接口内包玻璃布一层，外缠草绳两层，再报玻璃纸一层。（七）埋地管道的下管与配管1、总体埋地管道的下管，采用人工方式或机械方式。2、采用人工方法下管，沿沟槽分散下管，以减少沟槽内管道的运营。3、球墨铸铁管管道连接时，应确保橡胶圈不翘不扭，均匀一致地卡在槽内，如有衬里破损，应在承插部分涂刷植物油润滑，随之将管自插口轻轻插入承口内，拨正管道后用手拉葫芦拉紧（管子插入的深度应在管口做好记号），每个承插口最大转角不得大于421。4、管道安装前应对管材
10、管件内处表面检查，当有污物时应清理干净。管道在安装过程中应严格防止油漆、沥青等有机污染物沾污。5、应确保管道的每节管段按照设计中心位置和高程稳定在基础和坐标上。6、排水管道配管时，在管道内放置一块带有中心刻度水平尺，当管道坐标中心线上下垂的中心吊线与水平尺的中心刻度重合时，为合格。（八）沟槽的回填土1、沟槽的回填土时，管道两恻应同时均允回填，以免管线水平移位。 2、回填土时应先回填天然细土，防止石块碎砖损伤管道与镀锌钢管的防腐层，回填土时应分层夯实，当土层含水率较低时应洒水，确保土层夯实。3、回填压实度：天然土回填压实度不小于85%，管顶50cm以内天然土压实采用人工夯实方法，管顶50cm以上
11、采用15t压路机进行压实。（九）试压实验1、输水管道安装外观检查合格，在管身两侧及其上部回填土不少于0.5米以后，进行压力试验；室内给水管道在安装完毕后经检查无安装缺陷后应进行压力试验。2、输水管道系统试压均为工作压力的1.5倍，但不得小于0.6Mpa。检验方法：金属及复合管给水管道系统在系统压力下观测10min，压力降不应大于0.02Mpa，然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1h，压力降不得超过0.05Mpa，然后在工作压力下的1.15倍状态下稳压2h，压力降不得超过0.03Mpa，同时检查各连接处不得渗漏。给水系统交付使用前必须进行通水试验并做好记录。（
12、十）输水管道冲洗、消毒：1、给水管道在水压试验后，应进行冲洗和消毒。冲洗时应用流速不小于1.0m/s的水流连续冲洗，直至出水口处浊度、色度与入口处冲洗水浊度、色度相同为止。2、冲洗后还要用每升水含2030毫克游离氯的水灌管道进行消毒，含氯水在管道中应留置24小时以上。3、消毒完后，再用饮用水冲洗，并经有关部门取样检验，符合国家生活饮用水标准方可使用。五、施工机械设备使用计划序号机械名称单位数量110t吊车台12运输汽车辆33装载机ZL40台24发电机（100kw）台15钢丝绳及卡具套46履带式挖掘机W1-100台17推土机台18压路机台1六、劳动力安排计划序号名 称单位数量1机械操作人员个52
