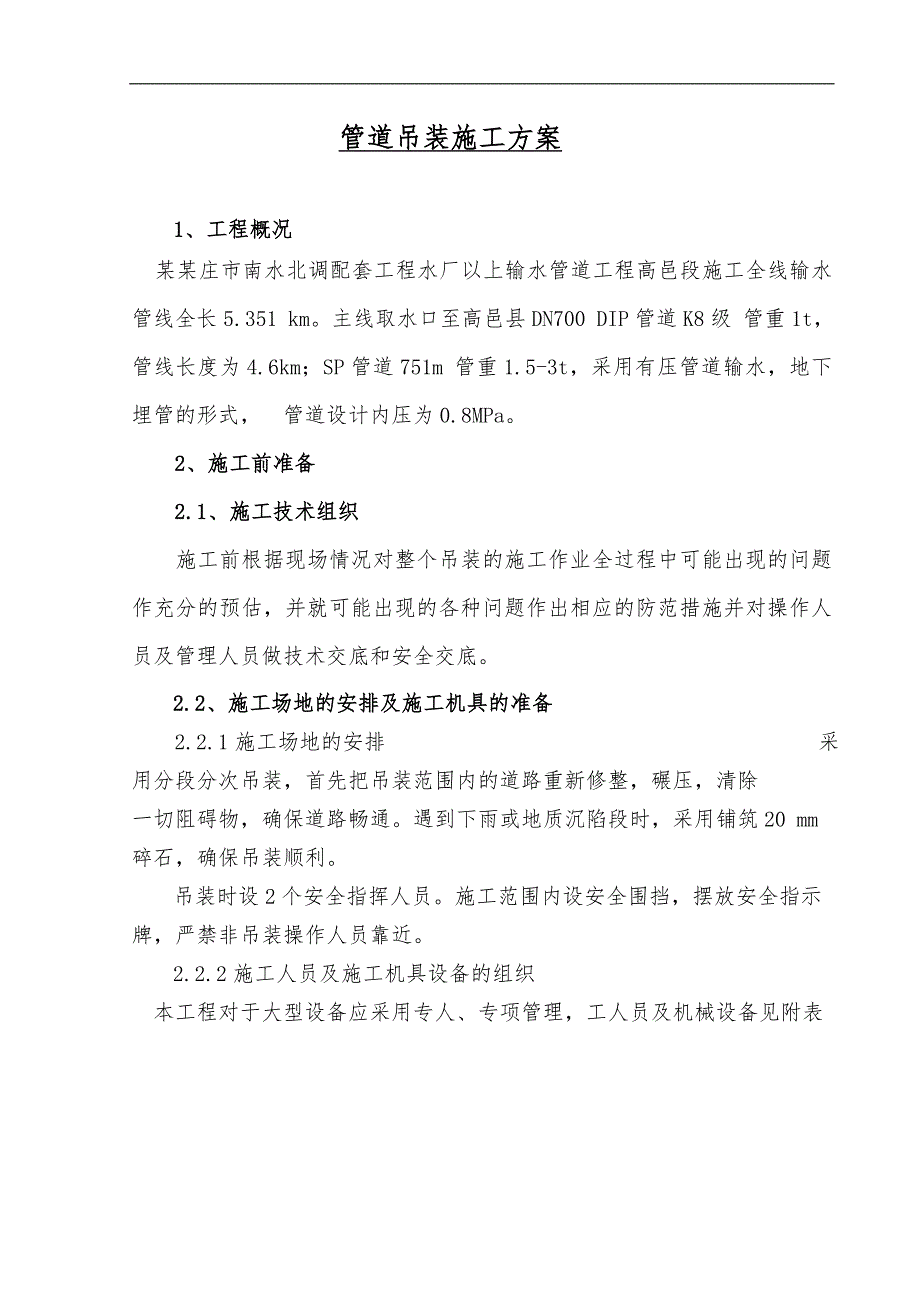

1、管道吊装施工方案1、工程概况某某庄市南水北调配套工程水厂以上输水管道工程高邑段施工全线输水管线全长5.351 km。主线取水口至高邑县DN700 DIP管道K8级 管重1t,管线长度为4.6km;SP管道751m 管重1.5-3t,采用有压管道输水,地下埋管的形式,管道设计内压为0.8MPa。2、施工前准备 2.1、施工技术组织施工前根据现场情况对整个吊装的施工作业全过程中可能出现的问题作充分的预估,并就可能出现的各种问题作出相应的防范措施并对操作人员及管理人员做技术交底和安全交底。2.2、施工场地的安排及施工机具的准备2.2.1施工场地的安排 采用分段分次吊装,首先把吊装范围内的道路重新修整

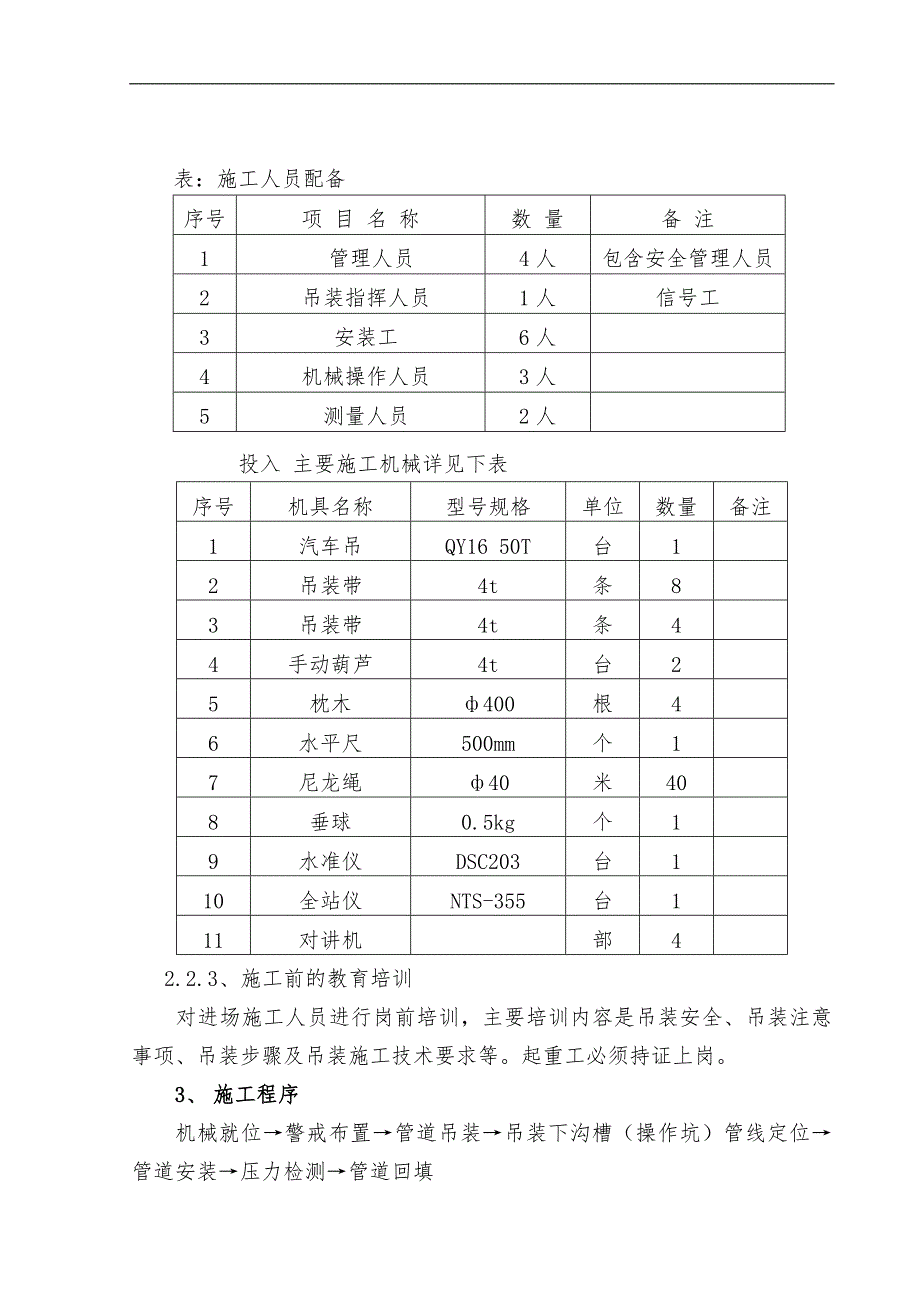

2、,碾压,清除一切阻碍物,确保道路畅通。遇到下雨或地质沉陷段时,采用铺筑20 mm碎石,确保吊装顺利。吊装时设2个安全指挥人员。施工范围内设安全围挡,摆放安全指示牌,严禁非吊装操作人员靠近。2.2.2施工人员及施工机具设备的组织本工程对于大型设备应采用专人、专项管理,工人员及机械设备见附表 表:施工人员配备序号项 目 名 称数 量备 注1 管理人员4人包含安全管理人员2吊装指挥人员1人信号工3安装工6人4机械操作人员3人5测量人员2人 投入 主要施工机械详见下表序号机具名称型号规格单位数量备注1汽车吊QY16 50T台12吊装带4t条83吊装带4t条44手动葫芦4t台25枕木400根46水平尺5

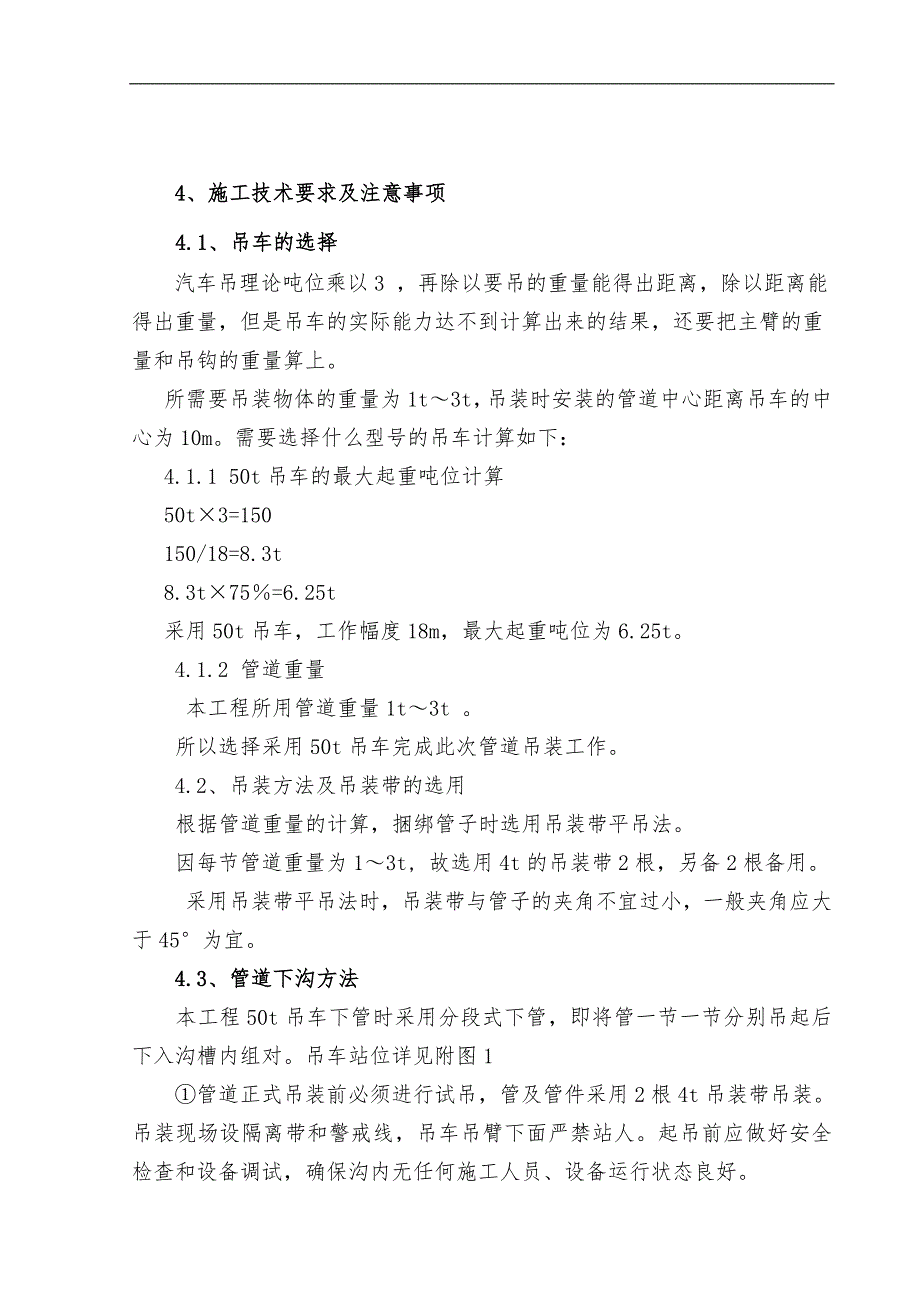

3、00mm个17尼龙绳40 米408垂球0.5kg个19水准仪DSC203台110全站仪NTS-355台111对讲机部42.2.3、施工前的教育培训对进场施工人员进行岗前培训,主要培训内容是吊装安全、吊装注意事项、吊装步骤及吊装施工技术要求等。起重工必须持证上岗。 3、施工程序机械就位警戒布置管道吊装吊装下沟槽(操作坑)管线定位管道安装压力检测管道回填4、施工技术要求及注意事项4.1、吊车的选择汽车吊理论吨位乘以3 ,再除以要吊的重量能得出距离,除以距离能得出重量,但是吊车的实际能力达不到计算出来的结果,还要把主臂的重量和吊钩的重量算上。所需要吊装物体的重量为1t3t,吊装时安装的管道中心距离吊

4、车的中心为10m。需要选择什么型号的吊车计算如下:4.1.1 50t吊车的最大起重吨位计算50t3=150150/18=8.3t8.3t75=6.25t 采用50t吊车,工作幅度18m,最大起重吨位为6.25t。 4.1.2 管道重量本工程所用管道重量1t3t 。所以选择采用50t吊车完成此次管道吊装工作。4.2、吊装方法及吊装带的选用根据管道重量的计算,捆绑管子时选用吊装带平吊法。因每节管道重量为13t, 故选用4t的吊装带2根,另备2根备用。采用吊装带平吊法时,吊装带与管子的夹角不宜过小,一般夹角应大于45为宜。4.3、管道下沟方法 本工程50t吊车下管时采用分段式下管,即将管一节一节分别

5、吊起后下入沟槽内组对。吊车站位详见附图1管道正式吊装前必须进行试吊,管及管件采用2根4t吊装带吊装。吊装现场设隔离带和警戒线,吊车吊臂下面严禁站人。起吊前应做好安全检查和设备调试,确保沟内无任何施工人员、设备运行状态良好。起重机下管时起重机架设的位置不得影响沟槽边坡的稳定,起重机在高压输电线路附近作业与线路间的安全距离应符合当地电业管理部门的规定。 下沟前首先复测管沟沟底标高、沟底宽度,应符合设计要求。并清理沟内塌方、土块、杂物等。粗砂垫层铺筑厚度、高程,碾压密实,达到设计要求并经现场监理工程师验收合格。起吊装卸时应轻装运输时应垫稳绑牢不得相互撞击接口及钢管的内外防腐层应采取保护措施。管节下入

6、沟槽时不得与槽壁支撑及槽下的管道相互碰撞沟内运管不得扰动天然地基管道起吊下沟管道下沟时,应轻轻放置沟底,并有4人用2根尼龙绳从管道对角轻轻拉住吊装带,以便顺利放至安装位置。管道下沟后应使管道轴线与管沟中心线重合,采用全站仪控制每节管道的坐标,其横向偏差应符合规范要求,否则应进行调整,直到符合为止。管道下沟后,不得出现管底悬空现象,否则应用粗砂进行填实。并且填粗砂后管子标高应符合设计要求,不能出现浅埋现象。管道处不得排空挡下落。应避免管道碰撞沟壁,以避免沟壁塌方和防腐层损伤。管道下沟完毕,应立即对管顶标高及坐标进行测量;直至达到图纸和设计要求。并按要求填写测量成果表、管道工程隐蔽检查记录。5、吊

7、装注意事项 5.1、管子装卸时注意事项 在装卸过程中要始终保持轻装轻放的原则,严禁溜放或用推土机、铲车等直接碰撞和推拉管子,不得抛、摔、滚、拖。进场的管子应堆放在管沟右侧指定区域,中间隔开2米距离,东西方向或南北方向放置;并在管道下方人工挖槽,以备吊装时方便起吊。5.2、下管时注意事项、吊车沿沟槽开行距沟边应间隔1m的距离,以避免沟壁坍塌;、吊车不得在架空输电线路下作业,在架空线路附近作业时,其安全距离应符合当地电业管理部门的规定。、所吊装的管段或组合件的重量应与起重工具相适应;绑扎点应确能承受其负荷。起吊时应按重心位置正确地绑扎绳扣,保证起吊平稳。、已吊装的管段应马上进行调整连接,不允许长期

8、处于临时固定状态。、为避免吊装机具的往返般动,下管时应顺次逐段吊装,即将一段全部吊装完毕后,再将吊装机具般至下一段进行吊装。6、吊车使用要求吊车进场前应对使用场地进行平整压实,特别是吊车吊装站位场地的平整压实,避免吊装时因场地不适而临时处理,影响吊车按时使用。吊车配重安装当需要辅助吊车时,在吊车进场前要考虑好吊车的应有能力和足够场地要求,以确保吊车正常使用。设备吊装前作好一切吊装准备工作,如绳扣、卡环、或辅助用吊具、垫木等。而且这些吊索具已经配合尺寸检查或已捆绑到位,只待挂钩起吊。所有使用的吊车必须经检验合格并在合格期限内方可使用。7、质量安全控制、吊装应由一人负责指挥,指挥人员必须熟悉机械吊

9、装的有关安全操作规程和指挥信号;架驶员必须听从信号进行操作。 、管子在下沟前应先进行试吊,确认可靠后方可吊运。 、在起吊作业区内,任何人不得在吊钩或被吊起的重物下面通过或站立。 、管节下入沟槽时,不得与槽壁支撑及槽下的管道相互碰撞;沟内运管不得扰动地基。 、在工作中起重人员禁止用手直接校正已被重物张紧的绳子,如吊装带、链条等。吊运中发现捆缚松动或吊运工具发生异样、怪声应立即指挥停车进行检查,绝不可图侥幸之心。、在吊装工程中吊装作业范围内用锥型筒隔离,拉警戒线,四周摆放安全警示牌,设安全指挥人员2名,至吊装完毕方可撤离。 某某水务建设有限公第一设计单元第一标段项目部目 录1.工程概况2.施工前准备3.施工程序4.施工技术要求及注意事项5.吊装注意事项6.吊车使用要求7.吊车安全控制
