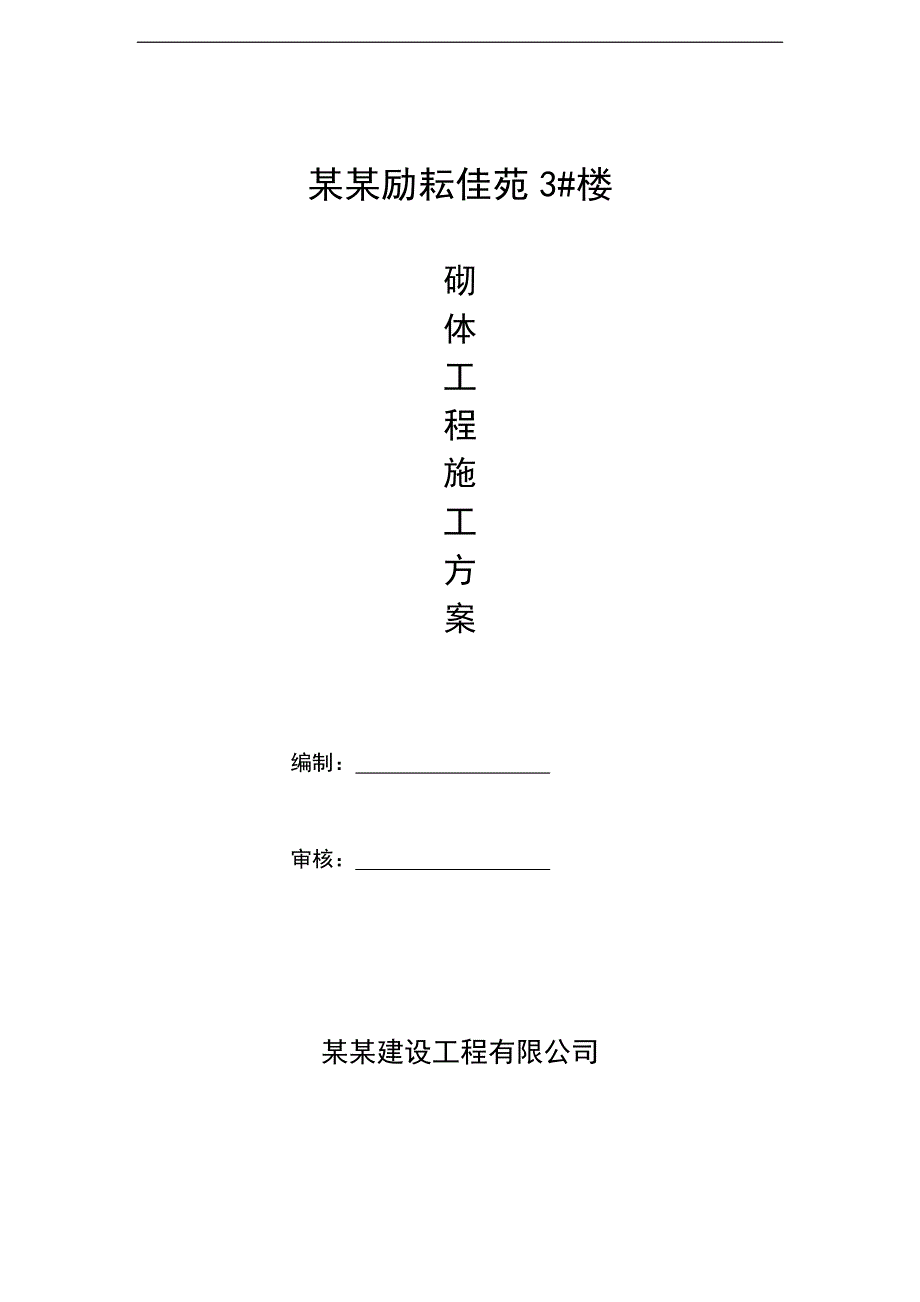

1、某某励耘佳苑3#楼砌体工程施工方案编制： 审核： 某某建设工程有限公司目 录第1章 编制说明.3 1.1编制依据31.2工程概况3第2章 施工部署22.1 施工顺序22.2 劳动力配置32.3 机械配置32.4材料进场及存放3第3章 施工准备33.1、技术准备工作33.2、材料准备及材料要求4第4章 施工方法及工艺44.1墙体砌筑测量放线54.1.1、控制轴线的测设54.1.2、楼层内各位置线的引测54.1.3高程控制线引测54.2、作业条件5 4.3、填充墙砌筑.7第五章质量保证措施 175.1质量保证总体措施.175.2质量标准.17第六章安全及成品保护措施216.1安全措施.216.2成

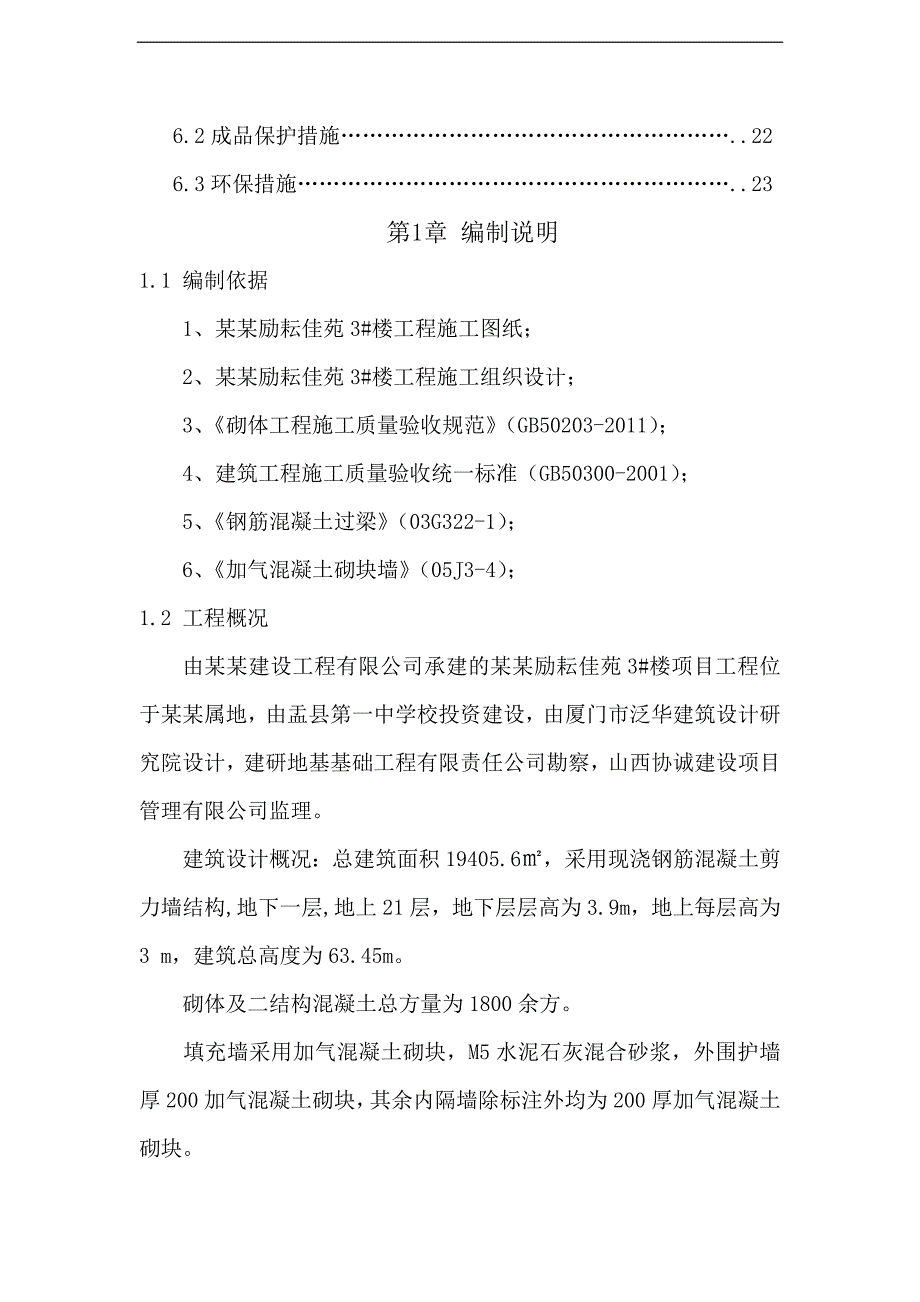

2、品保护措施.226.3环保措施.23第1章 编制说明 1.1 编制依据1、某某励耘佳苑3#楼工程施工图纸；2、某某励耘佳苑3#楼工程施工组织设计；3、砌体工程施工质量验收规范（GB50203-2011）；4、建筑工程施工质量验收统一标准（GB50300-2001）；5、钢筋混凝土过梁（03G322-1）；6、加气混凝土砌块墙（05J3-4）；1.2 工程概况由某某建设工程有限公司承建的某某励耘佳苑3#楼项目工程位于某某属地，由盂县第一中学校投资建设，由厦门市泛华建筑设计研究院设计，建研地基基础工程有限责任公司勘察，山西协诚建设项目管理有限公司监理。建筑设计概况：总建筑面积19405.6，采用现
3、浇钢筋混凝土剪力墙结构, 地下一层,地上21层，地下层层高为3.9m，地上每层高为3 m，建筑总高度为63.45m。 砌体及二结构混凝土总方量为1800余方。填充墙采用加气混凝土砌块，M5水泥石灰混合砂浆，外围护墙厚200加气混凝土砌块，其余内隔墙除标注外均为200厚加气混凝土砌块。第2章 施工部署2.1 施工顺序根据现场实际情况，填充墙施工顺序为：各单体从下向上逐层砌筑，地下室另行砌筑。砌筑前先做样板墙及样板间，经建设、监理、施工单位验收合格后方可进行全面施工。2.2 劳动力配置劳动力均衡需求量如下：序号工 种人 数备 注1瓦 工30根椐进度要求分配2普 工20根椐进度要求分配2.3 机械配
4、置序号名 称数 量备 注1人货电梯2台一楼一台2砂浆搅拌机2台一楼一台2.4材料进场及存放1所有材料按计划提前一周进场，加气砼砌块和顶砌预制砌块必须保证龄期，材料进场后由工长、技术员、质检员同时验收，合格后方可使用，有复试要求的经试验合格后方可使用于工程中。2水泥、砂、石、加气砼砌块和轻质墙板等材料按现场平面布置图堆放，加气砼砌块进场后要提前湿水以保障砌体施工质量。第3章 施工准备3.1、技术准备工作1专业技术人员熟悉图纸，对于图纸有问题的地方及时与设计联系解决。2、施工前要完成轴线复测，做好施工平面布置，划分好施工段，安排好施工流水，工序交叉衔接安排等工作。3编制主要材料及机具的需用计划，物
5、资设备部门按计划分批按时组织进场。4、完成进场材料的见证取样，检验及砌筑砂浆的试配工作。5专业技术人员编制分项工程技术交底，并及时向工长及施工人员进行图纸及分项工程技术交底。6、弹好轴线及墙身线，根据进场砌块的实际规格尺寸，弹出门窗洞口位置线，经验线符合设计要求，办完预检手续。7、按设计标高要求立好皮数标。32、其它工具：1、主要工具：；手推车、铁铲、砖笼（吊篮）、胶皮管、筛子、大铲、瓦刀、扁子、托线板、线坠、网线、卷尺、皮数杆、小水桶、灰桶、软水管、手工锯、扫帚、切割机、电锤、灰头等；2、检测工具：水准仪、靠尺、卷尺、水平尺、线铊、磅秤、托线板、砂浆试模。3.2、材料准备及材料要求1砖的品种
6、、规格、强度等级必须符合设计要求，规格一致。并有出厂证明、试验报告单。2砂浆种类：M5 混合砂浆。3水泥的品种：采用32.5#普通硅酸盐水泥，并有出厂证明、检验报告。4砂：采用中砂。砂浆的砂子含泥量小于3%，使用前用5mm 孔径的筛子过筛，不得含草根等杂物；5其它材料：拉结钢筋、预埋件等。第4章 施工方法及工艺4.1墙体砌筑测量放线4.1.1、控制轴线的测设每层根据施工现场提供的基准控制点和结构施工预留的洞口，使用经纬仪对各楼层预留的基准点和轴线位置校核合格后，进行楼层内的细部控制线的引测。4.1.2、楼层内各位置线的引测依据建筑图中的尺寸要求，自控制轴线引测出隔墙等位置控制线，门窗洞口、水电
7、设备预留洞口的位置线，并经复核无误后用红色油漆在留洞等位置斜对角描出三角控制标志，以防破坏。水电设备的预留洞口，待控制线测设完成后应经各专业人员复核后方可施工。4.1.3高程控制线引测依据结构施工时留设的标高控制点，并校核合格后，采用50 米钢卷尺竖向传递，每层必须闭合检查，误差不超过5mm。利用水准仪测放出建筑50cm 水平线，作为各楼层的标高控制线。4.2、作业条件1、主体分部框架剪力墙结构已施工，并经复查合格，卫生间等墙体200mm高混凝土翻边已经浇筑完毕，水电井门槛为150mm高素混凝土。2、配制异形尺寸砌块（同材割制）。3、砂浆配合比经申请确定，准备好砂浆试块模子。4、弹出轴线、墙边
8、线、门窗洞口线，标高线等，复核并办理预检手续。5、按砌筑操作需要，找好标高，画好皮数杆。6、施工前，先将基础或楼板等表面的砂浆、杂物等清除干净，并浇水湿润。7、所施工面拉结钢筋已经植筋完毕，经试拉检验合格。8、搭设好操作架子。4.3填充墙砌筑4.3.1操作工艺1工艺流程：2墙体放线：砌体施工前，应将楼层结构面按标高找平，依据砌筑图放出第一皮砌块的轴线、砌体边线和洞口线。3拌制砌筑砂浆：砂浆现场采用1台专制砂浆搅拌机拌合。4砂浆配合比用重量比，计量精度为，水泥2%，砂掺合料3%。5搅拌机投料顺序：砂水泥掺合料水。即搅拌水泥砂浆时，先将砂及水泥投入，搅拌均匀后，再加入水搅拌均匀。搅拌混合砂浆时，先
9、将砂及水泥投入，搅拌均匀后，再投入砂浆王加入水搅拌均匀。水泥砂浆和水泥混合砂浆搅拌时间不得少于2min，砂浆随办随用，水泥砂浆在拌成后3h 内使用完毕，水泥混合砂浆在拌成后4h 内使用完毕，当施工期间最高气温超过30时，必须在拌成后2h 和3h 内使用完毕，严禁使用过夜砂浆。6砌块排列：按砌块排列图在砌体线范围内分块定尺、划线，排列砌块，砌块排列图见图集05J3-4。7砌块砌体在砌筑前，应根据工程设计施工图，结合砌块的品种、规格、绘制砌体砌块的排列图，经审核无误，按图排列砌块、体宜采用一顺砌法，并不得有通缝。8外墙转角及纵横墙交接处，应将砌块分皮咬槎，交错搭砌。9砌块就位与较正：加气混凝土砌块
10、砌筑前应向砌筑面浇水润湿。砌筑就位应先远后近、先下后上、先外后内；每层开始时，应从转角处或定位砌块处开始；应吊砌一皮、校正一皮，皮皮拉线控制砌体标高和墙面平整度。4.3.1施工方法及注意事项1墙体拉结筋的位置（1）水平拉接及构造柱在砌筑墙体与砼柱、墙构造柱交接处预留墙体拉接筋，拉接筋及构造柱如下图。构造柱的设置在原建筑施工图布置的基础上，在以下情况应加设1）、砌块墙在墙长大于2倍层高时；2）、在门窗洞口1.8m3）、两侧及入户门两侧，需设置构造柱。构造柱截面尺寸除特别标注外均为墙厚200。 图4.3.2.1 填充墙构造柱与砌体拉结筋作法（2）竖向拉接每日砌筑高度控制在1.4m以内，填充墙砌至梁
11、或板底时，应留150200mm空隙，待填充墙砌筑完成后至少间隔14d后再将其用斜砌灰砂砖和砂浆补砌挤紧。当上部空隙小于等于20mm时，用1：2的水泥砂浆嵌填密实；砂浆在外墙采用聚合物水泥砂浆，内墙采用M5水泥砂浆。（3）墙体底部处理砌筑前在楼面上用20厚1：3水泥砂浆找平。对于卫生间底部先浇筑150 高C20 素混凝土防水带，宽度同墙厚，与门口断开。2门洞两侧处理门洞口的小垛（尺寸小于300mm）外为剪力墙或框架柱时，可采用素混凝土现浇结构。3窗台压顶窗台墙砌筑时应预留50100mm高度做C20混凝土压顶。4. 马牙槎留置加气混凝土砌块砌筑时马牙槎留置，应先退后进，马牙槎高度300mm或一块加
12、气混凝土砌块高度。马牙槎边缘寻挤揉出来的砂浆应用工具随手清除，防止凸出的砂浆“吃”进构造柱内。根部的落地灰、碎砖块等杂物应及时清除。5. 门窗水泥砖设置门洞两边砌筑水泥砖，每边四块一般间距500，窗洞两边水泥砖间距500，且要求门窗洞口顶部与底部第一块水泥砖与洞底、洞顶间距在300mm左右。6.门槛电井、管道井门下设门槛1，消防栓下设槛详设计。（建筑完成后标高）7.砌块养护砌块应提前2d浇水湿润，砌块砌筑时相应砌筑面应适量浇水，以避免砂浆失水过快而影响粘结力和砂浆强度。8.砌块排置施工时应按图纸放线排列，尽可能减少现场切锯量，切锯砌块应使用专用工具，洞口两侧应用规则整齐的砌块砌筑，门窗固定件不
13、得设置在零星小块上。9. 构造柱浇筑构造柱必须在墙体砌筑完成后浇筑，浇筑混凝土前必须将砌块留槎部位和模板浇水湿润，模板内落地灰及其他杂物及时清理，并在结合面注入适量与构造柱混凝土相同的水泥砂浆，震捣时应注意避免触碰墙体或撬动墙体，防止砌块或砖块松动，严禁通过墙体传震。10.砌筑灰缝要求砌筑时灰缝要做到横平竖直，上下层十字错缝，转角处应相应互相咬槎，砂浆要饱满，水平灰缝不大于15mm，垂直灰缝不大于20mm，砂浆饱满度80。11. 砌筑平直度要求砌体填充墙垂直度应满足：墙高小于或等于3m时允许偏差5mm，大于3m时允许偏差10mm；表面平整度允许偏差8mm；门窗洞口高、宽（后塞口）允许偏差5mm
14、。12.砌块错缝砌筑要求填充墙砌筑时应错缝搭砌，搭砌长度不应小于砌块长度的1/3。13.拉筋填充墙砌体留置的拉结钢筋或网片的位置与块体皮数相符合，拉结钢筋或网片应置于灰缝中，埋置长度应符合设计要求，竖向位置偏差不应超过一皮高度。14过梁安装在砌体中安装过梁时，必需严格控制其位置、标 高及型号等的准确性。支承处座浆应饱满，如座浆厚度超过20mm时， 要用细石混凝土铺垫，过梁两端的支承高度应相同、长度应相等。4.3.3砌体裂缝原因分析及防治1、粉煤灰混凝土砌块墙体形成裂缝的原因 （1）温度裂缝 由于日照及昼夜温差、室内外温差、季节温差所产生的温度变化，会引起材料的热胀、冷缩。当约束条件下温度变形引起的温度应力足够大时，墙体就会产生温度裂缝、梁下沿砌块顶部的水平裂缝，门窗洞
