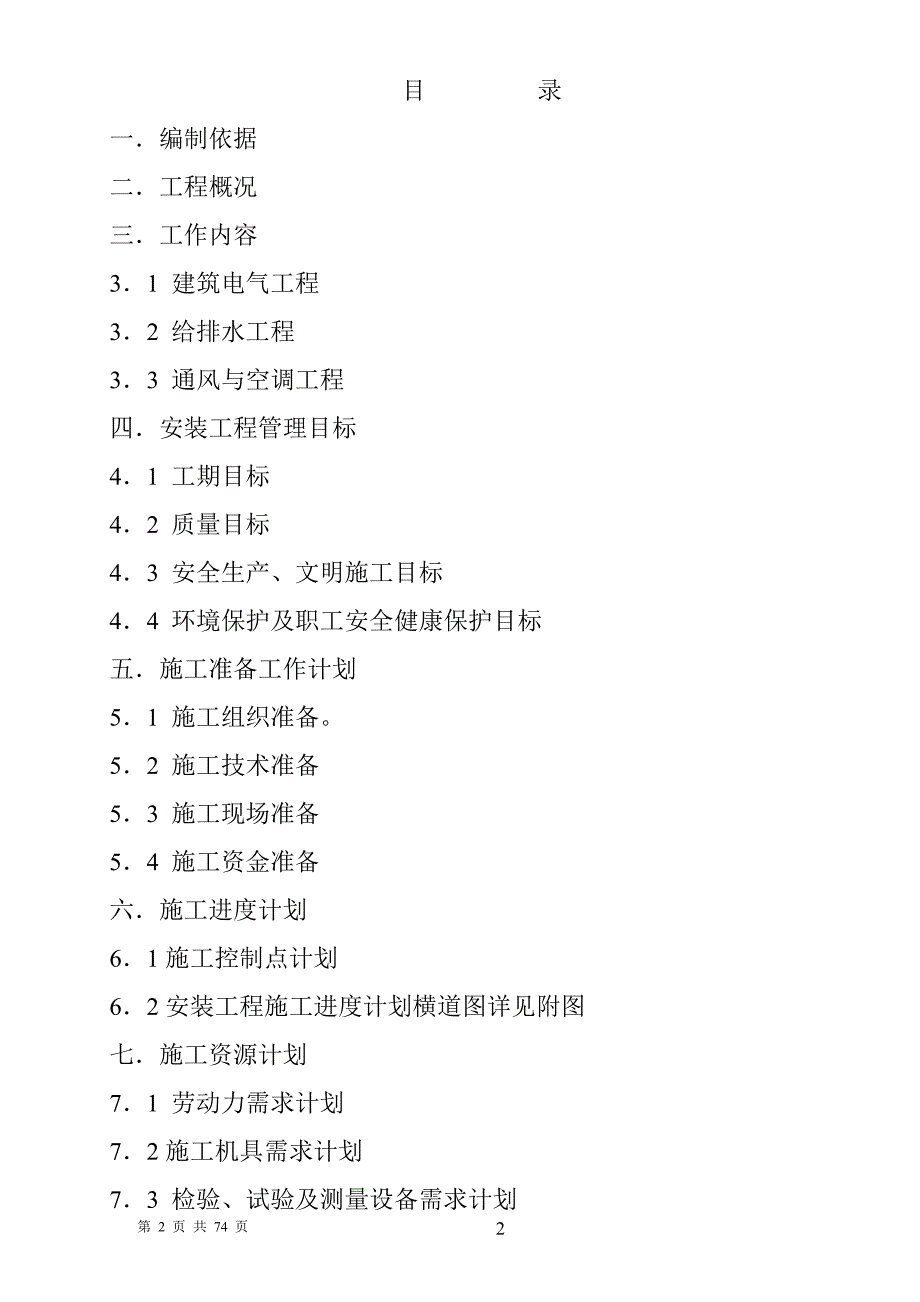

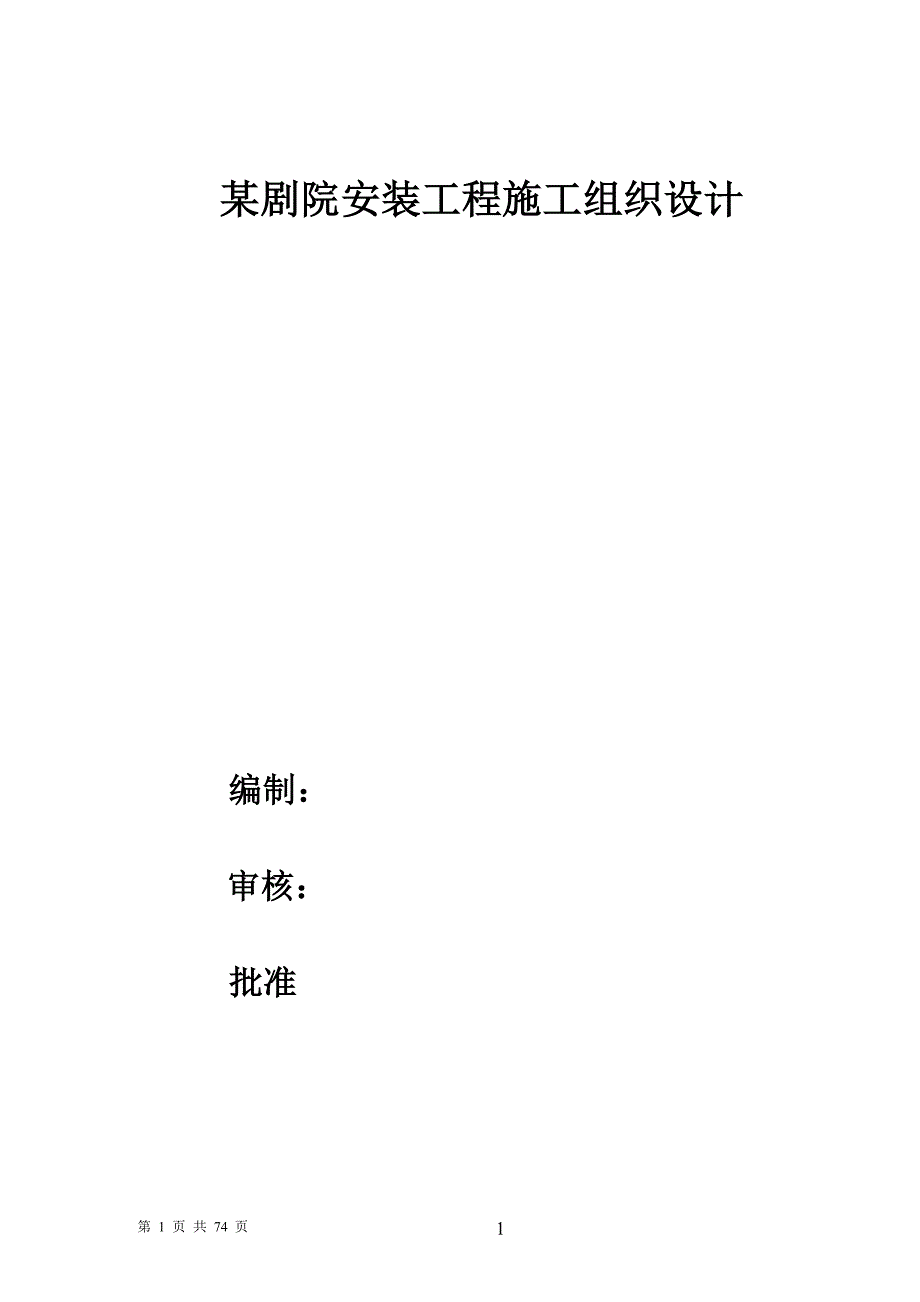

1、某剧院安装工程施工组织设计 编制：审核：批准目 录一编制依据二工程概况三工作内容31 建筑电气工程32 给排水工程33 通风与空调工程四安装工程管理目标41 工期目标42 质量目标43 安全生产、文明施工目标44 环境保护及职工安全健康保护目标五施工准备工作计划51 施工组织准备。52 施工技术准备53 施工现场准备54 施工资金准备六施工进度计划61施工控制点计划62安装工程施工进度计划横道图详见附图七施工资源计划71 劳动力需求计划72施工机具需求计划73 检验、试验及测量设备需求计划八主要的施工方法和技术质量要求81管道工程82 电气工程83 通风空调工程九安装工程与各专业之间的配合91

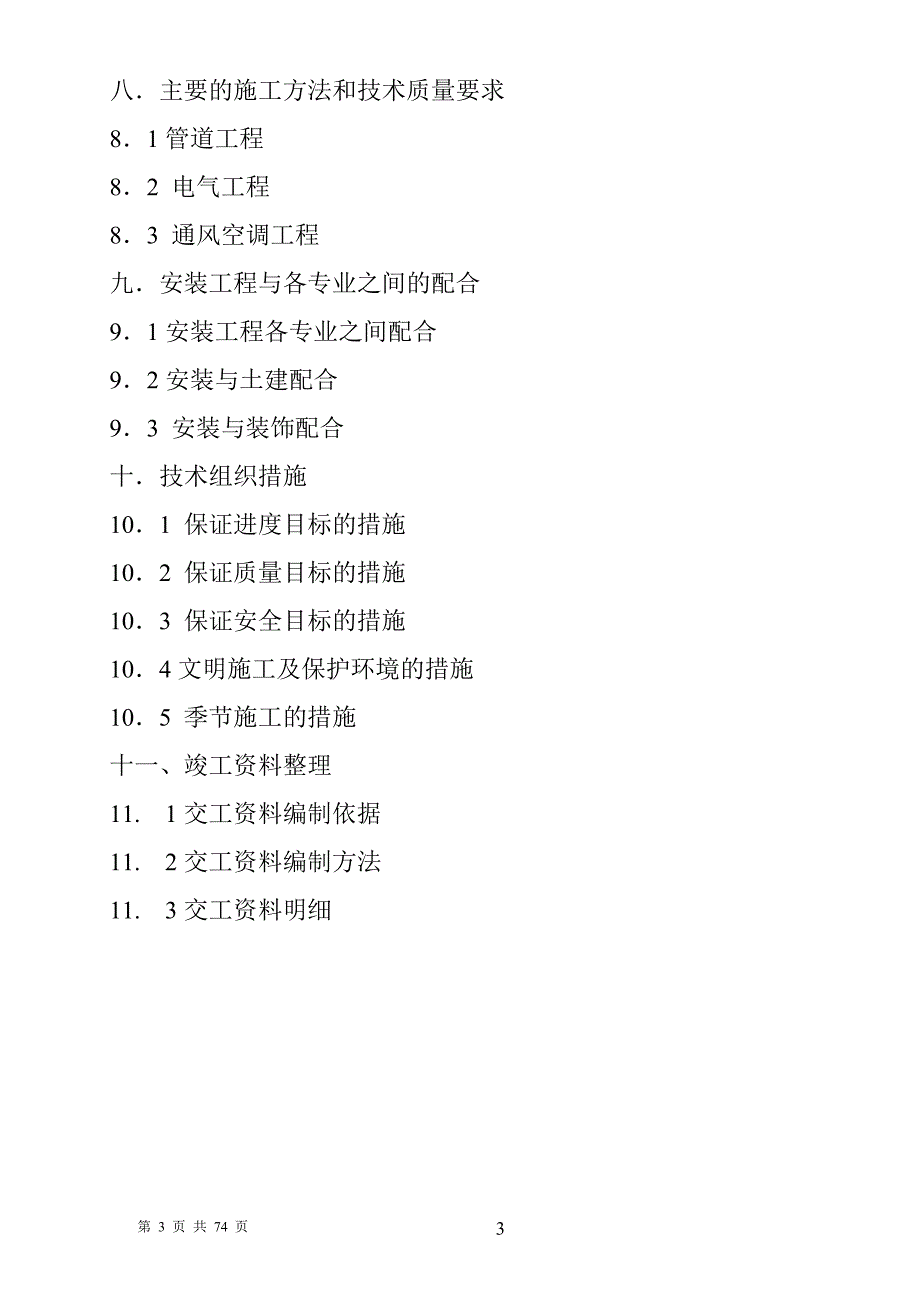

2、安装工程各专业之间配合92安装与土建配合93 安装与装饰配合十技术组织措施101 保证进度目标的措施102 保证质量目标的措施103 保证安全目标的措施104文明施工及保护环境的措施105 季节施工的措施十一、竣工资料整理11. 1交工资料编制依据11. 2交工资料编制方法11. 3交工资料明细一、编制依据本方案适用于某剧院安装工程。本方案为了确保安装工程顺利施工、确保工程质量而编写，在编制过程中力求简洁，着 眼于实际，服务于现场。1某建筑设计研究院提供的成套安装工程施工图纸及选用的有关标准2 集团公司下发安全、环境法律法规文件汇编。3 适应本工程的国家现行有关行业标准、规范、规程。4 现行国
3、家、部、省、市工程建设有关法律、法规、规程、标准规定及相关文件规定。5 现场条件及我公司的施工管理制度和施工经验。6 青岛市建筑工程质量监督站颁发的青岛市关于保证建筑设备安装工程质量的若干规定等相关文件。7 本工程施工应遵守的安装技术标准、规范 GB502422002 建筑给水排水及采暖工程施工质量验收规范 GB503032002 建筑电气工程施工质量验收规范 GB502432002 通风与空调工程施工质量验收规范二、工程概况工程为某剧院， 本工程位于青岛市，基地面积60147平方米,地上建筑面积58062平方米, 地下建筑面积21504平方米.总建筑面积79566平方米.大剧院主要包括一个大
4、剧场(1600座).一个音乐厅(1200座)和一个多功能厅(400座). 建设内容包括大剧场.音乐厅.多功能厅.公共剧务用房.设备用房.办公及后勤用房.地下停车场及人防.艺术交流中心.接待中心及室外广场景观绿化. 建筑总高度为39.5米.建成后的整个大剧院是具有当今世界先进水平，功能齐全，设施配套完善于一体的综合性设施，将成为青岛市和山东省具有代表性和现代特色的商业建筑群体之一。本工程施工图预算造价 万元，其中安装工程造价为 万元安装工程主要包括：给排水系统、通风与空调系统、建筑电气系统。于 2005 年 9 月 日开工至 2009 年 2 月 日竣工（暂定）。日历天数 天。三、工作内容3.1
5、、给排水工程生活给水系统：1) 水源:从香港东路和南岭路上引入两根DN300城市自来水管,在基地内形成环管,供本工程生活和消防用水.2) 供水水质:直接采用城市自来水.3) 供水水压:城市自来水压力不小于0.45MPa.4) 给水系统根据功能,分为四个区:大剧院.音乐厅.交流中心.接待中心.给水方式为下行上给.利用市政给水管网压力直接供水.5) 供水水压:各区最低静水压力为0.15MPa;各区最大静水压力为0.45MPa.排水系统： 1)生活污,废水排水量为: 263m/d.2)室内污废水分流,设置专用通气立管,专用通气立管与污废水管采用共轭管连接.通气管的连接点应高出卫生洁具室内污水管汇总后
6、排入市政污水管.3)接待中心客房及高标准卫生间采用器具通气方式,其余卫生间采用环形通气的方式.4)厨房间排水单独设管,经厨房隔油具再经专用电动隔油器进行隔油处理达到排放标准后,排至室外污水管.5)地下室集水坑的排水采用污水泵提升,压力式排水方式.给排水施工注意事项：1、安装高程：除特殊说明外，压力流管道管与管中心计，重力流管道以管内底计。2、尺寸单位：除特殊说明外，标高为米，其余为毫米。3、给排水管道穿过现浇板、屋顶、剪力墙、柱子等处，均预埋套管，有防水要求处应焊有防水翼环。其中给排水出地下室外墙处均设柔性防水套管。套管尺寸给水管一般比安装管大二档，排水管一般比安装管大一档。4、水管和出户管连
7、接应用两只45弯头，90弯须采用带检查口弯头，支管与主管连接采用顺水三通或斜三通。地漏采用水封式，其水封高度不得小于50mm。非水封地漏下设存水弯。5、排水横管坡度按标准坡度安装（注明者除外）。DN150： i=0.01； DN100 ： i=0.02； DN75： i=0.025； DN50： i=0.035；6、排水立管应按图中所示设检查口,检查口中心距地面为1m.伸顶通气管高出屋面(含隔热层)不得小于500mm.在经常有人活动的屋面,通气管伸出屋面不得小于2m. 室内给水管试验压力应为给水管工作压力的1.5倍.室内消防喷淋管工作压力1.0MPa时,消防管试验压力为工作压力加0.4MPa;
8、室内排水管应进行灌水试验和通行灌水试验.虹吸雨水管还应根据有关规程进行试验验收.7、 给水管采用内筋嵌入式衬塑镀锌钢管，DN100的连接方式为丝接、DN100连接方式为卡箍连接。生活排水管采用柔性接口排水铸铁管，承插式密封橡胶圈接口连接。阀门（除注明外），DN50采用铜球阀、DN50采用蝶阀。8、墙内管道安装时用切割机在墙上开槽，槽宽为管外径（de）40mm，槽深为（de）25mm。管槽必须平整，不得凸凹不平、尖角突出。阀门均明装。9 、管道安装过程中，如遇有与其他管道或梁柱相碰的，可根据现场情况作适当调整。原则是有压让无压，小管让大管，管道施工严格遵守有关给排水施工验收规范。给排水管道安装支
9、架或吊架，参照S161图集，特殊的支架或吊架由安装单位现场确定并符合施工验收规范。排水管伸缩节安装，主管4M设一个伸缩节，横管24M设一伸缩节，具体做法参照96S341。10、污废管道施工完毕后，必须进行闭水试验与通球试验。11、本工程施工及验收按建筑给排水及采暖工程施工质量验收规范GB50242202。3.2、热水系统:1) 热水系统分区同给水系统.集中热水供应范围为:大剧院的淋浴,卫生间脸盆;接待中心的洗衣房.厨房.公共卫生间的脸盆.客房卫生间.分散热水供应范围为:音乐厅的公共卫生间脸盆;交流中心的公共卫生间的脸盆.2) 集中热水系统设汽水加热半容积式热交换器.蒸汽供汽压力为0.4MPa.
10、要求供热水温度控制在60%P1%DC并可调. 分散热水系统设即热式电热水器,供电电压为220V,自动控制.3) 集中热水供应系统设回水泵循环系统.4) 接待中心客房淋浴器采用恒温龙头,确保出水温度恒定.3.3、循环冷却水系统: 空调冷却水采用冷却塔和循环水泵联合供水方式,在系统中设置旁流水处理器和自动加药装置,用于防蚀除垢及杀菌. 冷却塔设在交流中心屋顶,其补水由市政管网供给,在进水管上单独设水表计量.循环水泵和处理设备设在冷冻机房内.3.4、消防系统消火栓系统1) 用水量:室外消火栓 30L/s; 室内消火栓 30L/s; 水枪充实水柱不小于10m.2) 消火栓系统:室外消防为低压制,水源直
11、接利用市政管网.室内采用临时高压给水系统,消防水源采用设置消防水池.消火栓加压泵两台,一用一备, 消火栓水泵设在地下层的水泵房内,水泵由各个消防箱内的启泵按钮发出信号启动. 屋顶消防水箱有效容积为36m,设消火栓稳压设备带气压罐,保证最不利点消火栓的静水压力.3) 室内消火栓系统当消火栓处动压大于0.50MPa采用减压孔板减压.4) 消防箱内设DN65消火栓一只,DN65X25M衬胶龙带-根,DN65XDN19水枪一支,DN25消防卷盘一只,DN25X30M胶管-根,DN25XDN6水枪一支及启动消防泵的按钮等全套.消防箱内配有手提式4kg装药量磷酸铵盐干粉灭火器3具.5) 消火栓系统设二组D
12、N150地下式水泵接合器,设置在总体上,由规划院负责设计.6） 喷淋系统1）、自动喷水灭火系统: 湿式: 35L/s 雨淋系统:146L/s水幕系统:18L/s其中地下车库(冬季不采暖)采用干式系统2).自动喷淋系统设置若干分区,各区设湿式报警阀,设在各个报警阀间内.地下车库设置干式阀. 每个防火分区分别设置一组监控阀及水流指示器,报警阀前后设监控阀.屋顶消防水箱有效容积为36m,设喷淋稳压设备带气压罐,保证喷淋管网最不利点的静水压力.3).自动喷淋系统采用临时高压给水系统.消防水源直接利用市政管网.设喷淋加压泵两台,一用一备, 设在地下层的水泵房内;机房内设稳压装置一套带气压罐,保证最不利点
13、的出水压力. 报警阀后管道在穿越人防区域的防波阀均为信号阀.4)喷洒头形式:(具体型号待设备厂家确定后,配合装修,依据设计参数确定)区 域喷头型式地下车库标准闭式直立式(68%dC)办公室及走道等标准闭式直立式和下垂式喷头(68%dC)客房边墙型扩展覆盖式喷头(68%d)厨房标准闭式直立式和下垂式喷头(93%dC)剧院(除标明外),音乐厅,公共大厅等上空下喷喷头快速反应隐蔽式喷头(68%d)上述吊顶内上喷喷头标准闭式直立式喷头(68%d)5) 自动水喷淋系统设三组DN150地下式水泵接合器,设置在总体上,由规划院负责设计.6) 雨淋灭火系统分为十一个区: 大剧院主舞台四个区,两侧台各二个区和后
