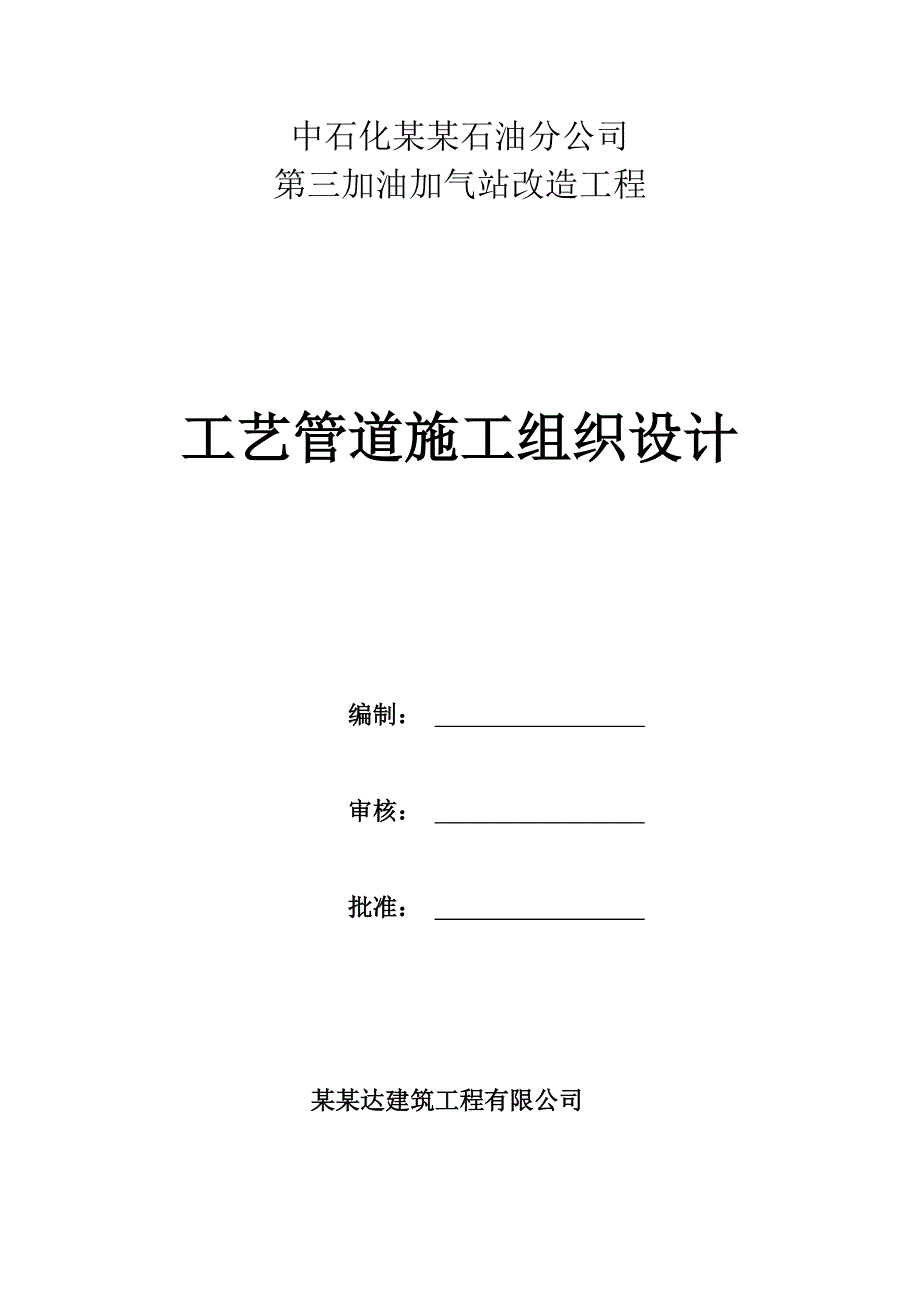

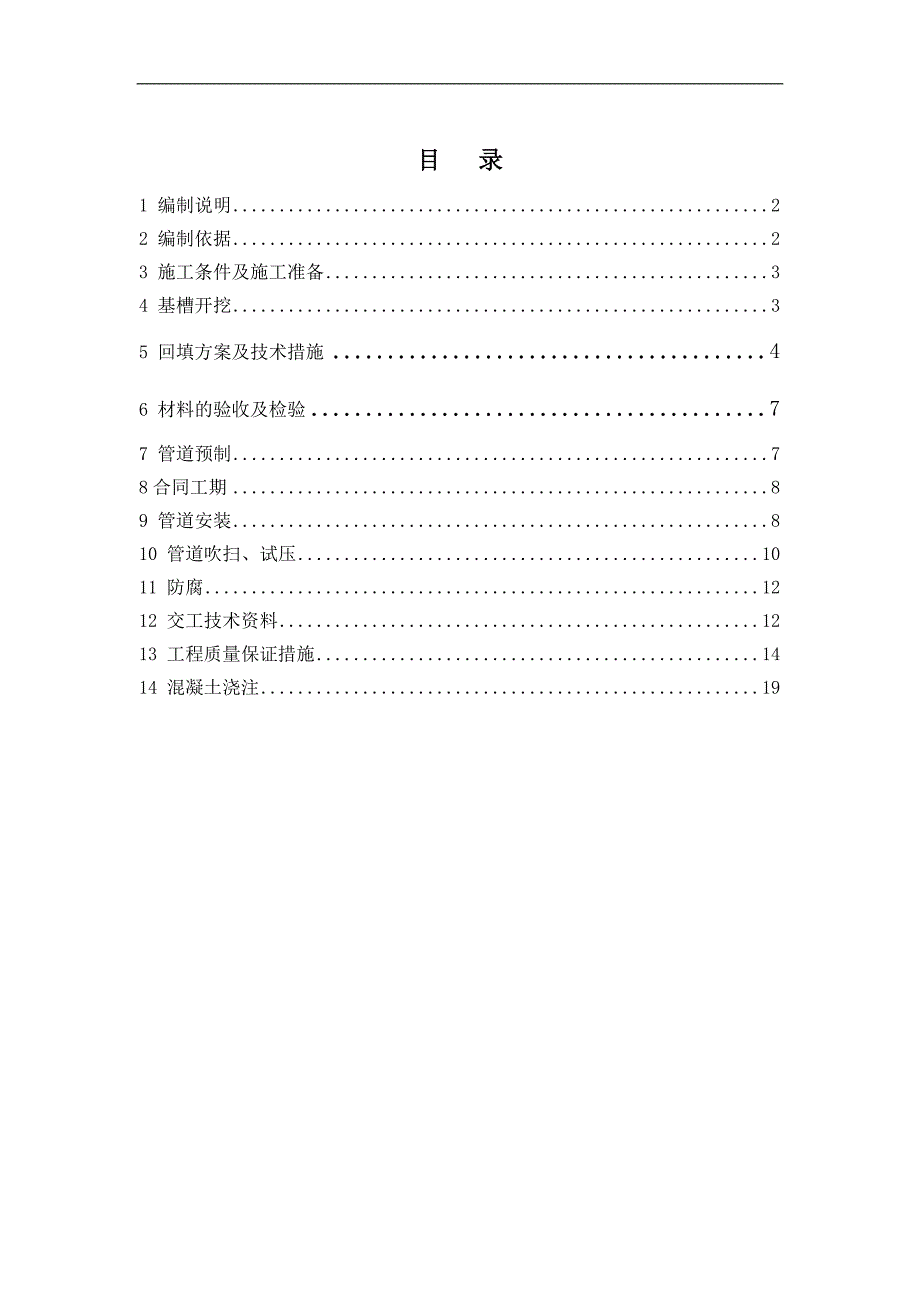

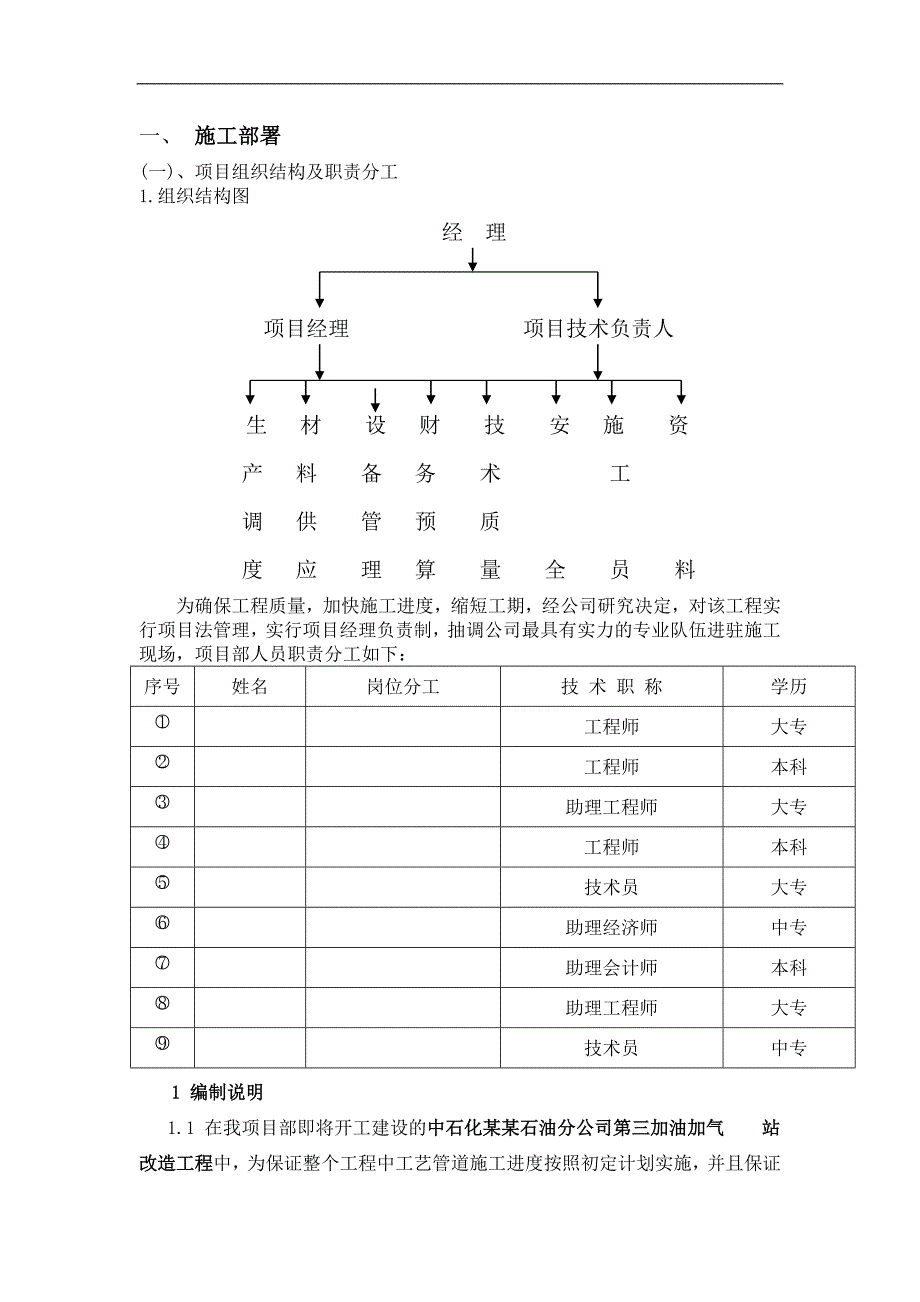

1、中石化某某石油分公司第三加油加气站改造工程工艺管道施工组织设计编制： 审核： 批准： 某某达建筑工程有限公司目 录1 编制说明22 编制依据23 施工条件及施工准备34 基槽开挖35 回填方案及技术措施46 材料的验收及检验77 管道预制78合同工期89 管道安装810 管道吹扫、试压1011 防腐1212 交工技术资料1213 工程质量保证措施1414 混凝土浇注19一、 施工部署(一)、项目组织结构及职责分工1.组织结构图经 理 项目经理 项目技术负责人生 材 设 财 技 安 施 资 产 料 备 务 术 工 调 供 管 预 质 度 应 理 算 量 全 员 料为确保工程质量，加快施工进度，缩
2、短工期，经公司研究决定，对该工程实行项目法管理，实行项目经理负责制，抽调公司最具有实力的专业队伍进驻施工现场，项目部人员职责分工如下：序号姓名岗位分工技 术 职 称学历工程师大专工程师本科助理工程师大专工程师本科技术员大专助理经济师中专助理会计师本科助理工程师大专技术员中专1 编制说明 1.1 在我项目部即将开工建设的中石化某某石油分公司第三加油加气 站改造工程中，为保证整个工程中工艺管道施工进度按照初定计划实施，并且保证施工质量满足国家规范要求，特制定本方案，作为施工过程中的指导之用。2 编制依据2.1工业金属管道施工及验收规范 GB50184-20112.2现场设备、工业管道焊接工程施工及
3、验收规范 GB50236-20002.3城镇燃气输配工程施工及验收规范 CJJ33-20052.4工业设备及管道绝热工程及验收规范 GB50126-20082.5压力容器无损检测 JB4730-942.6建筑设计防火规范 GB50016-20132.7城镇燃气设计规范 GBJ50028-20072.8 天津中德工程设计有限公司提供的设计图纸。2.9与甲方签定的（中石化某某石油分公司第三加油加气站改造工程）工程施工合同及我公司工程施工经验。3施工条件及施工准备31施工应具备的条件：311施工图纸、安装规范及标准、施工单位编制的施工方案、建设方及施工方办理的开工手续等资料齐全。图纸会审完毕，并进行
4、了设计交底会议；312采购到货的材料满足设计和施工要求，施工所需的机具、工具、仪器及消耗材料等配备齐全；313参加施工的人员都必须经过培训。由于我工程主要从事燃气管道的焊接，焊工必须持有技术监督部门颁发的“焊工合格证”，焊工合格证上必须有施焊范围的有效合格项次，并经公司焊工基本知识，实际操作考核，取得公司颁发的“焊工上岗证”方可上岗施焊。凡中断焊接工作六个月以上的焊工，在复焊前，必须重新参加考试，合格后，方可上岗施焊。32施工准备321技术人员及施工人员施工前应认真阅读图纸和相关规范、标准，清楚设计要求，审图时应对管道平面布置图、剖面图及材料表进行仔细核对，确保订购材料准确无误，确保施工时没有
5、任何管线遗漏。322技术人员应在短时间内消化业主提供的施工图纸，并按流程图、管道平面布置图画出管道轴侧图（即单线图），并向参加施工的所有人员进行技术交底。323对所采购的管道、管件及阀门等应按照相应检验规范进行检验，收集并整理有关的技术质量证件。324与管道连接的相关设备基础验收合格；事先安装的设备要找正找平，地脚螺栓应拧紧并做好防腐处理。4、基槽开挖4.1、基槽土方施工工序流程测量放线土方开挖（边坡支护）排水垫层施工4.2、土方开挖施工1）开挖前勘探现场摸清该工程地下埋设物，水电供应等由项目工程师与甲方代表联系，并在图表上附设标志牌。2）基槽开挖前给业主代表和监理工程师递交“工程开工报告”，
6、待报告批准后土方方可开挖，开挖前应根据基础施工图划出灰线，经检查后进行土方开挖，根据先深后浅的原则施工，按基础平面尺寸每边增加800cm的工作面，以利于基础支模施工。3）根据现场水文地质条件，土方工程按地质勘察报告所示土层坡度系数放坡机械开挖，开挖深度按图纸结施要求执行，预留150-300mm人工清底，根据现场开挖土质和水流量护坡，遇有局部有裂缝及土质疏松区有塌方情况，应尽快处理。4）基础土方开挖时，测量员进行跟踪测量，随挖随测，以免超挖。5）基槽开挖后，由建设单位、施工单位、质检部门、设计单位、勘察部门共同验槽后，才能进行基础施工。4.3、土方开挖工质量检验标准（mm）项序检查项目允许偏差或
7、允许值检查方法柱基基坑基槽主控项目1标高-50水准仪2长度、宽度（由设计中心线向两边量）+200-50经纬仪，用尺量3边坡设计要求观察或用坡度尺检查一般项目1表面平整度20用2m靠尺和楔形塞尺检查2基底土性设计要求观察或土样分析4.4、挖土注意事项1）基坑开挖时及时申报市容、交警、环卫等有关部门，以便相互配合避免发生意外事件。2）基坑土方开挖必须分层开挖，且分层不宜过厚，严禁超挖。3）基坑四周不得任意堆放材料。4）挖土过程中如土体出现较大位移，应立即停止挖土，分析原因采取有效措施。5）土方开挖时尽量避开大雨暴雨天气，遇雨水天气时应做好基坑排水工作，同时及时排除基坑周围的地表水。6）及时施工垫层
8、，防止搁置时间过长影响地基土质，同时加快基础施工步伐，缩短施工步伐，缩短施工周期。7）开挖土方时应有足够的照明，电工应日夜值班。5、回填方案及技术措施5.1、土方回填前的准备5.1.1、回填料的确定本工程回填料主要采用砂砾料及宕渣。5.1.2、标准击实试验回填料确定后，项目部质检员、抽样员邀请监理工程师共同在回填料场进行取样，抽取的料样应具有代表性，各个土层和性状的土都应包括。土样抽取后送实验室做标准击实试验，确定最优含水率下的最大干密度。通过实验作出土方回填料的最优含水率为10%，最大干密度为1.6g/cm3。回填料压实度D90%的要求，确定出施工中控制的最小干密度为1.6g/cm390%=
9、1. 4g/cm3，再查“含水量与干密度曲线图”确定合格干密度下的含水率区间为8%-12%。5.1.3、现场碾压试验标准击实试验完成后，即在施工现场安排碾压试验，碾压试验的目的：（1）、核查土料压实后是否能够达到设计压实干密度值；（2）、核查压实机具的性能是否满足施工要求；（3）、选定合理的施工压实参数：铺料厚度、粒径、含水量的适宜范围、压实方法和压实遍数；（4）、确定有关质量控制的技术要求和检测方法。碾压试验在标定的四个回填区域分别进行，不同的回填区域采用不同的压实机具：蛙夯夯实遍数从4遍开始用环刀法抽取试样，测定干密度值，达不到要求再夯实6遍、8遍测定直到合格；履带式推土机从第6遍开始测定
10、，然后测定8遍、10遍，最后通过测定确定合适的碾压遍数、铺料厚度、限制粒径等参数。5.1.4、施工前技术交底 回填前，由技术部向作业班组质检员进行详细的技术交底，将回填区域的划分、根据碾压试验确定的压实参数、施工方法等问题交代清楚。5.2、施工部署本工程回填时，采取两种方案进行，即堆土区一侧采用大型推土机送土到基坑，另一侧采用挖掘机装土，自卸汽车从一端绕运到位，做到两侧同时回填均匀上升。均采用大型推土机推土到位。5.3、施工方法和程序5.3.1、填筑方法及方案要点分层填筑：回填料铺筑前，先通知业主、监理对台阶进行验收。采用按横断面全宽纵向水平分层填筑压实方法。填筑虚铺厚度按照试验段确定的参数进
11、行控制。采用自卸车卸土，根据车容量计算堆土间距，以便平整时控制层厚均匀。为保证边坡压实质量，填筑时路基两侧各加宽30cm。摊铺平整：填料摊铺平整使用推土机进行初平，对于填石路基使岩块之间无明显高差，然后配合人工找平，在每层表面填筑厚10cm左右细粒土，控制层面无显著局部凹凸。对于渗水填料，平整面做成两侧4%的横向排水坡。碾压夯实：压实采用重型压实标准，每层的厚度不大于30cm。其密实度要求如下：路堤80cm以内大于95%，80cm以下大于93%，零填及挖方路基在30cm内大于95%；范围内的沟槽回填土的压实度不得低于路堤的压实要求。碾压前向振动碾司机进行技术交底，其内容包括碾压起讫范围、压实遍
12、数、压实的速度等。根据填料的不同，采用振动碾进行压实，压实顺序按先两侧后中间、先慢后快、先静压后振动压实的操作程序进行。各区段交接处互相重叠压实，纵向搭接长度2m以上，沿线路纵向碾压轮迹重叠0.4m。5.3.2、土方回填控制土方回填过程中，根据试验确定的土料最佳含水量、摊铺厚度、碾压及夯实遍数，对填筑过程进行严格控制。推土机铺土时，对边坡处要进行开蹬处理，开蹬宽度按开挖边坡系数和铺土厚度计算确定。铺土厚度不允许超出经试验确定的铺土厚度。推土机碾压采用进退错距法，碾迹搭接宽度应大于10cm。人工夯实按每层20m一次性达到要求向前推进，在回填铺土及碾压和夯实时其推进方向与轴线平行。人工夯实与碾压结
13、合处其重叠部位不应小于0.5m。对于碾压中出现的漏压及欠压部位以及碾压不到位的死角均采用人工夯实方法进行补救。分段碾压时接茬处应作成大于1：3的斜坡，碾压时碾迹应重叠0.5m，上下层错缝距离不应小于1m。在降雨前应及时压实作业面表层松土，并将作业面作成拱面或坡面以利排水，雨后应晾晒或对填土面的淤泥清除，合格后方可继续填筑。在整个回填过程中，设置专人保证观测仪器与测量工作的正常进行，并保护所埋设的仪器和测量标志的完好。5.4、质量检查：5.4.1、填筑前，首先对回填段进行地形、剖面的测量复核，并把测量资料报送工程师复检。其次对测量后的基槽进行基础面的清理，然后报工程师进行回填前的验收，验收合格后
14、方可回填。5.4.2、土方填筑时，对填筑段选派有经验的工程技术人员在现场填筑中进行监督并密切配合工程师监督人员的工作。5.4.3、在土方填筑过程中，根据工程师批准的土方填筑检测计划对每步土进行检测，检测合格后把检测资料报送工程师并报请工程师进行抽检，复检合格并经批准后进行下步土的回填。5.4.4、在堆土料场，不定期对土料的含水量进行检查，对于含水量较高的土料必须翻晒，待其含水量达到要求后方可进行回填。5.4.5、在工程师检查后对不合格的回填土，彻底按工程师的指示进行返工、修理和补强。5.4.6、土方填筑完工后，首先对工程全部填筑部位按国家有关规范规程规定的有关内容进行自检，自检合格后报请工程师进行验收。6 材料的验收及检验61所采购的
