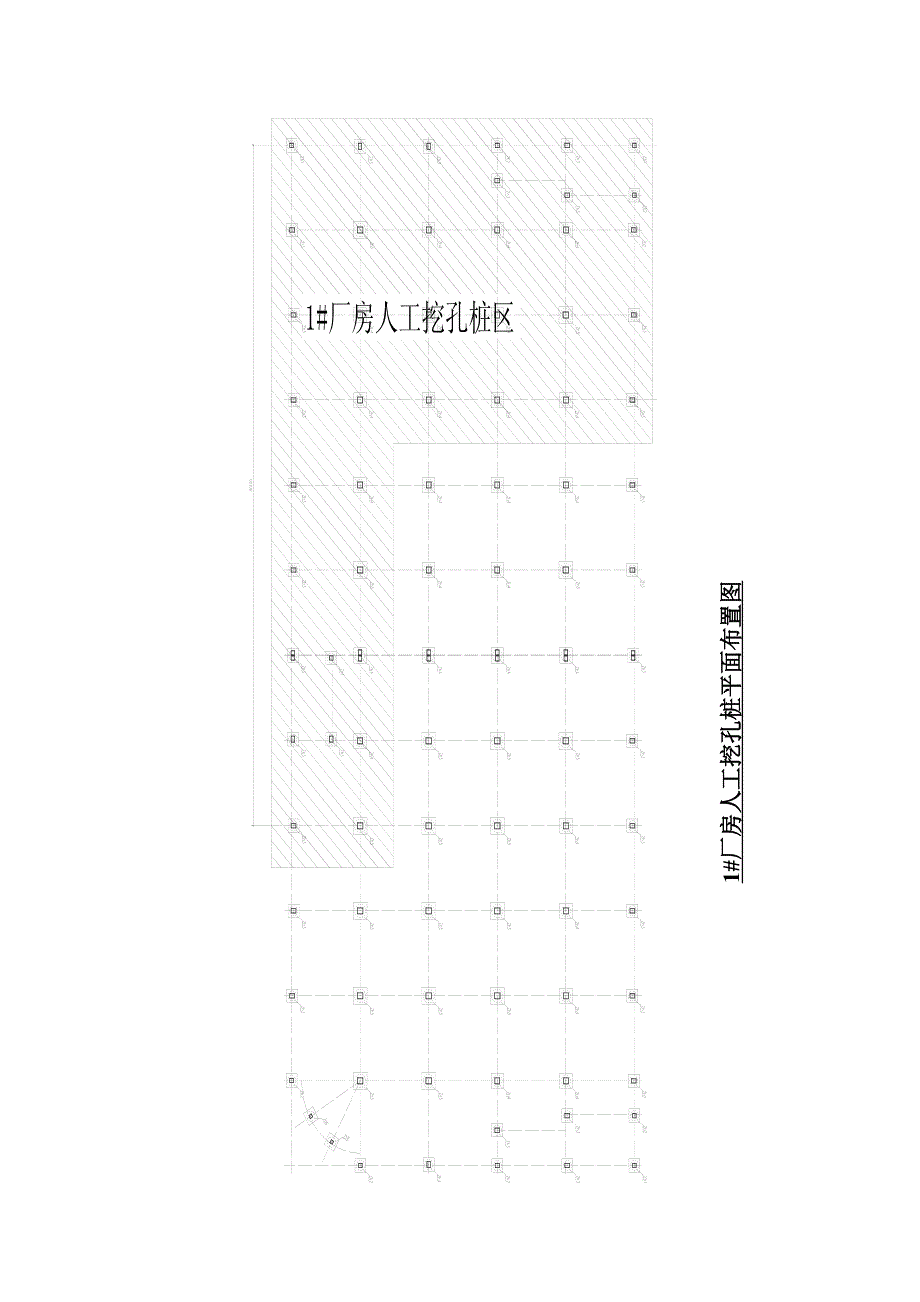

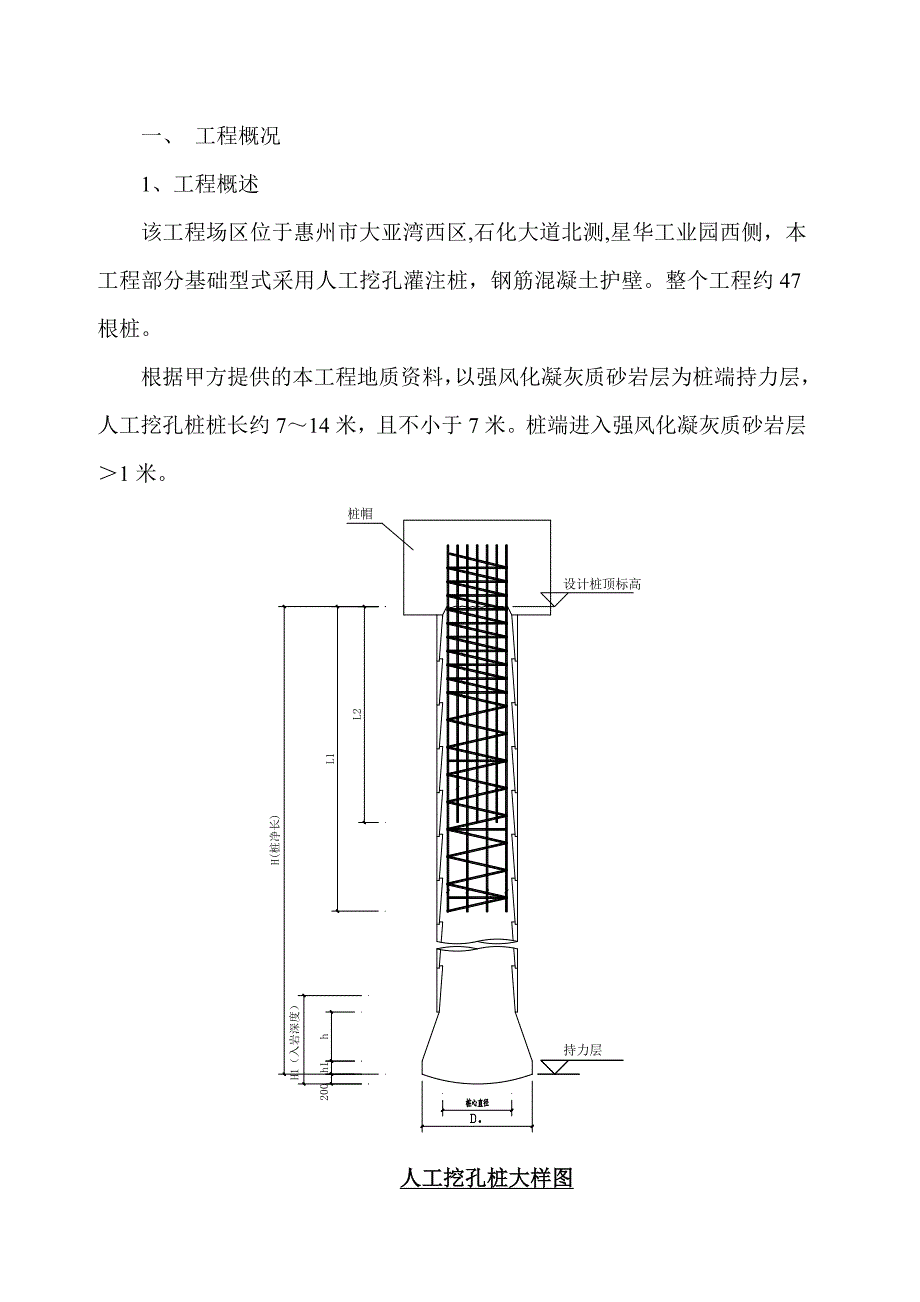

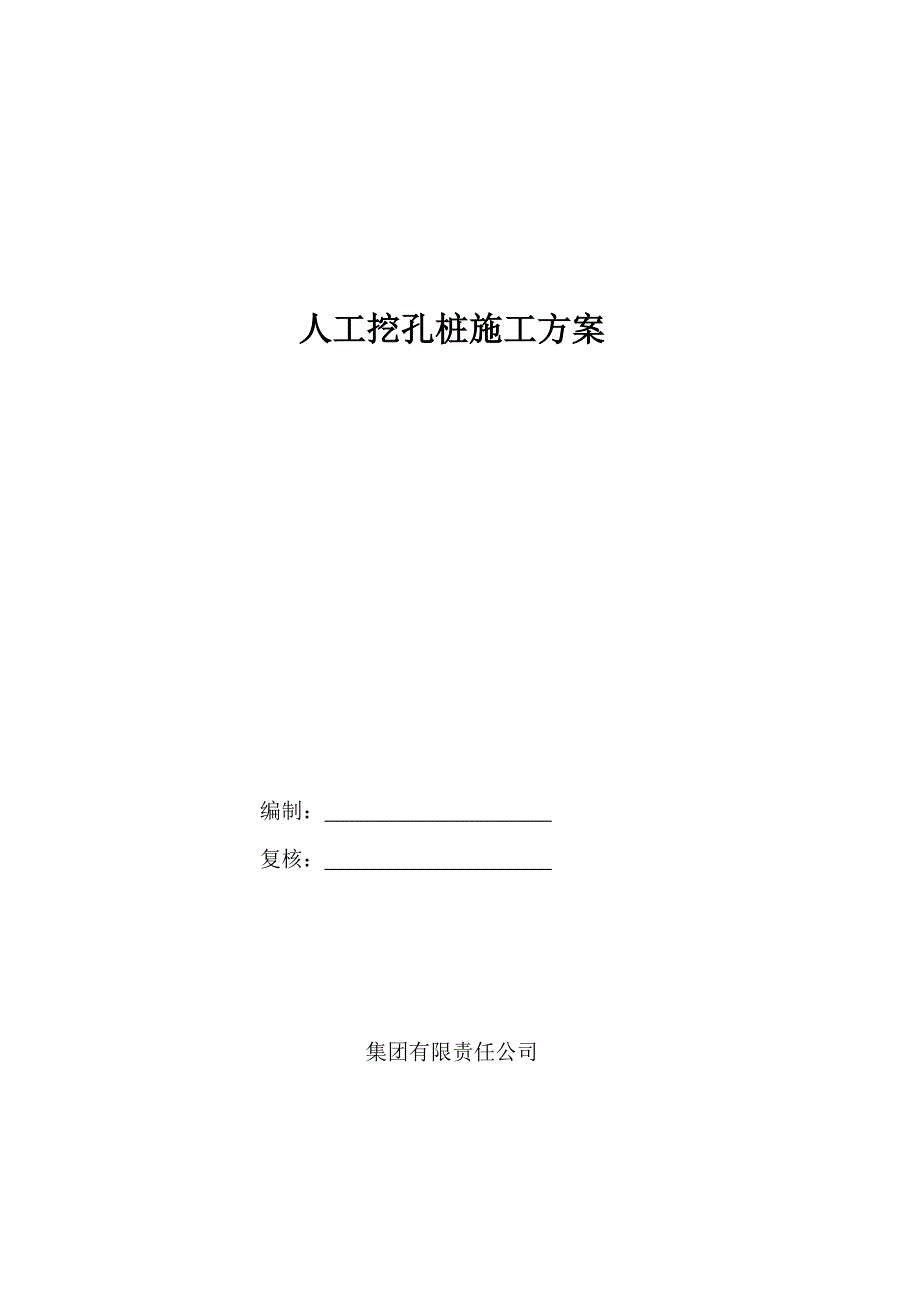

1、人工挖孔桩施工方案编制： 复核： 集团有限责任公司一、 工程概况1、工程概述该工程场区位于惠州市大亚湾西区,石化大道北测,星华工业园西侧，本工程部分基础型式采用人工挖孔灌注桩，钢筋混凝土护壁。整个工程约47根桩。根据甲方提供的本工程地质资料，以强风化凝灰质砂岩层为桩端持力层，人工挖孔桩桩长约714米，且不小于7米。桩端进入强风化凝灰质砂岩层1米。人工挖孔桩大样图1#厂房人工挖孔桩平面布置图2#厂房人工挖孔桩平面布置图2工程设计 根据本工程地质资料，以强风化凝灰质砂岩层为桩端持力层，人工挖孔桩桩长约714米，且不小于7米。桩端进入强风化凝灰质砂岩层1米，根据实际地质情况3米未达持力层采用人工挖孔
2、桩。护壁采用15cm厚C25钢筋砼，钢筋用级钢。第一节挖深约1m，浇钢筋砼护壁，往下施工时以每节作为一个施工循环，一般土层中每节高度为0.9m，如遇流砂、淤泥区段每节高度小于500mm，必要时下钢护筒护壁，特殊地质下挖速度视护壁的安全情况而定。遇到不利的地质条件，制定单桩的施工措施，制定施工方案时依据实际情况综合分析，统筹安排，在可能的情况下，先施工较浅的桩，后施工深一些的桩，先施工外围（或迎水部位）的桩，后施工中部的桩。3地质概述 工程地质勘察任务由深圳市长勘勘察设计有限公司完成。勘察结果表明，拟建场区地层结构较为简单，层序清晰，自上而下分为：第1层：人工填土层；第2层：第四系冲洪层；第3层
3、：第四系坡积层；第4层：第四系残积层；第5层：侏罗系凝灰质砂岩；第6层：强风化凝灰质砂岩，该层为持力层4 工程总目标工期目标：开工日期：2011年1月22日竣工日期：2011年2月28日 日历工期38天。二、施工准备： 1 现场准备了解水源、电源的位置及最大可供数量，要求供电100KW。开工前，把施工现场临时用电按规范及安全要求，布设好线路走向、配电箱、机械摆放位置等；2 技术准备2.1组建以项目经理、项目技术负责人为核心的技术管理体系，下设施工技术、质量、材料、资料、计划等分支部门。2.2审学施工图纸，提出合理化建议，取得建设单位和设计单位同意，以达到节约投资、加快进度、保证质量和施工简便的
4、目的，并提出合理性的审图意见。2.3作好桩基分部施工方案，作好分项工程技术交底。2.4建立完善的信息、资料档案制度。2.5编制钢筋、水泥、木材、等材料计划，相应编制材料试验计划，指导材料定货、供应和技术把关。2.6按资源计划安排机械设备，周转工具进场，并完备相应手续。2.7建立完善的质量保证体系。2.8会同规划、勘察设计、建设单位、发包单位、质监单位等部门复核定点坐标、建筑物标高及验基。2.9做好对班组人员的技术，安全交底工作。开工前,必须强调劳动纪律，向工人班组进行技术交底，学习图纸及有关施工规范,掌握施工顺序，保证工作质量和安全生产的技术措施落实到人。3机械设备准备3.1机具设备进场前做好
5、维修保养工作，保证设备机械完好性；3.2本工程拟投入设备为：序号机械名称单位数量备 注1砼搅拌机台1滚桶式2电焊机台23空压机台24钢筋切断机台15插入式振插棒台36潜水泵台307配电设施台18照明设施台1取土工具配齐9手摇绞车台3010小推车台1511风镐台1512钢筋笼胎具套313模板套60三、施工组织管理1 施工组织项目管理班子的组建：根据项目法施工原理及工程特点，施工现场成立项目经理部，项目经理在公司领导下，根据工程需要设置工程技术、质量、安全、预算、材料等职能机构，并配置相应的职能人员，对工程进行管理。施工组织是工程项目管理的重要内容，是项目目标实现与否的关键，施工组织与计划管理相配
6、合，施工人员落实当天工作情况，安排明天工作内容，充分利用机具设备和周转材料，科学合理的进行劳动力搭配。项目经理部机构设置如下：2劳动力组织项目经理部根据工程特点和各阶段需要情况，及时选派和补充技术过硬，能吃苦耐劳、专业技术强的人员担任。整个劳力安排要充分利用作业面，各工序的工种决不能出现缺人现象。四、施工方案:1测量放线及高程控制:采用经纬仪导向，钢尺反复量距的方法确定桩井平面位置。高程测量由建设方提供基准点，用水准仪测定各桩孔的井口标高，并在井口壁上作好高程点标志，作为施工确定桩顶标高的依据。2施工导向及施工顺序根据甲方要求各个班组同时施工，护壁方式采用混凝土护壁，组织流水施工作业。3、钢筋
7、笼制作钢筋笼的钢筋直径、长度由设计计算而定。其制作要求应符合下列规定：3.1钢筋笼制作、运输和安装过程中，应采取措施以防止变形。其主要措施是螺旋箍筋用点焊焊牢，因点焊不伤主筋。3.2钢筋笼的主筋净保护层不宜小于50mm，其允许偏差为士20mm;3.3吊放钢筋笼入孔时,不得碰撞孔壁,灌注混凝土时应采取措施固定钢筋笼的位置。用8钢筋耳环布置桩周三点以保证混凝土保护层及钢筋位置，桩顶四周用16钢筋绑扎加以固定。3.4钢筋笼制作允许偏差符合下表：钢筋笼制作允许偏差（mm）项次项目允许偏差1主筋间距102箍筋间距或螺旋筋螺距203钢筋笼直径104钢筋笼长度1004 人工挖孔：经过测量放线确定桩孔中心位置
8、，并经复核确认无误后即可开始桩孔的施工。然后根据开挖线，向下挖深1m，浇筑混凝土井圈第一节护壁。井圈高出地面20cm，且加厚10cm。而后将桩位纵横中心线测放到井圈上，并测 1、栏杆 2、限位器 3、提升井架 4、电动卷扬机 5、提升吊桶 6、锁口圈图4-07 人工挖孔桩施工示意图出孔口控制高程，以利于下部掘进的高程控制，且要求第一井圈的中心线与设计轴线的偏差不得大于2cm。井圈高出地面防止地表水在施工过程中进入井内。桩井开挖采用手摇绞车出土。在土质较好的条件下，一节桩孔的高度通常为100cm左右，一节桩孔的土方挖完后，进行混凝土护壁。杂填土层如遇塌孔，采用钢护筒，套筒后进行挖桩施工作业。挖孔
9、由人工从上而下逐层用镐、锹进行，遇坚硬土层或大块垃圾时用锤、钎破碎或人工用凿子凿,然后提运出孔，巨型石块由石匠破碎成小块后提运出孔；桩孔入差采用空压机和风镐进行施工，如桩底岩石坚硬至风镐无法施工时,应采取凿岩机进行密度钻孔，用净爆剂或鸣爆处理孤石达到设计要求。另外:4.1如有大石块垂直运输,装好后，人从爬梯出井后方可提运。4.2挖出的土应在孔口2米外就地摊放。每孔用砖砌井口30cm高出自然地面作堆土的维护结构，面层砂浆抹光，并标上十字中心线及标高，每进尺一米时复核中心点是否有偏差。4.3降水措施:在施工过程中如遇地下水，但无承压水。本工程降水措施为:第一种为挖集水坑用潜水泵直接在挖桩孔内带泵作
10、业，排除积水。为用泵安全，每个泵都安装漏电保护器，如有异常就自动跳闸。第二种为采用轻型井点降水，使地表水位同时下降，以达到降水目的。施工时排水要远离施工场地，防止水倒流入孔，已挖基孔四周应设阻水坝，防止雨水灌入基孔。4.4在护壁施工过程中，如发现护壁有下坠迹象时，应采取横向支撑措施。4.5如遇流沙时，应与甲方研究后采用钢护筒护壁。当挖孔至设计持力层标高时，应及时通知建设、监理、地质部门、设计单位对孔底岩(土)进行鉴定。挖孔桩现浇混凝土护壁施工允许偏差如下表:桩径偏差(mm)垂直度允许偏差（%）桩位允许偏差(mm)+500.5505混凝土的拌制及质量检验混凝土的拌制按规范要求进行，要求混凝土搅拌
11、均匀，颜色一致，每罐料搅拌时间不小于1分钟。施工中需严格按配合比的要求投料，确保混凝土的拌制质量。每一台班首批混凝土出料时，应取料检查和易性、坍落度及配合比的情况，做到每台班制作混凝土试块一组。以检验混凝土质量，试块拆模成型后应在现场自然养护。灌注砼前进行最后一次清底捞渣，由建设方现场管理人员对钢筋笼质量、竖井质量、清渣情况作检查并检验合格后，方开始灌注工作。灌注桩身混凝土时，应采用大坍落度直技法灌注。混凝土配合比由实验室提供，灌注时，单桩均一次连续灌注成桩。为保证桩底混凝土密实，混凝土灌注高度达到800mm时，应由专人下井振捣，振捣时先振捣桩周，然后振捣桩中心。5.1桩基砼浇筑时，按设计标高
12、+30mm进行控制，待砼初凝后剔除表面浮浆。5.2桩基砼浇筑时，按设计核承台下垫层标高将出桩身的护壁剔除。6成型工艺设置栓桩桩井开挖、护壁验底钢筋笼吊放清渣灌注混凝土成桩。7做好施工记录，详细记录每支桩每天的进展情况。8桩基施工完毕，由法定检测机构对每支桩进行检测，结果必须满足设计要求。五、材料所用钢筋须送建筑工程质量监督站实验室作物理理性及焊接检验。水泥、砂、石等堆放场地备足待用，应分别取样送质量检站实验室作原材料检验，并由实验室提供混凝土试配配合比。六、施工质量保证措施质量保证措施：1挖孔前，桩位应定位放样准确，在桩位外设置定位龙门桩。须用桩心点核准位置，并由专人负责。2修筑井圈护壁时，每
13、节护壁均应在当日连续浇注完毕。上下节护壁的搭接长度不小于5cm；护壁混凝土必须保证密实；根据土层渗水情况使用速凝剂；护壁模板的拆除宜在24小时之后进行；发现护壁有蜂窝、漏水现象时，应及时补强以防造成事故。3遇有局部或厚度不大于1.5米的流动性淤泥和可能出现涌沙时,每节护壁的高度可减小到30-50cm,并随挖随验,随浇注混凝土;如遇流沙情况较严重,轻型井点降水。4挖至设计标高时,孔底不应积水,终孔后应清理好护壁上的淤泥和孔底残渣，然后进行隐蔽工程验收。验收合格后，应立即封底和灌注桩身砼。桩身砼必须留有试件，每50立方米留置一组试块。每根桩应最少有1组试块，且每个浇注台班不得少于1组，每组3件。七
