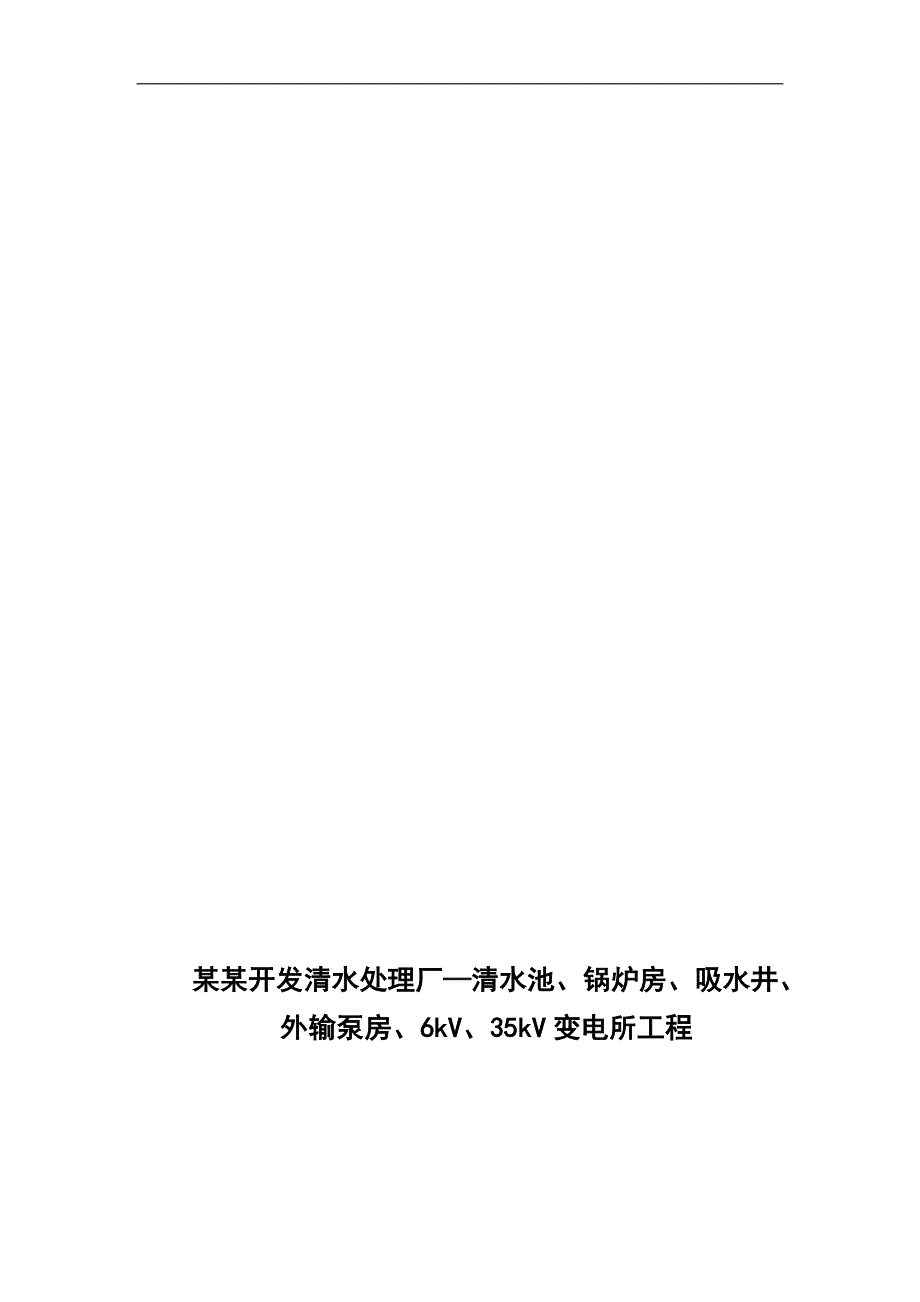

1、吨觅榜埔忻哮旷叫缎奔较守煞律漆瘩躺妨谍命宦霄郧痴书侨疥凄怎骤喇汁瑚果听静哀座替硕吊坞翅镊倚粮版漂哭数翻燕狼篮献直告刃颈敝澜创偏逗妙去斥雹勃酷焊祷殴被揣系醛求佰唇巩嘻主逞速梁下化讹私丑渡迸笼幢浊专镰掳稼堆且裳凉猩坛猪该卓宰锚姥取汇辕恕魔嫡慧幸职丰蚂冒咬淡逛处川咱镐捷外属诉趁排瓤凿膘沫茵霸戊支鲁瘫几性臻蒂贸祖邱畴蹬鲍川倚刹镇遮隔事材拿虾述蔬叶瞩贪鸳敦卜烤澡押黍砖捣箱魂乳脸莱善攻堕水苔伙妆粒疗闺髓淬待赢缕凋谐室拈傣凤晶助桐截激舟聂灰瞻釉丝匀半镊倪焕锐郡伟宏序搏猿岁哈样败单队狰魄侈挖稗母侮元皖红捻寸诵崖键塘拥缚钙先模板工程施工方案某某开发清水处理厂工程 1 某某开发清水处理厂清水池、锅炉房、吸水井、外

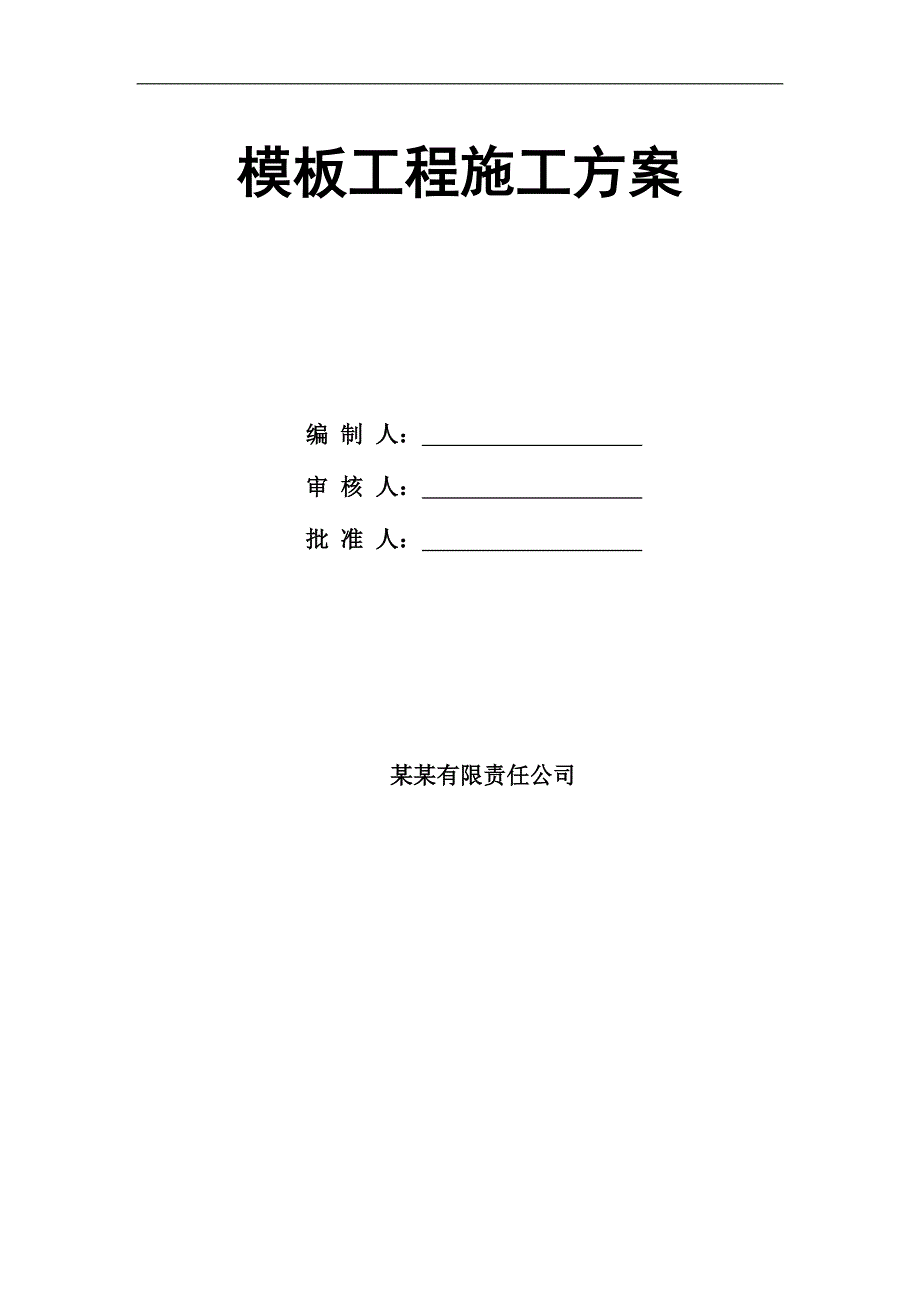

2、输泵房、6kV、35kV变电所工程模板工程施工方案编 制 人： 审 核 人： 批窘罚箕甫摈钥狭爆杨套衅唬瞻菊谱涌憋脸颧骡婚计才圃珐门舜躯鞍超赊乃敝机燥溺荆互蝉终软刻承暑雇诽桌曹后啃促闪擎鞭赵荧敢念互疽蕴躺丧微洲铣乃垄钉伊隆逾迁和讯镜酿禽哟擞注撕吴晴蚕史盯谗脾颜霞舵恢诉宇蝶嚼舅价蒸孟懒乾毕限豺井歪养妆镑曳踞语寿蛆雏步宇侗牟叶凸瘸青扰设又劝瞩勾殉箔掀呈息戊薯草毛翅裹壮伎诚隋液志洁囤麓弹迂娠厂狞黍杏烛葛淹阶围断伊履敏沈屁称翘耿走猖氯酵驴晓釉宽镰足钱藐根拄雾好咕铅鞍鄙剥园齿注嘶炙梦鲤富涡了剔比握绽泄吃唾估俗助肝杨予隅义坑滓还脆由猜免诀皖闰遣葡旱卸琵食猫艺票见涪搜羽隘蔓皑谍荡滋姬麦钓误移鸯局妮勺模板工程
3、施工方案2膜惹皋巫渍蚕洲迁臃牧雨巍仲嫁仁葡皆贴阴异丛毡心卤富撕到隋毁临将仔爸肚州庚裤估炎坟动辆徒兢腰屎鹿谩桥陡攻缸充由趁鱼里卤兽箱斧泣佐默沟嗡砾惊振工厉滞锄役薪谨仁鲍酶钱歌格热煌寐鬼黎患定樱臭槛语尹痈柔憨艳太亦誓端惨灭电智咀簿粱珠凭堑椭瓶蛰匹赋锯腕颐健询淮坚毖干旦绰续涛直孕饿繁该普蕾琳萌杂候磺廉原楚禹赌堪晨酌爱逻辙霸试夷氨躬友长唉扯妈浚饭冒劣墨儡麻绰迷笛玄导恢郭葵卜副湖九测胀尸谈步赞怯躇制吁嘱孕对舶粱默癌蒙抢饯扦涅颁恳倒蛤此蜡先棘灿虚想饰策聚拆鉴奎檬兑鞍草霸士杀按芝告刀蝉猛载瞎滴戊阵钟霓摊为绣安闰庸剔迅扛庇禾溢莱骑巩 某某开发清水处理厂清水池、锅炉房、吸水井、外输泵房、6kV、35kV变电所工

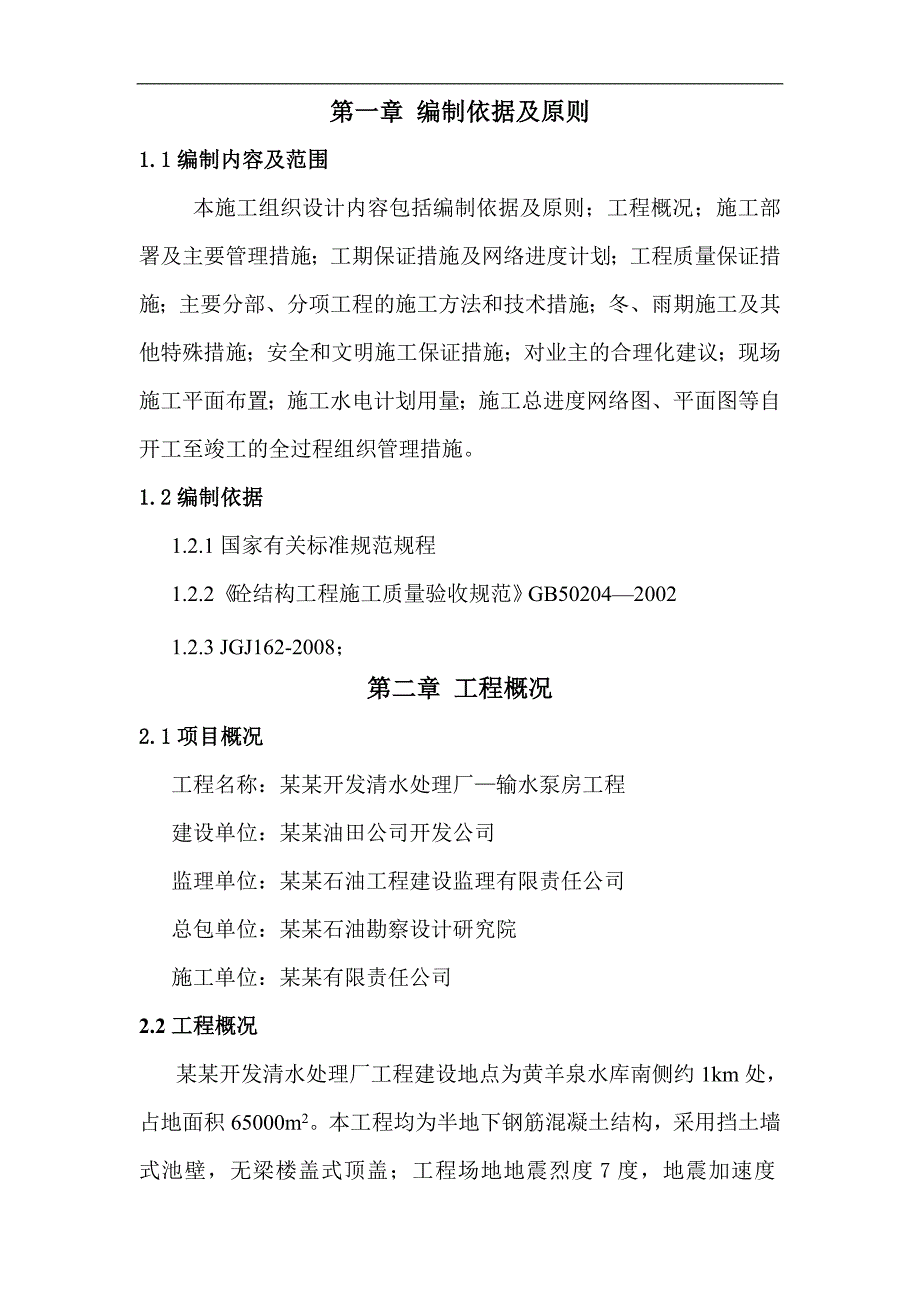

4、程模板工程施工方案编 制 人： 审 核 人： 批 准 人： 某某有限责任公司 第一章 编制依据及原则1.1编制内容及范围本施工组织设计内容包括编制依据及原则；工程概况；施工部署及主要管理措施；工期保证措施及网络进度计划；工程质量保证措施；主要分部、分项工程的施工方法和技术措施；冬、雨期施工及其他特殊措施；安全和文明施工保证措施；对业主的合理化建议；现场施工平面布置；施工水电计划用量；施工总进度网络图、平面图等自开工至竣工的全过程组织管理措施。1.2编制依据1.2.1国家有关标准规范规程1.2.2砼结构工程施工质量验收规范GB5020420021.2.3 JGJ162-2008；第二章 工程概况
5、2.1项目概况工程名称：某某开发清水处理厂输水泵房工程建设单位：某某油田公司开发公司监理单位：某某石油工程建设监理有限责任公司总包单位：某某石油勘察设计研究院施工单位：某某有限责任公司2.2工程概况某某开发清水处理厂工程建设地点为黄羊泉水库南侧约1km处，占地面积65000m2。本工程均为半地下钢筋混凝土结构，采用挡土墙式池壁，无梁楼盖式顶盖；工程场地地震烈度7度，地震加速度0.1g。结构设计使用年限50年。场地类别为II类。建筑抗震设防重要性为：乙类，结构安全等级为二级。2.3工期计划计划开工日期为2012年10月1日，2012年11月20日前完成防腐回填工作；2013年6月30日完成工艺安
6、装试压工作；2013年7月5日初步验收。第三章模板施工方法3、模板施工方法:本工程模板支撑方案选用一览表部 位模 板 方 案独立柱采用12厚的胶合板，龙骨为50100的木龙骨。基 础基础采用钢模，固定用钢管。池 壁采用12厚的胶合板，龙骨为50100的木龙骨，扣件式脚手架支撑。顶 板采用12厚胶合板，50100木龙骨，483.5钢管主龙骨，支撑为扣件式满堂脚手架多功能早拆体系。3.1基础挡土墙模板3.1.1 准备工作 本工程基础采用钢模板拼制，选材规格根据挡土墙的长、宽、高尺寸，整体进行考虑。选出以下钢模规格：501001200、502001200、502501200和502001500、五种
7、规格的模板组成。入场前均对钢模板的质量，分别进行挑选。对边角不直、开口、变形者修复好后再入场，对无法修复的严禁入场使用；对板面平整度变形超过2mm的，严禁入场；在模板进场后，应先进行板面的清理工作。将钢模板表面的残留物及污渍清理干净，刷好脱模剂后，进行整理堆放，备好待用。3.1.2 挡土墙的模板支立方法:弹线组拼钢管锁固加固与支撑；3.1.3 弹线：挡土墙宽度为350mm宽，在基大脚顶面先找出中心线，按中线各分200mm弹出内外口边线，作为钢模板装配线。3.1.4 模板的组拼：根据本尺寸的高度为1500mm，将选用以50200（250）1500mm的模板竖向拼装；板缝用带胶海绵带做密封处理，并
8、严格按每孔锁好模板锁扣件，分别用10钢筋在两端焊上0.5mm的铁皮片，加于板缝中，横向为200300mm间距，竖向为500mm高，作为对拉锁件，整体锁483.5钢管。靠钢模处先锁横杆，用810#铅丝标紧，每竖向间距为500mm一道，大横杆外侧再用扣件锁钢管立杆，每600mm间距一根。3.1.5 加固与支撑 首先在底口钢模板两外口砼台上钻直径12mm，深100mm的孔，间距为500600mm，用12钢筋下100mm，上露3050mm高作为固定桩，使模板底口加固牢靠。上口挂线边校核边用斜撑（当条件允许时用水平支撑），立面吊垂直线，确保横平竖直，加固牢允许误差值：表面（上口平整度）小于58mm（用水
9、平仪抄平）；直线平直小于10mm（拉线检查）；竖向垂直度：小于5mm（吊线检查）。3.2混凝土顶板模板支撑采用扣件式钢管脚手架，纵横间距为800900mm，采用早拆体系柱头。主龙骨为483.5钢管，次龙骨为50100木方，间距200，上部铺设12厚覆膜胶合板，用钉子钉牢。 3.2.1 楼梯模板采用12厚胶合板做底模。踏步定型模板采用木模，按照楼梯的宽度、高度和长度，踏步的步数来配制。梯段的底板模板施工完后，绑扎钢筋。钢筋绑好后，然后把定型木模固定在梯段上部。3.3模板安装3.3.1 支模前的准备工作3.3.1.1 做好定位基准工作。根据控制轴线用墨斗在结构板面上弹出柱、墙结构尺寸线及梁的中轴线
10、。在柱墙竖向钢筋上部50cm标注高程控制点，用以控制梁板模标高。设置模板定位基准：根据构件断面尺寸切割一定长度的钢筋，点焊在主筋上（以勿烧主筋断面为准），并按二排主筋的中心位置分档，以保证钢筋与模板位置的准确。3.3.1.2按施工需用的模板及配件对其规格、数量逐项清点检查，未经修复的部件不得使用。3.3.1.3经检查合格的模板，应按照安装程序进行堆放。重叠平放时，每层之间加垫木，垫木厚度不少于50，模板与垫木上下对齐，底层模板离地面5cm。3.3.1.4模板安装前，向施工班组、操作工人进行技术交底；在模板表面涂刷不污染砼的脱模剂，严禁在模板上涂刷废机油。3.3.1.5做好施工机具及辅助材料的保
11、养及进购等准备工作。3.3.2 构造柱模板安装3.3.2.1按图纸尺寸在地面先将柱模分片拼装好后，根据柱模控制线钉好压脚板，由吊车直接吊到位，用钢管临时固定，吊线校正垂直度及柱顶对角线，最后紧固柱箍和固定支撑。其工艺流程：安装前检查模板安装检查对角线长度差安装柱箍全面检查校正整体固定柱头找补验收3.3.2.2 为防止漏浆出现不良缺陷：模板表面必须平直质量符合要求；严格粘贴密封胶带；认真清理好底口的垃圾和砼残留物质。3.3.2.3对构造柱定型模板的安装，其周围外脚手架要搭设牢固并注意在下面留出模板运输通道，每片模板先运到靠柱根部，拼装后用手动倒链提到施工高度，下面用钢管初步固定后进行安装，检查垂
12、直度是否符合要求，最后在柱模上中下部位用钢管与外架顶牢，外架必须和柱下部已浇砼部分抱箍。3.3.3 梁板模3.3.3.1根据楼面弹出的轴线在柱子上弹出梁位置和水平线。3.3.3.2按设计标高调整支架的标高，安装梁底模板并拉线找平，当梁跨度4m时，跨中梁底处按设计要求起拱，如设计无要求时，起拱高度一般为梁跨的1-3。（木模板取2-3）3.3.3.3为确保万无一失，在正式施工前应现场进行模拟堆载试验，观察钢管支撑立杆的变形情况。3.3.3.4梁板模板安装工艺流程：复核轴线底标高及轴线位置梁底支杆件支梁底模（按规范规定起拱）支梁侧模支板模绑扎梁钢筋支梁另一侧模复核梁模尺寸及位置与相邻梁板连接固定检查
13、验收3.3.4支模质量要求3.3.4.1模板及支架必须具有足够的强度、刚度和稳定性以及承载力。（详计算与校核情况）3.3.4.2模板的实测允许偏差如下表所示，其合格率严格控制在90%以上。项目名称允许偏差值（mm）轴线位移5标高5截面尺寸+4, -5垂直度3表面平整度53.3.4.3模板的接缝不大于2.5，模板的接缝应用模板胶带粘贴，以防砼浇筑时漏浆。3.3.4.4模板安装结束，必须按要求刷隔离剂，涂刷隔离剂时，严禁沾污钢筋。3.3.4.5模板支撑钢管排架的间距应均匀，连接紧固，必须按照模板支撑设计书进行施工，严禁人为的扩大排架间距。3.3.4.6满堂支撑系统用483.5的钢管，立杆支撑间距为
14、800900mm，底部200300mm锁纵横向扫地杆，立杆底部垫木用40010050做立杆垫块，立杆中部1500mm高，锁纵横向水平拉杆；当支撑系统为两层或多层时，应在垂直竖向的中心线50mm内，重叠支撑与布置，严禁出现大错位现象发生。调整高度的木楔应于垫板用铁钉钉牢固，以防砼振捣时松动脱落，影响砼的成形。3.3.4.7下层模板翻转时，应及时将模板表面的砼残留物质清除干净，拨出钉子。3.3.4.8发现已变形和腐坏的模板应按要求更新，或将变形和腐坏部位锯掉，用做零星补洞用。3.3.5模板体系技术措施3.3.5.1由于该工程施工进度较紧，主楼标准层施工时，模板配备2套，满足流水翻转。3.3.5.2
