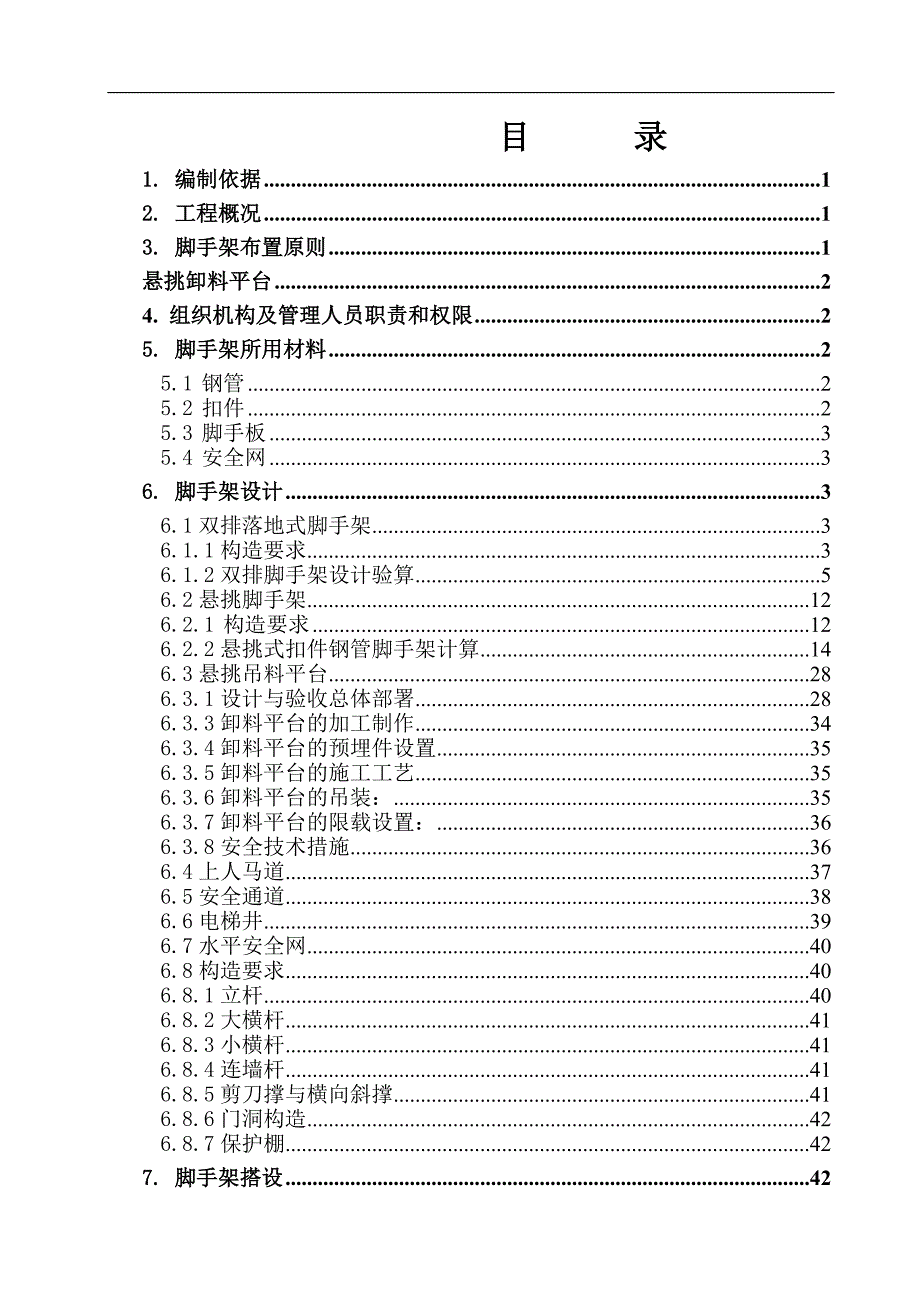

1、 目 录1. 编制依据12. 工程概况13. 脚手架布置原则1悬挑卸料平台24. 组织机构及管理人员职责和权限25. 脚手架所用材料25.1 钢管25.2 扣件25.3 脚手板35.4 安全网36. 脚手架设计36.1双排落地式脚手架36.1.1构造要求36.1.2双排脚手架设计验算56.2悬挑脚手架126.2.1 构造要求126.2.2悬挑式扣件钢管脚手架计算146.3悬挑吊料平台286.3.1设计与验收总体部署286.3.3卸料平台的加工制作346.3.4卸料平台的预埋件设置356.3.5卸料平台的施工工艺356.3.6卸料平台的吊装：356.3.7卸料平台的限载设置：366.3.8安全技

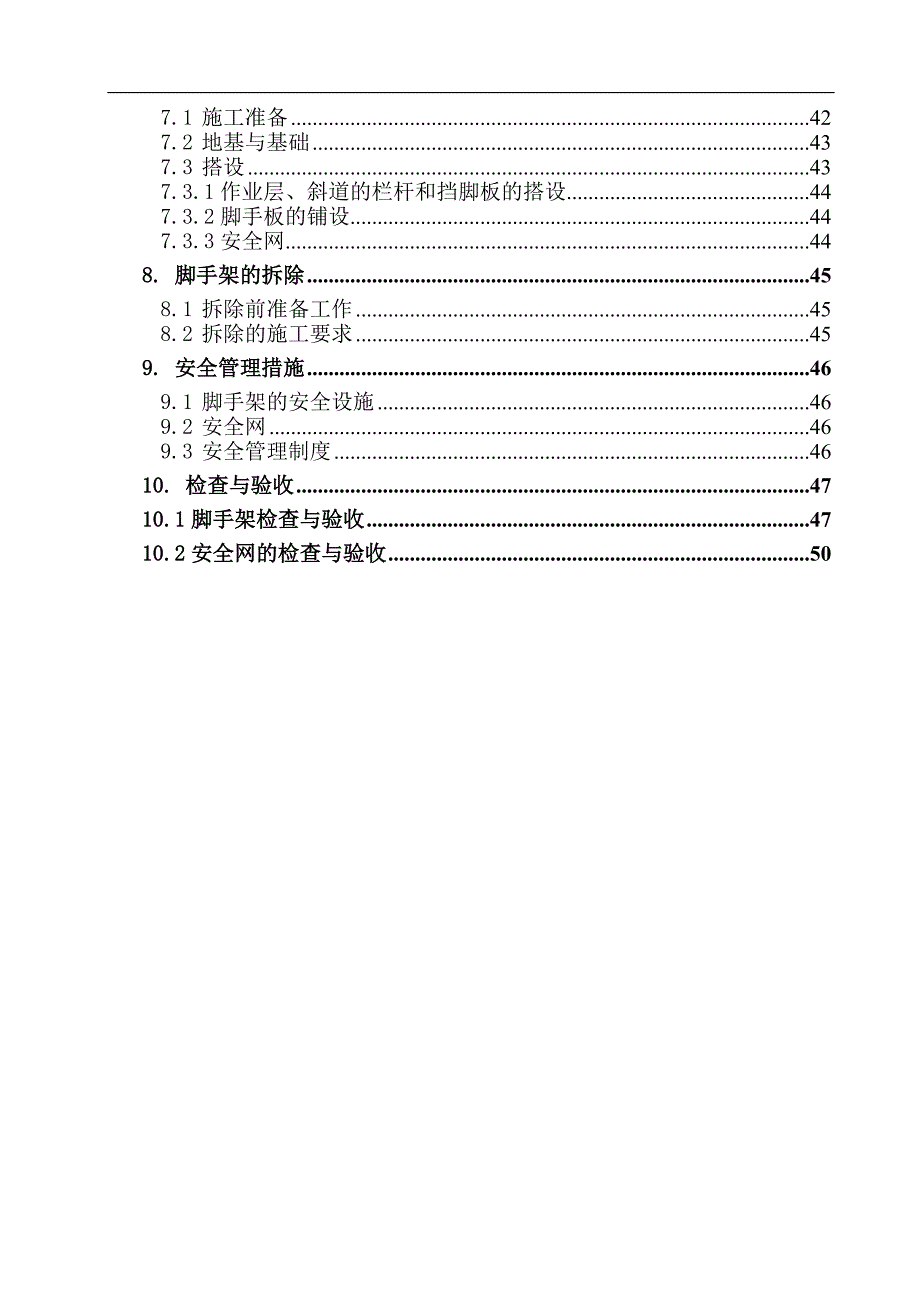

2、术措施366.4上人马道376.5安全通道386.6电梯井396.7水平安全网406.8构造要求406.8.1立杆406.8.2大横杆416.8.3小横杆416.8.4连墙杆416.8.5剪刀撑与横向斜撑416.8.6门洞构造426.8.7保护棚427. 脚手架搭设427.1 施工准备427.2 地基与基础437.3 搭设437.3.1作业层、斜道的栏杆和挡脚板的搭设447.3.2脚手板的铺设447.3.3安全网448. 脚手架的拆除458.1 拆除前准备工作458.2 拆除的施工要求459. 安全管理措施469.1 脚手架的安全设施469.2 安全网469.3 安全管理制度4610. 检查与

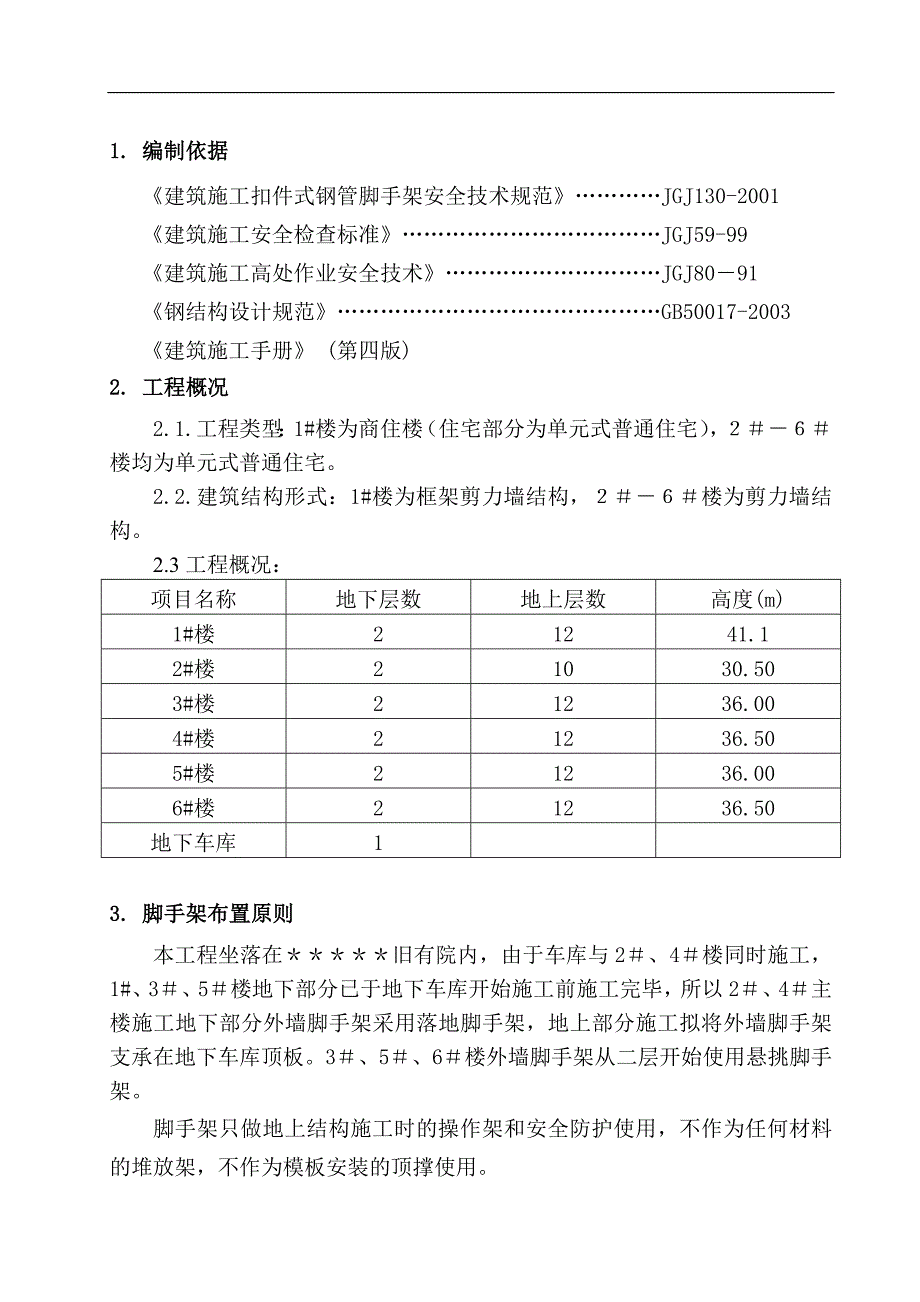

3、验收4710.1脚手架检查与验收4710.2安全网的检查与验收501. 编制依据建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001建筑施工安全检查标准JGJ59-99建筑施工高处作业安全技术JGJ8091钢结构设计规范GB50017-2003建筑施工手册 (第四版)2. 工程概况2.1.工程类型：1#楼为商住楼（住宅部分为单元式普通住宅），楼均为单元式普通住宅。2.2.建筑结构形式：1#楼为框架剪力墙结构，楼为剪力墙结构。2.3工程概况：项目名称地下层数地上层数高度(m)1#楼21241.12#楼21030.503#楼21236.004#楼21236.505#楼21236.006#楼2
4、1236.50地下车库13. 脚手架布置原则本工程坐落在旧有院内，由于车库与2、4楼同时施工，1#、3、5楼地下部分已于地下车库开始施工前施工完毕，所以2、4主楼施工地下部分外墙脚手架采用落地脚手架，地上部分施工拟将外墙脚手架支承在地下车库顶板。3、5、6楼外墙脚手架从二层开始使用悬挑脚手架。脚手架只做地上结构施工时的操作架和安全防护使用，不作为任何材料的堆放架，不作为模板安装的顶撑使用。 悬挑卸料平台本工程采用悬挑式型钢卸料平台，6#楼加工制作四个，分别设置在12-14/D-G、25-27/ D-G 、3845D-G 、4446D-G ，1楼加工两个，其他楼加工一个。4. 组织机构及管理人员
5、职责和权限序号姓名职 务职 责1项目经理负责项目的全面管理工作2副经理负责施工进度、施工质量过程控制和安全文明施工管理，负责基础设施管理3项目技术负责人全面负责项目技术管理、质量管理4工长负责工程施工进度、施工质量过程控制和安全文明施工管理5技术员负责技术管理、质量管理6质检员负责质量检查和验评工作7安全负责人负责施工现场安全防护及监督、场容卫生、环境保护及保卫消防工作及相关内业资料5. 脚手架所用材料5.1 钢管脚手架钢管采用外径48mm，壁厚3.5mm的焊接钢管，钢管的检查必须符合下列规定：具有产品质量合格证；钢管表面平直光滑，没有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管外
6、径、壁厚、端面等的偏差，符合建筑施工扣件式钢管脚手架安全技术规范的规定：外径-0.5mm、壁厚-0.5mm。5.2 扣件十字扣、回转扣符合规范要求，与钢管管径相匹配。扣件使用前进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。5.3 脚手板木脚手板使用厚度50mm标准的杉木或松木板，板宽200-300mm，两端使用12号镀锌钢丝捆紧。禁止使用有扭纹、破裂的木板。5.4 安全网必须是经国家指定监督检验部门监定许可生产的厂家产品。安全网：水平网为大眼锦纶网。立 网：为密目网。6. 脚手架设计6.1双排落地式脚手架6.1.1构造要求双排落地式脚手架为全封闭式（1）脚手架构造尺寸：以结构外
7、边缘线0.30m作为外墙脚手架内排立杆的位置。立杆纵向间距1.2m，立杆横向间距1m，大横杆步距1.5m。（2）将大横杆固定在立杆上，小横杆固定在大横杆上。将脚手板固定在小横杆上,作业面必须满铺木脚手板。每块脚手板小应设三道小横杆，脚手板对接处必须设双排小横杆,脚手板外伸长度应取130mm150mm，小横杆间距不得大于300mm。（3）脚手架立于地面上，每根立杆底部设垫板。垫板使用50200跳板纵向连续布置，立杆的对接扣件应交错布置。（4）脚手架底层必须设置纵横向扫地杆，纵向扫地杆应采用直角扣件固定在立杆距底座下皮不大于200mm位置处，横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的位置。
8、（5）在操作层的脚手架外侧立杆上支设1.2m高护身栏杆和180mm高挡脚板。（6） 在脚手板下层兜设水平安全网(采用承重安全网),每层设置一道,网眼不大于10cm安全网内外边固定牢固。在操作面外立杆的内侧满挂密目网，且下口封严。（7）脚手架连墙杆与混凝土柱、墙连接。连墙件采用2步2跨（8）脚手架外侧设剪刀撑,采用48钢管按60角度在外侧立面整个长度和高度上连续设置, 斜杆的接长宜采用搭接，搭接长度不应小于1m，应采用不小于3个旋转扣件固定，端部扣件盖板边缘至杆端距离不应小于100mm，剪刀撑的斜杆应固定在与之相交的小横杆伸出端或立杆上，旋转扣件中心线到主节点的距离不应大于150mm。（9）双排
9、脚手架之间加斜撑，之字形布置，从底部向上满设，纵向间距7.2米，且拐角处必须设置。（10）在15楼的北侧及南侧各设置一个出入口并设置护头棚，宽度为3m，长度为4m，两侧用密目网封严。6楼在北侧的东西方向各设置一个出入口。6.1.2双排脚手架设计验算计算的脚手架为双排脚手架，其中4#楼搭设高度最大,计算高度按37.6米计算，立杆采用单立管。搭设尺寸为：立杆的纵距1.20米，立杆的横距1.00米，横杆的步距1.50米。采用的钢管类型为483.5，连墙件采用2步2跨，竖向间距按3.00米考虑，水平间距2.4米，连墙件抗滑采用双扣件。施工均布荷载为3.0kN/m2，同时施工1层，脚手板共铺设2层。落地
10、式扣件钢管脚手架计算书 钢管脚手架的计算参照建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）。 计算的脚手架为双排脚手架，搭设高度为37.6米，立杆采用单立管。 搭设尺寸为：立杆的纵距1.20米，立杆的横距1.00米，立杆的步距1.50米。 采用的钢管类型为483.5，连墙件采用2步2跨，竖向间距3.00米，水平间距2.40米。 施工均布荷载为3.0kN/m2，同时施工1层，脚手板共铺设2层。 一、小横杆的计算: 小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。 按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。 1.均布荷载值计算 小横杆的自重标准
11、值 P1=0.038kN/m 脚手板的荷载标准值 P2=0.3501.200/3=0.140kN/m 活荷载标准值 Q=3.0001.200/3=1.200kN/m 荷载的计算值 q=1.20.038+1.20.140+1.41.200=1.894kN/m 小横杆计算简图 2.抗弯强度计算 最大弯矩考虑为简支梁均布荷载作用下的弯矩 计算公式如下: M=1.8941.0002/8=0.237kN.m =0.237106/5080.0=46.606N/mm2 小横杆的计算强度小于205.0N/mm2,满足要求! 3.挠度计算 最大挠度考虑为简支梁均布荷载作用下的挠度 计算公式如下: 荷载标准值q=
12、0.038+0.140+1.200=1.378kN/m 简支梁均布荷载作用下的最大挠度 V=5.01.3781000.04/(3842.06105121900.0)=0.715mm 小横杆的最大挠度小于1000.0/150与10mm,满足要求! 二、大横杆的计算: 大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。 用小横杆支座的最大反力计算值，在最不利荷载布置下计算大横杆的最大弯矩和变形 1.荷载值计算 小横杆的自重标准值 P1=0.0381.000=0.038kN 脚手板的荷载标准值 P2=0.3501.0001.200/3=0.140kN 活荷载标准值 Q=3.0001.0001.200/3=1.200kN 荷载的计算值 P=(1.20.038+1.20.140+1.41.200)/2=0.947kN 大横杆计算简图 2.抗弯强度计算 最大弯矩考虑为大横杆自重均布荷载与荷载的计算值最不利分配的弯矩 均布荷载最大弯矩计算公式如下: 集中荷载最大弯矩计算公式如下: M=0.08(1.20.038)1.2002+0.2670.9471.200=0.309kN.m =0.309106/5080.0=60.776N/mm2 大横杆的计算强度小于205.0N/mm2,满足要求! 3.挠度计算 最大挠度考虑为大横杆自重均布荷载与荷载的
