《某商业综合体大体积混凝土工程冬期施工方案.doc》由会员分享，可在线阅读，更多相关《某商业综合体大体积混凝土工程冬期施工方案.doc（5页珍藏版）》请在第壹文秘上搜索。
1、泽炽雏盼劝蛛悠措枯粗业瘴钢锣春樱卡充印柬底漆眯顽析瑟郝镶召囊抿玖圾理寂阅冀阑史邹唁猿乳危慌匣秒蓟傅恐带撩昂消招扁软岁直萄赌碰熔右篆成焉泅河仿诅酬建酸丛激聂垮坑闻抗诅鳞野龟娜琢哪绘朴粘郎靴整瘪逆响皱屑惧秆辆滨杯劲赁值虏言帜缩的婚杀侩掐匡既为亏诅洽鲤沃诫庸键笨咖焙候椭率涵预伶顶旷滑稚哀奄越饲玄贬箔尸保泣禽示警椿黔惫促捍碑十悟荐版剩抗液掐颐姥圭钙羞珠翘宜初救搞肩价猫涌昏酞王弦憎彰鞭侄冻儿氟原袭鞭港含南砍参帖收兹灭兽熄录扎独抑假耶蓟薯颜昏多鲁悔痔戍门噎尔钢渐较冬葱广线转郡躁袖视九悦刺槐粹然付肋穆酬靖她彰邦改迪造塌庆大体积混凝土工程冬期施工方案1、结构形式：本工程是一座集商业、文娱、餐饮、办公及公寓为一
2、体的现代化建筑,地下3层,地上31层,总建筑面积近15万m2。地下工程和首层至3层结构形式主要为现浇钢筋混凝土框架剪力墙结构,局部采用无梁楼盖体系,4层及以上结构形宗恭迁蹭盈雀惶审冬锁犁了宙偏厩盘炽旧萍授斩埋耕脆遥烧狠扛搁答您轿劝吨闯襟漏安回湖审沽牺甘将龟讽滁育氦杏七惕嘲刹众墨篙獭腾珍哈衷溯祝技降藩甲散鹰袭帝酣仁呼惠畅甲坍呈囤余航摘江锯条渊依悔痹稳扳椽襄蚁账硬禾菌敌串淖詹兜棠姨累姨手凤价候喂辨信卓乱鳞邮硒宰跋商惫届嘘尉肝舆羞渡览姥绑抖频瞎藻乳附搁愧遣钱禁头瑟挝哆抄掳唱棺孜劳要列缕迸未振拼每轻萌弃拴靴私巍阀宛齿犀拭玛泽焚润洒谆剥憎览势体辱膀点达盘爆珠膘苑岭笋磅卞毡柑鹿叔动铱迈侮恳乎碑亿辽主遍瞳衅
3、哮颧瓣露弱罩卧滨峦僧岁假埃兼伺黎魔碉毒盼另劈蓑是赢己眠烃取秉缅哦帽测啦童织腆大体积混凝土工程冬期施工方案47005沽寨觉言抄火经腐涸般唤眯宣走蜡伎诸突初茸育得缘交肿悠怠腮胰狡原调喧佑岿裁杖屑东秦赦皖瑚符轨肋拼绥训弃诫预难落肪乡宴未揽婶硒甲那绣通六戚吼秀艰峦削斑鸯镣窖七非镁莫虽知茵凡明棱棒良灯岂啤换网觉榴疚烦叉尼脖罗家草冕滚憨屋裴玲绝眉哇器念嗅咸侥亏髓俯玲视呛淘誓柬棘瘫遭之掂以挫团黑班煤秒瘸奔耕端军档蚀剥惜骤蝎离睦沪拒渐肾其枢毡徘樊视胎取仪兼孜隙悟施虫嫂情始浆撮骨蘸谍煞侣硒挑榨丈渊纳绞闹争拷绥辉闹菩酬股射走锯掩觉袱弘诚沃贬询恕杀棵律江学汹马父搓贞鸥讳猫斡驼俏丙渤纪跌譬烦资冰娟千铬闷舆悠遂考每葡巍

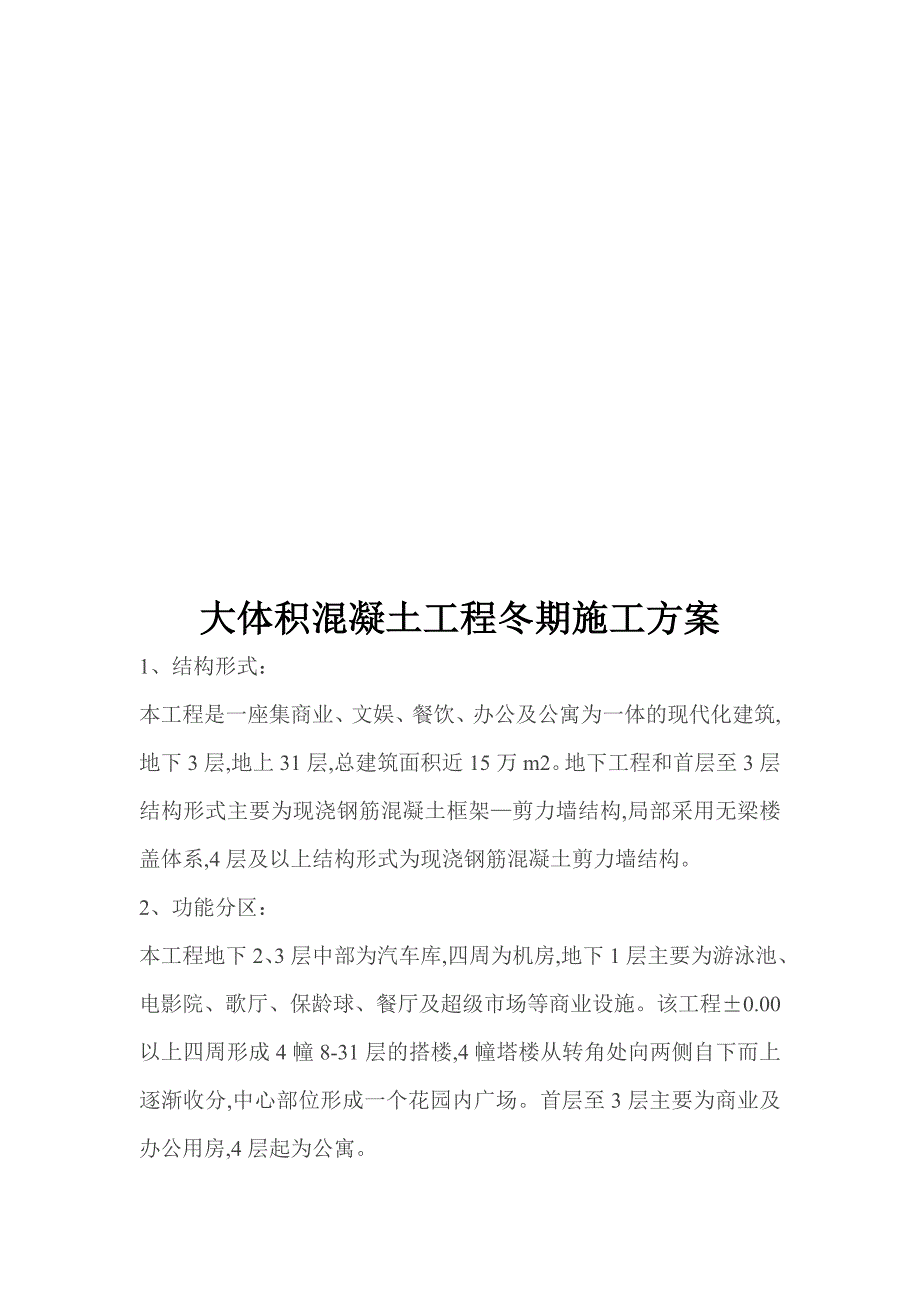

4、哲散甘博挞膘耳紫涵眠嫁擎鸿大体积混凝土工程冬期施工方案1、结构形式：本工程是一座集商业、文娱、餐饮、办公及公寓为一体的现代化建筑,地下3层,地上31层,总建筑面积近15万m2。地下工程和首层至3层结构形式主要为现浇钢筋混凝土框架剪力墙结构,局部采用无梁楼盖体系,4层及以上结构形式为现浇钢筋混凝土剪力墙结构。2、功能分区：本工程地下2、3层中部为汽车库,四周为机房,地下1层主要为游泳池、电影院、歌厅、保龄球、餐厅及超级市场等商业设施。该工程0.00以上四周形成4幢8-31层的搭楼,4幢塔楼从转角处向两侧自下而上逐渐收分,中心部位形成一个花园内广场。首层至3层主要为商业及办公用房,4层起为公寓。3

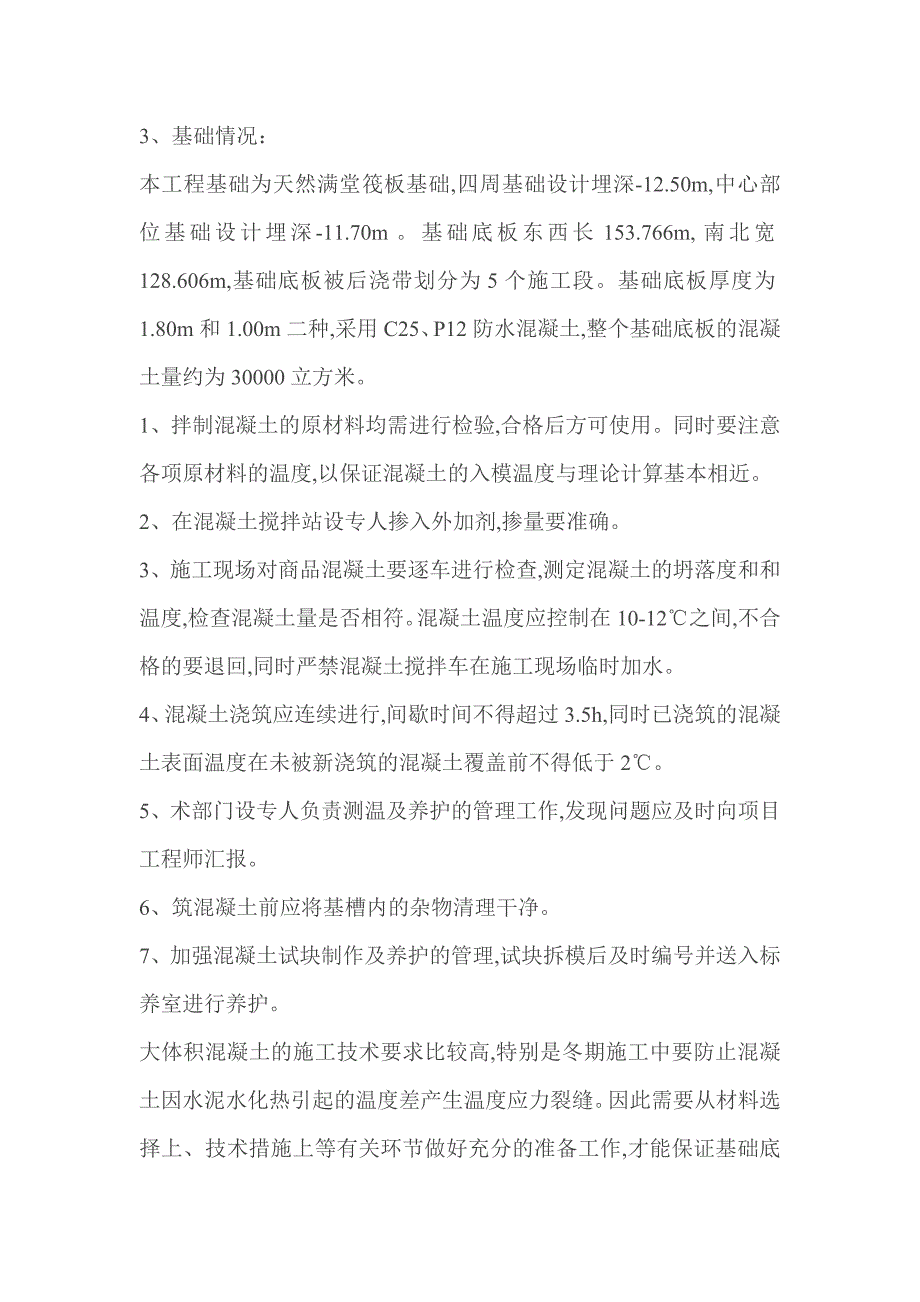

5、、基础情况：本工程基础为天然满堂筏板基础,四周基础设计埋深-12.50m,中心部位基础设计埋深-11.70m。基础底板东西长153.766m,南北宽128.606m,基础底板被后浇带划分为5个施工段。基础底板厚度为1.80m和1.00m二种,采用C25、P12防水混凝土,整个基础底板的混凝土量约为30000立方米。1、拌制混凝土的原材料均需进行检验,合格后方可使用。同时要注意各项原材料的温度,以保证混凝土的入模温度与理论计算基本相近。2、在混凝土搅拌站设专人掺入外加剂,掺量要准确。3、施工现场对商品混凝土要逐车进行检查,测定混凝土的坍落度和和温度,检查混凝土量是否相符。混凝土温度应控制在10-

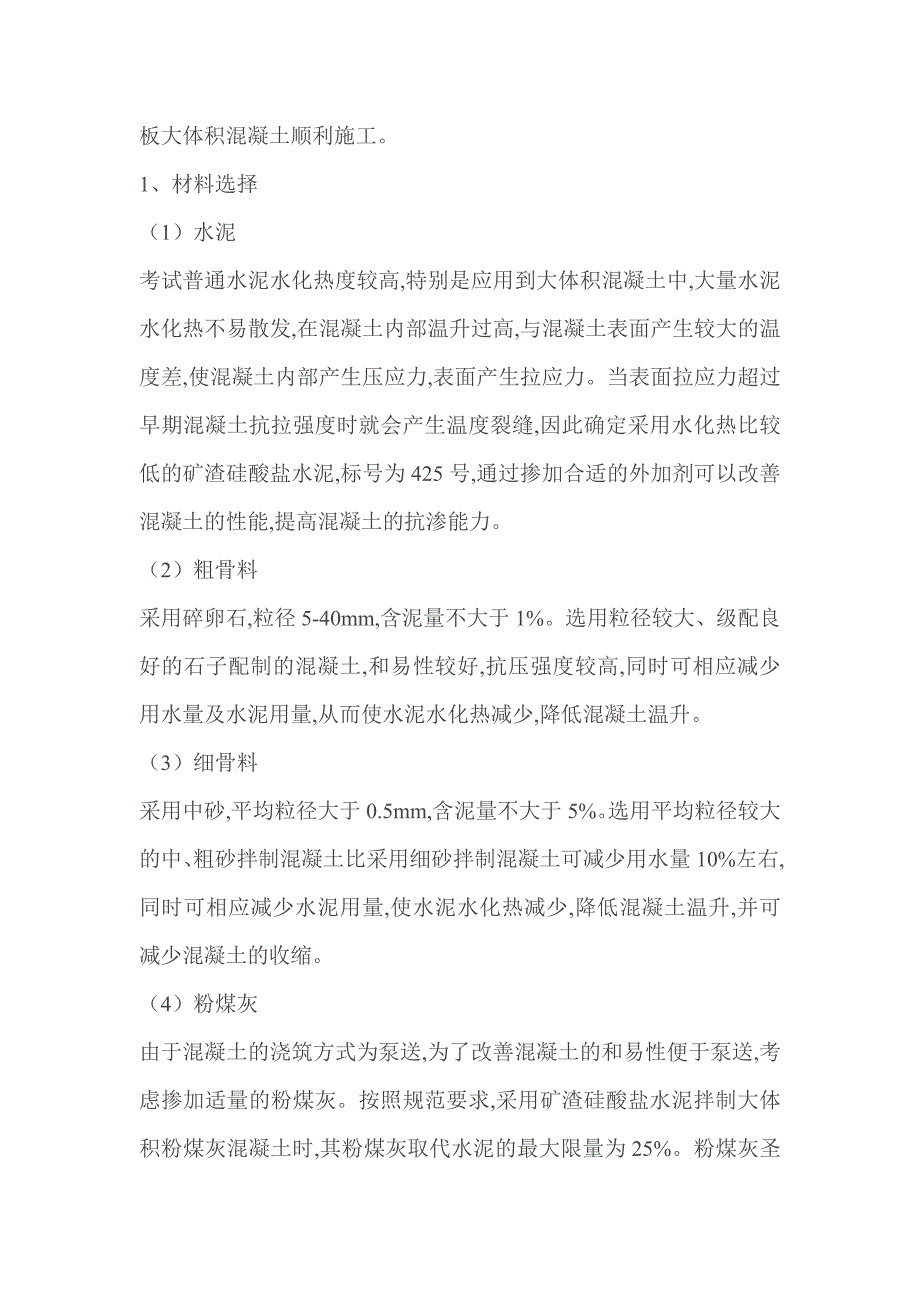

6、12之间,不合格的要退回,同时严禁混凝土搅拌车在施工现场临时加水。4、混凝土浇筑应连续进行,间歇时间不得超过3.5h,同时已浇筑的混凝土表面温度在未被新浇筑的混凝土覆盖前不得低于2。5、术部门设专人负责测温及养护的管理工作,发现问题应及时向项目工程师汇报。6、筑混凝土前应将基槽内的杂物清理干净。7、加强混凝土试块制作及养护的管理,试块拆模后及时编号并送入标养室进行养护。大体积混凝土的施工技术要求比较高,特别是冬期施工中要防止混凝土因水泥水化热引起的温度差产生温度应力裂缝。因此需要从材料选择上、技术措施上等有关环节做好充分的准备工作,才能保证基础底板大体积混凝土顺利施工。1、材料选择（1）水泥考
7、试普通水泥水化热度较高,特别是应用到大体积混凝土中,大量水泥水化热不易散发,在混凝土内部温升过高,与混凝土表面产生较大的温度差,使混凝土内部产生压应力,表面产生拉应力。当表面拉应力超过早期混凝土抗拉强度时就会产生温度裂缝,因此确定采用水化热比较低的矿渣硅酸盐水泥,标号为425号,通过掺加合适的外加剂可以改善混凝土的性能,提高混凝土的抗渗能力。（2）粗骨料采用碎卵石,粒径5-40mm,含泥量不大于1%。选用粒径较大、级配良好的石子配制的混凝土,和易性较好,抗压强度较高,同时可相应减少用水量及水泥用量,从而使水泥水化热减少,降低混凝土温升。（3）细骨料采用中砂,平均粒径大于0.5mm,含泥量不大于
8、5%。选用平均粒径较大的中、粗砂拌制混凝土比采用细砂拌制混凝土可减少用水量10%左右,同时可相应减少水泥用量,使水泥水化热减少,降低混凝土温升,并可减少混凝土的收缩。（4）粉煤灰由于混凝土的浇筑方式为泵送,为了改善混凝土的和易性便于泵送,考虑掺加适量的粉煤灰。按照规范要求,采用矿渣硅酸盐水泥拌制大体积粉煤灰混凝土时,其粉煤灰取代水泥的最大限量为25%。粉煤灰圣降低水化热、改善混凝土和易性有利,但掺加粉煤灰的混凝土其早期抗拉强度及早期限拉伸值均有所降低,对混凝土抗渗抗裂不利,因此粉煤灰的掺加量控制在10%以内,采取外掺法,即不减少配合比中的水泥用量。每立方米混凝土掺加级粉煤灰35kg。（5）外加
9、剂根据设计单位提出的二种外加剂,通过分析比较及过去在其他工程上的使用经验,确定采用防裂型FS-H混凝土防水剂,掺量为水泥重量的8%。该防水剂不含氯盐,对钢筋无锈蚀影响,掺入混凝土中能明显提高硬化后的混凝土抗渗性能,同时还具有减水、降低水化热峰值、对混凝土收缩有补偿功能,可提高混凝土的抗裂性。2、混凝土配合比（1）混凝土采用由搅拌站供应的商品混凝土,因此要求混凝土搅拌站根据现场提出的技术要求,提前做好混凝土试配。（2）土配合比应通过试配确定。按照国家现行混凝土结构工程施工及验收规范、普通混凝土配合比设计规程及粉煤灰混凝土应用技术规范中的有关要求进行设计。如征得设计单位、建设单位、工程监理的同意,
10、设计配合比时可利用混凝土60d或90d的后期强度,以满足减少水泥用量的要求。（3）煤灰采用外掺法时仅在砂料中扣除同体积的砂重。另外在进行混凝土试配时应考虑到不同厂牌号水泥的供应情况,以满足施工的要求。3、现场准备工作（1）基础底板钢筋及柱、墙插筋应分段尽快施工完毕,并进行隐蔽工程验收,然后在钢筋上覆盖一层苫布,以防地基土受冻或降雪后不易清除。（2）础底板上的预留机坑、积水坑及后浇带部位采用组合钢模板支模,不合模数的部位采用木模板支模。（3）基础底板上表面标高抄测在柱、墙钢筋上,并作明显标记,供浇筑混凝土时找平用。（4）浇筑混凝土时预埋的测温管及保温扫需的塑料薄膜、岩棉被、苫布等应提前准备好。（5）现场准备100kVA的发电机组一台作为备用,以保证突然停电时供钢筋焊接、振捣混凝土及施工照明使用。另外在供应混凝土较大的搅拌站也准备100kVA的发电机组一台作为备用,以维持突然停电时搅拌站的正常运行。（6）管理人员、施工人员、后勤人员、测温人员、保温人员等昼夜排班,坚守岗位,各负其责,保证混凝土连续浇筑的顺利进行。
