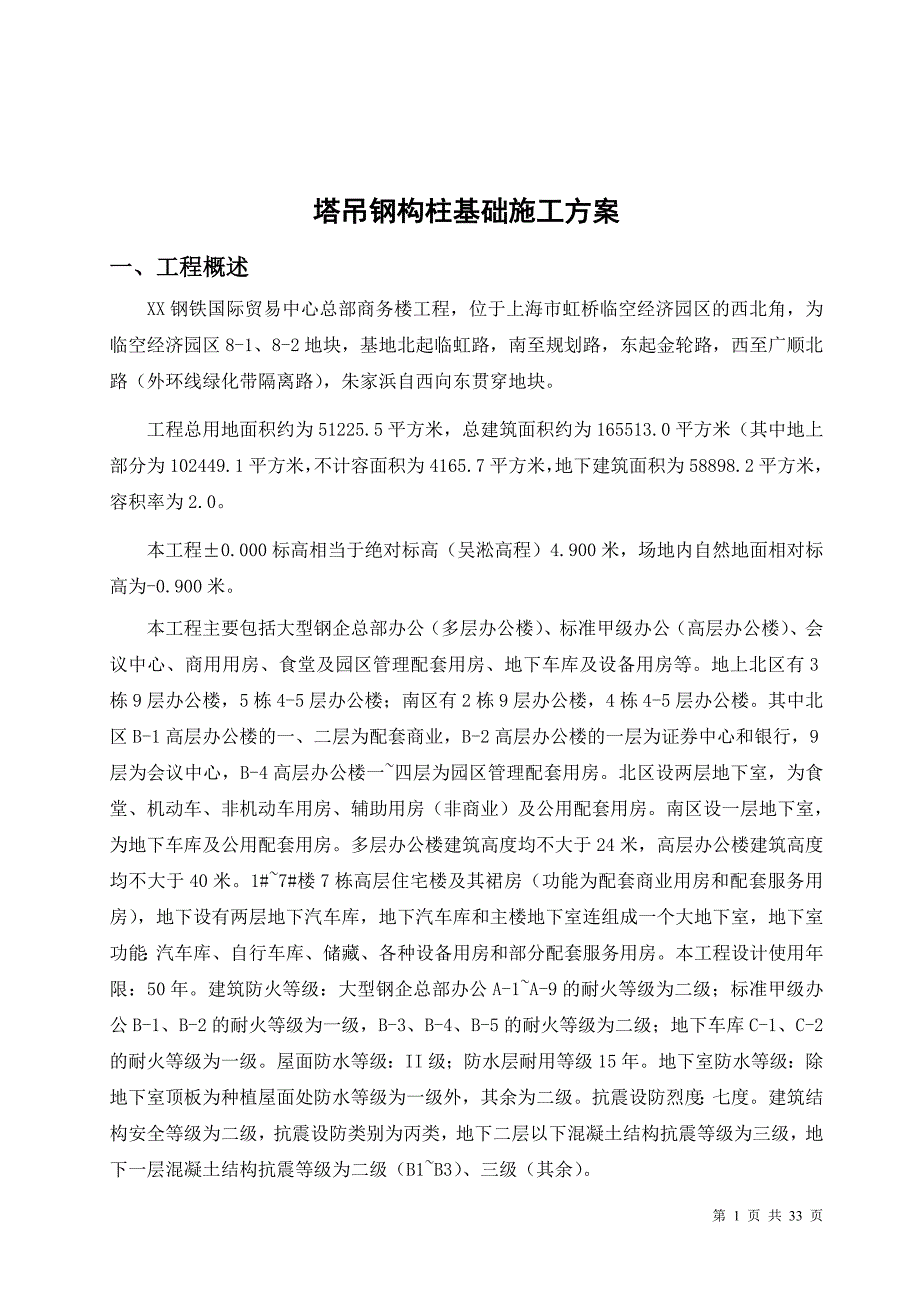

1、塔吊钢构柱基础施工方案一、工程概述XX钢铁国际贸易中心总部商务楼工程，位于上海市虹桥临空经济园区的西北角，为临空经济园区8-1、8-2地块，基地北起临虹路，南至规划路，东起金轮路，西至广顺北路（外环线绿化带隔离路），朱家浜自西向东贯穿地块。工程总用地面积约为51225.5平方米，总建筑面积约为165513.0平方米（其中地上部分为102449.1平方米，不计容面积为4165.7平方米，地下建筑面积为58898.2平方米，容积率为2.0。本工程0.000标高相当于绝对标高（吴淞高程）4.900米，场地内自然地面相对标高为-0.900米。本工程主要包括大型钢企总部办公（多层办公楼）、标准甲级办公（
2、高层办公楼）、会议中心、商用用房、食堂及园区管理配套用房、地下车库及设备用房等。地上北区有3栋9层办公楼，5栋4-5层办公楼；南区有2栋9层办公楼，4栋4-5层办公楼。其中北区B-1高层办公楼的一、二层为配套商业，B-2高层办公楼的一层为证券中心和银行，9层为会议中心，B-4高层办公楼一四层为园区管理配套用房。北区设两层地下室，为食堂、机动车、非机动车用房、辅助用房（非商业）及公用配套用房。南区设一层地下室，为地下车库及公用配套用房。多层办公楼建筑高度均不大于24米，高层办公楼建筑高度均不大于40米。1#7#楼7栋高层住宅楼及其裙房（功能为配套商业用房和配套服务用房），地下设有两层地下汽车库，
3、地下汽车库和主楼地下室连组成一个大地下室，地下室功能：汽车库、自行车库、储藏、各种设备用房和部分配套服务用房。本工程设计使用年限：50年。建筑防火等级：大型钢企总部办公A-1A-9的耐火等级为二级；标准甲级办公B-1、B-2的耐火等级为一级，B-3、B-4、B-5的耐火等级为二级；地下车库C-1、C-2的耐火等级为一级。屋面防水等级：II级；防水层耐用等级15年。地下室防水等级：除地下室顶板为种植屋面处防水等级为一级外，其余为二级。抗震设防烈度：七度。建筑结构安全等级为二级，抗震设防类别为丙类，地下二层以下混凝土结构抗震等级为三级，地下一层混凝土结构抗震等级为二级（B1B3）、三级（其余）。根

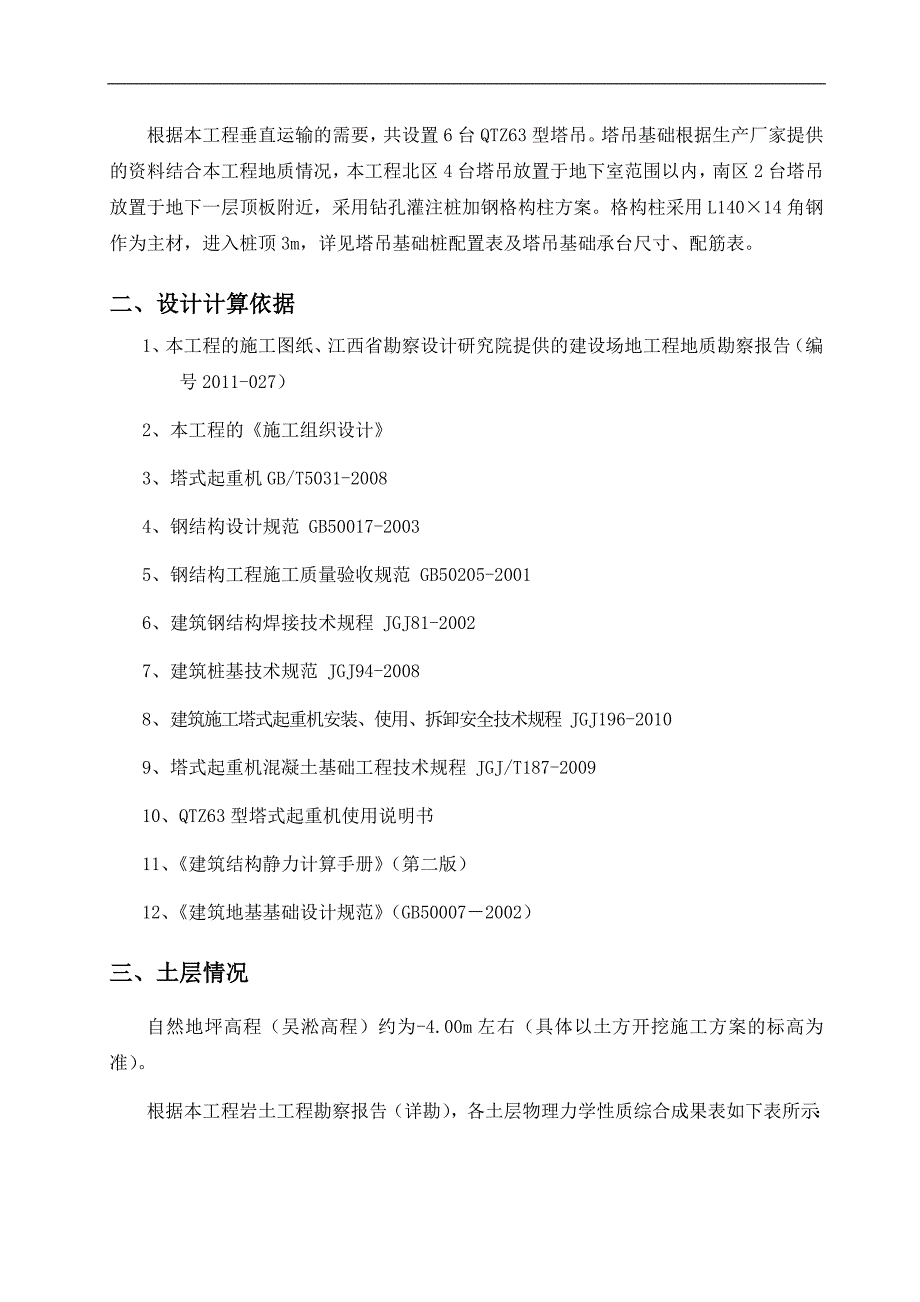

4、据本工程垂直运输的需要，共设置6台QTZ63型塔吊。塔吊基础根据生产厂家提供的资料结合本工程地质情况，本工程北区4台塔吊放置于地下室范围以内，南区2台塔吊放置于地下一层顶板附近，采用钻孔灌注桩加钢格构柱方案。格构柱采用L14014角钢作为主材，进入桩顶3m，详见塔吊基础桩配置表及塔吊基础承台尺寸、配筋表。二、设计计算依据1、本工程的施工图纸、江西省勘察设计研究院提供的建设场地工程地质勘察报告（编号2011-027）2、本工程的施工组织设计3、塔式起重机GB/T5031-20084、钢结构设计规范 GB50017-20035、钢结构工程施工质量验收规范 GB50205-20016、建筑钢结构焊接

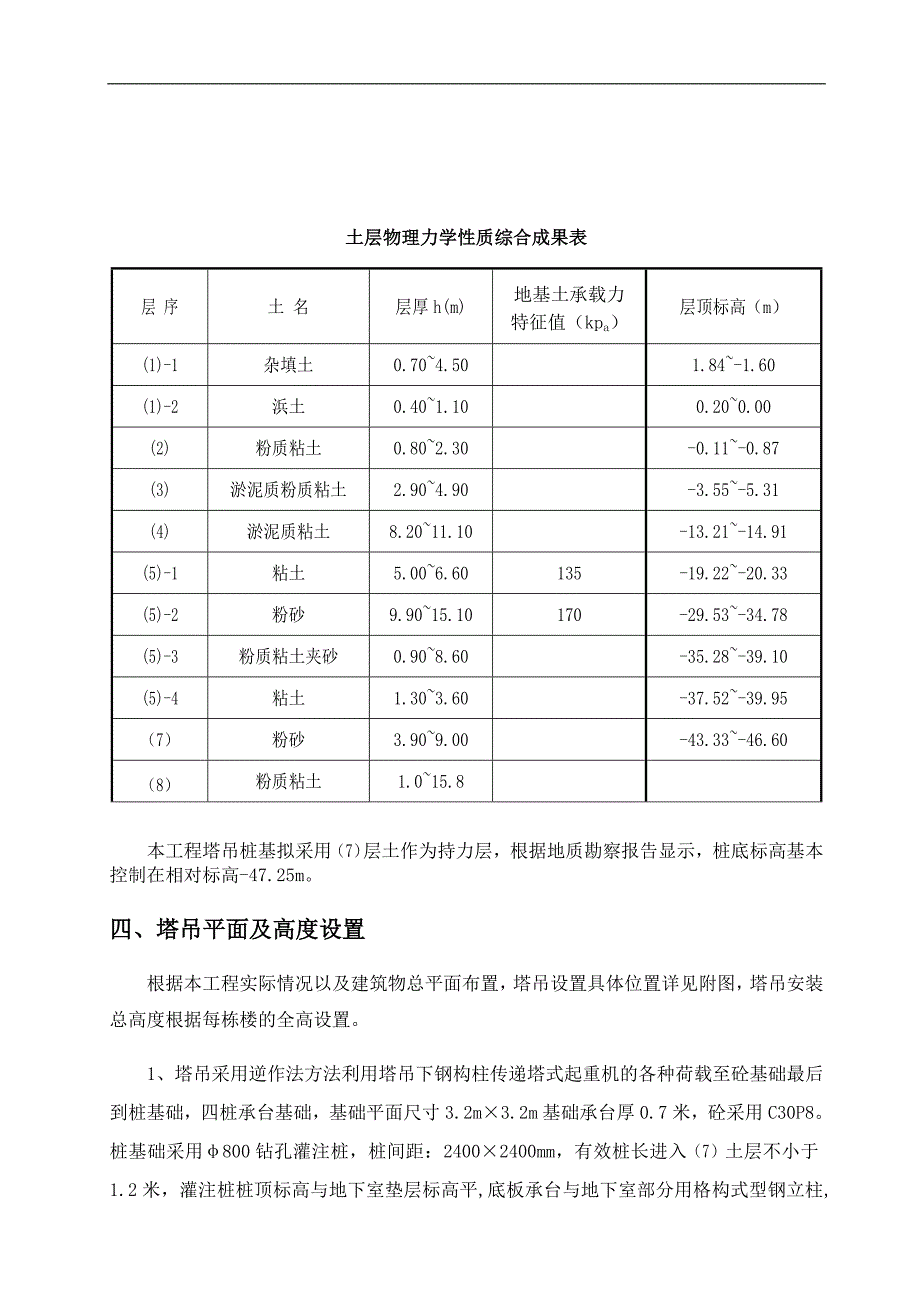

5、技术规程 JGJ81-20027、建筑桩基技术规范 JGJ94-20088、建筑施工塔式起重机安装、使用、拆卸安全技术规程 JGJ196-20109、塔式起重机混凝土基础工程技术规程 JGJ/T187-200910、QTZ63型塔式起重机使用说明书11、建筑结构静力计算手册（第二版）12、建筑地基基础设计规范（GB500072002）三、土层情况自然地坪高程（吴淞高程）约为-4.00m左右（具体以土方开挖施工方案的标高为准）。根据本工程岩土工程勘察报告（详勘），各土层物理力学性质综合成果表如下表所示：土层物理力学性质综合成果表层 序土 名层厚h(m)地基土承载力特征值（kpa）层顶标高（m）(
6、1)-1杂填土0.704.501.84-1.60(1)-2浜土0.401.100.200.00(2)粉质粘土0.802.30-0.11-0.87(3)淤泥质粉质粘土2.904.90-3.55-5.31(4)淤泥质粘土8.2011.10-13.21-14.91(5)-1粘土5.006.60135-19.22-20.33(5)-2粉砂9.9015.10170-29.53-34.78(5)-3粉质粘土夹砂0.908.60-35.28-39.10(5)-4粘土1.303.60-37.52-39.95（7）粉砂3.909.00-43.33-46.60（8）粉质粘土1.015.8本工程塔吊桩基拟采用（7）
7、层土作为持力层，根据地质勘察报告显示，桩底标高基本控制在相对标高-47.25m。四、塔吊平面及高度设置根据本工程实际情况以及建筑物总平面布置，塔吊设置具体位置详见附图，塔吊安装总高度根据每栋楼的全高设置。1、塔吊采用逆作法方法利用塔吊下钢构柱传递塔式起重机的各种荷载至砼基础最后到桩基础，四桩承台基础，基础平面尺寸3.2m3.2m基础承台厚0.7米，砼采用C30P8。桩基础采用800钻孔灌注桩，桩间距：24002400mm，有效桩长进入（7）土层不小于1.2米，灌注桩桩顶标高与地下室垫层标高平,底板承台与地下室部分用格构式型钢立柱,立柱伸入灌注桩3.0米.钢格构柱主肢采用角钢L14014014m
8、m，规格500500，覆缀板：20014mm，间距：500mm。本工程塔吊处于地下室内，穿地下室楼板处采取楼板混凝土后浇方式留出预留洞口，并在该部位楼板钢筋按照设计及施工规范洞口加强筋要求布置洞口加强钢筋，待塔机拆除后再封闭洞口，为减小此位置楼板的施工荷载，禁止在洞口周围3m范围内堆放施工材料，并且该部位支模架待塔机拆除洞口封闭后再拆除。2、 每台塔吊设置独立配电箱，设在塔机约2m处。3、 塔基周围要求基本平整无障碍物。4、 塔吊最大使用高度及附墙位置：三台塔吊最高使用高度分别为60米，需设置1道附墙.塔吊附墙安装详见塔吊附墙施工方案。附墙高度见下表:塔吊编号臂长使用高度附墙位置第一道附墙1#
9、楼塔吊55米77.4米五层楼面2#楼塔吊55米77.4米五层楼面3#楼塔吊55米77.4米五层楼面五、塔式起重机性能参数、主要规格及技术参数机构工作级别起升机构M5回转机构M4牵引机构M4起升高度(m)倍率固定状态附着状态a=239140a=43970最大起升重量(t)6幅度(m)最大幅度(m)47(使用7节臂架)，52(使用8节臂架)，57(使用9节臂架)最小幅度(m)2起升机构速度倍率a=2a=4起重量（t）331.5663速度(m/min)7.838.576.23.919.338.1电机型号YZTD225L2-4/8/32 24/24/5.4回转机构转速（r.p.m)电机型号功率（KW)
10、转速（r.p.m)0.63YZR132M1-62-3.7908变幅机构速度（m/min)电机型号功率（KW)转速（r.p.m)39.6/20.4YDEJ132S-4/83.3/2.21310/670顶升机构速度（m/min)电机型号功率（KW)转速（r.p.m)0.5Y132S-45.51440工作压力20MPa平衡重臂长（m）重量（t)4711.85212.955714.1总功率34.7kW（不包括顶升电机）工作温度-20+40、基础载荷表工 况基础载荷M(KNm)弯矩MK(KNm)扭矩Fv(KN)垂直力FhKN)水平力工作状态142323447741非工作状态1911041773六、设计计
11、算相关参数根据塔吊使用说明书及计算结果要求：该基础采用4根800的混凝土钻孔灌注桩，桩顶为底板底，施工现场较平整，平均自然地坪标高为-0.90m（吴淞高程）,桩端持力层为（7）粉砂层 。砼强度等级为C30。塔吊穿地下室底板，钢构柱采用格构柱形式,共4根，截面尺寸为480480mm,每根由四根L14014的角钢和48020014500的缀板焊接而成，格构柱之间采用16a槽钢作水平和斜向支撑，间距2000mm。钢桁架下部插入钻孔灌注桩内3000mm,施工时先将格构柱与下部钻孔灌注桩的钢筋笼主筋焊接牢固,再整体吊入孔内。B-1地块塔吊底座面标高为-3.75m、-2.20m；B-2地块塔吊底座面-3.
12、75m。格构柱、格构式塔吊基础施工要求1、格构柱端锚入顶部混凝土承台长度不小于450mm和1/2承台厚度；混凝土强度等级不小于C35；本工程定为格构柱端锚入混凝土承台长度700mm，混凝土强度等级C35。2、格构柱锚入桩基中的长度不小于2000mm，并需增加箍筋和主筋数量，确保焊接质量，桩混凝土等级不小于C30；本工程格构柱锚入桩基中的长度3000mm，桩采用水下C30混凝土。、塔吊基础荷载值基础计算时以江西省勘察设计研究院工程编号2011-027提供的融真钢铁国际中心岩土工程详细勘察报告资料为准，设计计算及结果中所列标高均指绝对高程。根据厂家资料，塔机固定在基础上，在塔机未采用附着装置前，基
13、础所受的荷载最大，荷载值见下表：型 号吊钩高度固定方式非工作状态Fh（KN）M(KNm)Fv（KN）QTZ6360钢格构柱731911417注：所列荷载均为砼基础上平面内的荷载，不含基础自重在内。FV 基础所受的垂直力 单位：KNFh 基础所受的水平力 单位：KNM 基础所受的倾翻力矩单位：KNM、塔吊桩布置及参数表根据以上数据，经计算（详见塔吊基础计算书）得到塔吊基础桩配置表及配筋表。塔吊编号桩型桩数桩砼等级桩顶标高有效桩长（m）桩身配筋1#楼塔吊8004水下C30-10.2536.00主筋1220统长螺旋箍8150，桩顶3m加密为100加劲箍1420002#楼塔吊8004水下C30-10.
14、2536.00主筋1220统长螺旋箍8150，桩顶3m加密为100加劲箍1420004#楼塔吊8004水下C30-10.2536.00主筋1220统长螺旋箍8150，桩顶3m加密为100加劲箍1420005#楼塔吊8004水下C30垫层面36.00主筋1220统长螺旋箍8150，桩顶3m加密为100加劲箍1420006#楼塔吊8004水下C30垫层面36.00主筋1220统长螺旋箍8150，桩顶3m加密为100加劲箍1420007#楼塔吊8004水下C30垫层面36.00主筋1220统长螺旋箍8150，桩顶3m加密为100加劲箍142000塔吊基础桩配置表及配筋表注：塔吊桩均为钻孔灌注桩桩位布置详见附图。桩砼加灌
