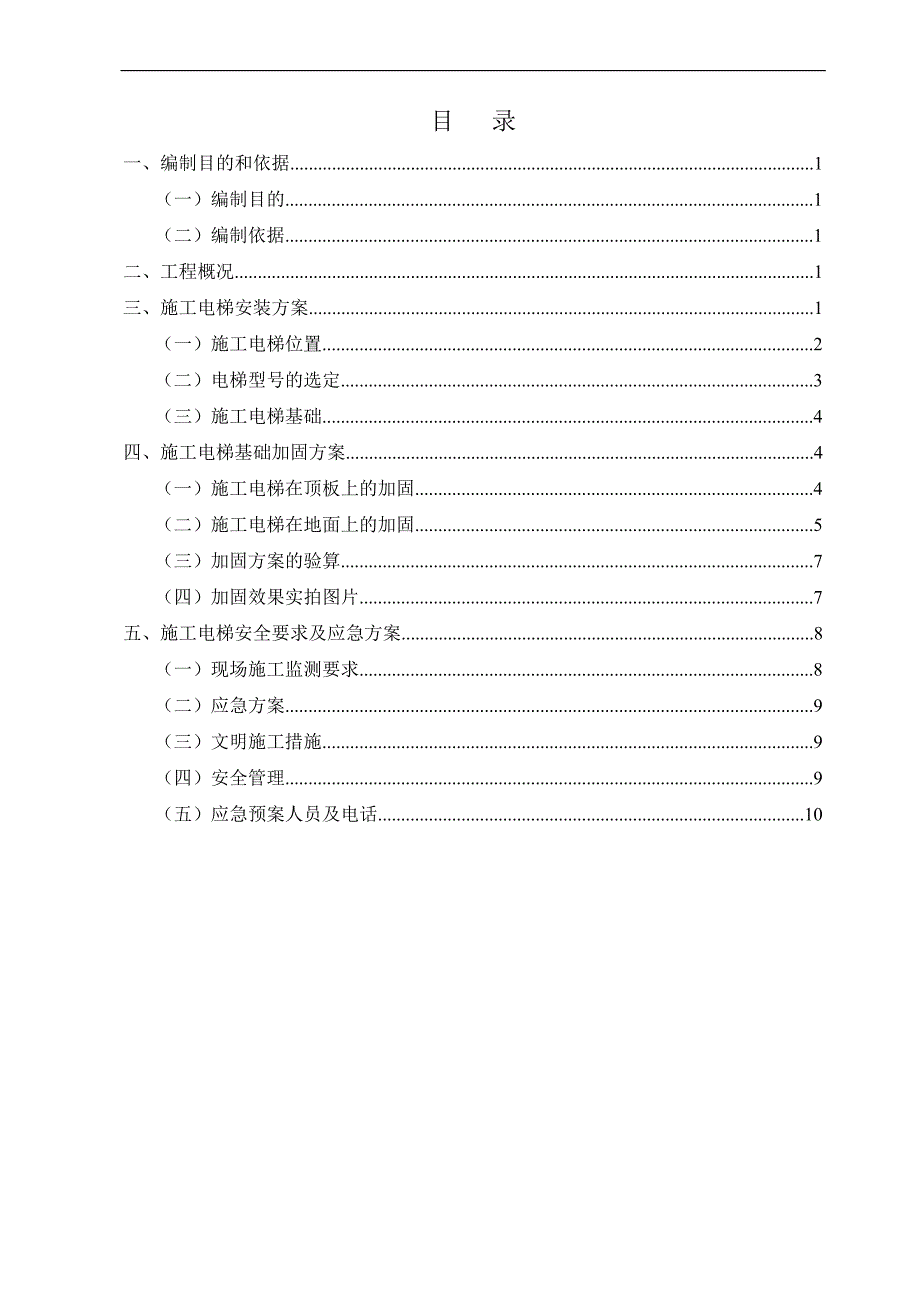

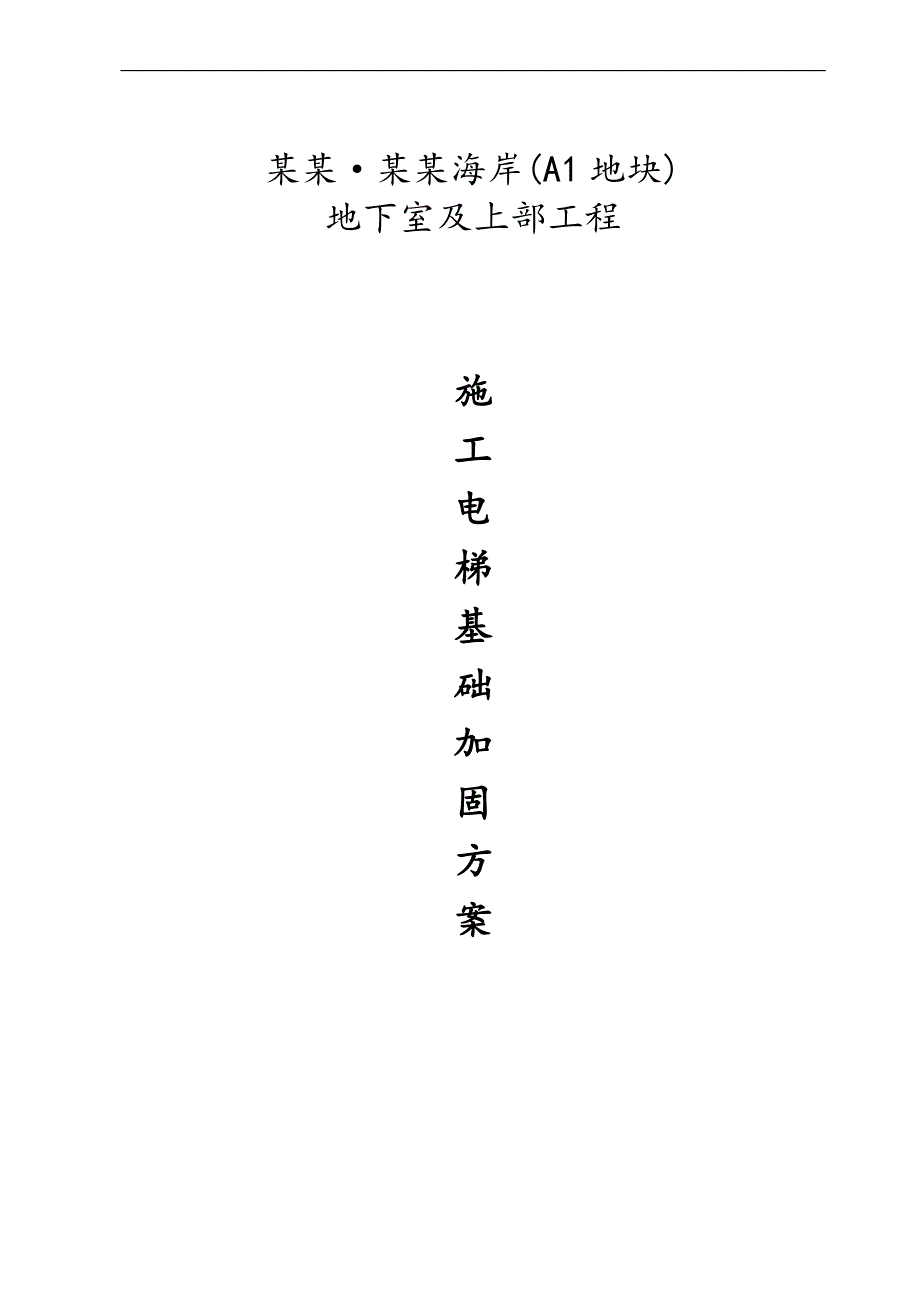

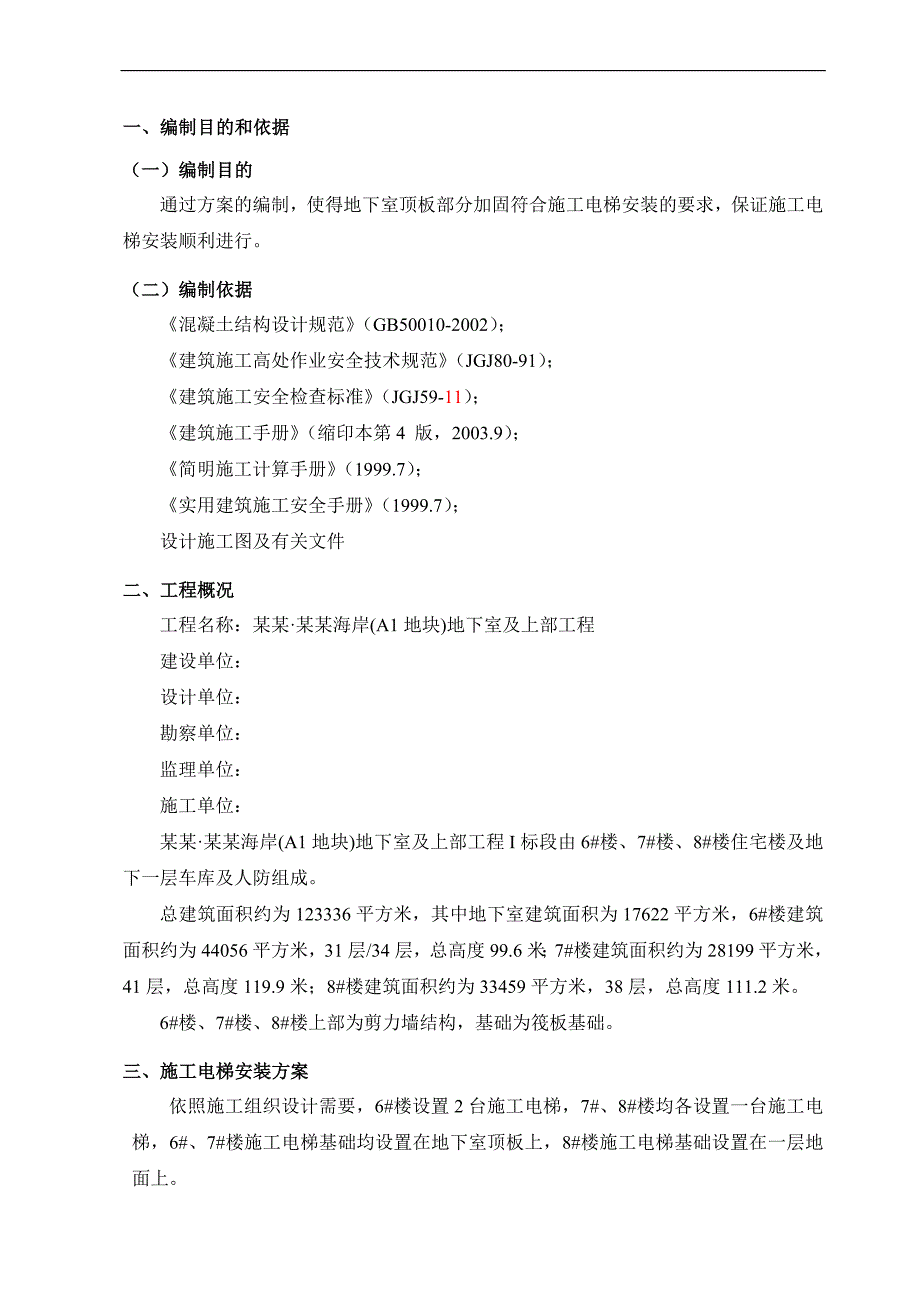

1、某某某某海岸(A1地块)地下室及上部工程施工电梯基础加固方案 目 录一、编制目的和依据1（一）编制目的1（二）编制依据1二、工程概况1三、施工电梯安装方案1（一）施工电梯位置2（二）电梯型号的选定3（三）施工电梯基础4四、施工电梯基础加固方案4（一）施工电梯在顶板上的加固4（二）施工电梯在地面上的加固5（三）加固方案的验算7（四）加固效果实拍图片7五、施工电梯安全要求及应急方案8（一）现场施工监测要求8（二）应急方案9（三）文明施工措施9（四）安全管理9（五）应急预案人员及电话10一、编制目的和依据（一）编制目的通过方案的编制，使得地下室顶板部分加固符合施工电梯安装的要求，保证施工电梯安装顺利
2、进行。（二）编制依据混凝土结构设计规范（GB50010-2002）；建筑施工高处作业安全技术规范（JGJ80-91）；建筑施工安全检查标准（JGJ59-11）；建筑施工手册（缩印本第4 版，2003.9）；简明施工计算手册（1999.7）；实用建筑施工安全手册（1999.7）；设计施工图及有关文件二、工程概况工程名称：某某某某海岸(A1地块)地下室及上部工程建设单位： 设计单位： 勘察单位： 监理单位： 施工单位： 某某某某海岸(A1地块)地下室及上部工程I标段由6#楼、7#楼、8#楼住宅楼及地下一层车库及人防组成。总建筑面积约为123336平方米，其中地下室建筑面积为17622平方米，6#楼
3、建筑面积约为44056平方米，31层/34层，总高度99.6米；7#楼建筑面积约为28199平方米，41层，总高度119.9米；8#楼建筑面积约为33459平方米，38层，总高度111.2米。6#楼、7#楼、8#楼上部为剪力墙结构，基础为筏板基础。三、施工电梯安装方案依照施工组织设计需要，6#楼设置2台施工电梯，7#、8#楼均各设置一台施工电梯，6#、7#楼施工电梯基础均设置在地下室顶板上，8#楼施工电梯基础设置在一层地面上。6#楼1#施工电梯运行高度为：由一层板至31层屋面板面，高度90.9m。6#楼2#施工电梯运行高度为：由一层板至34层屋面板面，高度99.6m。7#楼施工电梯运行高度为：
4、由一层楼至41层屋面，高度为119.9m。8#楼施工电梯运行高度为：由一层楼至38层屋面，高度为111.2m。（一）施工电梯位置1、6#楼1#施工电梯安装位置详见下图2、6#楼2#施工电梯安装位置详见下图3、7#楼3#电梯安装位置详见下图4、8#楼4#电梯安装位置详见下图（二）电梯型号的选定1、本项目共计4台施工电梯，6#楼2-86-3轴施工电梯、6#楼5-12-7轴施工电梯选用SCD200/200型施工升降机。7#楼施工电梯、8#楼施工电梯选用SC200/200.2、性能参数表：额定载重量/乘员数： 2000Kg/16人 额定提升速度： 31m/min 最大提升高度： 150 m 吊笼内尺寸
5、（长宽高）：3000m1300mm2250mm 安全器型号：SAJ30-1.2 SAJ40-1.2 电机功率： 12KW *2 （三）施工电梯基础施工电梯基础具体做法详见福建优胜达电梯有限公司提供的基础图。基础砼强度等级C35，基础下的地下室顶板应设置防水层，基础周围应有排水措施。在基础中部22M范围内配二层加强钢筋网格，网格布置钢筋按厂家说明书及施工电梯基础施工图配置。施工电梯基础配筋为14200（双层，双向），预埋螺栓必须与钢筋网格绑扎连成一体。基础纵向及横向中心轴线到建筑物突出部的距离不小于2.9mm，基础横向中心轴线到附着安装面的距离为2.9m3.2m。四、施工电梯基础加固方案由于地下
6、室顶板承载力不能满足施工电梯的安装、使用的要求，故编制施工电梯基础加固方案，包括电梯基础施工及地下室顶板加固，按照国家有关技术规范编制，未尽事宜参照厂家提供产品的说明书及有关技术指标进行。（一）施工电梯在顶板上的加固6#楼1#、2#电梯和7#楼3#电梯基础设置于地下室顶板上，依据设计单位验算确认地下室顶板遇主楼施工电梯位置，顶板板厚调整为250mm，板筋加级配筋为14150双层双向，梁支座配筋12150加强，并增设暗梁AL300*250，配筋418，8100，且在施工电梯基础下顶板暗梁到地下室底板增设350*350构造柱加强，柱配筋为818,8150，该柱子待施工电梯拆卸后凿除。施工电梯位置对
7、应的底板设计厚度为400（局部为20002400厚筏板基础），底板加级配筋为14150双层双向，梁支座配筋 12150加强。（二）施工电梯在地面上的加固8#楼的4#施工电梯基础设置于主楼外地面上，对应的位置为大部分为筏板基础，考虑到基础回填的的密实度及日后的电梯基础沉降，经设计单位核算同意从筏板基础上砌筑500厚砖墙至地面，砖墙内分层回填砂砾并夯实，密实度达94%，后于施工电梯基础增设400*600加强联系梁，配筋为625，10150，施工电梯基础按厂家提供图纸加厚为300，配筋加级为14150双层双向。8#楼施工电梯砖基础平面图（三）加固方案的验算基础承载N=（吊笼重+围笼重+导轨架总重+对
8、重+载重量）安全系数N=（200000（整机质量）+85节1600）1.5N=504.00KN基础座平面尺寸为90008000地下室顶板承压设定全部荷载集中并均匀分布于底坐中心20002000基础厚250，砼C35的钢筋混凝土基础底坐上。基础与楼面接触面积S=20002000=4000000mm2施工电梯总荷载N=504.00KN地下室顶板单位面积承载P=516000/4000000=0.126N/mm2查建筑结构设计手册，C35砼【N】=10.0 N/mm20.126 N/2 (满足要求)（四）加固效果实拍图片五、施工电梯安全要求及应急方案（一）现场施工监测要求1、电梯位置地下室顶板支撑柱应
9、设置监测点。每柱位设1个观测点。2、监测的安全控制地下室顶板出现长度0.5m的裂缝，且裂缝尚可能发展。监测的沉降值5mm，水平位移值20mm。地下室顶板出现可能影响安全情况时，应立即报警，若情况较严重，应立即停业电梯位、车道的使用，采取应急措施，应急方案。（二）应急方案1、暂停电梯的使用，卸除部分荷载。2、增加钢管顶撑支撑、加密支撑杆件、扩大支撑面。3、当位移稳定，加固方案实施后，方可继续使用电梯。施工现场应准备足够数量的钢管（至少2吨），80100mm方木至少2m3，顶托、垫木、扣件等，以备应急的加固。（三）文明施工措施1、建立已项目经济为首的文明生产管理组织，开展文明生产管理活动，进场的工
10、人均进行文明施工教育。2、所有的汽车离开现场前，都应在大门口用高压冲洗设备进行清洗，施工车道的入口设置洗车台，洗车台按公司的标准，要求布置设立。施工现场散落的土、材料、垃圾应及时清扫，运至规定的弃放地点。3、电梯基础应设置排水坡道，排水沟管，混水必须通过沉淀池在排入市政管道。4、注意现场卫生、不随地乱扔，倒垃圾、施工现场应设置垃圾桶。5、工地配备急救箱，内备适当商品。（四）安全管理1、建立安全责任制，项目经理为施工现场第一安全责任人，现场设安全监督员，对上岗的工人进行安全意识教育。上岗前，施工中对电梯、施工道路的支撑进行安全检查，发现问题及时处理，待消除隐患后再进行作业。对违章作业有权制业。2、工人进场前进行三级安全教育，对各班组作好电梯相关的安全技术、观测的交底。3、施工人员上岗前必须戴安全帽，禁止穿拖鞋。4、电梯基础、施工道路的地下室顶板，支撑系统如出现影响安全的现象，应随时联系，采取加固措施，确保安全。5、加强施工用电管理，设置专职电工负责工地用电装置，操作与安全。6、夜间在电梯应有足够的照明，灯具应固定。7、现场禁止烟大，建立防火安全规定，在电梯位、施工道路上配置消防水管阀门。（五）应急预案人员及电话项目应急领导小组成员
