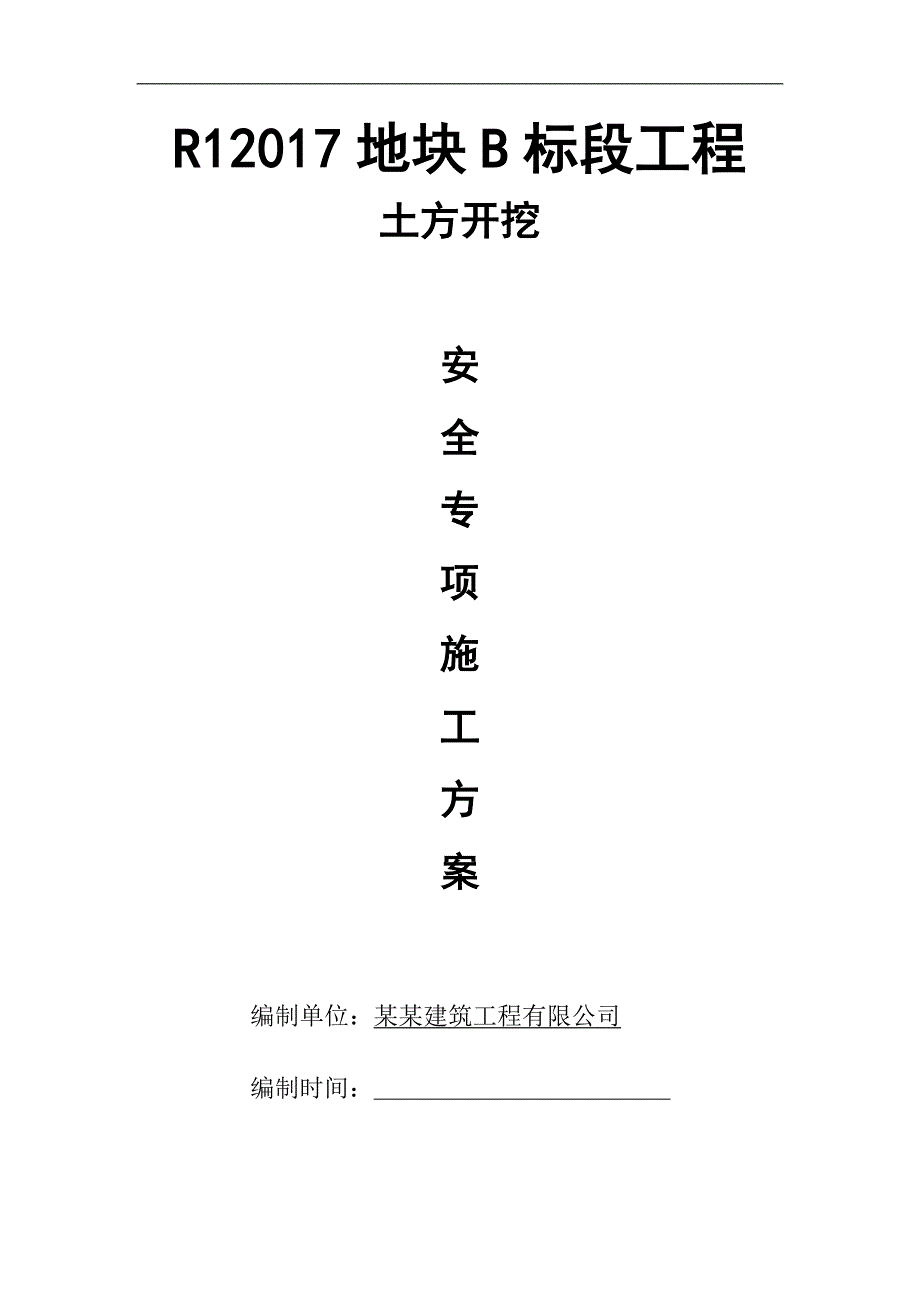

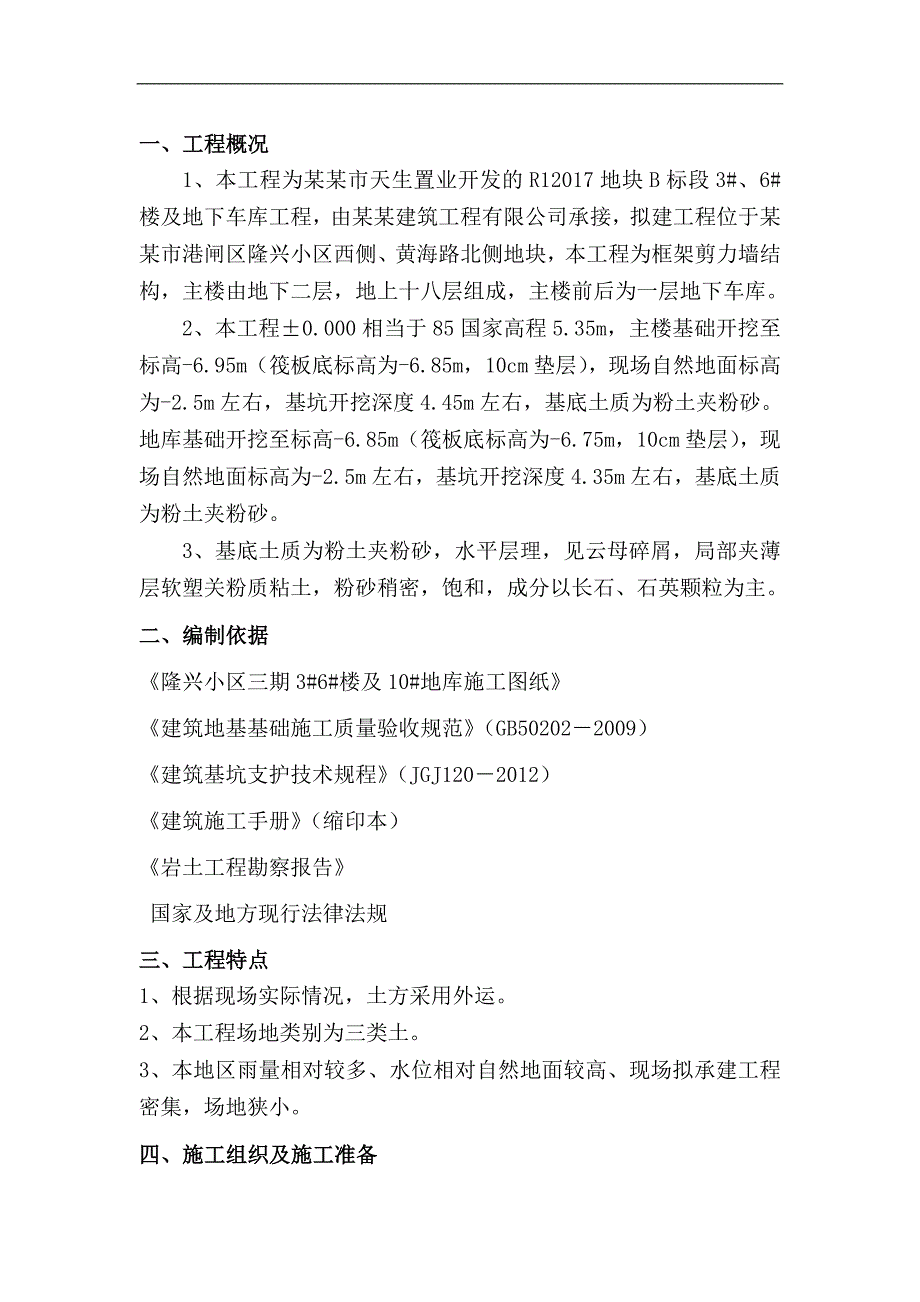

1、R12017地块B标段工程土方开挖安全专项施工方案编制单位：某某建筑工程有限公司编制时间： 一、工程概况1、本工程为某某市天生置业开发的R12017地块B标段3#、6#楼及地下车库工程，由某某建筑工程有限公司承接，拟建工程位于某某市港闸区隆兴小区西侧、黄海路北侧地块，本工程为框架剪力墙结构，主楼由地下二层，地上十八层组成，主楼前后为一层地下车库。2、本工程0.000相当于85国家高程5.35m，主楼基础开挖至标高-6.95m（筏板底标高为-6.85m， 10cm垫层），现场自然地面标高为-2.5m左右，基坑开挖深度4.45m左右，基底土质为粉土夹粉砂。地库基础开挖至标高-6.85m（筏板底标高
2、为-6.75m， 10cm垫层），现场自然地面标高为-2.5m左右，基坑开挖深度4.35m左右，基底土质为粉土夹粉砂。3、基底土质为粉土夹粉砂，水平层理，见云母碎屑，局部夹薄层软塑关粉质粘土，粉砂稍密，饱和，成分以长石、石英颗粒为主。 二、编制依据隆兴小区三期3#6#楼及10#地库施工图纸建筑地基基础施工质量验收规范（GB502022009）建筑基坑支护技术规程（JGJ1202012）建筑施工手册（缩印本）岩土工程勘察报告国家及地方现行法律法规三、工程特点1、根据现场实际情况，土方采用外运。2、本工程场地类别为三类土。3、本地区雨量相对较多、水位相对自然地面较高、现场拟承建工程密集，场地狭小。

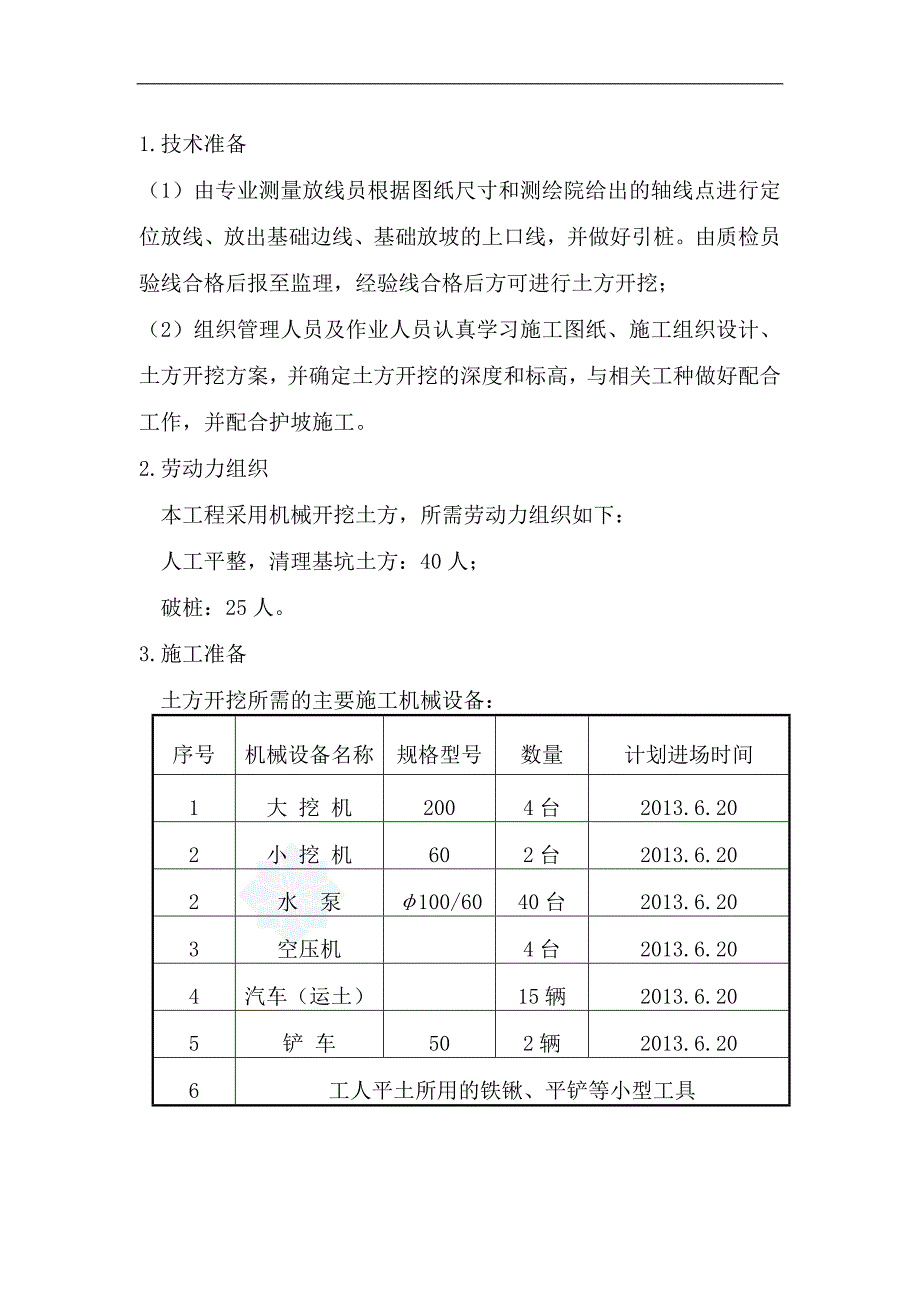

3、四、施工组织及施工准备1.技术准备（1）由专业测量放线员根据图纸尺寸和测绘院给出的轴线点进行定位放线、放出基础边线、基础放坡的上口线，并做好引桩。由质检员验线合格后报至监理，经验线合格后方可进行土方开挖；（2）组织管理人员及作业人员认真学习施工图纸、施工组织设计、土方开挖方案，并确定土方开挖的深度和标高，与相关工种做好配合工作，并配合护坡施工。2.劳动力组织本工程采用机械开挖土方，所需劳动力组织如下：人工平整，清理基坑土方：40人；破桩：25人。3.施工准备土方开挖所需的主要施工机械设备：序号机械设备名称规格型号数量计划进场时间1大 挖 机2004台2013.6.202小 挖 机602台201
4、3.6.202水 泵100/6040台2013.6.203空压机4台2013.6.204汽车（运土）15辆2013.6.205铲 车502辆2013.6.206工人平土所用的铁锹、平铲等小型工具4.作业条件1、现场“三通一平”工作完成，且按施工平面布置图布置好施工现场。2、开挖区域深井降水已完成。3、现场工程定位放线工作完成，场区内的控制网点设立，且不受土方开挖的影响。4、土方开挖前，将施工区域内的地上、地下障碍物清除和处理完毕。5、建筑物的位置和场地的定位控制桩：施工定位放线后，建设单位和监理公司对现场的房屋定位及开槽的灰线尺寸进行复核后，方可土方开挖。6、夜间施工时，应有足够的照明设施；在
5、危险地段应设置明显标志，并要合理安排开挖顺序，防止错挖或超挖。7、施工机械进入现场所经过的道路和卸车设施等，应事先经过检查，做好充分准备工作。8、在机械施工无法作业的部位和修整边坡坡度、清理槽底等，均应配合人工进行。五、施工方法1.施工工艺本工程主楼筏板底标高为-6.85m，垫层设计厚度10cm，筏板外操作面宽度为50cm，土方开挖采用大、小挖机开挖，自卸汽车进行运土，人工配合作业，开挖至标高-6.75m左右，土方开挖完成经验槽后应立即进行基础结构工程的施工，其施工工艺如下：施工放线机械挖除上部土挖至基础底板上200mm人工清土至基底浇混凝土垫层破桩头清理地库筏板底标高为-6.75m，垫层设计
6、厚度10cm，筏板外操作面宽度为50cm，土方开挖采用大开挖，自卸汽车进行运土，人工配合作业，承台及集水坑采用人工开挖，开挖至标高-6.65m左右，土方开挖完成经验槽后应立即进行基础结构工程的施工，其施工工艺如下：施工放线机械挖除上部土挖至基础底板上200mm人工清土至基底及承台和集水坑开挖浇混凝土垫层清理2.土方开挖基坑开挖前，进行土方平衡计算，再由专职测量员对楼号及地库进行测量放线，测量完毕，自检合格，报监理验收，监理验收合格，方可进行挖土。挖土应自上而下水平分层进行，边挖边检查坑底宽度及坡度，少量土方由人工进行修整，挖土时严禁超挖。挖土时首先由挖机挖除上部土，而后挖至基础板底上200，余
7、土用人工随时配合铲除，使多余的土方能及时外运。基坑开挖时，在基坑坡脚处沿着基坑外围挖好排水明沟，每30m设置一口集水井进行排水。土方开挖时，应留出操作面宽度，取每边超出筏板侧面500mm，现场土方开挖时派专职测量员用水准仪全过程进行土方工程的标高控制，严格控制好土方开挖标高，不得超过规定的深度。土方开挖完后，人工清除坑（槽）边松散落土，清理平整后经各部门验槽合格后方可进行垫层混凝土工程的施工。3.开挖路线根据开挖深度及本工程开挖场地地形特点，本工程土方开挖采用外运土方,具体流水施工段及土方开挖顺序见附图。4.基坑放坡根据现场土质情况，本工程放坡坡度暂定为1:0.60，具体以现场实际情况相应放大
8、。5.基坑护坡本工程基础施工时间段正好在一年的雨季，为保证基坑边坡的稳定，本项目采取相应的技术措施1. 在靠近黄海路一侧有现场办公室等临时设施，坡度相应缩小，坡度系数约在0.45左右，所以采取护坡方式以满帖钢丝网用细石混凝土找平。2. 在靠近东侧施工道路一侧，其坡度系数相应放大，约在0.6左右，同样以满帖钢丝网用细石混凝土找平方式采取护坡。3. 在主楼与地库间隔间的土丘，采用满覆盖防水彩条布防止雨水冲刷土丘形成塌方。4. 待基坑挖玩后沿着坑边周圈须砌筑30CM高挡水墙及坑边排水沟，防止地表水沿着边坡流入基坑，冲塌边坡。6.基坑排水1.场地东侧有河流，水位较高，位于开挖基坑底以上，因此须做好场地
9、抽（排）水措施。鉴于水位较高，若排水速度不及渗水速度，将采用真空泵降排水措施。在基础施工前将深井水满后人工用水泵将水抽出外场地排水井处。2.基坑大面积开挖后，如遇流塑性粉砂土，集水井基本无法形成，则集水井四周用厚240mmMU10红砖砌筑，以保证基坑面基本无积水。所有基坑内排水均用水泵将水抽至场地排水沟内。六、质量要求1、基础土方开挖必须专人负责测量控制基坑的标高，不允许超挖；需报请甲方及监理验收，经其检查认可后方可开始下步施工。2、土方开挖验收标准项目允许偏差或允许值检验方法基槽挖方平整管沟地面基层人工机械标高-503050-50-50水准仪长度、宽度+200-50+300-100+500-
10、150+100_经纬仪、钢尺边坡设计要求观察或坡度尺平整度20205020202m靠尺、楔型塞尺基地土性设计要求观察或土样分析七、环境要求1噪声：基础土方开挖施工基本只控制在白天进行，且避开周围居民中午休息时间；2粉尘：基础施工时道路采用硬地化，场地内只为砂土，扬尘较小，汽车出工地时均用水清洗轮胎；现场道路等处每天派人洒水湿润；3污水：基础工程施工时污水均经过沉淀池直接排入东侧河流。八、安全技术及保护桩基安全的措施1、 挖土中发现管道、电缆及其它埋设物应及时报告，不得擅自处理。2、进坑的动力及照明电线应使用电缆。3、挖土必须严格按照施工组织设计规定的程序进行，挖土前认真做好安全检查工作，并在整
11、个施工过程中定时进行检查。4、挖土时要注意土壁的稳定性，发现有裂缝及倾塌可能时，人员要立即离开并及时处理。5、机械挖土、启动前应检查离全器是否正常，经空车试运转正常后再开始作业。6、机械操作中进铲不应过深，提升不应过猛，标高高低要控制标准。配合挖土机清坡、清槽的工人，不准在机械回转半径下工作。7、基坑挖土之前在坑壁外设置挡水栏，防止地面水流入基坑，并按土方工程施工规范的其他要求进行施工作业。8、基坑四周地面，有专人进行管理，不得随意放置机具和物料。9、坑内和坑外有联系的作业，必须设指挥人员，规定专用讯号，严格按指挥讯号进行作业。10、土方的挖运、堆放必须遵守施工员的指挥，不得随意挖、填、堆放。
12、11、挖机开挖时工作回转半径内严禁站人，开挖时基坑边0.5m范围内严禁站人。12、当基坑开挖到设计深度以后，土体变形、土压力和支护结构的内力会继续增长，所以务必要做到基坑开挖和地下工程施工的全过程监测。13、为保证深基坑开挖支护系统的施工质量，一定要保证基坑回弹及坑壁变形监测、沉降观测、地下水位监测。14、在基坑开挖完成后四周及时封闭并设置1.2m高，3.0米间距的立管，上下两道6米的横管的安全护栏及夜间警示标志，防护栏杆用红白相间油漆涂刷。15、为确保在土方开挖过程大挖机不破坏桩基，我们采用小挖机进行捣桩施工，桩间土采用小挖机进行土方开挖，人工配合清理，以免破坏桩基结构。九、应急预案1目的为
13、有效防止事故扩大，降低员工生命危险，最大限度减少经济损失，特制定本预案。2组织机构及职责由项目部成立应急响应指挥部，负责指挥及协调工作。组长：叶焕成员： 张建新、张益丰、冯甜、范心灵具体分工如下：1）叶焕负责立即组织人员抢救伤员。2）张益丰、范心灵负责组织人员进行塌方处理。3）张建新负责立即同医院、劳动等部门的联系，说明详细事故地点、事故情况，并派人到路口接应。4）冯甜负责现场物资、车辆的调度。3边坡渗水、局部坍塌事故应急措施1）当现场出现不明管道漏水或其他渗水情况或造成相邻建筑物、道路及市政管线损坏时，应先停止基坑支护施工，分析其危害程度，采取安全的疏排措施，探明漏水来源、截断水源，消除隐患
14、后，先进行位移观测，必要时先采取加固方案，位移稳定无安全隐患后再开工。2）基坑出现局部坍塌时，应先用机械回填土方，确保坡脚稳定，不扩大坍塌范围，坍塌边线外10m用警戒线围挡，派专人把守，防止闲人进入坍塌区域，待查明原因，提出安全补救方案后，在另行组织施工。4边坡倒塌事故应急措施1）事故发生后应立即报告应急抢险指挥部。2）挖掘被掩埋伤员及时脱离危险区，并注意边坡情况，防止再次倒塌伤及人员。3）清除伤员口、鼻内泥块、凝血块、呕吐物等，将昏迷伤员舌头拉出，以防窒息。4）进行简易包扎、止血或简易骨折固定。5）对呼吸、心跳停止的伤员予以心脏复苏。6）尽快与120急救中心取得联系，详细说明事故地点、严重程
15、度，并派人到路口接应。7）组织人员尽快解除重物压迫，减少伤员挤压综合症的发生，并将其转移到安全地方。8）若有骨折时应及时用夹板等简易固定后立即送医院。9）基坑：加强排水、降水措施；加强支护和支持加桩板等，对边坡薄弱环节进行加固处理；迅速运走坡边弃土、材料、机械设备等重物；削去部分坡体，减缓边坡坡度。10）在没有人员受伤的情况下，现场负责人应根据实际情况研究补救措施，在确保人员生命安全的前提下， 组织恢复正常施工秩序。11）现场安全员应对脚手架、井架、塔吊等施工设备倒塌事故进行原因分析，制定相应的纠正措施，认真填写伤亡事故报告表、事故调查等有关处理报告，并上报公司应急抢险领导小组。5应急物资常备药品：消
