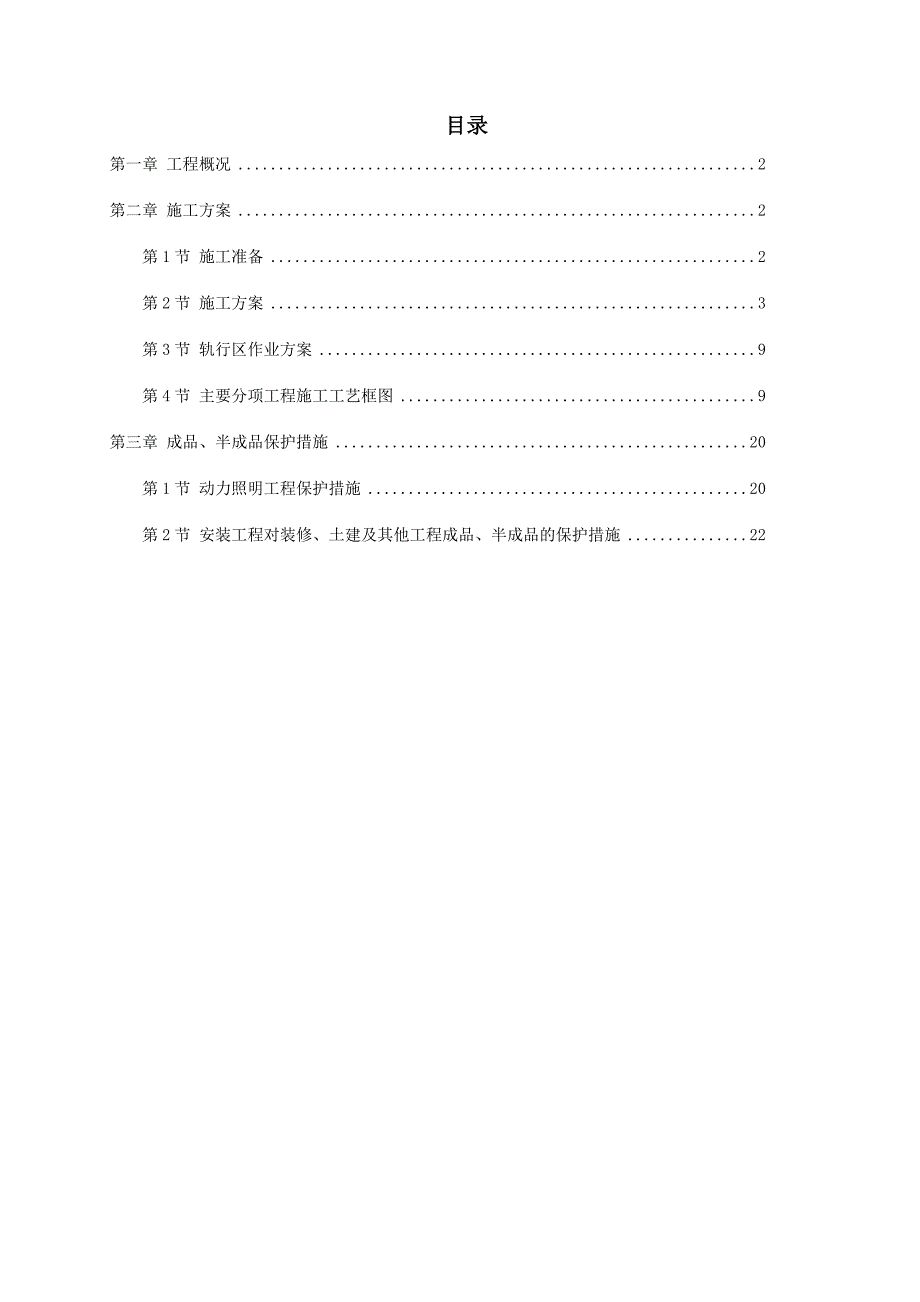

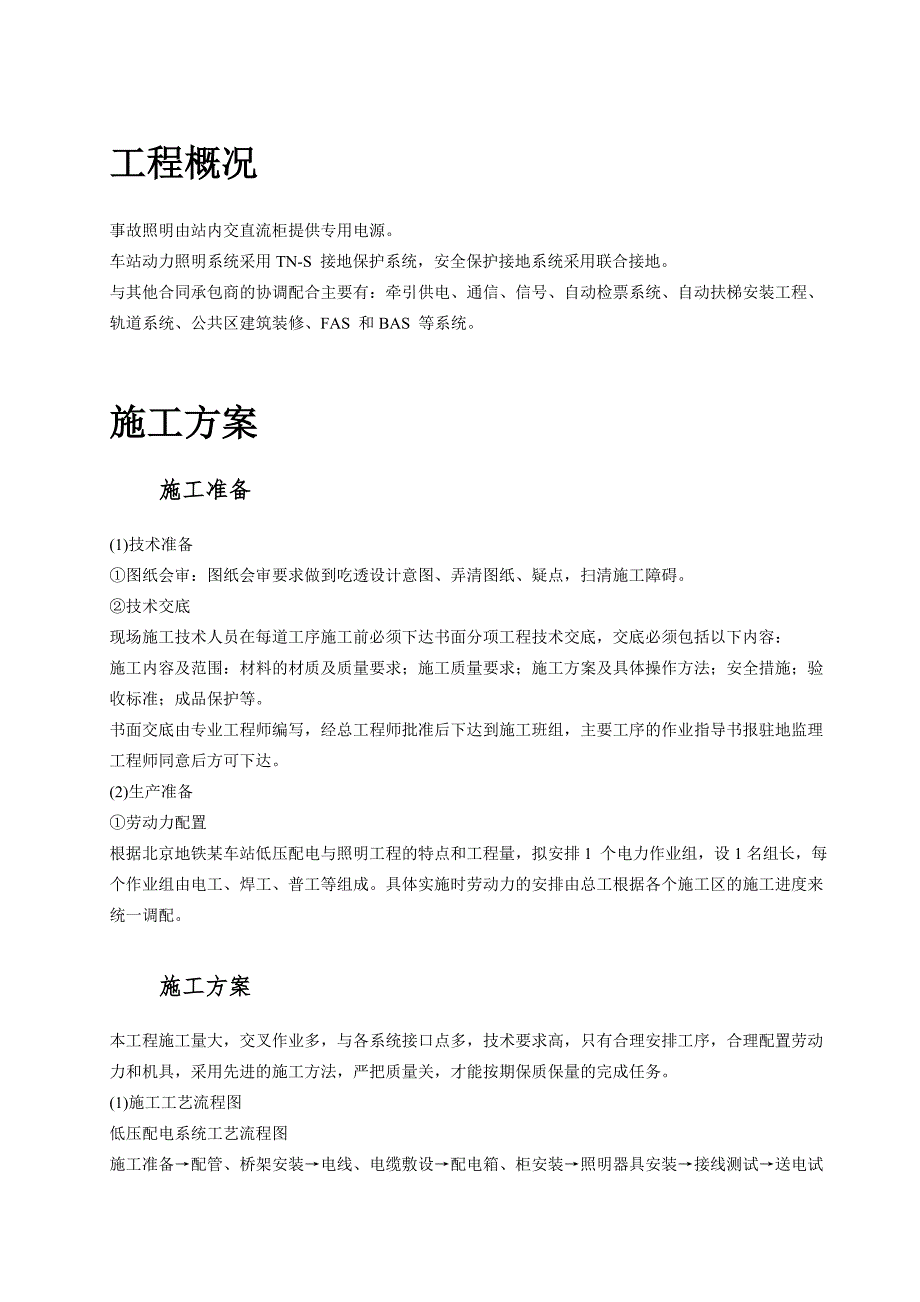

1、目录第一章 工程概况2第二章 施工方案2第1节 施工准备2第2节 施工方案3第3节 轨行区作业方案9第4节 主要分项工程施工工艺框图9第三章 成品、半成品保护措施20第1节 动力照明工程保护措施20第2节 安装工程对装修、土建及其他工程成品、半成品的保护措施22工程概况事故照明由站内交直流柜提供专用电源。车站动力照明系统采用TN-S 接地保护系统，安全保护接地系统采用联合接地。与其他合同承包商的协调配合主要有：牵引供电、通信、信号、自动检票系统、自动扶梯安装工程、轨道系统、公共区建筑装修、FAS 和BAS 等系统。施工方案施工准备(1)技术准备图纸会审：图纸会审要求做到吃透设计意图、弄清图纸、
2、疑点，扫清施工障碍。技术交底现场施工技术人员在每道工序施工前必须下达书面分项工程技术交底，交底必须包括以下内容：施工内容及范围：材料的材质及质量要求；施工质量要求；施工方案及具体操作方法；安全措施；验收标准；成品保护等。书面交底由专业工程师编写，经总工程师批准后下达到施工班组，主要工序的作业指导书报驻地监理工程师同意后方可下达。(2)生产准备劳动力配置根据北京地铁某车站低压配电与照明工程的特点和工程量，拟安排1 个电力作业组，设1名组长，每个作业组由电工、焊工、普工等组成。具体实施时劳动力的安排由总工根据各个施工区的施工进度来统一调配。施工方案本工程施工量大，交叉作业多，与各系统接口点多，技术

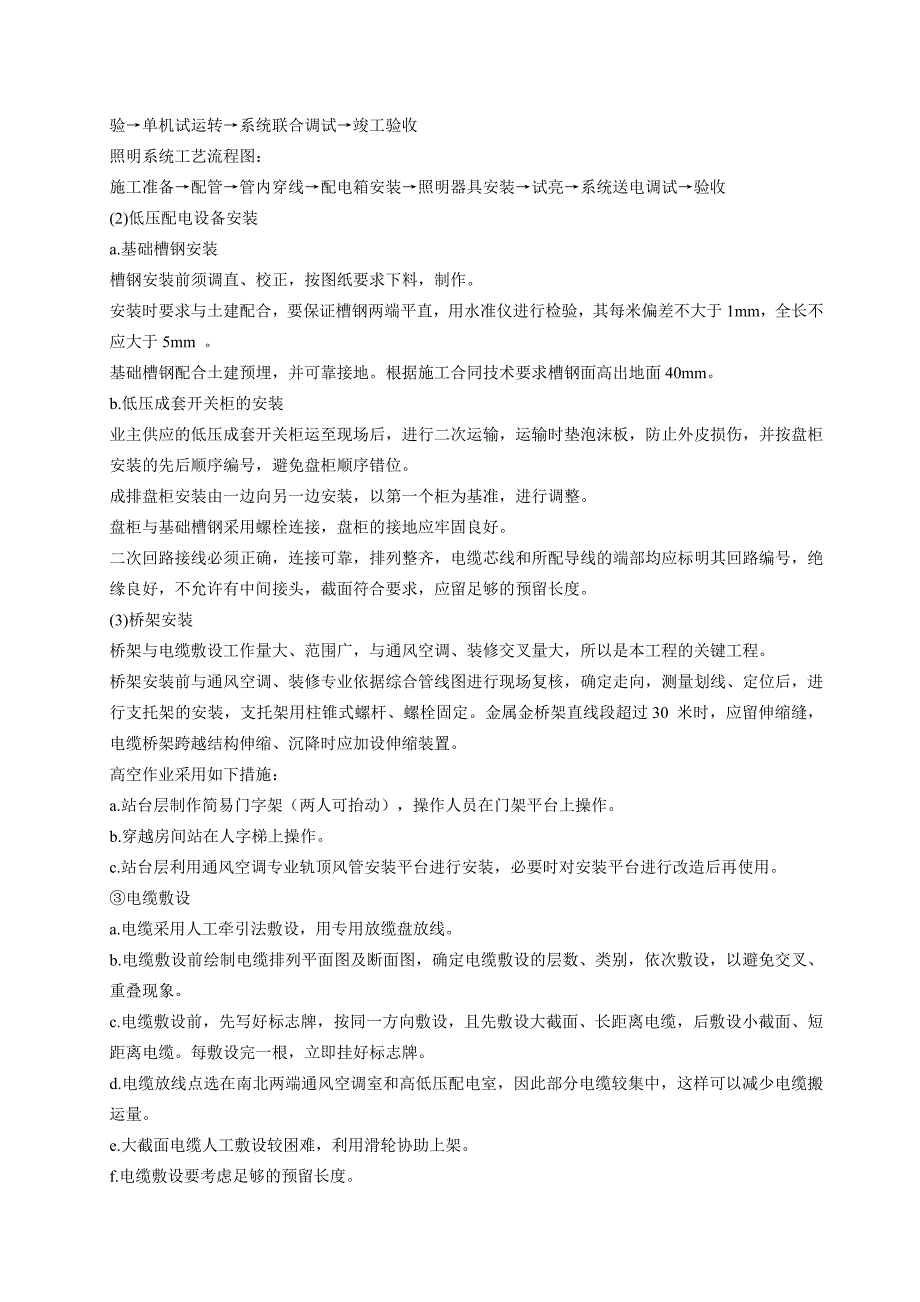

3、要求高，只有合理安排工序，合理配置劳动力和机具，采用先进的施工方法，严把质量关，才能按期保质保量的完成任务。(1)施工工艺流程图低压配电系统工艺流程图施工准备配管、桥架安装电线、电缆敷设配电箱、柜安装照明器具安装接线测试送电试验单机试运转系统联合调试竣工验收照明系统工艺流程图：施工准备配管管内穿线配电箱安装照明器具安装试亮系统送电调试验收(2)低压配电设备安装a.基础槽钢安装槽钢安装前须调直、校正，按图纸要求下料，制作。安装时要求与土建配合，要保证槽钢两端平直，用水准仪进行检验，其每米偏差不大于1mm，全长不应大于5mm 。基础槽钢配合土建预埋，并可靠接地。根据施工合同技术要求槽钢面高出地面4
4、0mm。b.低压成套开关柜的安装业主供应的低压成套开关柜运至现场后，进行二次运输，运输时垫泡沫板，防止外皮损伤，并按盘柜安装的先后顺序编号，避免盘柜顺序错位。成排盘柜安装由一边向另一边安装，以第一个柜为基准，进行调整。盘柜与基础槽钢采用螺栓连接，盘柜的接地应牢固良好。二次回路接线必须正确，连接可靠，排列整齐，电缆芯线和所配导线的端部均应标明其回路编号，绝缘良好，不允许有中间接头，截面符合要求，应留足够的预留长度。(3)桥架安装桥架与电缆敷设工作量大、范围广，与通风空调、装修交叉量大，所以是本工程的关键工程。桥架安装前与通风空调、装修专业依据综合管线图进行现场复核，确定走向，测量划线、定位后，进
5、行支托架的安装，支托架用柱锥式螺杆、螺栓固定。金属金桥架直线段超过30 米时，应留伸缩缝，电缆桥架跨越结构伸缩、沉降时应加设伸缩装置。高空作业采用如下措施：a.站台层制作简易门字架（两人可抬动），操作人员在门架平台上操作。b.穿越房间站在人字梯上操作。c.站台层利用通风空调专业轨顶风管安装平台进行安装，必要时对安装平台进行改造后再使用。电缆敷设a.电缆采用人工牵引法敷设，用专用放缆盘放线。b.电缆敷设前绘制电缆排列平面图及断面图，确定电缆敷设的层数、类别，依次敷设，以避免交叉、重叠现象。c.电缆敷设前，先写好标志牌，按同一方向敷设，且先敷设大截面、长距离电缆，后敷设小截面、短距离电缆。每敷设完
6、一根，立即挂好标志牌。d.电缆放线点选在南北两端通风空调室和高低压配电室，因此部分电缆较集中，这样可以减少电缆搬运量。e.大截面电缆人工敷设较困难，利用滑轮协助上架。f.电缆敷设要考虑足够的预留长度。g.电缆头根据车站站区和区间电缆不同规格，按配套的电缆头制作工艺制作。接线采用套筒板手紧固。h.电缆敷设前应进行绝缘测试，其绝缘电阻值不应小于10M。(4)管线敷设a.墙面管线敷设应在装修墙面喷涂前先测量，放线、定位、打眼、固定管卡，待喷涂后再进行配管、穿线。b.钢管采用液压弯管器煨弯，弯曲半径明配时不小于外径的6 倍，暗配时不小于管外径的10 倍。e.管线过沉降缝、伸缩缝要加补偿装置。f.钢管与
7、设备连接时应将钢管敷设至设备内，当不能直接进入时，应在钢管出口处加保护软管引入设备。h.管子沿墙明配，进入箱盒时要排列整齐，进入箱、盒的长度要一致且不超过5mm，钢管进入箱、盒露出锁紧螺母的丝扣为24 扣。i.穿线要用放线盘放线，防止导线背扣。j.照明系统、导线连接采用安全型压线帽进行连接。(5)照明器具安装a.照明器具安装照明器具安装前要经过测量、定位、然后划线，灯具安装要拉十字线，以保证安装整齐、美观。为保证矩形灯具的边缘与吊顶面平直、接口紧密，矩形灯具四角各用1 根圆钢作吊杆，吊杆下端套丝，可通过紧固螺母调整灯具高度和平直度。吸顶日光灯、壁式日光灯采用尼龙锚栓直接固定于顶板墙面。交直流或
8、不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座不能互相插入。开关插座采用透明软管和水平尺检测的办法，保证安装高度符合设计要求，同一室内高度在同一水平线上，误差不超过5mm。同一场所的开关应安装一致，且操作灵活，接点接触可靠，扳把开关应为上合下分，切断位置应一致。安装高度符合设计要求。电器、灯具的相线应经开关控制。安装高度低于2.4m 的照明灯具的金属外壳均应可靠接地。b.配电箱的安装配电箱安装位置应正确，固定牢靠，部件齐全，箱体开孔采用扩孔钻头开孔，开孔应合适，且切口应整齐。箱内外应清洁，油漆完整，箱门开关灵活，回路编号齐全、正确，接线整齐，PE 线安装明显、牢固。配电箱全部电器
9、及相关回路安装完毕后，用500V 摇表对线路进行绝缘测试，并做好记录。(6)设备房动力a.控制、保护和设备安装电机的控制和保护设备安装前应检查是否与电机容量相符，安装应按设计要求进行，一般应装在电机附近，接线正确。电机控制设备和所拖动的设备应对应编号。引至电动机接线盒的明敷导线长度应小于0.3m，穿配套规格的金属软管保护。轨行区作业方案本专业在轨行区主要施工内容包括区间的所有用电设备的电源电缆敷设，照明器具安装和相应的疏散诱导标志灯具及其它相关设备的安装调试。区间电缆敷设采用在隧道口设置电缆放线盘依次敷设，区间内照明灯具，配电箱柜等采用轨道平板运输车载至安装地点进行安装，在区间内所有安装项目结
10、束后检查相序、绝缘电阻、接地电阻、在完成各项送电前的检测检查以后报请监理批准用临时电对区间进行送电调试，为正式送电做好准备，确保正式送电顺利。主要分项工程施工工艺框图2.5.1 电气施工工艺框图2.5.1.1 电线管明敷设施工工艺框图预制支架、吊架、抱箍、弯管测量定位箱、盒支架、吊架安装管路敷设管路入盒箱清扫管路穿引线钢丝选择导线放线穿线接线(1)支、吊架的制作按照设计图纸或标准图加工好各种支架、吊架、抱箍等金属支持件。(2)测量定位在配管前，应按设计图纸确定好配电设备、各种箱、盒及用电设备安装位置，然后根据明配管路横平竖直的原则，顺线路的垂直和水平位置进行弹线定位，并应注意管路相互间位置及最
11、小距离，测量出吊架、支架等固定点的具体位置和距离。(3)支、吊架安装支、吊架的安装应先固定两端的支架，再拉通线固定中间的支架。(4)管路敷设沿建筑表面敷设的明管，一般应用管卡子均匀固定，管卡子的固定方法可用胀管法，在需要固定管卡子处，可选用适当的塑料胀管或膨胀螺栓。(5)清扫管路应在建筑物的抹灰及地面工程结束后进行，在穿线前应将管内的积水及杂物清理干净。特别是对于弯头较多或管路较长的钢管，为减少导线与管壁磨擦，应随后向管内吹入滑石粉，以便穿线。(6)选择导线、放线放线前，应根据施工图对导线的规格、型号进行核对，放线时，使用放线架，使导线不扭结。(7)管内穿线电线管为钢管时，钢管管口处应有护口，
12、电线管为硬质塑料管时，应先检查管口是否留有毛刺和刃口，以防穿线时损坏导线绝缘层；两人穿线时，应配合协调，一拉一送。2.5.1.2 电缆桥架安装施工工艺框图测量定位桥架选择外观检查支架、吊架制作安装桥架组装保护接地电缆敷设(1)测量定位依据施工图纸和现场具体情况，结合其它各专业的施工图纸，确定桥架合理的安装位置，依据现场标高，确定桥架的安装高度，标出桥架支、吊架的安装位置，避免与其它管线交叉。(2)桥架选择、外观检查本工程桥架材质选用钢制，在安装前，应对桥架的规格、型号依据现场测量情况逐一进行核对，桥架进场后，应拆装检查，同时核对各种规格型号桥架，应具有装箱清单、产品合格证、出厂检验报告，桥架板
13、材厚度应满足下表规定桥架的表面应光滑均匀、致密。托盘、梯架宽度（mm）允许最小厚度（mm）4001.54008002.08002.5(3)支、吊架制作安装支架与吊架所用钢材应平直、无扭曲，下料后长短偏差应在5mm 范围内，切口处应无卷边、毛刺，制作时焊缝均匀平整，焊缝长度符合要求，不得出现裂纹、咬边、气孔、凹陷漏焊、焊漏等缺陷，焊好后应进行热镀锌处理，镀锌层应光滑、平整、然后再采用膨胀螺栓，固定安装牢固。(4)桥架安装线槽连接（直线段）采用连接板，用平垫、弹簧垫圈、螺母坚固，接口缝隙严密平齐，槽盖装上后应平整，无棱角，出线口位置准确，线槽在穿越楼板处要做防火处理。(5)保护接地电缆桥架系统应具
14、有可靠的电气连接并接地，在桥架连接处用16mm2 多股铜芯软线可靠连接桥架两端，在桥架末端利用专用接地电缆与接地网连接。(6)电缆敷设电缆敷设前，应对电缆进行绝缘测试，对1KV 以下电缆用1KV 摇表摇测线间及对地的绝缘电阻应不低于10M。同时应绘制电缆平面排列图及断面图，按图表进行施工，电缆桥架内的电缆应在首端、尾端、转弯及每隔50m 处，设有编号、型号及起止点等标记；电缆敷设要考虑足够预留长度。2.5.1.3 电缆线路安装施工工艺框图测量定位放线电缆支架的配制、安装电缆保护管加工敷设电缆绝缘测试电缆敷设挂标示牌管口密封处理(1)测量定位、放线依据施工图纸以及施工现场基准标高，确定出电缆敷设
15、的位置和标高尺寸，以及电缆保护管线的敷设线路，从始端至终端找好水平或垂直线，用墨盒或粉线袋在墙壁、顶棚、地面等处，在线路的中心线进行弹线，并按规范规定，确定出电缆支架的位置，用笔标标出具体位置。(3)电缆保护管加工敷设电缆保护管采用镀锌钢管，镀锌钢管的外表面应有完整的镀层，表面不得有剥落、气泡，切管时易产生管口内缩，缩小的管口要用绞刀或锉刀绞光，使管口整齐光滑，明配钢管的连接采用丝扣连接，使用全扣管接头，并应在管接头处焊好接地跨接线，不应将管接头焊死。(4)电缆的绝缘测试电缆在敷设前，应对电缆进行绝缘测试，高压电缆敷设前应进行耐压和泄漏电流试验，试验标准应符合国家规定。对1KV 以下电缆，用1KV 摇表摇测线间及对地的绝缘电阻不低于10 M。(5)电缆敷设电缆沿支架敷设首先熟悉施工图纸，弄清每根电缆的型号、规格、编号、走向以及在电缆支架上的
