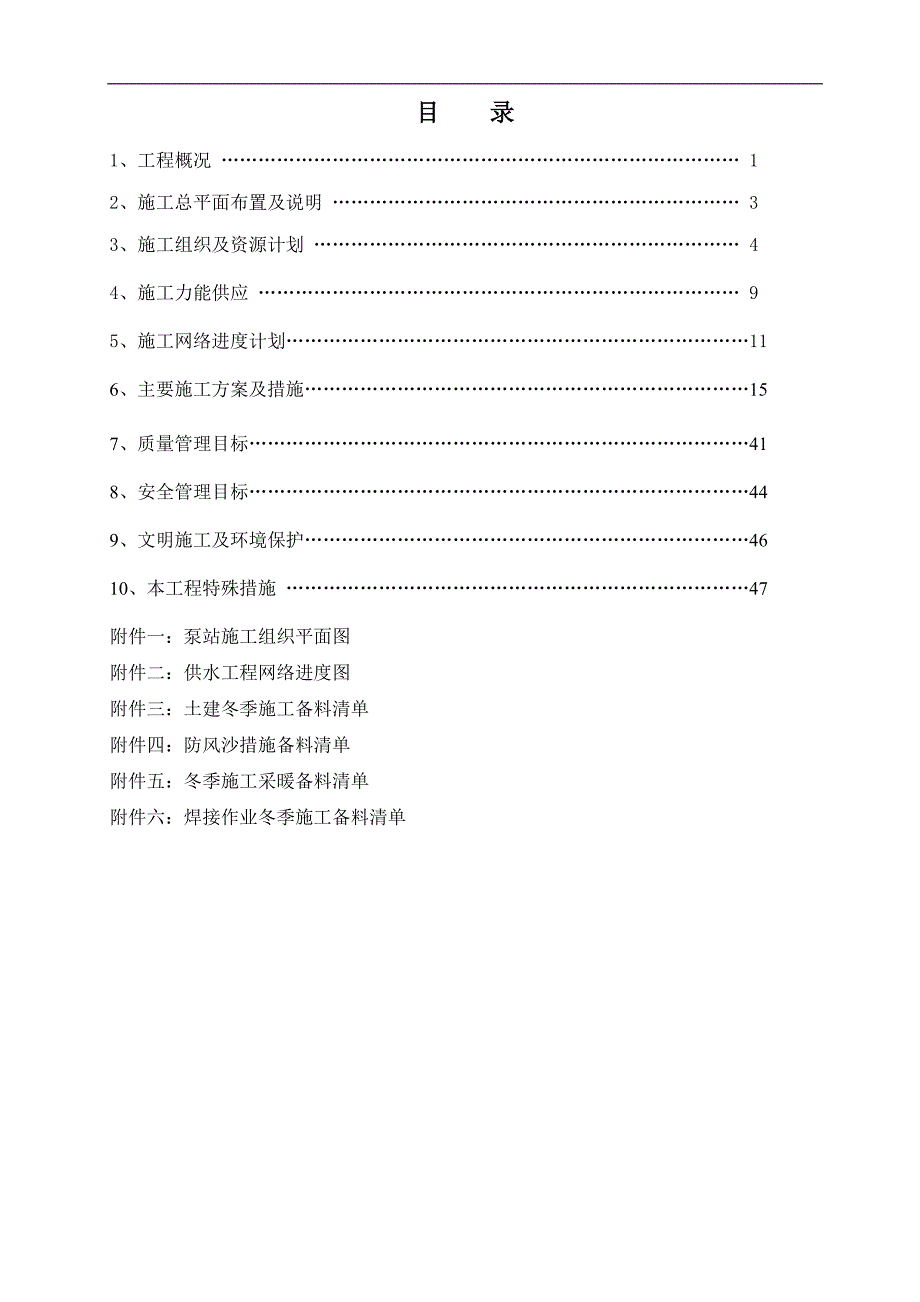

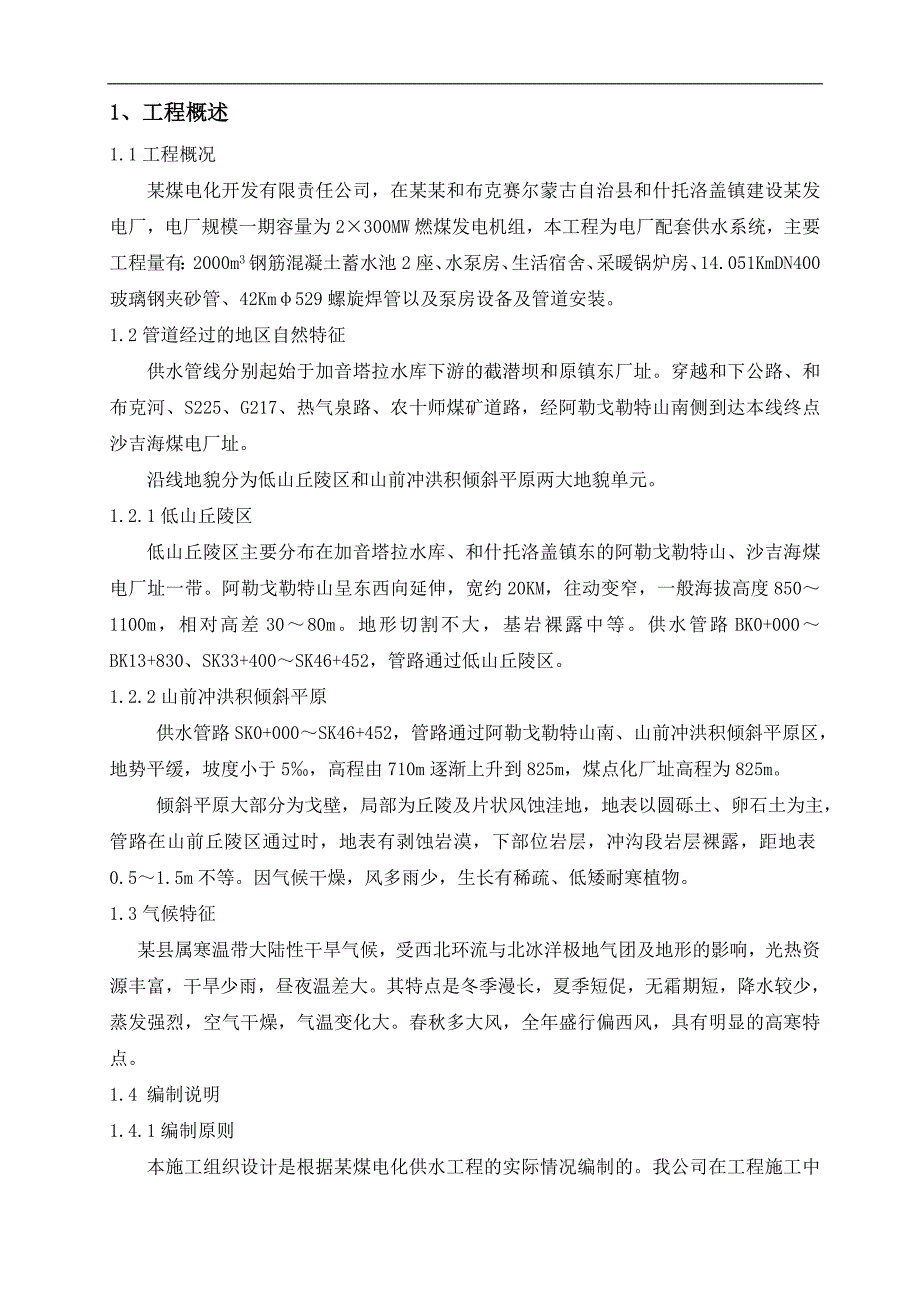

1、目 录1、工程概况 12、施工总平面布置及说明 33、施工组织及资源计划 44、施工力能供应 95、施工网络进度计划116、主要施工方案及措施157、质量管理目标418、安全管理目标449、文明施工及环境保护4610、本工程特殊措施 47附件一：泵站施工组织平面图附件二：供水工程网络进度图附件三：土建冬季施工备料清单附件四：防风沙措施备料清单附件五：冬季施工采暖备料清单附件六：焊接作业冬季施工备料清单1、工程概述1.1工程概况某煤电化开发有限责任公司，在某某和布克赛尔蒙古自治县和什托洛盖镇建设某发电厂，电厂规模一期容量为2300MW燃煤发电机组，本工程为电厂配套供水系统，主要工程量有：2000
2、m3钢筋混凝土蓄水池2座、水泵房、生活宿舍、采暖锅炉房、14.051KmDN400玻璃钢夹砂管、42Km529螺旋焊管以及泵房设备及管道安装。1.2管道经过的地区自然特征供水管线分别起始于加音塔拉水库下游的截潜坝和原镇东厂址。穿越和下公路、和布克河、S225、G217、热气泉路、农十师煤矿道路，经阿勒戈勒特山南侧到达本线终点沙吉海煤电厂址。沿线地貌分为低山丘陵区和山前冲洪积倾斜平原两大地貌单元。1.2.1低山丘陵区低山丘陵区主要分布在加音塔拉水库、和什托洛盖镇东的阿勒戈勒特山、沙吉海煤电厂址一带。阿勒戈勒特山呈东西向延伸，宽约20KM，往动变窄，一般海拔高度8501100m，相对高差3080m
3、。地形切割不大，基岩裸露中等。供水管路BK0+000BK13+830、SK33+400SK46+452，管路通过低山丘陵区。1.2.2山前冲洪积倾斜平原 供水管路SK0+000SK46+452，管路通过阿勒戈勒特山南、山前冲洪积倾斜平原区，地势平缓，坡度小于5，高程由710m逐渐上升到825m，煤点化厂址高程为825m。 倾斜平原大部分为戈壁，局部为丘陵及片状风蚀洼地，地表以圆砾土、卵石土为主，管路在山前丘陵区通过时，地表有剥蚀岩漠，下部位岩层，冲沟段岩层裸露，距地表0.51.5m不等。因气候干燥，风多雨少，生长有稀疏、低矮耐寒植物。1.3气候特征某县属寒温带大陆性干旱气候，受西北环流与北冰洋

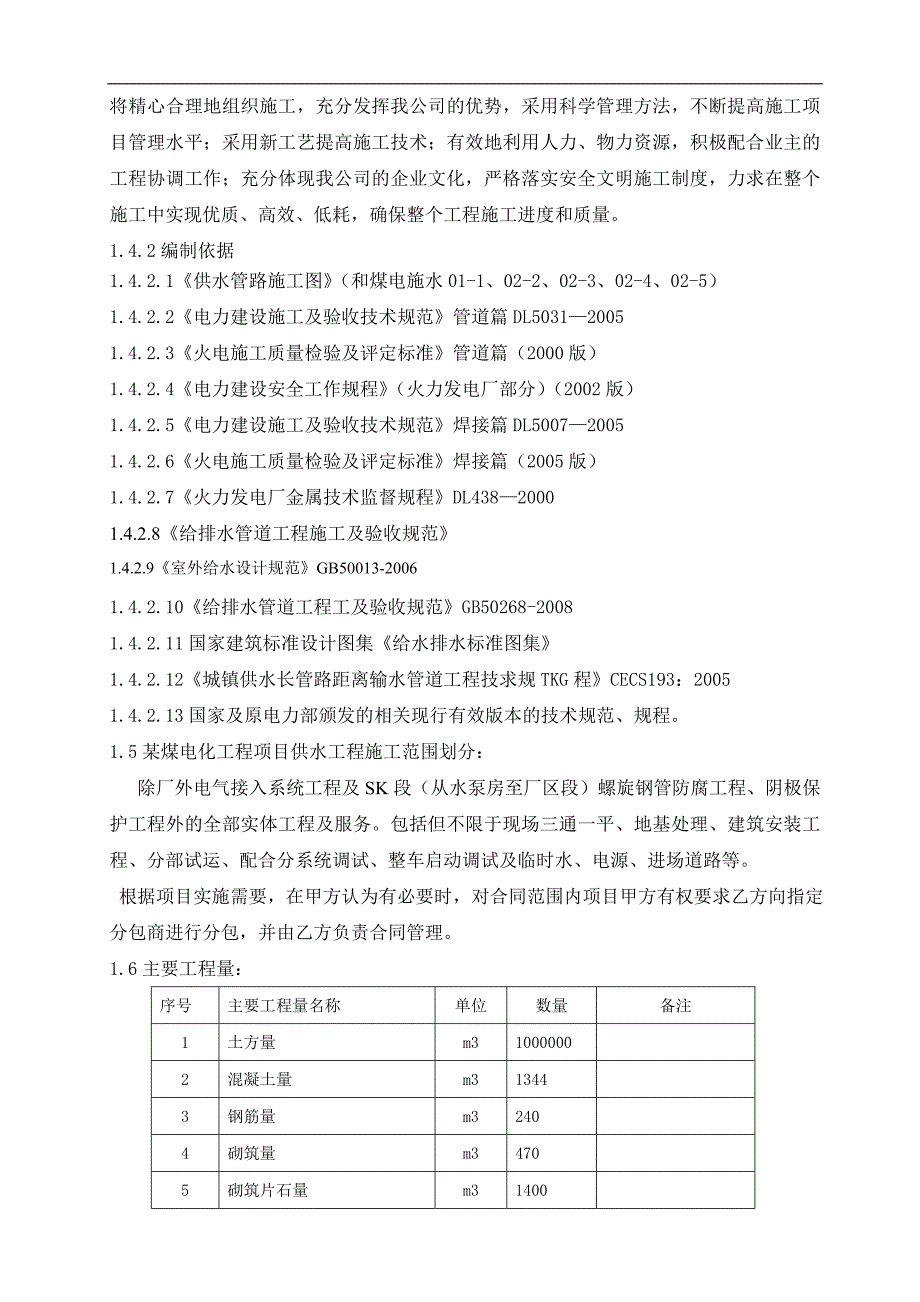

4、极地气团及地形的影响，光热资源丰富，干旱少雨，昼夜温差大。其特点是冬季漫长，夏季短促，无霜期短，降水较少，蒸发强烈，空气干燥，气温变化大。春秋多大风，全年盛行偏西风，具有明显的高寒特点。 1.4 编制说明1.4.1编制原则本施工组织设计是根据某煤电化供水工程的实际情况编制的。我公司在工程施工中将精心合理地组织施工，充分发挥我公司的优势，采用科学管理方法，不断提高施工项目管理水平；采用新工艺提高施工技术；有效地利用人力、物力资源，积极配合业主的工程协调工作；充分体现我公司的企业文化，严格落实安全文明施工制度，力求在整个施工中实现优质、高效、低耗，确保整个工程施工进度和质量。1.4.2编制依据1.
5、4.2.1供水管路施工图（和煤电施水01-1、02-2、02-3、02-4、02-5）1.4.2.2电力建设施工及验收技术规范管道篇DL503120051.4.2.3火电施工质量检验及评定标准管道篇（2000版）1.4.2.4电力建设安全工作规程（火力发电厂部分）（2002版）1.4.2.5电力建设施工及验收技术规范焊接篇DL50072005 1.4.2.6火电施工质量检验及评定标准焊接篇（2005版）1.4.2.7火力发电厂金属技术监督规程DL43820001.4.2.8给排水管道工程施工及验收规范1.4.2.9室外给水设计规范GB50013-20061.4.2.10给排水管道工程工及验收规
6、范GB50268-20081.4.2.11国家建筑标准设计图集给水排水标准图集1.4.2.12城镇供水长管路距离输水管道工程技求规TKG程CECS193：20051.4.2.13国家及原电力部颁发的相关现行有效版本的技术规范、规程。1.5某煤电化工程项目供水工程施工范围划分：除厂外电气接入系统工程及SK段（从水泵房至厂区段）螺旋钢管防腐工程、阴极保护工程外的全部实体工程及服务。包括但不限于现场三通一平、地基处理、建筑安装工程、分部试运、配合分系统调试、整车启动调试及临时水、电源、进场道路等。 根据项目实施需要，在甲方认为有必要时，对合同范围内项目甲方有权要求乙方向指定分包商进行分包，并由乙方负
7、责合同管理。1.6主要工程量：序号主要工程量名称单位数量备注1土方量m310000002混凝土量m313443钢筋量m32404砌筑量m34705砌筑片石量m314006玻璃钢夹砂管DN400km14EPC供货7玻璃钢夹砂管DN200m83EPC供货8螺旋钢管5299km42EPC供货9螺旋钢管4268m89EPC供货10螺旋钢管6108m96EPC供货11焊接钢管DN200m24EPC供货12焊接钢管DN100m24EPC供货13水泵台8EPC供货14配电柜及接地控制箱面24EPC供货15阀门井（各种型号）座15616电缆（各种型号）470017无塔送水器套1EPC供货18采暖锅炉及系统套1
8、EPC供货19给排水系统套12、施工总平面布置及说明根据本工程的特点并结合现场的实际情况，对现场生产、生活进行如下安排项目部管理人员生活办公场地，在和什托络盖镇租用民房两套。本工程的中心标段在泵站区域，因此在泵站区域进行施工组织平面规划布置，见附图所示，主要布置蓄水池、泵房、宿舍以及锅炉房土建施工场地，占地面积约4000m2。布置搅拌站一座，材料堆放场地，材料加工制作场地，现场指挥部，施工队宿舍、食堂，堆土场地，以及施工道路。施工道路沿管线开通，距管线中心10米，路宽5米。本工程供水管线分为六个施工段，每个施工段的管理人员生活办公在和什托络盖镇租用民，管线施工人员生活宿舍采用帐篷沿管线布置，根
9、据进度定期移动。2.1施工总平面布置施工总平面布置及说明见附件一2.2施工临时建筑及场地项目部管理人员生活、办公场地在和什托洛盖镇租用民房，面积共1000m2，施工人员生活场地在泵站和管路沿线布置临时帐蓬。施工临时建筑及场地一览表序号建筑及场地名称单位面积备注1项目部现场办公区域m224帐篷一座2施工单位现场办公区域m2168帐篷七座3施工单位现场办公区域m2210砖房4施工单位现场宿舍m2960帐篷四十座5库 房m2168帐篷七座6柴油发电机房m220砖房7移动柴油发电机房m2432帐篷十八座8现场混凝土搅拌站m220009现场临时施工道路km60宽5米10蓄水池M330临时113、施工组织
10、机构及资源计划3.1 施工组织机构图见下页。泵站施工队负责人管道施工一队负责人管道施工二队负责人管道施工三队负责人管道施工四队负责人管道施工五队负责人管道施工六队负责人安全科质量科工程科办公室物资科经营科项目负责人项目技术负责人项目经理3.2 施工组织机构说明项目经理部作为公司的派出机构在工程管理中全面贯彻执行公司各项决策，负责整个承包工程的管理和协调工作，并接受公司的业务考核。项目经理领导下的项目副经理、总工是工程项目管理的决策层。项目经理部的管理层由各职能部门组成，在完成公司对项目的业务管理的同时，是项目决策层的参谋，协助项目经理，全面管理项目，对各个标段执行各项管理考核。项目的操作层由各
11、标段施工队组成。项目经理部工程管理实行三层分离，即决策层、管理层和操作执行层分离。3.3施工组织管理目标通过严密组织、科学管理和先进的现代化办公手段及方法达到“责任明确、管理科学，质量一流”的管理目标。3.4劳动力计划根据本标工程工期要求和工程量情况以及类似工程的施工经验，劳动力用工计划见下表。工程开工后，项目管理、技术人员先期安排到位，以做好施工准备及技术管理工作，随后根据工程进展及时安排各专业施工人员进场，对于特殊工种，配备原则是满足工程要求，并略有裕度。考虑到设计、设备等因素的影响，工程实施中可能会出现施工高峰的变化，届时，我们将服从业主安排，及时调整补充施工人员，确保施工人员配备充足，
12、满足工程进度要求。供水工程劳动力计划时间单位 人数8月9月10月中旬下旬上旬中旬下旬上旬中旬下旬管理人员1020202020202020中心标段施工队3560140140140140140101#标段施工队1010100100100201052#标段施工队1010608080805053#标段施工队1010303030303054#标段施工队1010305050505055#标段施工队1010305050505056#标段施工队6630505050505合计101136440520520440300603.4.2特殊工种及培训计划3.4.2.1项目部工作人员必须持证上岗，对于一些特殊工种来说，
13、必须持有特殊工种操作证才可上岗进行操作。比如，焊工必须在培训中心培训合格后，取得资格证书或者复审证书后方可进行实际操作。3.4.2.2职工培训是提高职工素质的一种有效的方法，是适应社会发展的一种有效的措施，因此职工培训被列为施工处年初计划中。具体有如下几点：3.4.2.3理论培训：理论培训是提高职工对实际工作技术的理解，因此进行理论培训可以使职工懂得一些技术知识和一些常见的事故处理方法。理论培训采用授课的方法进行，由技术总工、技术员讲课。通过理论培训来提高职工的理论水平，使职工在工作中做到有理可循。3.4.2.4实际培训：实际培训进行两种培训方法，一种是对自己所操作的工种进行深层次的培训，另一种是对自己未从事
