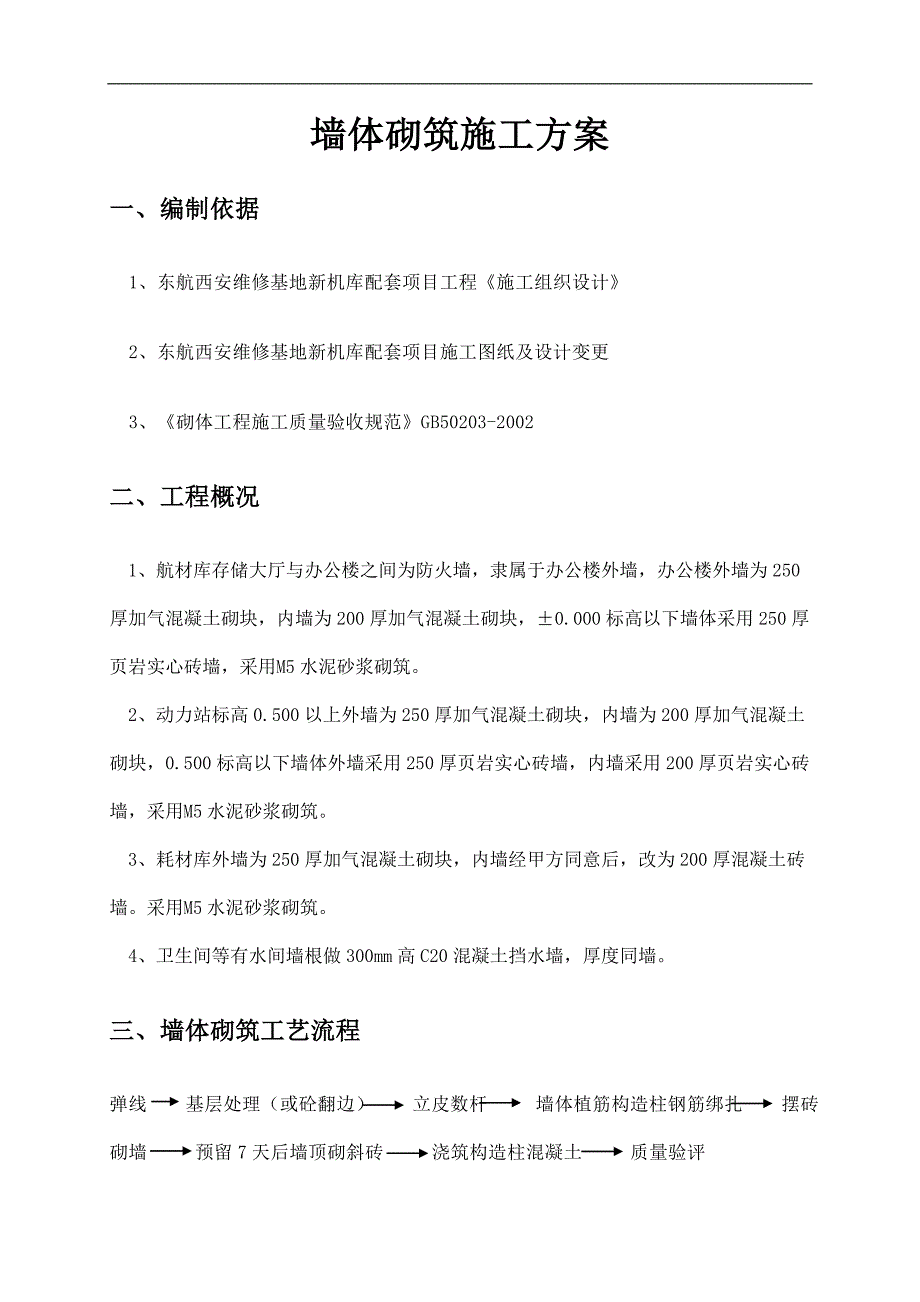

1、目 录一、编制依据2二、工程概况2三、墙体砌筑工艺流程2四、主要施工方法3五、质量检验与质量通病防治6六、安全措施7墙体砌筑施工方案一、编制依据 1、东航西安维修基地新机库配套项目工程施工组织设计 2、东航西安维修基地新机库配套项目施工图纸及设计变更 3、砌体工程施工质量验收规范GB50203-2002二、工程概况 1、航材库存储大厅与办公楼之间为防火墙，隶属于办公楼外墙，办公楼外墙为250厚加气混凝土砌块，内墙为200厚加气混凝土砌块，0.000标高以下墙体采用250厚页岩实心砖墙，采用M5水泥砂浆砌筑。 2、动力站标高0.500以上外墙为250厚加气混凝土砌块，内墙为200厚加气混凝土砌块

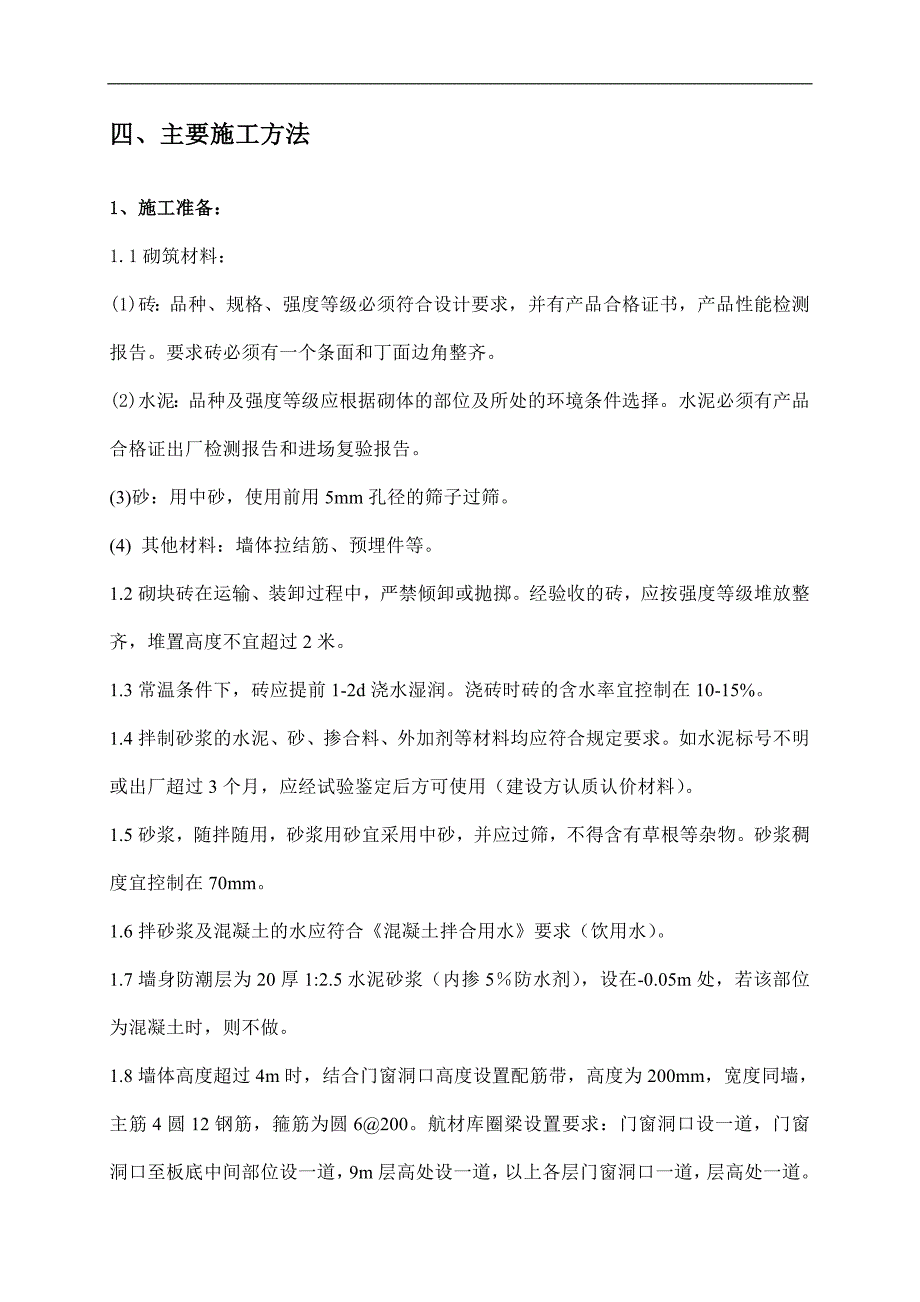

2、，0.500标高以下墙体外墙采用250厚页岩实心砖墙，内墙采用200厚页岩实心砖墙，采用M5水泥砂浆砌筑。 3、耗材库外墙为250厚加气混凝土砌块，内墙经甲方同意后，改为200厚混凝土砖墙。采用M5水泥砂浆砌筑。 4、卫生间等有水间墙根做300mm高C20混凝土挡水墙，厚度同墙。三、墙体砌筑工艺流程弹线 基层处理（或砼翻边） 立皮数杆 墙体植筋构造柱钢筋绑扎 摆砖砌墙 预留7天后墙顶砌斜砖 浇筑构造柱混凝土 质量验评四、主要施工方法1、施工准备：1.1砌筑材料：(1)砖：品种、规格、强度等级必须符合设计要求，并有产品合格证书，产品性能检测报告。要求砖必须有一个条面和丁面边角整齐。(2)水泥：品
3、种及强度等级应根据砌体的部位及所处的环境条件选择。水泥必须有产品合格证出厂检测报告和进场复验报告。(3)砂：用中砂，使用前用5mm孔径的筛子过筛。(4) 其他材料：墙体拉结筋、预埋件等。1.2砌块砖在运输、装卸过程中，严禁倾卸或抛掷。经验收的砖，应按强度等级堆放整齐，堆置高度不宜超过2米。1.3常温条件下，砖应提前1-2d浇水湿润。浇砖时砖的含水率宜控制在10-15%。1.4拌制砂浆的水泥、砂、掺合料、外加剂等材料均应符合规定要求。如水泥标号不明或出厂超过3个月，应经试验鉴定后方可使用（建设方认质认价材料）。1.5砂浆，随拌随用，砂浆用砂宜采用中砂，并应过筛，不得含有草根等杂物。砂浆稠度宜控制
4、在70mm。1.6拌砂浆及混凝土的水应符合混凝土拌合用水要求（饮用水）。1.7墙身防潮层为20厚1:2.5水泥砂浆（内掺5防水剂），设在-0.05m处，若该部位为混凝土时，则不做。1.8墙体高度超过4m时，结合门窗洞口高度设置配筋带，高度为200mm，宽度同墙，主筋4圆12钢筋，箍筋为圆6200。航材库圈梁设置要求：门窗洞口设一道，门窗洞口至板底中间部位设一道，9m层高处设一道，以上各层门窗洞口一道，层高处一道。电梯井圈梁，一般2m设置一道，遇门窗洞口，根据其洞口标高调整圈梁高度。1.9当砖墙长度小于400mm时应作成混凝土构造柱。墙体长度大于墙高度的两倍时，应在墙中部适当位置(间隔4m4.5
5、m)设置构造柱。1.10航材库构造柱混凝土、圈梁采用C30混凝土浇筑，动力站及耗材库采用C25混凝土浇筑。1.11砌墙前应先用配砖砌二至三线，有构造柱位置要留马牙槎，加气块马牙槎做法先退后进，每层砖留错槎宽度120mm，拉墙筋每隔500mm设置一道，搭接长度为500mm以此类推，每道拉墙筋是用二根圆6.5通长钢筋。构造柱距基础连系梁顶及顶层梁、板底600mm为加密区，加密间距为圆6.5钢筋间距100mm。2、排砖方法： 根据弹好的窗洞位置线，认真核对窗间墙、垛的长度尺寸是否符合排砖模数。如不符合模数时，可将门窗洞口的位置适当移动。若有破活，七分头或丁砖应排在窗口中间或其它不明显的部位。移动门窗
6、口时，应注意暖卫立管及门窗开启时是否影响。洞口上下对齐，另外在排砖时还要考虑在门窗洞口上方砖墙合拢时也不得出现破活。3、砌筑施工：1.1墙体砌筑时，应首先盘墙角，每次盘角高度不应超过三皮砖，随盘随靠平、吊直。1.2墙体砌筑正反面灰缝顺直光滑、平整。1.3砌筑采用“三一”砌砖法，即一铲灰、一块砖、一揉压，头缝宽度大于等于2公分，以保证灰缝的砂浆饱满度不应小于80%。严禁用水冲浆灌缝，不得出现明缝。砌体外侧应保持平直整洁。1.4砌筑砌体时，砌筑前应试摆。除设置构造柱的部位外，砌体的转角处和交接处应同时砌筑，对不能同时砌筑而又必须留置的临时间断处（动力站设备预留洞）应砌成斜槎。砌体接槎时，必须将接槎
7、处的表面清理干净，浇水湿润，并应填实砂浆，保持灰缝平直。槎子长度不应小于高度的2/3，槎子必须平直、通顺。1.5砖墙的丁字交接处，横墙的端头隔皮加砌七分头砖，七分头砖丁面方向依次砌丁砖；纵墙隔皮砌通。1.6砖墙的十字交接处，应隔皮纵横墙砌通，交接处内角的竖缝应上下相互错开1/4砖长。1.7在混凝土构造柱根部砌砖墙时，从每层构造柱脚开始，砌马牙槎先退后进，以保证构造柱脚为搭断面。马牙槎内的灰缝必须密实饱满，其水平灰缝砂浆饱满度不得低于80%。1.8每层非承重墙的砖墙顶部须与梁底斜立顶砌挤实，在分皮时应准确留出斜立砌的高度，斜立砌的坡角为75度，灰缝采用刮浆加填喂砂浆的方法。为保证顶砌紧密可在上下
8、顶缝间用楔紧塞，斜顶砌筑宜在墙体砌筑后停歇7天进行。1.9加气块砖必须使用无齿锯对整砖进行分割，不能用砍刀。1.10设置构造柱的墙体应先砌墙后浇灌混凝土。构造柱应有外露面，以便检查混凝土浇灌质量。1.11浇灌构造柱混凝土前，必须将砖砌体和模板浇水湿润，并将模板内的落地灰、砖渣等清除干净。1.12构造柱混凝土分段浇灌时，在新老混凝土接槎处，须先用水冲洗、润湿，再铺10-20mm厚的水泥砂浆（用原混凝土配合比去掉石子），方可继续浇灌混凝土。1.13浇捣构造柱混凝土时，宜采用插入式振捣棒。振捣时，振捣棒应避免直接触碰砖墙，严禁通过砖墙传振。1.14雨天施工时应防止雨水冲刷砂浆，砂浆的稠度应适当减小。
9、收工时应用防雨材料覆盖新砌砌体。五、质量检验与质量通病防治1、质量检验1.1砂浆强度等级应以标准养护、龄期为28天的试块抗压的试块抗压试验结果为准。1.2砂浆试块强度必须符合以下规定：同品种、同强度等级的砂浆各组试块的平均强度不得小于设计要求的强度等级。任意一组试块的强度不得小于设计要求的强度等级的90%。当单位工程中仅有一组试块时，其强度不应低于设计强度等级。1.3在砌筑过程中，每步架至少抽查3处（每处3块砖）砌体的水平灰缝砂浆饱满度，其平均值不得低于80%。1.4混凝土试块强度的检验和评定，应按混凝土强度检验评定标准执行。1.5构造柱混凝土应振捣密实，不应露筋或有较多的蜂窝、麻面。1.6砌
