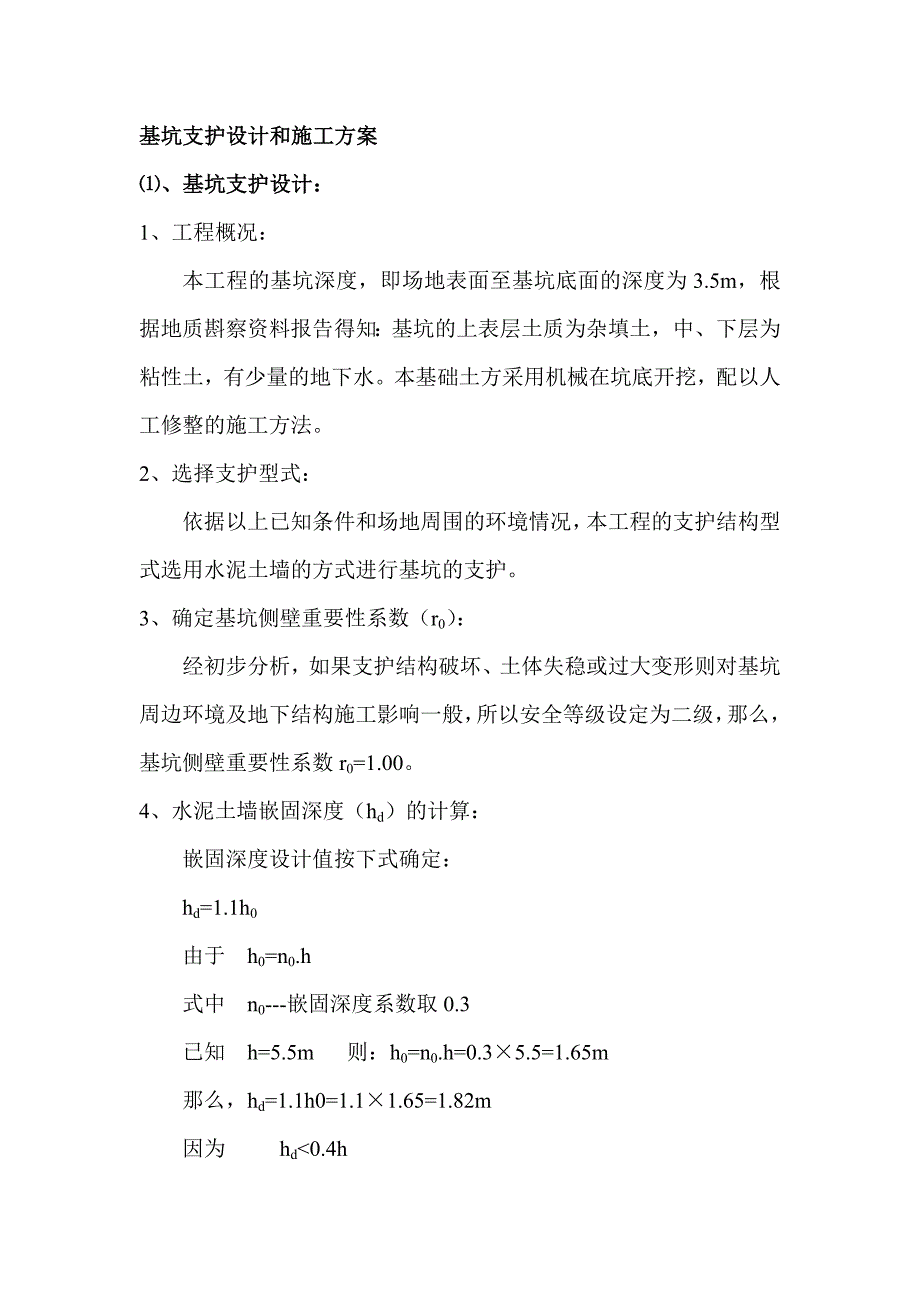

1、基坑支护设计和施工方案、基坑支护设计：1、工程概况：本工程的基坑深度，即场地表面至基坑底面的深度为3.5m，根据地质斟察资料报告得知：基坑的上表层土质为杂填土，中、下层为粘性土，有少量的地下水。本基础土方采用机械在坑底开挖，配以人工修整的施工方法。2、选择支护型式：依据以上已知条件和场地周围的环境情况，本工程的支护结构型式选用水泥土墙的方式进行基坑的支护。3、确定基坑侧壁重要性系数（r0）：经初步分析，如果支护结构破坏、土体失稳或过大变形则对基坑周边环境及地下结构施工影响一般，所以安全等级设定为二级，那么，基坑侧壁重要性系数r0=1.00。4、水泥土墙嵌固深度（hd）的计算：嵌固深度设计值按下

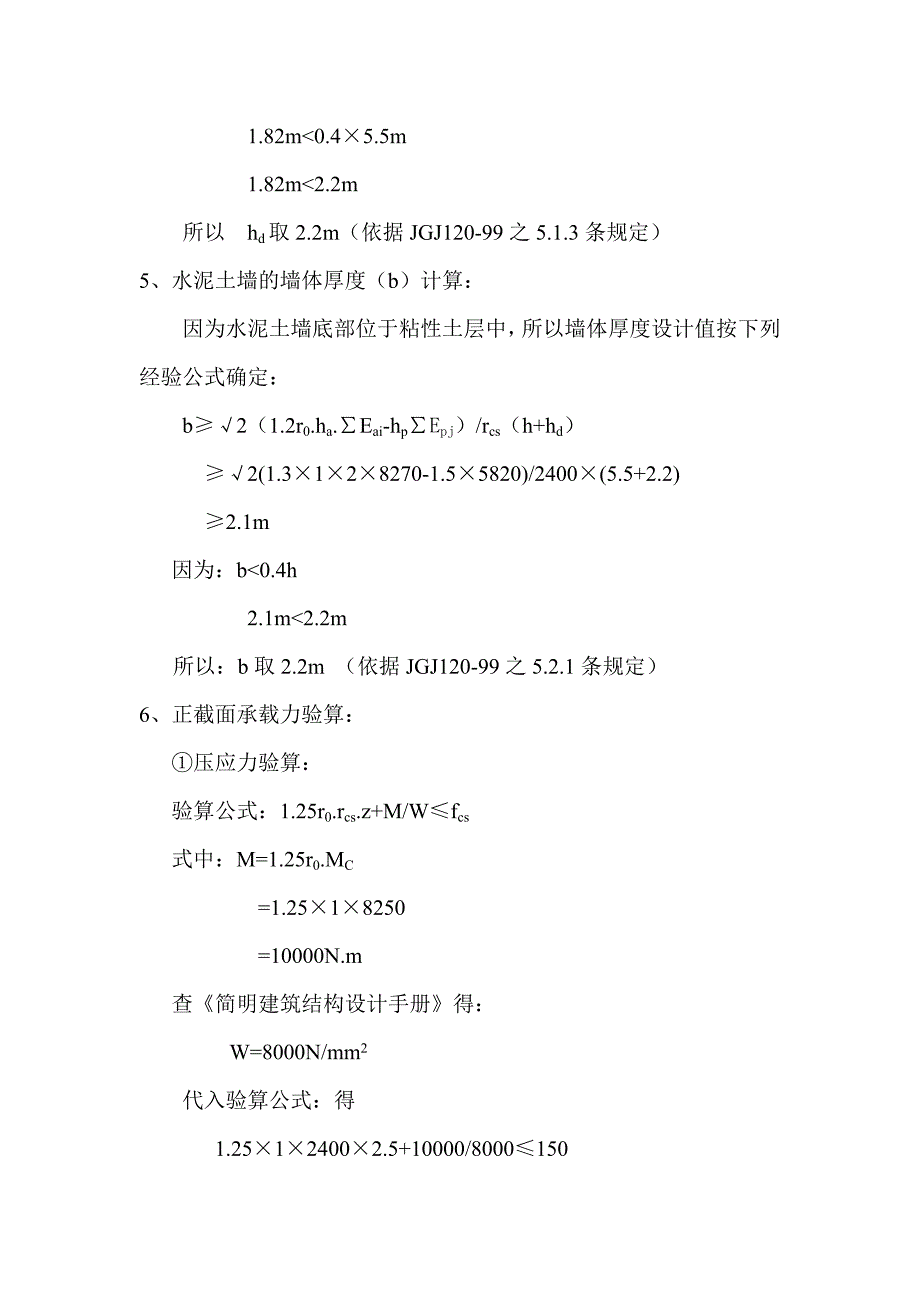

2、式确定：hd=1.1h0由于 h0=n0.h式中 n0-嵌固深度系数取0.3已知 h=5.5m 则：h0=n0.h=0.35.5=1.65m那么，hd=1.1h0=1.11.65=1.82m因为 hd0.4h 1.82m0.45.5m1.82m2.2m所以 hd取2.2m（依据JGJ120-99之5.1.3条规定）5、水泥土墙的墙体厚度（b）计算：因为水泥土墙底部位于粘性土层中，所以墙体厚度设计值按下列经验公式确定：b2（1.2r0.ha.Eai-hpEpj）/rcs（h+hd） 2(1.3128270-1.55820)/2400(5.5+2.2)2.1m 因为：b0.4h 2.1m2.2m所

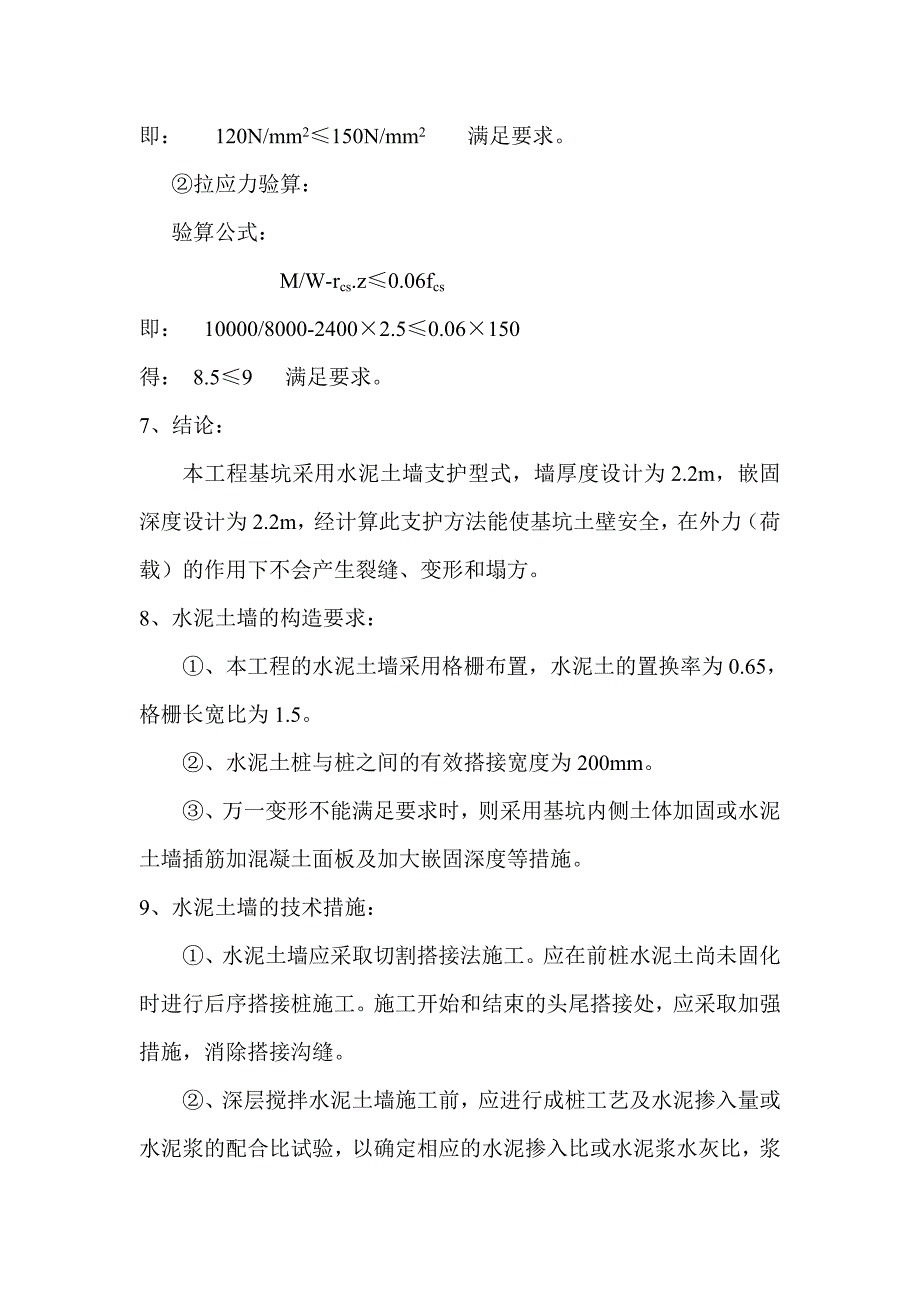

3、以：b取2.2m （依据JGJ120-99之5.2.1条规定）6、正截面承载力验算：压应力验算：验算公式：1.25r0.rcs.z+M/Wfcs式中：M=1.25r0.MC =1.2518250 =10000N.m查简明建筑结构设计手册得：W=8000N/mm2 代入验算公式：得 1.25124002.5+10000/8000150即： 120N/mm2150N/mm2 满足要求。拉应力验算：验算公式：M/W-rcs.z0.06fcs即： 10000/8000-24002.50.06150得： 8.59 满足要求。7、结论：本工程基坑采用水泥土墙支护型式，墙厚度设计为2.2m，嵌固深度设计为2
4、.2m，经计算此支护方法能使基坑土壁安全，在外力（荷载）的作用下不会产生裂缝、变形和塌方。8、水泥土墙的构造要求：、本工程的水泥土墙采用格栅布置，水泥土的置换率为0.65，格栅长宽比为1.5。、水泥土桩与桩之间的有效搭接宽度为200mm。、万一变形不能满足要求时，则采用基坑内侧土体加固或水泥土墙插筋加混凝土面板及加大嵌固深度等措施。9、水泥土墙的技术措施：、水泥土墙应采取切割搭接法施工。应在前桩水泥土尚未固化时进行后序搭接桩施工。施工开始和结束的头尾搭接处，应采取加强措施，消除搭接沟缝。、深层搅拌水泥土墙施工前，应进行成桩工艺及水泥掺入量或水泥浆的配合比试验，以确定相应的水泥掺入比或水泥浆水灰
5、比，浆喷深层搅 、拌的水泥掺入量宜为被加固土重度的15-18；粉喷深层搅拌的水泥掺入量宜为被加固土重度的13-16。、高压喷射注浆施工前，应通过试喷试验，确定不同土层旋喷固结体的最小直径、高压喷射施工技术参数等。高压喷射水泥水灰比宜为1.0-1.5。、深层搅拌桩和高压喷射桩水泥土墙的桩位偏差不应大于50mm，垂直度偏差不宜大于0.5。、当设置插筋时桩身插筋应在桩顶搅拌完成后及时进行。插筋材料、插入长度和出露长度等均应按构造要求确定。、高压喷射注浆应按试喷确定的技术参数施工，切割搭接宽度应符合下列规定：A、旋喷固结体不宜小于150mm；B、摆喷固结体不宜小于150mm；C、定喷固结体不宜小于20
6、0mm。D、水泥土桩应在施工后一周内进行开挖检查或采用钻孔取芯等手段检查成桩质量，若不符合设计要求应及时调整施工工艺。E、水泥土墙应在设计开挖龄期采用钻芯法检测墙身完整性，钻芯数量不宜少于总桩数的2，且不应少于5根；并应根据设计要求取样进行单轴抗压强度试验。10、基坑施工的安全技术要求：、基坑施工时，坑边堆土的高度不得超过1.5m，堆土距离基边应大于1.2m。多台机械同时开挖时，机械间的间距应有10m。、应从上而下分层进行，禁止采用挖空底脚的操作方法。在沟、坑边堆放泥土、材料至少要距边沿1.2m以上，高度不超过1.5m。、人工修整土方时，作业人员的横向间距应大于2m，纵向间距应大于3m。应设置
7、人员上、下的专用通道并有防滑措施。、开挖深度超过2m时，基坑临边应有防护栏杆。阴天光线不足时或夜间加班应设置足够的照明。、基坑边界周围地面应设排水沟，且应避免漏水、渗水进入坑内。基坑周边严禁超堆负荷。软土基坑必须分层均衡开挖，层高不宜超过1m。、基坑开挖过程中，应采取措施防止碰撞支护结构、工程桩或扰动基底原状土。、发生异常情况时，应立即停止挖土，并应立即查清原因和采取措施，方能继续挖土。、开挖至坑底标高后坑底应及时满封闭并进行基础工程施工。、基坑土方开挖过程中及基础施工过程中，应对支护结构、周围建筑物、地下管线和土体等进行监控并做好记录。、基坑支护施工方案本工程为七层框架结构的商住楼，底层层高
8、为4.6 m，标准层为2.8m。基础为独立基础，基底设计标高为4.800m，基坑（槽）实际深度为4.2m（场地表面至基底深度）。从地质勘察资料得知：基坑（槽）上层土质为回填土，中层为亚粘土，下层为硬黄土，采用机械在基底开挖（人工修整），查表放坡系数为1：0.25。土方大部份外运，小部份堆放在距离基坑（槽）边2.5m以外的空地上。安全技术措施如下：1、基础土方开挖采用机械开挖，人工修整，操作时应注意观察基坑土质变化情况，有否崩裂危险或滑坡现象，如有发现异常应暂停施工，人员撤至安全地带，险情排除后方可继续施工。2、基坑边角及余土由人工修整及清理，作业时应注意两人间距应大于2.5m。挖土顺序为由上至
9、下，分层开挖，禁止底脚掏空挖土。上下基坑采用专设的木梯上下。3、除施工人员及现场指挥人员外，其他人不得随意进入施工现场，施工人员应自觉遵守安全法规，不得嘻闹或酒后上班作业，如因作业必须临时拆除或变动安全防护设施时，必须经施工负责人同意，并采取相应的措施，作业完后应立即恢复。4、基础施工应做好排水作业，在同一边挖一条排水沟，隔10m设置1个集水坑，下雨或地下水位高时将水抽掉，防止基坑边坡被水泡软而造成塌方事故，抽水设备必须配备漏电保护器及保护接零5、根据现场施工条件，在两条基坑中间搭设好临时脚手架，架板搁置应牢固稳定，不得搁置在松土层上；跳板上积土要及时清理，水平坡度不大于5并设有护栏。6、材料
10、堆放应距基坑（槽）边缘2.5m以外，各种施工机械之间应有一定的安全距离，机械操作者应持证上岗，土方开挖应由专业队伍承担施工。7、如果夜间加班，应根据需要提供足够的照明设施，线路架设应符合规范要求，架空线路最低处与地面的垂直距离在机动车道处不得低于6m，在非机动车道处不得低于4m，在危险地段应设置红灯警示和警示牌。8、在距离基坑（槽）边1.5m处，四周用脚手架钢管埋地深50cm作立杆，立杆间距为2m，水平横杆设三道：18cm高设一道，60cm高设一道，110cm高再设一道，外围用密目式安全立网封闭，以防止小物体等掉入基坑（槽）内伤人。9、在休息时或一个班工作完毕之后，不应在基坑（槽）内逗留，施工
11、过程中应经常对边坡进行检查和观测。如发现边坡有裂纹或掉土可能发生塌方迹象时，应快速通知作业人员离开，待处理完后方可继续施工。10、配备若干大号的槽形钢（在边坡可能会塌方时使用），将其中一端削成尖形，长度应大于3m，必要时在边坡底脚打入1m深，外露2m进行支护。11、在基础施工过程中，回填土完成以前，每天应有专人在现场负责监护边坡和支护结构，并借助仪器进行科学的观测并做好12、挖掘机作业应注意的事项：、挖掘机斗臂工作时，臂下严禁站人。、操作中，进铲不应过深，提斗不应猛。、行驶时，臂杆应与履带平行，要制动住回转机构，铲斗离地1米左右，上、下坡时，坡度不应超过20度。、装运挖掘机时，严禁在跳板上转向和无故停车，上车后应刹住各制动器，放好臂杆和铲斗。
