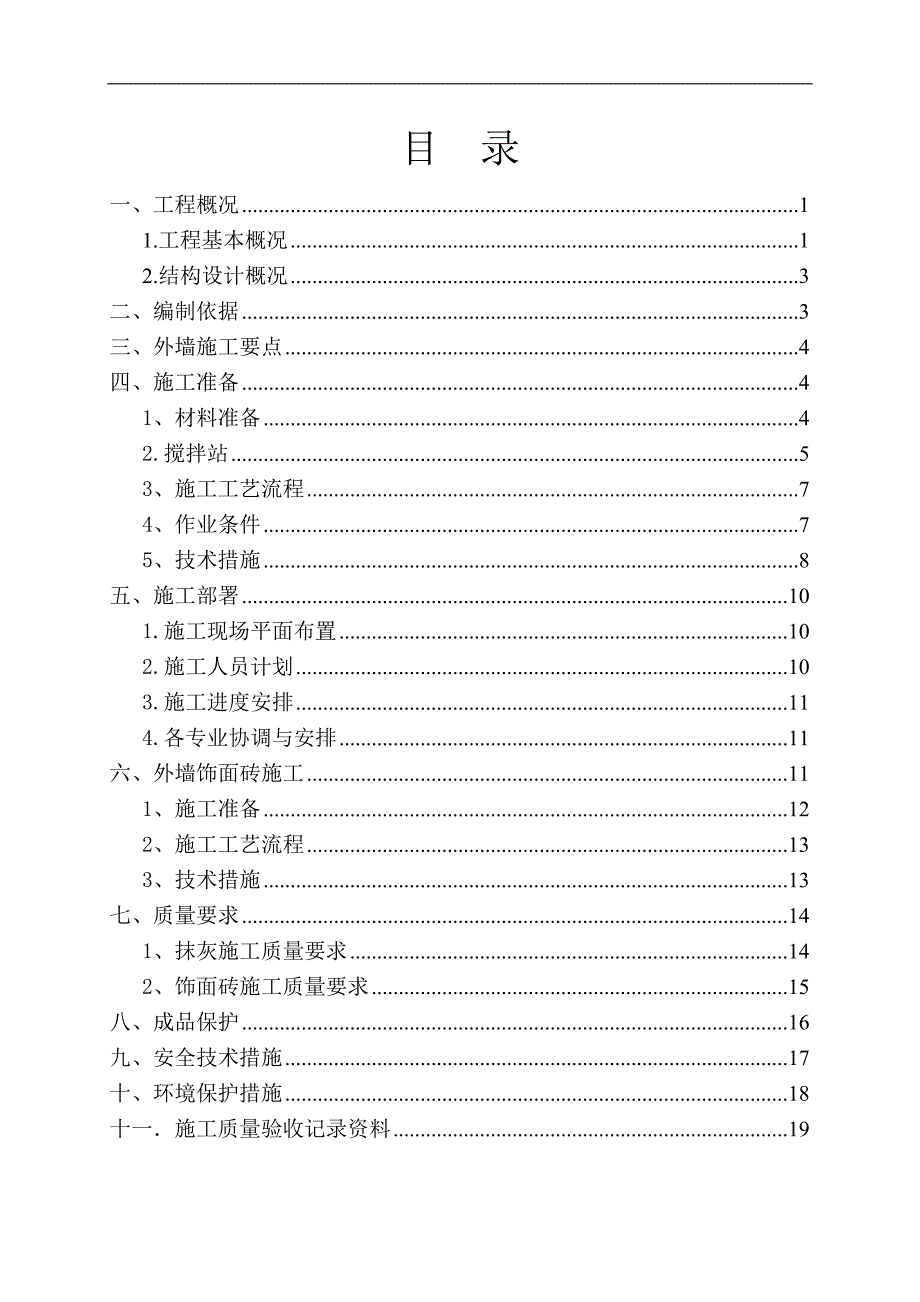

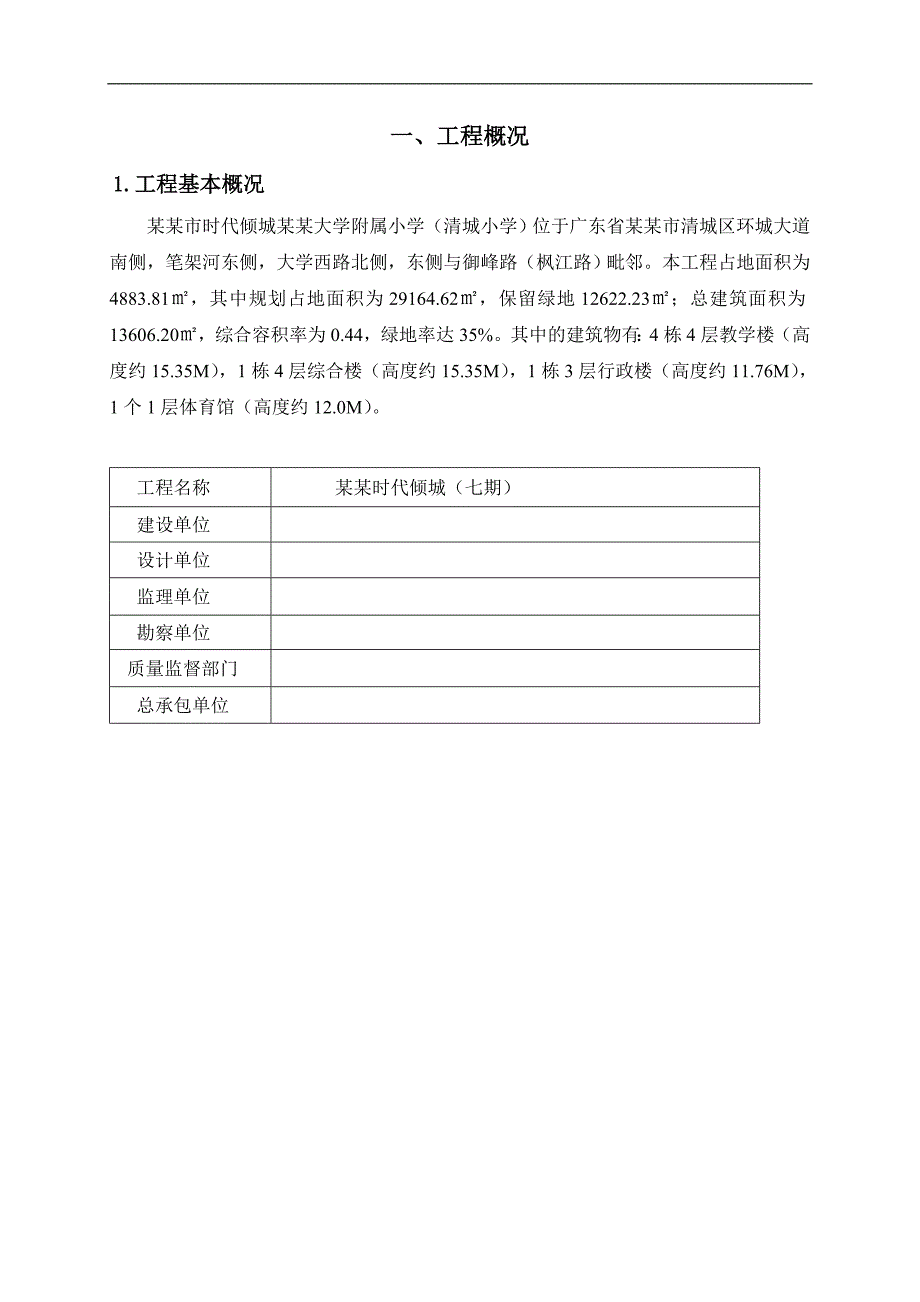

1、目 录一、工程概况11.工程基本概况12.结构设计概况3二、编制依据3三、外墙施工要点4四、施工准备41、材料准备42.搅拌站53、施工工艺流程74、作业条件75、技术措施8五、施工部署101.施工现场平面布置102.施工人员计划103.施工进度安排114.各专业协调与安排11六、外墙饰面砖施工111、施工准备122、施工工艺流程133、技术措施13七、质量要求141、抹灰施工质量要求142、饰面砖施工质量要求15八、成品保护16九、安全技术措施17十、环境保护措施18十一施工质量验收记录资料19一、工程概况1.工程基本概况某某市时代倾城某某大学附属小学（清城小学）位于广东省某某市清城区环城大

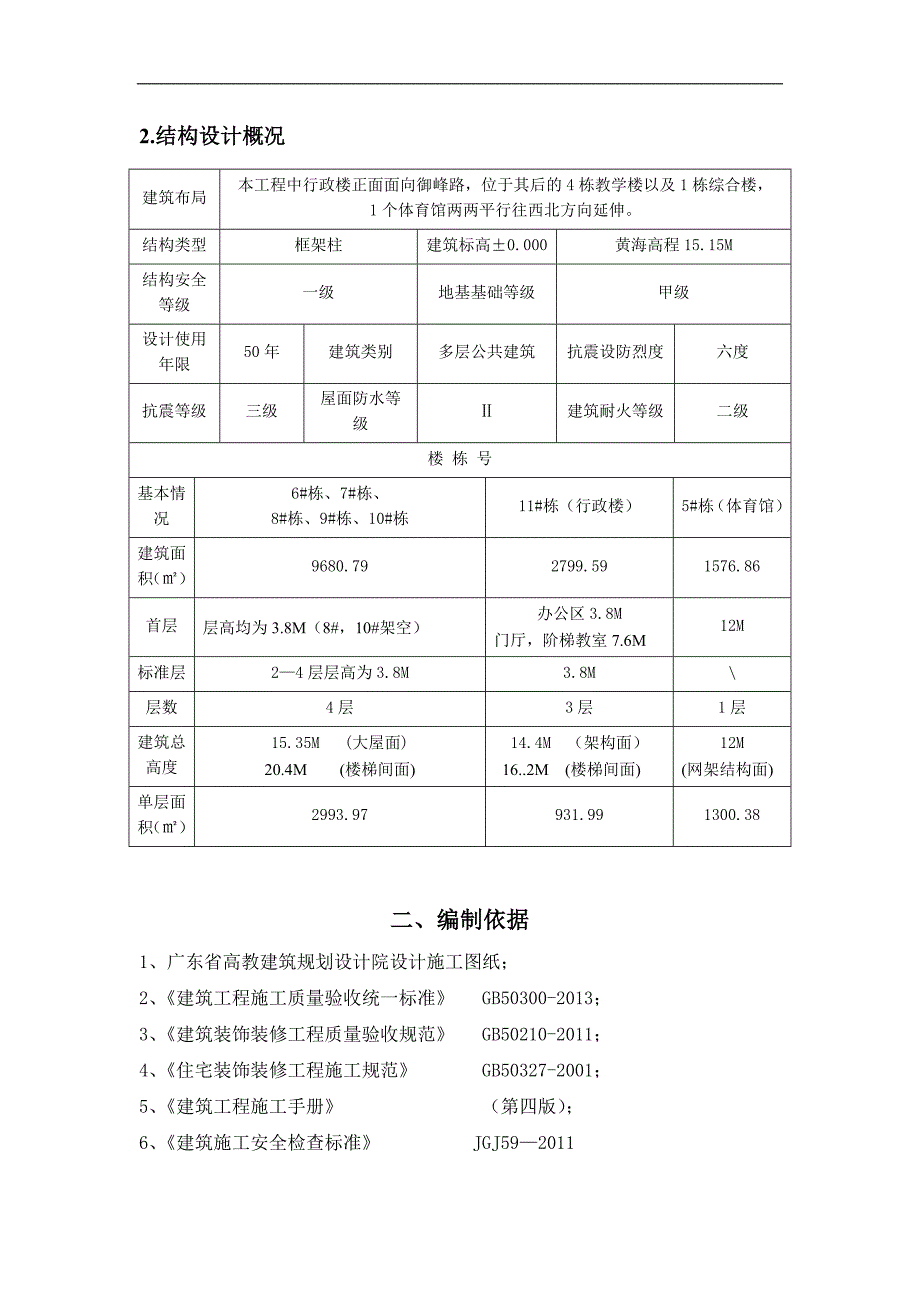

2、道南侧，笔架河东侧，大学西路北侧，东侧与御峰路（枫江路）毗邻。本工程占地面积为4883.81，其中规划占地面积为29164.62，保留绿地12622.23；总建筑面积为13606.20，综合容积率为0.44，绿地率达35%。其中的建筑物有：4栋4层教学楼（高度约15.35M），1栋4层综合楼（高度约15.35M），1栋3层行政楼（高度约11.76M），1个1层体育馆（高度约12.0M）。工程名称某某时代倾城（七期）建设单位设计单位监理单位勘察单位质量监督部门总承包单位2.结构设计概况建筑布局本工程中行政楼正面面向御峰路，位于其后的4栋教学楼以及1栋综合楼，1个体育馆两两平行往西北方向延伸。结构
3、类型框架柱建筑标高0.000黄海高程15.15M结构安全等级一级地基基础等级甲级设计使用年限50年建筑类别多层公共建筑抗震设防烈度六度抗震等级三级屋面防水等级建筑耐火等级二级楼 栋 号基本情况6#栋、7#栋、8#栋、9#栋、10#栋11#栋（行政楼）5#栋（体育馆）建筑面积（）9680.792799.591576.86首层层高均为3.8M（8#，10#架空）办公区3.8M门厅，阶梯教室7.6M12M标准层24层层高为3.8M3.8M层数4层3层1层建筑总高度15.35M (大屋面)20.4M (楼梯间面)14.4M （架构面）16.2M (楼梯间面)12M(网架结构面)单层面积（）2993.9
4、7931.991300.38二、编制依据1、广东省高教建筑规划设计院设计施工图纸；2、建筑工程施工质量验收统一标准 GB50300-2013；3、建筑装饰装修工程质量验收规范 GB50210-2011；4、住宅装饰装修工程施工规范 GB50327-2001；5、建筑工程施工手册 （第四版）； 6、建筑施工安全检查标准 JGJ592011三、外墙施工要点1. 墙基上刷素水泥浆一遍，内掺水重5%的108建筑胶；2. 满挂镀锌钢丝网：采用钢丝直径1.0mm，网孔2525mm，用30mm长直径3mm的钢钉间距500mm钉牢；3. 12厚1:3聚合物防水砂浆（内掺0.9公斤砂浆每立方米，聚合物配比见产品
5、说明书）找平扫毛并按设计留设分隔缝；4. 58厚1:3聚合物防水砂浆（内掺0.9公斤砂浆每立方米，聚合物配比见产品说明书）压光，并按设计留设风、分隔缝；5. 5厚水泥膏粘结层，饰面砖采用两道施工法，即在墙面抹1.5厚粘结王胶接剂，后在饰面砖抹灰面涂抹1.5厚胶接剂进行粘结面砖；6. 粘贴面砖。（面砖尺寸规格均为：954510的米黄色和深褐色两种）四、施工准备1、材料准备1） 水泥：使用R32.5或R42.5普通硅酸盐水泥（必须为大厂水泥）。不同品种不同标号的水泥严禁混合使用，水泥应有产品合格证书和复检报告。2） 砂：使用平均粒径为0.350.5mm的中砂，砂在使用前应过1.0mm孔径的筛子。不
6、得含有杂物，含泥量不大于3。3）掺合料：混凝土界面处理剂、胶粘剂、防冻剂、抗裂纤维等掺合料必须符合设计要求和国家产品标准规定，其掺量应该按使用说明并通过试配确定，其性能应该与墙面涂料的性能匹配。4）密封胶：用于嵌填外墙面控制缝的弹性密封材料，应具有较佳耐候和耐久性能，且没有沾污缺陷的高分子密封材料，宜采用高性能单组分聚氨酯粘结密封胶嵌缝。5）聚合物防水砂浆：材料进场须有生产厂家资质、产品合格证、出厂时间、产品检测报告等。该材料为甲方采购提供材料，我司需制定材料进场计划交甲方审核。并及时跟踪材料进场时间。6）饰面砖：按施工进度计划制定材料进场计划，材料进场时须有生产厂家资质、产品合格证、出厂时间
7、、产品检测报告等。并开箱进行观感、尺寸、颜色差等检查。7）材料堆放要求：7.1 河砂的堆放：现场用砖砌筑河砂堆放池，张挂好材料标识牌并在旁边设立过级筛，并在过筛位置处搭设好安全防护棚。河砂堆放要求图示7.2 水泥，掺和料，面砖等材料质量容易受雨水天气的变化影响，所以搭设专门的仓库用来存储，并用模板垫设或砌筑100mm200mm高的平台用来防水，防潮。也可以直接在室内首层用模板搭设防潮平台用来堆放材料。搅拌场旁水泥的临时堆放采用上盖下垫的措施以防水、防潮。如下图所示：2.搅拌站设置集中搅拌场并做好安全防护措施，搅拌场旁须设有有效排水措施，砂浆须随拌随用。设置“傻瓜式”配合比，将重量换算成容器计量
8、，便于现场操作。并配备好计量设备，适时校对。集中搅拌厂图示“傻瓜式”配合比抹灰砂浆的性能指标序 号项 目抹面砂浆抗裂抗渗抹面砂浆1稠度（mm）608060802分层度（mm）20203凝结时间（h）35354粘结强度（MPa）0.30.35初期干燥抗裂性表面无裂纹表面无裂纹6抗渗性（ml/min） 0.3 0.2728d收缩值，（mm/m）1.01.03、施工工艺流程门窗洞口四周堵缝墙面清理粉尘、污垢浇水湿润墙体吊直、套方、找规矩、贴灰饼作护角抹水泥窗台板抹底及中层灰抹面层水泥砂浆4、作业条件1)、结构主体以及砌体工程已完成，并经验收合格。按要求贴饼，挂网施工完成并经验收合格。2)、抹灰前应检
9、查门窗框的位置是否正确，与墙体连接是否牢靠，埋设的接线盒、电箱、管线、管道是否固定牢靠。铝合金、塑钢门窗框应贴保护膜，门窗框塞缝已处理完好。3)、室外架子要离开墙面及墙角200250mm以方便操作。为减少抹灰接茬、保证抹灰平整和颜色一致，外架应铺设三步脚手板。4)、室外大面积抹灰开始前应对建筑整体进行表面垂直度和水平度检测；室内大面积抹灰前应做样板和样板间。5)、抹灰前将少数混凝土表面凸出部分凿平，保证至少有7mm的抹灰层。少数外露钢筋头和铁丝清理掉，并在抹灰前两天用清水将墙面湿透。6)、抹灰施工用水及养护用水从现场临水平面布置图上就近支管上接管。7)、墙体表面的灰尘、污垢和油渍等清除干净，并
10、洒水润湿。砖墙在抹灰前一天浇水湿透，砖及加气混凝土砌块墙提前2天浇水湿润，每天2遍以上;混凝土墙体抹灰前一天浇水湿润，抹灰时再用毛刷淋水或喷水湿润 (视天气情况现场控制)。8)、混凝土墙体表面凸出部分剔平;蜂窝、麻面、疏松部分等剔除到实处后，用1:2.5水泥砂浆分层补平。外露钢筋头和铅丝头等清除掉。脚手眼等孔洞填堵严实;蜂窝、凹洼、缺棱掉角处，应填补抹平。9)、混凝土墙体浇水湿润后，用扫帚甩毛，甩点要均匀，终凝后浇水养护，直到水泥砂浆疙瘩全部粘满混凝土光面上，并有较高强度 (用手瓣不动)为止。10）、两种材料的墙体(混凝土墙体与砖墙体等)相接处基体表面的抹灰前，先铺钉钢丝网，并绷紧牢固，钢丝网
11、与各基体的搭接宽度各为10Omm。 11)、抹灰前必须将管道穿越的墙洞和楼板洞及时安放套管，并用1:3水泥砂浆或细石混凝土填嵌密实，密集管道等背后的墙面抹灰，宜在管道安装前进行，抹灰面接楼板顺平。12)、抹灰前，检查门窗框位置是否正确，与墙体连接是否牢固。连接处缝隙用1:3水泥砂浆分层嵌塞密实，若缝隙太大，用细石混凝土嵌塞密实。13)、抹灰前检查基体表面的平整，并在大角的两面、阳台两侧弹出抹灰层的控制线，作为打底的依据。5、技术措施(1)、基层处理 根据贴灰饼的厚度，基层需要打凿的在铺挂钢丝网工作前处理完毕，然后在基层面上涂抹内掺108建筑胶的素水泥浆一遍。满挂镀锌钢丝网：采用钢丝直径1.0m
12、m，网孔2525mm，用30mm长直径3mm的钢钉间距500mm钉牢。(2)、吊垂直、套方、找规矩、贴灰饼抹底层灰前必须先找好规矩，即外墙大角垂直，墙面横线找平，立线顺直。贴灰饼时先在墙角上交叉的两面墙上各做一个标准饼；大面直墙上待两端头完成贴饼后通过拉线中间每隔1500mm的间距设置一道灰饼 ；窗洞口两边各加设一道灰饼；墙面中间有飘板，线条的位置，沿外檐以及垂直墙面的檐口横向每隔1500mm的间距设置一道灰饼，当檐口长度少于1500mm时应保证至少有两个灰饼。装饰立柱应从上至下放通线，保证垂直度以及宽度一直。 贴灰饼如下图所示： 注：贴饼应沿建筑物外墙从上往下吊垂直通线，以保证同一位置抹灰完
13、成后的水平投影能够重合，特别是外飘构件容易出现上下板凹凸不在同一垂直面上。(3)、护角室内墙面、柱面和门洞口的阳角，用1:2水泥砂浆作护角，高度为2.1m，每侧宽度5Omm。根据灰饼厚度抹灰，然后粘好八字靠尺，并找方吊直，用1:2水泥砂浆分层抹平，待砂浆稍干后，再用搏角器和水泥浆搏出小圆角。(4)、抹水泥砂浆窗台板先把窗台基层清理干净，把碰坏的和松动的砖重新用水泥砂浆修复好。用水浇透，然后用1:2:3细石混凝土铺实，厚度不薄于20mm。次日用1:1:3水泥砂浆抹面，压实压光，养护23d。下口要求平直，不得有毛刺；窗台、女儿墙、栏板、飘板等板面上部抹灰时适当的放坡，内高外底保证板面上不积水。板下
14、部设置滴水线条，防止雨水倒流。 放坡示意图： 滴水大样图：(5)、抹底层及中层砂浆在墙体湿润的情况下抹底层灰，先刷水泥浆一遍，随刷随抹底层灰。底层灰采用1:3水泥砂浆，厚度为5一7mm，待底层灰稍干后，再以同样砂浆抹中层灰，厚度为79mm。若中层灰过厚，则应分遍涂抹。然后以灰饼为准，用压尺刮平找直，用木抹板搓毛。中层灰抹完搓毛后，全面检查其垂直度、平整度、阴阳角是否方正、顺直，发现问题及时修补(或返工)处理，对于后做踢脚线的上口及管道背后位置等及时清理干净。(6)、抹面层砂浆中层砂浆抹好后第二天，即可抹面层砂浆。首先将墙面浇湿，按图纸规定尺寸弹分格线，粘分格条，滴水槽，抹面层砂浆。面层用1:2.5水泥砂浆，厚度5一8mm。抹时先薄薄地刮一层灰使其与底灰粘牢，紧跟着抹第二道，与分格条抹平。并用大刮尺横竖刮平，木抹子搓平，铁抹子溜光压实。待表面无明水后，用刷子蘸水按垂直与地面的同一方向，轻刷一遍，以保证面层抹灰面的颜色均匀一致，避免减
