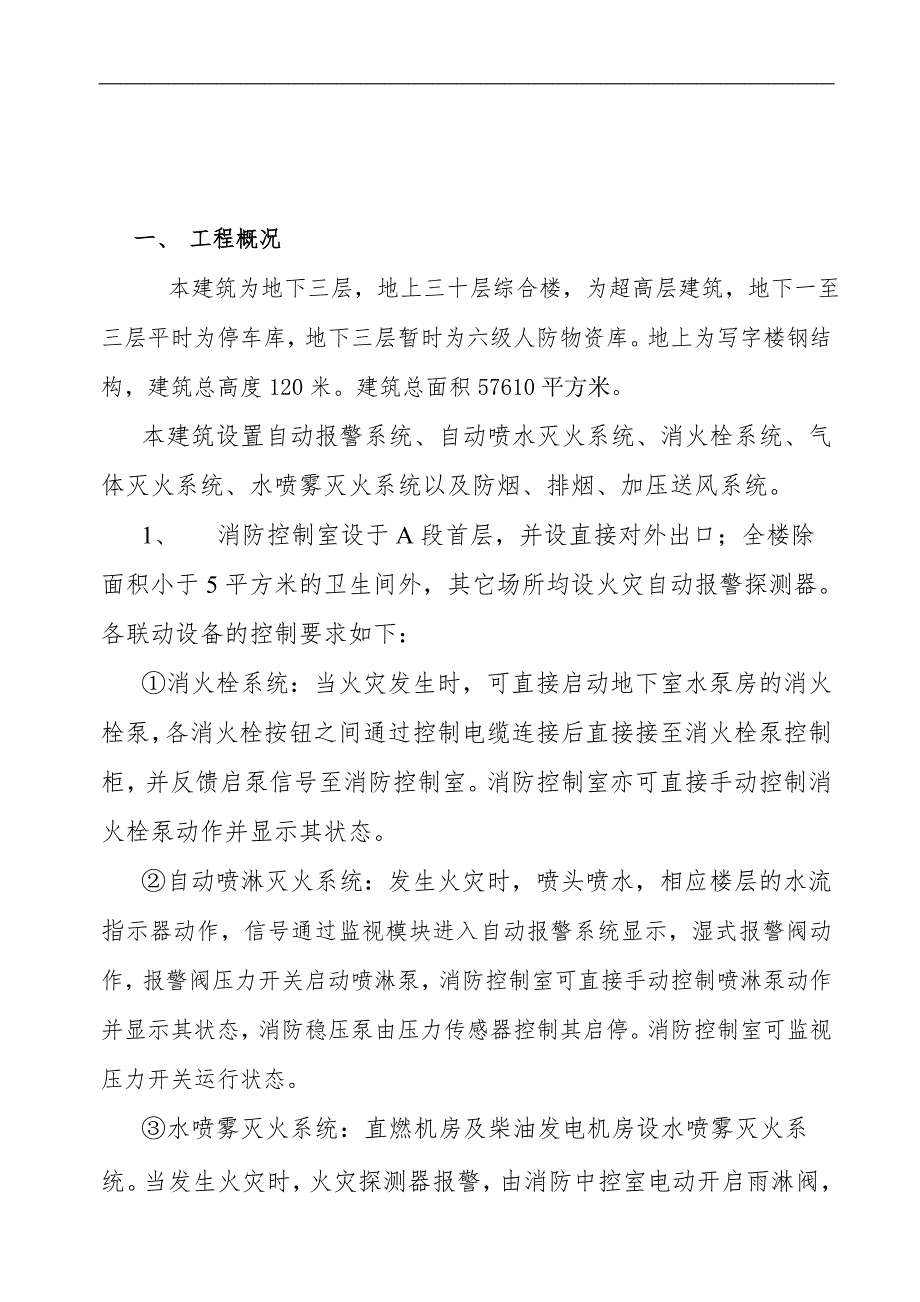

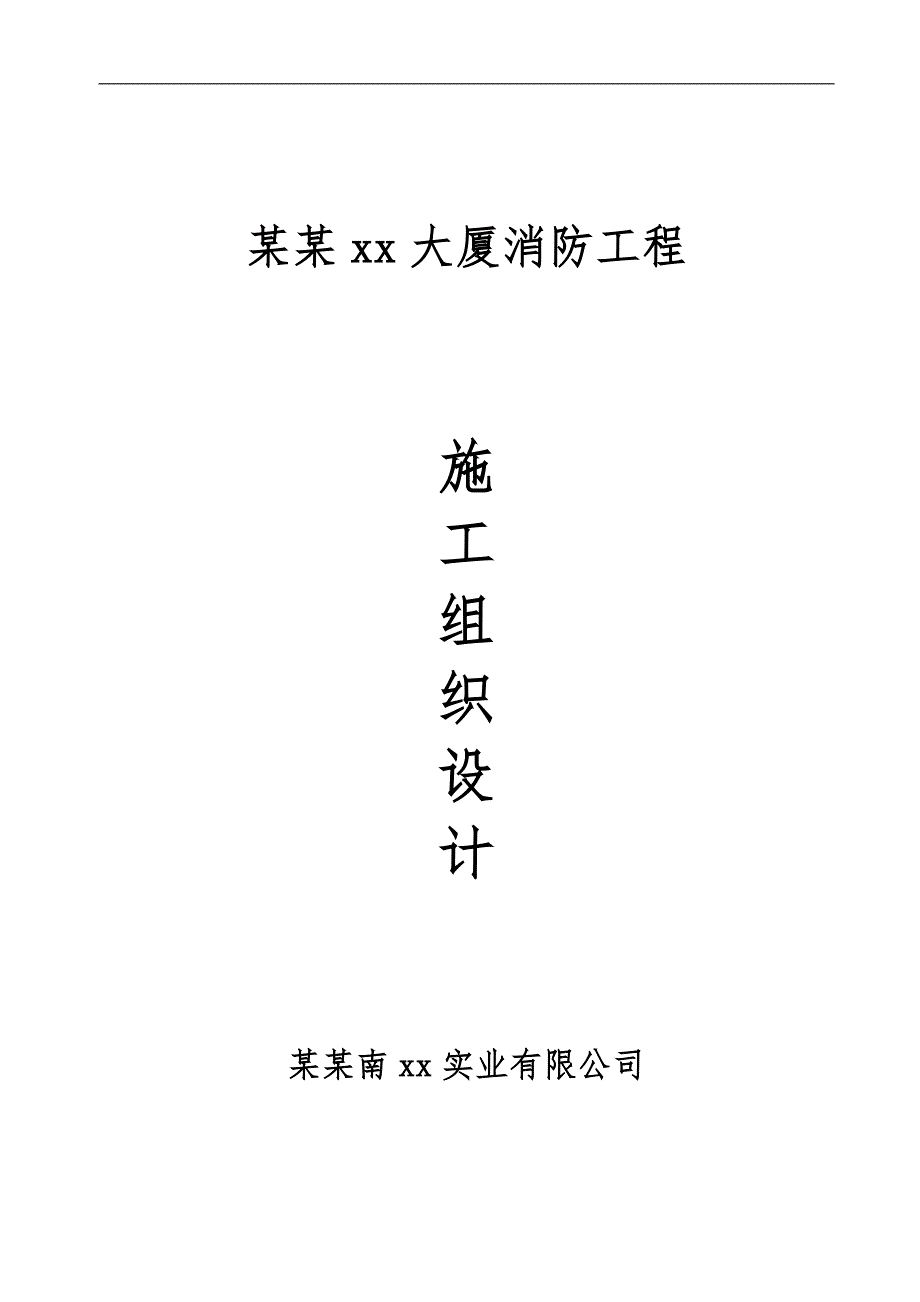

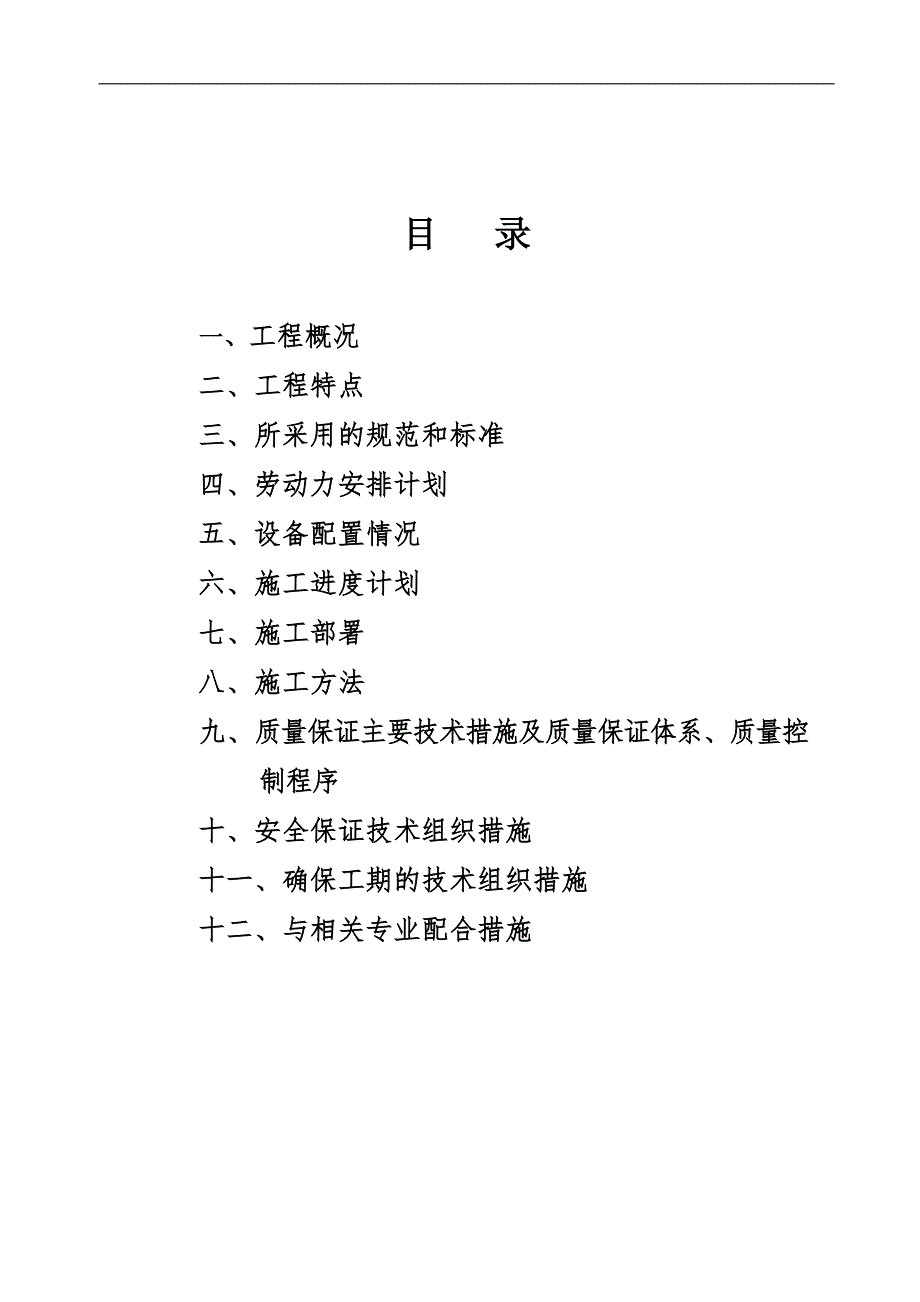

1、某某xx大厦消防工程施工组织设计某某南xx实业有限公司目 录一、工程概况二、工程特点三、所采用的规范和标准四、劳动力安排计划五、设备配置情况六、施工进度计划七、施工部署八、施工方法九、质量保证主要技术措施及质量保证体系、质量控制程序十、安全保证技术组织措施十一、确保工期的技术组织措施十二、与相关专业配合措施一、 工程概况 本建筑为地下三层，地上三十层综合楼，为超高层建筑，地下一至三层平时为停车库，地下三层暂时为六级人防物资库。地上为写字楼钢结构，建筑总高度120米。建筑总面积57610平方米。本建筑设置自动报警系统、自动喷水灭火系统、消火栓系统、气体灭火系统、水喷雾灭火系统以及防烟、排烟、加压
2、送风系统。1、 消防控制室设于A段首层，并设直接对外出口；全楼除面积小于5平方米的卫生间外，其它场所均设火灾自动报警探测器。各联动设备的控制要求如下：消火栓系统：当火灾发生时，可直接启动地下室水泵房的消火栓泵，各消火栓按钮之间通过控制电缆连接后直接接至消火栓泵控制柜，并反馈启泵信号至消防控制室。消防控制室亦可直接手动控制消火栓泵动作并显示其状态。自动喷淋灭火系统：发生火灾时，喷头喷水，相应楼层的水流指示器动作，信号通过监视模块进入自动报警系统显示，湿式报警阀动作，报警阀压力开关启动喷淋泵，消防控制室可直接手动控制喷淋泵动作并显示其状态，消防稳压泵由压力传感器控制其启停。消防控制室可监视压力开关
3、运行状态。水喷雾灭火系统：直燃机房及柴油发电机房设水喷雾灭火系统。当发生火灾时，火灾探测器报警，由消防中控室电动开启雨淋阀，雨淋阀压力开关动作启动雨淋泵灭火。消防控制室可手动控制雨淋泵启停。防烟、排烟、加压送风系统A、 排烟系统：当发生火灾时，消防中心自动或手动打开火灾层的24V自动排烟口，同时启动系统的排烟风机，当火灾温度超过280时，排烟风道上的防火阀关闭，同时自动关阀排烟风机。B、 正压送风系统：当发生火灾时，启动该系统的加压风机。 卷帘门监控系统：地下车库防火卷帘发生火灾确认后，卷帘下降到底。消防广播及火灾报警装置：发生火灾时，根据着火情况打开相应着火层及相邻上下两层的扬声器，指挥人员
4、疏散，失火楼层发出火灾光信号。火灾通讯系统：消防泵房、变配电室、冷冻站及值班室等处均配与消防控制室联系的对讲电话分机；消防控制室内设置直接报警的外线电话。发生火灾时，消防控制室可切除有关部位的非消防电源，并接通应急照明。发生火灾时，消防控制室可将电梯全部降至首层。二、 工程特点 消防工程功能相对独立又密切相联的有机综合体。施工人员在施工中要统一行动，既分工明确施工精细，又要配合默契，安全文明施工。 本建筑为钢结构，施工中不允许随意切割、烧洞等。三、 所采用的规范和标准1、自动喷水灭火系统设计规范 GB50084-20012、自动喷水灭火系统施工及验收规范 GB50261-963、建筑给水排水及
5、采暖工程施工质量验收规范 GB50242-20024、建筑电气工程施工质量验收规范 GB50303-20025、火灾自动报警系统设计规范 GB50116-986、火灾自动报警系统施工及验收规范 GB50166-927、民用建筑电气设计规范 JGJ/T16-928、高层民用建筑设计防火规范 GB50045-95（2001版）9、水喷雾灭火系统设计规范 GB50219-9510、气体灭火系统施工及验收规范 GB50263-97四、 劳动力安排计划序号 工种 人数1 电工 5人 2 管工 4人3 焊工 1人4 辅助工 15人5 现场管理人员 3人6 合计 28人五、设备配置情况序号设备名称规格型号单
6、位数量备注1电焊机BX1-300台12电焊机BX1-400台13电焊机BX1-250台24电焊机手提式台15电锤把66电动套丝机T03台27电动试压泵台18砂轮切割机400台29台钻台110开孔机台111滚槽机台112电钻把213磨光机手持式台514切割机台215弯管器台216摇表台117万用表台1六、施工进度计划序号月份项 目二月三月四月五月六月七月八月九月十月1施工准备2喷淋管道施工3喷淋系统试压4安装喷淋头及装饰盘5消火栓管道安装6消火栓系统试压7消防箱、栓安装8泵房安装9气体安装10报警穿导线11报警设备安装12报警主机调试（含联动调试）七、施工部署1、施工准备阶段（1）项目经理部在工
7、程开工前，及时组织专业系统的技术人员认真分析、研究施工图纸以及各类技术资料、制定出一套切实可行的施工方案；（2）施工方案确定之后，根据施工方案的要求，把工程中各分项工程，分部工程逐级落实到工程管理人员和工程技术人员，做到各项工作责、权、利明确到位；（3）会同施工人员熟悉图纸，及早发现施工中的问题，向有关部门反映，使问题在施工前得到解决，能顺利施工；（4）依据施工方案和施工网络进度，项目经理部协同各级负责人，对施工过程所需的人、财、物逐步落实到位；（5）根据工程特点，制定出切实可行的质量保证措施和安全保证措施；（6）项目部技术负责人组织有关人员参加图纸自审、图纸会审、对工程的重要性、工期要求、质
8、量要求等进行详细技术交底；（7）落实施工场地，需用工具房；（8）落实施工用电，做到安全用电。2、施工机具的准备（1）所用计量器且必须受过检定且在检定有效期内严禁使用不合格的计量器具；（2）所需专用工具备齐，并应事先分清，只能用于指定的设备，不能乱用。3、安装前的予埋工作（1）所用各种原材料必须有合格证或试验证明；（2）予埋工程必须填写隐蔽工程验收记录，并请建设单位、监理单位共同进行隐蔽工程验收检查，及时办好隐蔽工程验收签证手续。4、安装、调试此阶段工作量大、现场操作人员多、技术要求高，是工程进展的高峰期，因此项目经理要亲临现场指导施工，确保工程进度，争创全优工程。（1）在安装过程中和安装完毕后
9、，要由工程技术人员按要求进行测量、试验和调试，此项工作要细致、认真，做到测量、调试数据准确无误，同时填写好各种测量、试验记录和调试报告；（2）在施工过程中，如发现图纸上有问题，要通过甲方同设计院协商解决，如有工程增减或图纸修改，由设计院出变更或施工单位出工程核定单，经有关部门确认后方可更改。八、施工方法 （一）火灾自动报警系统安装1、管、箱、盒的安装（1）暗配电管应沿最近线路敷设。埋入墙内的电管管外壁与墙面净间隙不得小于15mm，埋地管均采用钢管，在土层内暗埋配管,需刷二度沥青防腐，应避免三管于一点交叉。（2）管路在穿越建筑物基础时应加保护套管（不得穿过设备基础）。（3）电管拗弯不允许有折皱凹
10、穴和裂缝，拗弯后的椭园度不得大于外径的10，弯头半径大于6倍管径（暗配管大于10倍），明配管只有1个弯头时不应小于4倍管径。（4）顶棚内的电管敷设，按照敷管的标准进行施工，用支架和骑马卡固定，并尽可能避开顶棚内其它专业的管路。水平或垂直敷设的配管的允许偏差，管线长度在2m内时，不得大于3mm，但全长不得大于管内径的12。（5）敷设于电缆井道的应先埋支架，后装线槽，再敷缆线；敷设托盘的，其托盘安装应先敷设托盘支架，用金属膨胀螺栓固定支架，保证托盘水平。（6）管内穿线应在建筑抹灰及地面工程结束后进行，在穿线前，将管内的积水及杂物清除干净。2、配线要求本工程消火栓启泵，亮灯线采用ZR-KVV（4*1
11、.0）线，通讯及电话分机线采用ZR-RVVP（2*1.0）线，广播线采用ZR-RVS（2*1.5）线，报警信号采用ZR-RVS线，24V直流电源采用ZV-BV（2*2.5）线。（2）导线的连接必须做到十分可靠，一般应经过接线端子连接，小截面导线交接后应搪锡。除探测信号传输线可按普通线路布线施工外，对电源线路、消防设备的控制线路、警报与通信线路等都有防火、耐热处理要求（或用耐火、耐热导线），当系统为综合同一回路或通道时，线路的布线以满足较高要求的条件处理。（3）不同系统、不同电压、不同回路的导线严禁穿在同一根保护管内或线槽内。导线在管内或线槽内，不得有接头或扭结。导线的接头,应在接线盒内焊接或用
12、端子连接。（4）顶棚内的所有强弱电，不得有明线裸露。从接线盒箱至设备终端的连接，须经工程监理现场研究确定。（5）横向（水平方向）敷设的报警系统传输线路，如采用穿管布线时，不同防火分区的线路不宜穿入同一根管内（总线制除外）。（6）竖向敷设的导线在配电竖井内敷设时，强电线路和弱电线路，如共用同一竖井时，弱电与强电线路应分别布置在竖井内的两侧，减少弱电、强电相互间的影响。（7）由厂家负责安装和调试的设备，导线的予留长度应由甲方、工程监理与安装厂家或设计院联系确定。安装管线时予以保证，以便于厂家的检验工作，且做好线头的编号工作。（8）火灾自动报警系统导线敷设后，应对每回路的导线用500V兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20M。3、报警设备的安装（1）探测器宜水xx装，当必须倾斜安装时，倾斜角应大于45度。（2）探测器底座的穿线孔宜封堵，安装完毕后的探测器底座应采用保护措施。（3）探测器在即将调试时可安装，在安装前应妥善保管，并应采取保护措施。（4）探测器底座的外接导线，应留有不小于15cm的余量，入端处应有明显标志。（5）探测器的“”线应为红色，“
