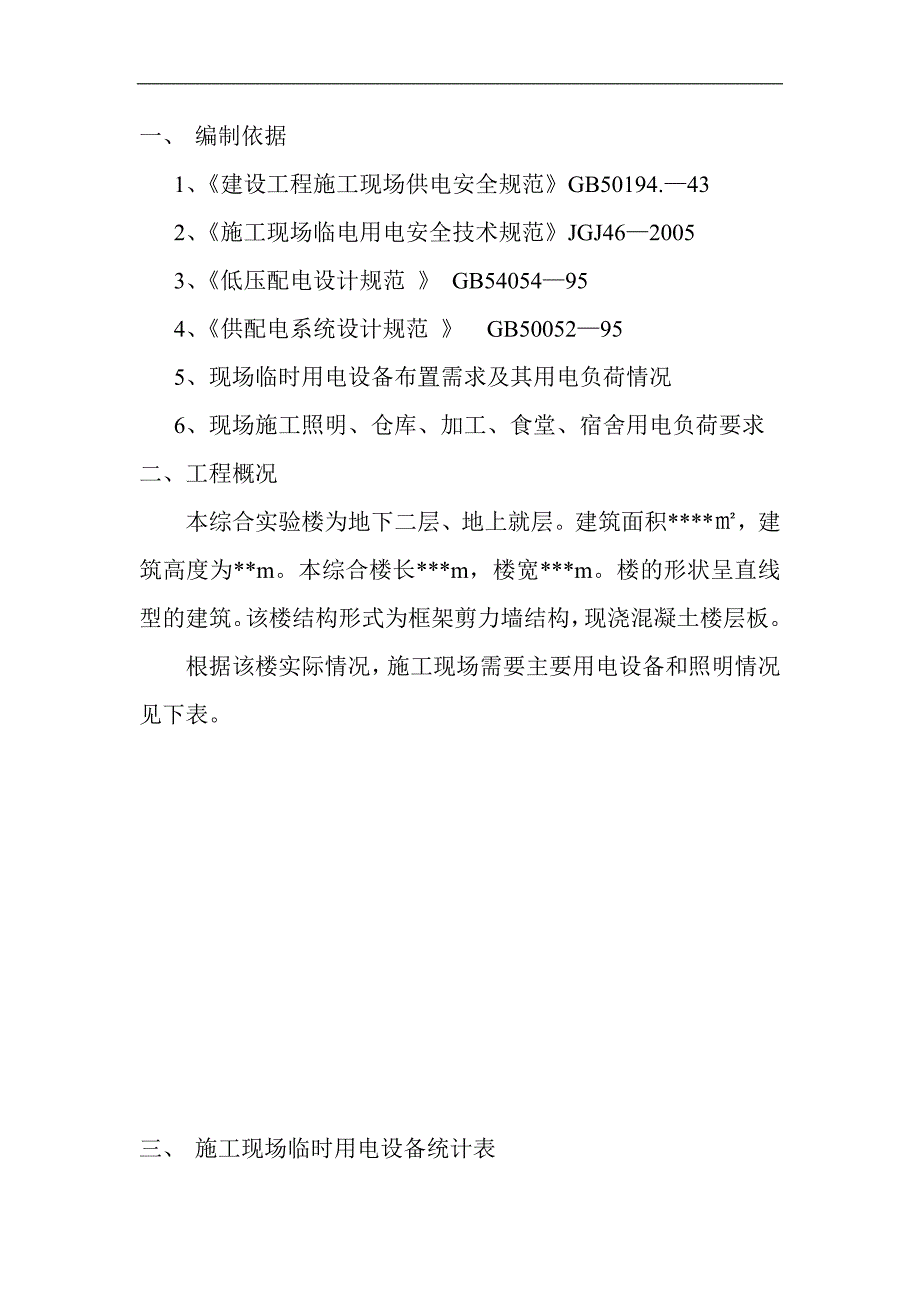

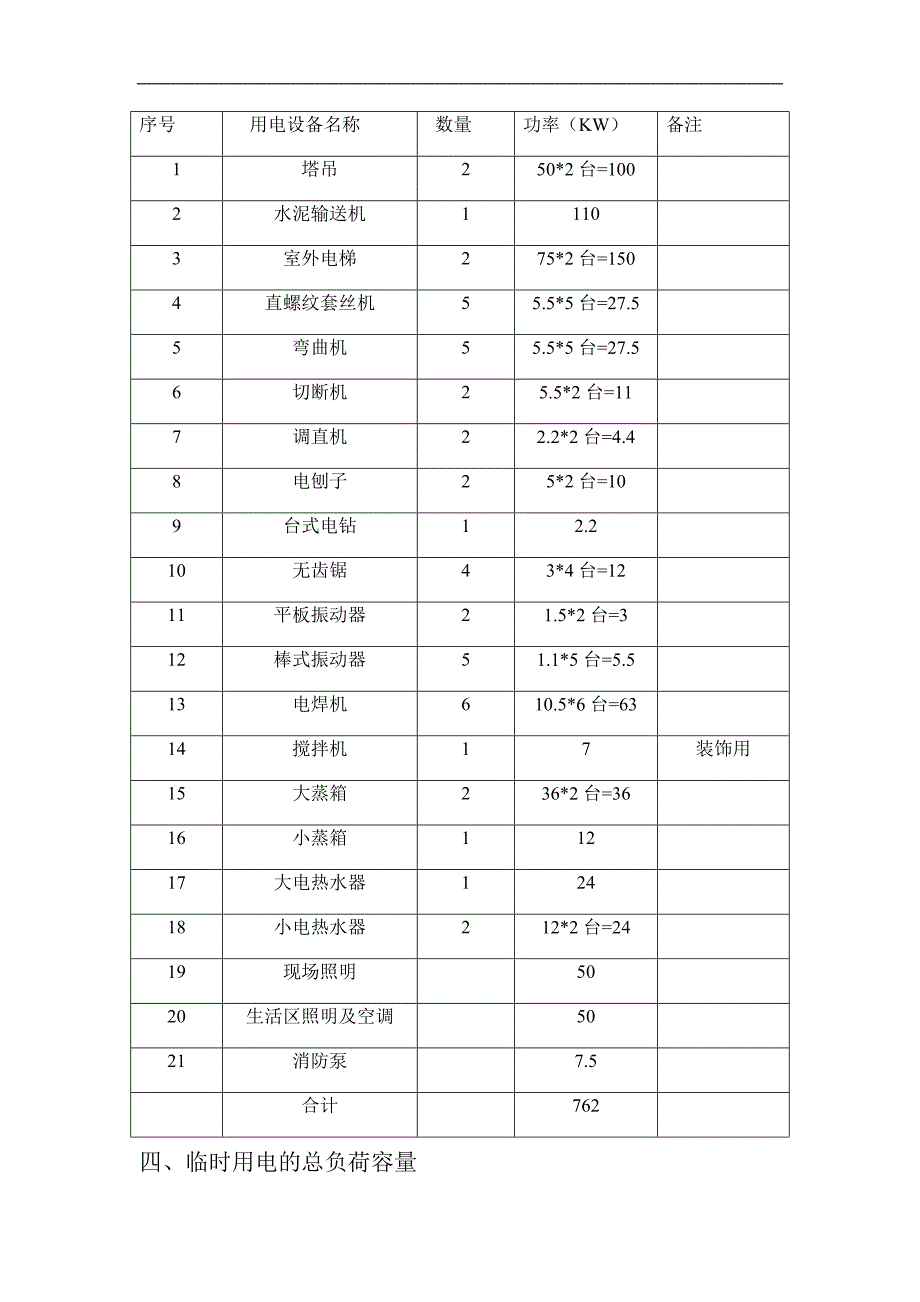

1、一、 编制依据1、建设工程施工现场供电安全规范GB50194.432、施工现场临电用电安全技术规范JGJ4620053、低压配电设计规范 GB54054954、供配电系统设计规范 GB50052955、现场临时用电设备布置需求及其用电负荷情况6、现场施工照明、仓库、加工、食堂、宿舍用电负荷要求二、工程概况本综合实验楼为地下二层、地上就层。建筑面积*，建筑高度为*m。本综合楼长*m，楼宽*m。楼的形状呈直线型的建筑。该楼结构形式为框架剪力墙结构，现浇混凝土楼层板。根据该楼实际情况，施工现场需要主要用电设备和照明情况见下表。三、 施工现场临时用电设备统计表序号用电设备名称数量功率（KW）备注1塔吊
2、250*2台=1002水泥输送机11103室外电梯275*2台=1504直螺纹套丝机55.5*5台=27.55弯曲机55.5*5台=27.56切断机25.5*2台=117调直机22.2*2台=4.48电刨子25*2台=109台式电钻12.210无齿锯43*4台=1211平板振动器21.5*2台=312棒式振动器51.1*5台=5.513电焊机610.5*6台=6314搅拌机17装饰用15大蒸箱236*2台=3616小蒸箱11217大电热水器12418小电热水器212*2台=2419现场照明5020生活区照明及空调5021消防泵7.5合计762四、临时用电的总负荷容量1、根据用电统计表计算用电总

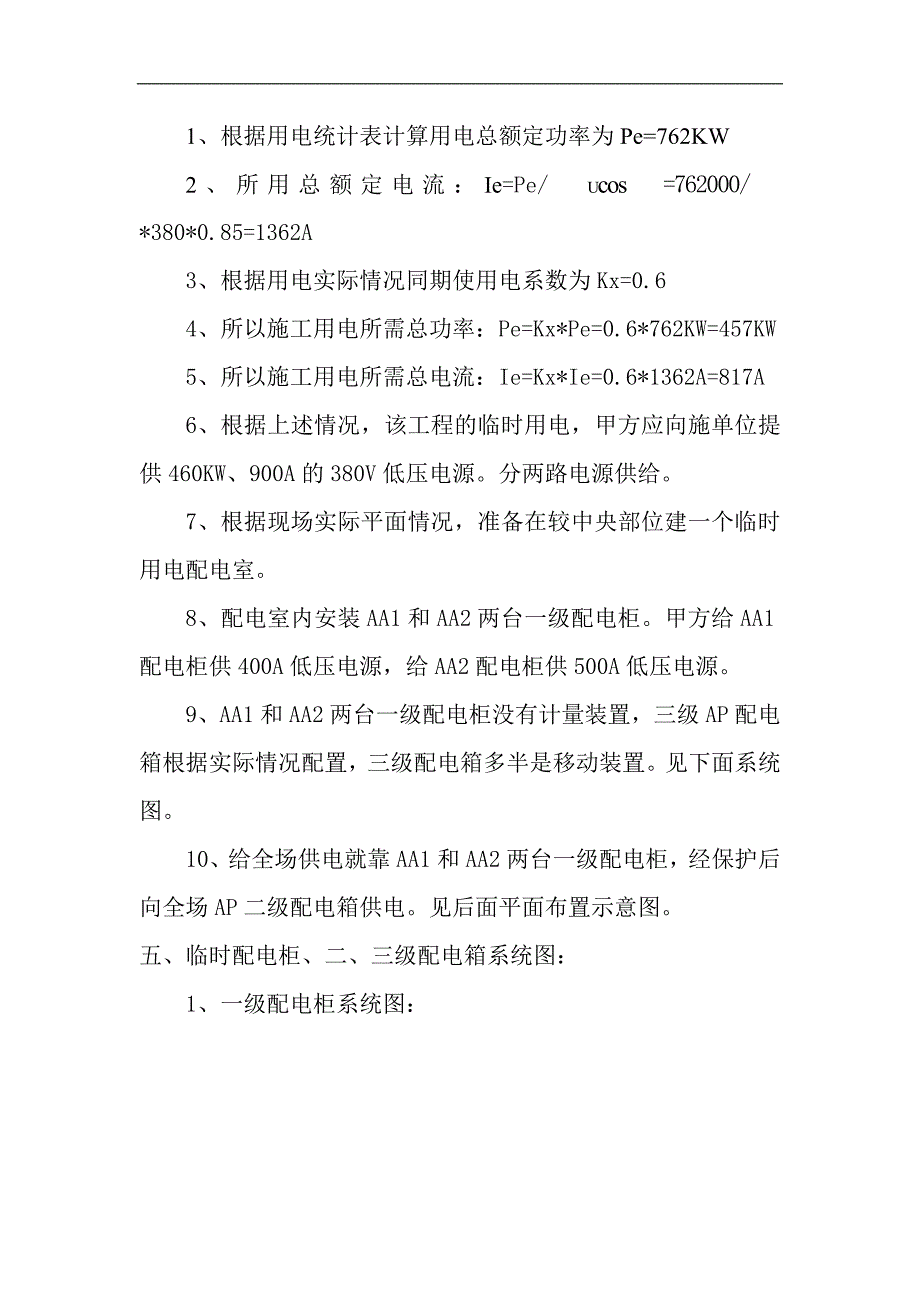

3、额定功率为Pe=762KW2、所用总额定电流：Ie=Pe/Ucos=762000/*380*0.85=1362A3、根据用电实际情况同期使用电系数为Kx=0.64、所以施工用电所需总功率：Pe=Kx*Pe=0.6*762KW=457KW5、所以施工用电所需总电流：Ie=Kx*Ie=0.6*1362A=817A6、根据上述情况，该工程的临时用电，甲方应向施单位提供460KW、900A的380V低压电源。分两路电源供给。7、根据现场实际平面情况，准备在较中央部位建一个临时用电配电室。8、配电室内安装AA1和AA2两台一级配电柜。甲方给AA1配电柜供400A低压电源，给AA2配电柜供500A低压电源
4、。9、AA1和AA2两台一级配电柜没有计量装置，三级AP配电箱根据实际情况配置，三级配电箱多半是移动装置。见下面系统图。10、给全场供电就靠AA1和AA2两台一级配电柜，经保护后向全场AP二级配电箱供电。见后面平面布置示意图。五、临时配电柜、二、三级配电箱系统图：1、一级配电柜系统图：2、二级配电箱系统图AP4、AP6现场，AP9、AP10、AP11钢筋区，AP13水电区，AP7加工区，AP14、AP15木工区二级配电箱系统图AP1食堂二级配电箱系统图（AP3、AP8电梯）（塔吊AP2、AP12）二级配电箱系统图AP5水泥地泵二级配电箱系统图3、三级箱系统图一般动力三级配电箱系统图电焊机保护三
5、级配电箱系统图生活用电三级配电箱系统图六、临电布置平面示意图（见附图）七、用电设备电流计算，保护开关及电缆选择1、塔吊，每台50KW Ijs= Pe/Ucos=50000/*380*0.8=95A电气控制开关随塔吊配套代。电缆选用ye3*35+2*162、水泥输送机，每台110KWIjs= Pe/Ucos=110000/*380*0.8=209A电气控制开关随输送机配套代。电缆选用ye 3*95+1*503、室外电梯，每台75 KW Ijs= Pe/Ucos=75000/*380*0.8=142A电气控制开关随电梯配套代。电缆选用ye 3*50+2*254、套丝机，每台5.5 KW Ijs=
6、Pe/Ucos=5500/*380*0.8=10.4A电气控制开关随套丝机代。（没配可用DE15LE-30/3有漏电保护开关）电缆选用ye 3*2.5+2*1.55、切断机，每台5.5 KW计算电流Ijs及开关、电缆选择同套丝机。6、弯曲机，每台5.5 KW计算电流Ijs及开关、电缆选择同套丝机。7、调直机，每台2.2 KWIjs= Pe/Ucos=4.1A电气控制开关随调直机代。（没有可用DE15LE-10/3有漏电保护开关）电缆选用yc 3*2.5+2*1.58、电刨子，每台5 KWIjs= Pe/Ucos=9.5A选用DE15LE-16/3有漏电保护的开关。电缆选用ye 3*2.5+2*
7、1.59、台式电钻，每台2.2 KWIjs= Pe/Ucos=4.2A选用DE15LE-10/3有漏电保护的开关。电缆选用ye 3*2.5+2*1.510、无齿锯，每台3 KWIjs= Pe/Ucos=5.7A选用DE15LE-10/3有漏电保护的开关。电缆选用ye 3*2.5+2*1.511、平板振动器，每台1.5 KWIjs= Pe/Ucos=2.8A选用DE15LE-10/3有漏电保护的开关。电缆选用ye 3*2.5+2*1.512、棒式振捣器，每台1.1 KW 选用开关电缆同平板振动器。13、电焊机，每台15KVA首先将半负荷使用状态换算到满负荷状态的额定功率PePe=Ijs= Pe/
8、Ucos=20A开关选择DE-40/3300，并必须配有H*-111/2P给焊机防触电二次保护器。电缆选择ye-3*6橡胶电缆从开关到给电焊机电源若电焊机容量大的；选择开关的电缆就加大一个规格。14、搅拌机，每台7 KWIjs= Pe/Ucos=13.3A开关选用DE15LE-30/3有漏电保护的开关。电缆选用ye 3*4+2*2.515、大蒸箱，每台36 KWIjs= Pe/Ucos=137A选用CDM-160/4300可视开关。电缆选用ye 3*50+2*2516、小蒸箱，每台12 KWIjs= Pe/Ucos=22.8A选用DE15LE-30/3有漏电保护开关。电缆选用ye 3*4+2*
9、2.517、大电热水器，每台24 KWIjs= Pe/Ucos=45.6A选用DE15LE-60/3有漏电保护开关。电缆选用ye 3*10+2*418、小电热水器，每台12 KWIjs= Pe/Ucos=22.8A选用DE15LE-30/3有漏电保护开关。电缆选用ye 3*6+2*419、消防泵，每台7.5 KWIjs= Pe/Ucos=75000/*380*0.8=14.2A选用DE15LE-30/3有漏电保护开关。电缆选用ye 3*4+2*2.5八、临时用电施工技术措施1、室外安装配电箱必须有防雨棚，为安全要用钢筋围起来保护。2、AA配电箱处用三根接地极和20m40*4镀锌扁钢做接地，接地
10、电阻4 ，若测接地阻达不到就延长-40*4镀锌扁钢接地带。3、配电箱安装必须牢固，配电箱内开关等设备部件安装必须牢固。配电箱内接线必须牢固不松动。注意零线和PE线严禁接混。4、三级配电箱，多半是移动式的，配电箱要安装0.6m高支架，就保证箱体在离地0.6m和不高于1.5m之间。5、电缆埋设深度要保证超0.7m，过路处要加保护钢管。电缆埋设必须铺细土盖砖保护。电缆两端都挂电缆标志牌。电缆两端各留1m长度。电缆必须遥测相间、相对地、相对零、零对地绝缘，绝缘值必须要大于1M 。电缆芯线颜色必须对准接线，黄色-A相，绿色-B相，红色-C相，淡蓝色-N线，黄绿相间色-PE线。6、布放电线注意电缆划伤、压
11、扁、扭劲。架空挂设的电线要考虑车和人不能刮到地方和高度。7、每个配电箱处都做重复接地，接地电阻值10 。8、漏电开关送电前要做模拟实验，检查漏电开关是否动作灵活。9、送电前，每箱内设备之间必须用500V摇电摇测绝缘要大于2M。送电前每个箱的每个回路必须摇测，相间、相对零、相对地、零对地绝缘大于1M 才能送电。10、送电前每台受电设备必须摇测绝缘。11、现场施工照明使用36V电压，注意导线不能有破伤。九、临电施工安全保护措施1、现场施工用电必须遵照国家建设部的JGJ46-2005施工现场临时用电安全技术规范有关条例执行。临时用电应按规定编好施工组织设计，并建立对现场线路设施定期检查制度。2、施工
12、用电要有审批核准手续，确定供电设备及电线规格，各种电箱开关箱、漏电保护器等。3、电工必须经过地市级专门培训考核合格发证上岗，并按照施工现场临时用电安全技术规范进行安装操作，严禁违章操作。4、电工懂得自我保护和他人保护的基本知识，安装作业要认真负责，实行谁安装水负责。5、施工用电线路投入使用前，应进行验收，合格后方能供电使用。6、现场值班电工，要经常检查用电线路、漏电开关、用电设备及接地零情况，发现问题要及时处理。7、导线接头裸露部分要包扎严紧并且防水。8、电缆必须跨越或搭在钢管脚手架时，应采取绝缘橡胶板隔离，不能直接搭接在钢管或钢筋上。9、电缆在穿过道路时，埋设的电缆要有钢管保护。10、现场必
13、须实行一机一闸保护，严禁一闸多用，投入使用的水泵、电动工具应具良好状态，漏电装置可靠。11、夜间作业要有足够的照明。值夜班电工不能擅离岗位，发现灯具熄灭即更换。12、配电系统必须采取分级配电，配电箱、开关箱的安装和内部设置必须符合有关规定，开关箱要牢固，防雨箱体要涂安全色，统一编号，停止使用配电箱应切断电源，箱门上锁。13、手持电动工具的电源线、插头和插座要保持完好，电源线不得任意接长和调换，工具的外绝缘应完好无损，维修、保管由专人负责。14、电焊机应单独设开关，焊把线应双线到位，不得借用金属管道、脚手架及结构钢筋作回路地线，电焊机设置点应防潮、防砸。15、电气工作人员必须穿越防护用品，持证上
