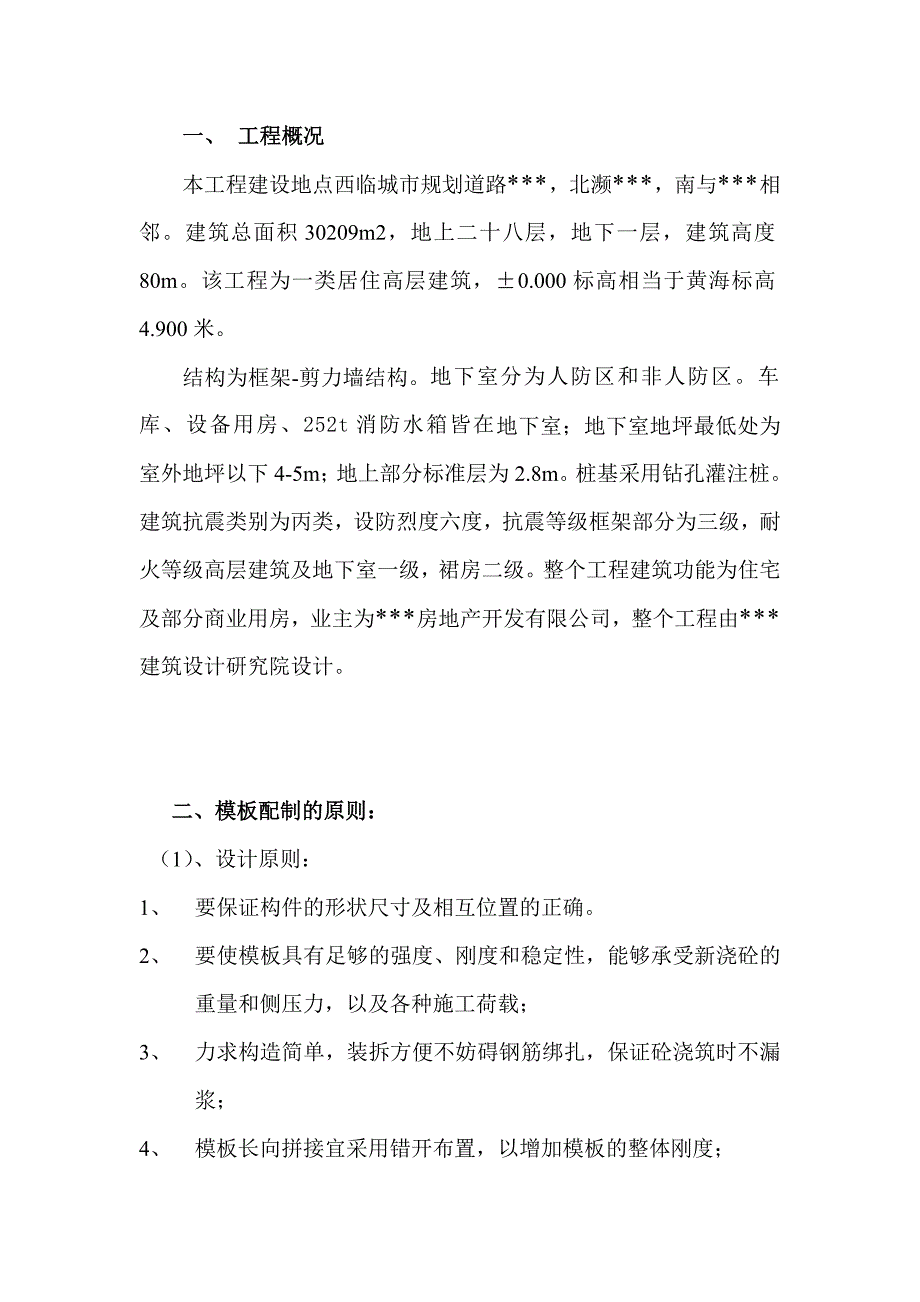

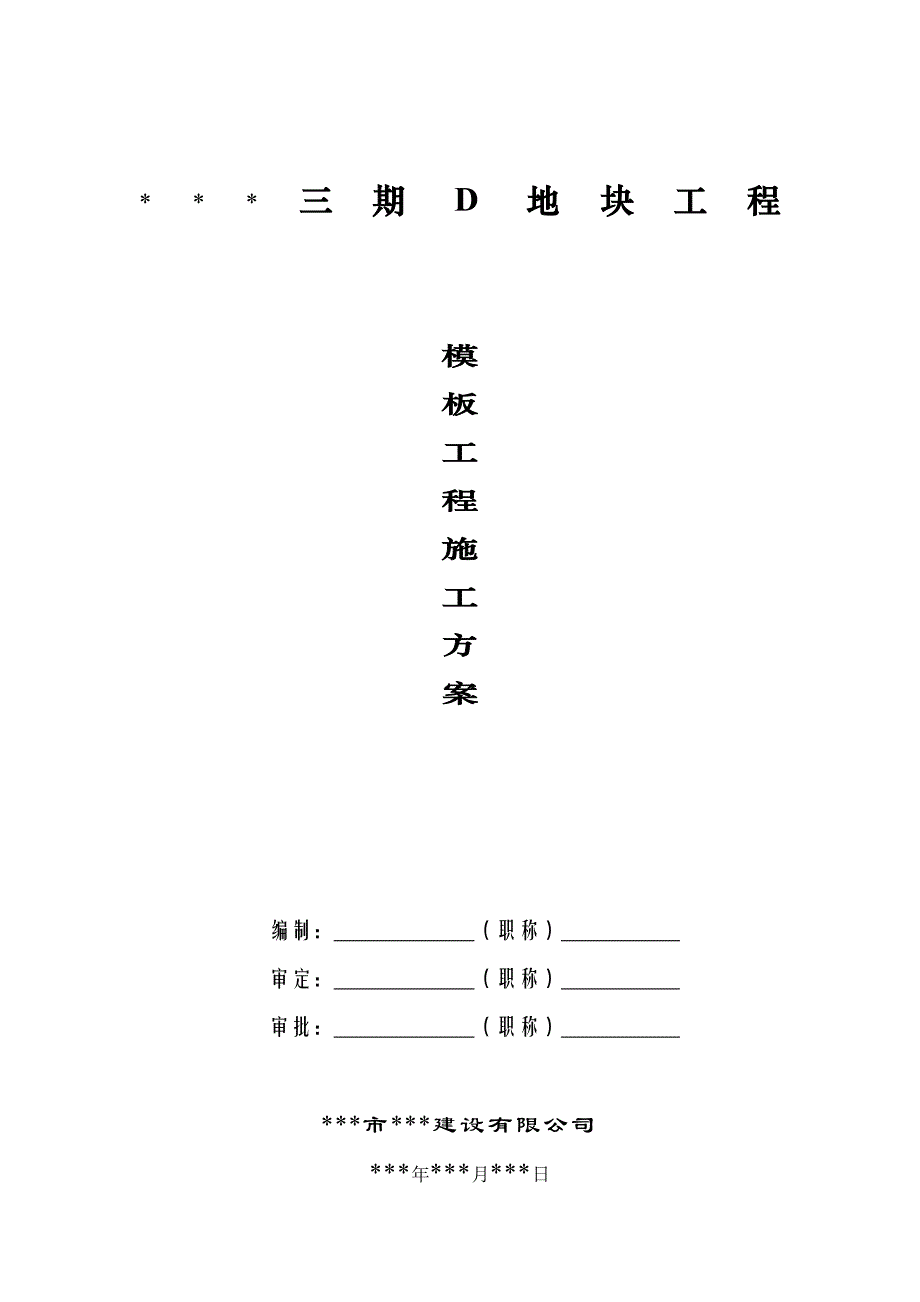

1、*三期D地块工程模板工程施工方案编制： （职称） 审定： （职称） 审批： （职称） *市*建设有限公司*年*月*日一、 工程概况本工程建设地点西临城市规划道路*，北濒*，南与*相邻。建筑总面积30209m2，地上二十八层，地下一层，建筑高度80m。该工程为一类居住高层建筑，0.000标高相当于黄海标高4.900米。结构为框架-剪力墙结构。地下室分为人防区和非人防区。车库、设备用房、252t消防水箱皆在地下室；地下室地坪最低处为室外地坪以下4-5m；地上部分标准层为2.8m。桩基采用钻孔灌注桩。建筑抗震类别为丙类，设防烈度六度，抗震等级框架部分为三级，耐火等级高层建筑及地下室一级，裙房二级。整

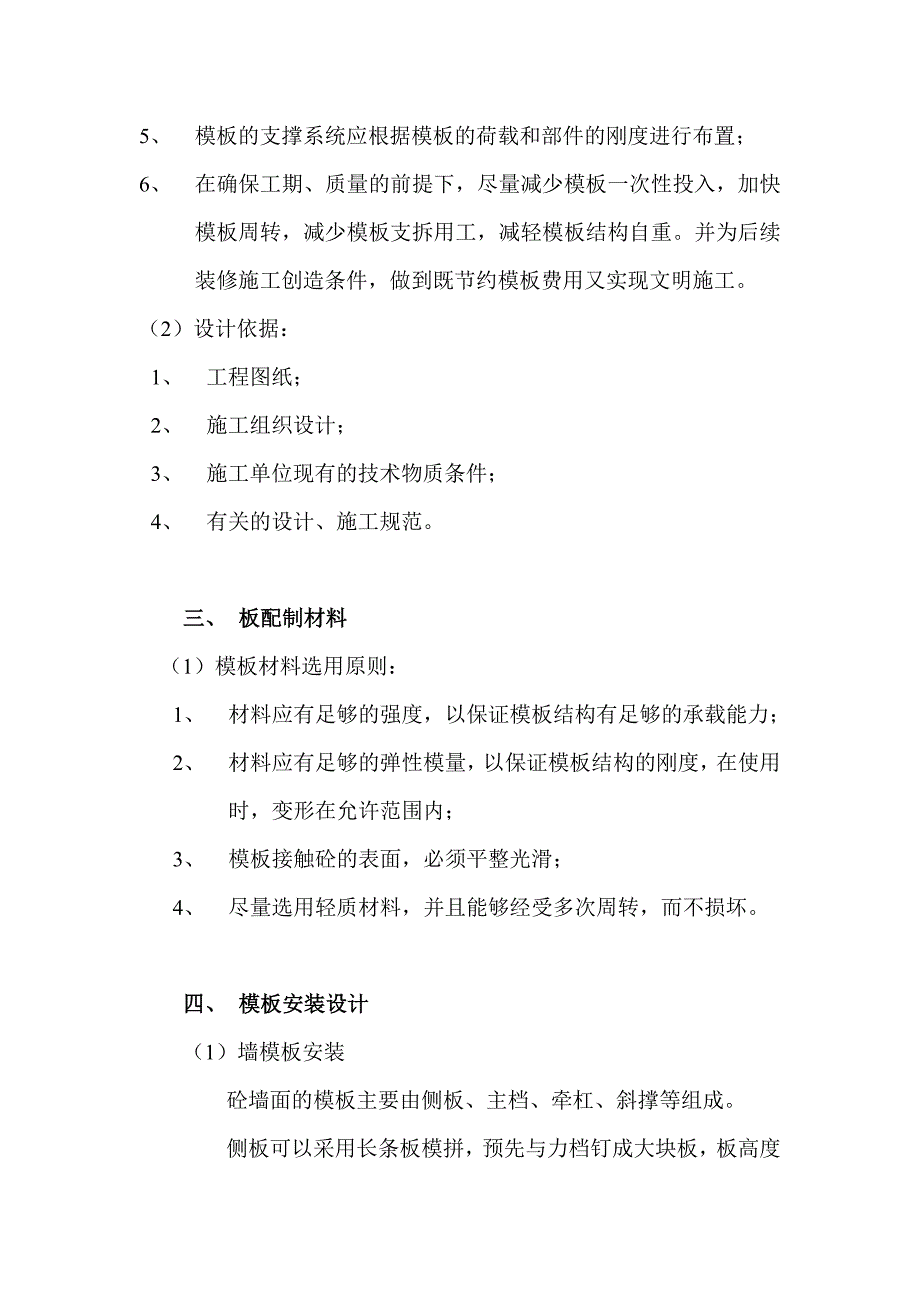

2、个工程建筑功能为住宅及部分商业用房，业主为*房地产开发有限公司，整个工程由*建筑设计研究院设计。 二、模板配制的原则： （1）、设计原则：1、 要保证构件的形状尺寸及相互位置的正确。2、 要使模板具有足够的强度、刚度和稳定性，能够承受新浇砼的重量和侧压力，以及各种施工荷载；3、 力求构造简单，装拆方便不妨碍钢筋绑扎，保证砼浇筑时不漏浆；4、 模板长向拼接宜采用错开布置，以增加模板的整体刚度；5、 模板的支撑系统应根据模板的荷载和部件的刚度进行布置；6、 在确保工期、质量的前提下，尽量减少模板一次性投入，加快模板周转，减少模板支拆用工，减轻模板结构自重。并为后续装修施工创造条件，做到既节约模板费
3、用又实现文明施工。（2）设计依据：1、 工程图纸；2、 施工组织设计；3、 施工单位现有的技术物质条件；4、 有关的设计、施工规范。三、 板配制材料 （1）模板材料选用原则：1、 材料应有足够的强度，以保证模板结构有足够的承载能力；2、 材料应有足够的弹性模量，以保证模板结构的刚度，在使用时，变形在允许范围内；3、 模板接触砼的表面，必须平整光滑；4、 尽量选用轻质材料，并且能够经受多次周转，而不损坏。四、 模板安装设计（1）墙模板安装砼墙面的模板主要由侧板、主档、牵杠、斜撑等组成。侧板可以采用长条板模拼，预先与力档钉成大块板，板高度一般不超过1.2m为宜，牵杠钉在立档外侧，从底部开始每隔0.
4、7-1m一道。在牵杠与木桩之间支斜撑和平撑，如木桩间距大于斜撑间距时，应沿木桩设通长的落地牵杠，斜撑与平撑紧顶在落地牵杠上。当坑壁较近时，可在坑壁上立垫木，在牵杠与垫木之间用平撑支撑。 墙模板安装时，先在基础或地面上弹出墙面的中线，根据边线力一侧模板，临时用支撑撑住，用线锤校正模板的垂直，然后钉牵杠，再用斜撑和平撑固定。待钢筋绑扎好后，按同样方法安装另一侧模板及支撑等。为了保证墙体的厚度正确，在两侧模板之间可用小方木撑好（小方木长度等于墙厚）。小方木要随着浇筑砼逐个取出。为了防止浇筑砼的墙身膨胀，可用直径12-16mm螺栓拉结两侧模板，间距不大于1M。螺栓要纵横排列，并在砼凝结前经常转动，以便
5、在凝结后取出。 （2）柱模板 柱模板由侧板、柱箍、支撑组成。 柱顶于梁交接处，要留出缺口，缺口尺寸既为梁高及宽（梁高以扣除平板厚度计算），并在缺口两侧及口底钉上衬口档，衬口档离缺口边的距离即为梁侧板及底板的厚度。断面较大的柱模板，为了防止在砼浇筑时模板产生的膨胀变形，应在柱模外设置柱箍。 柱箍间距应根据柱模断面大小确定，一般不超过100CM，柱模下部间距应小些，往上可逐渐增大间距。柱模安装时，先在基础面或楼面上弹柱轴线及边线。同一柱列应先弹两端柱轴线、边线，然后拉通线弹出中间部分柱的轴线及边线。用线坠校正柱模垂直后，用支撑加以固定，再逐块把侧板钉上。同一列柱模，可采取先校正两端的柱模，在柱模顶
6、中心拉通线，按通线校正中间部分的柱模。 （3）梁模板梁模板主要由侧板、底板、夹板、托木、梁箍、支撑等组成。 在梁底板下每隔一定间距支设顶撑。夹木设在梁模两侧板上留缺口，并盯上衬口档，次梁的侧板和底板在衬口档上。 顶撑的间距要根据梁的断面大小而定，一般为8001200MM。当梁的跨度在4M或4M以上时，在梁模板的跨中要起拱，起拱高度为梁跨度的0.2%0.3%。（4）板模板 平板模板一般用大块模板组成铺设在搁栅上。当搁栅跨度较大时，应在搁栅中间立支撑，并铺设通长的龙骨，以减小隔栅的。 平模板安装时，先在次梁模板的两侧板外侧弹水平线，水平线的标高应为平板标高减去平板厚度及搁高度，然后按水平线钉上托木
7、上口与水平线相齐。再把靠梁模旁的搁栅先摆上，等分搁栅间距，摆中间部分的隔栅。最后在隔栅上铺盯平板。模板。为了便于拆模，只在模板两端部或接头处钉牢，中间尽量少钉。 平板模板铺好后，应进行模板面标高的检查工作，如有不符，应进行调整。五、模板系统总体概述： 系统方案确定：为提高砼表面质量，宿短支模工作时间，确定该工程模板系统采用钢木组合系统，即用18厚九夹板作为模板面板，大模板背面采用68方木作为次楞进行加固，竖向间隔约35cm。用483.5焊接钢管作支撑结构及让楞，局部铺之以木档。用方木、钢管、柱箍、蝴蝶夹（对拉螺栓）等作为接件。 材料验收：搭设前要对钢管、扣件、模板、模档等材料进行检查验收，合格
8、后方可投入使用，并按不同规格、品种分类堆放。 搭设标准：搭设的基本要求为横平竖直，整体和局部结构清晰，连接牢固、支撑可靠、受载安全、不变形、不摇晃，有安全操作空间。严格按施工组织设计和专项方案进行操作。检查：配料时要有放样图，支模前要有技术交底，明确搭设方式。浇筑砼前，要对模板系统作全面检查，符合要求后方可开始浇筑砼。浇筑进程中设专人随时观察模板系统的工作情况。如有异常，立即采取措施。六、模板系统设计计算： （1）顶板支撑系统验算：设置的钢管支撑纵横间隔均为1.2m ,故每个支撑区格面积为1.21.2=1.44m21） 楼板荷载计算： a模板自重（含梁模板） 500N/ m2 b新浇砼自重 2
9、40000.25=6000 N/ m2 c钢筋自重 15000.25=375 N/ m2d钢管支架自重 250 N/ m2 e施工荷载 1000 N/ m2合计 8125 N/ m22）钢管支撑强度验算： 483.5钢管的净截面积An=489.3mm2回转半径I=15.78 mm每根钢管立柱支撑所承受的荷载：N=1.448125=11700NC=N/Anf=215N/m2 C=11700/489.3=23.9 N/mf 3）钢管支撑稳定性验算： 为了保证支撑的牢固故在支撑间加两道设水平拉杆及剪刀撑。根据水平拉杆设置情况，拉杆长度取为1.73m，设为两端铰支。=1I=11730/15.78=10
10、9.6查得压杆的折减系数=0.804NA=11700/0.804489.3=39.65 Wmax经计算梁底模符合要求（3） 对拉螺杆计算： 1) 荷载确定：新浇砼对模板侧面的压力：F=cH=241.7=40.8KN/ m2 F=0.22ct012V1/2 =0.22244.651.01.01.81/2=32.9KN/ m2（t0=200/T15，T为砼的浇筑时温度，取28 oC，t0=4.65）取较小值，F=32.9KN/ m2对拉螺栓设置：纵向间隔0.4m，横向间隔0.5m，螺栓为M16验算式：NAnf N=0.40.532.9=6.58 KN 则AnfN;所以符合要求。 （4）墙板支撑楞验
11、算： 木模板系统采用68cm方木，间隔350mm，主楞采用并排两根483.5钢管，拉按螺栓拉在主楞上，主楞间隔500mm。 1 ) 次楞计算简图为简支梁，其上受均布荷载，跨度即为次楞间隔350mm。 2 ) 荷载计算墙厚大于100mm 时，荷载仅考虑新浇砼的侧力和倾倒砼砼的侧压力：新浇砼的侧压力： F=0.22ct012V1/2 t=200/(T+15)=200/(28+15)=4.65 V取为1.8m/h，H=3， 1=1.0 2=1.0所以 F1=0.22244.651.01.01.81/2=32.9KN/ m2F2=cH=243=72KN/ m2取定F=32.9 KN/ m2乘以分项系数
12、1.2，所以F1=1.232.9=39.48 KN/ m2 倾倒砼产生的侧压力：取为4 KN/ m2，并乘以分项系数1.4，F=41.4=5.6 KN/ m2 侧压力合计：F3=32.9+5.6=38.5 KN/ m2 次楞所承受的均布荷载：q=b F3=0.438.5=15.4KN/ m2 3 )强度验算： M=1/8qL2=1/815.40.42=0.308KNmW=bh2/6=60802/6=64103mm3 =（0.308103103）/（64103）=4.81Mpa小于松木的抗弯强度13Mpa4 )主楞验算：计算简图为简支梁，踌中受集中荷载；集中荷载为次楞座最大反力；p=（0.6+0.5）qL=1.115.40.6=10.164KN强度验算：M=1/4pL=1/410.1640.6=1.52106 Nm
