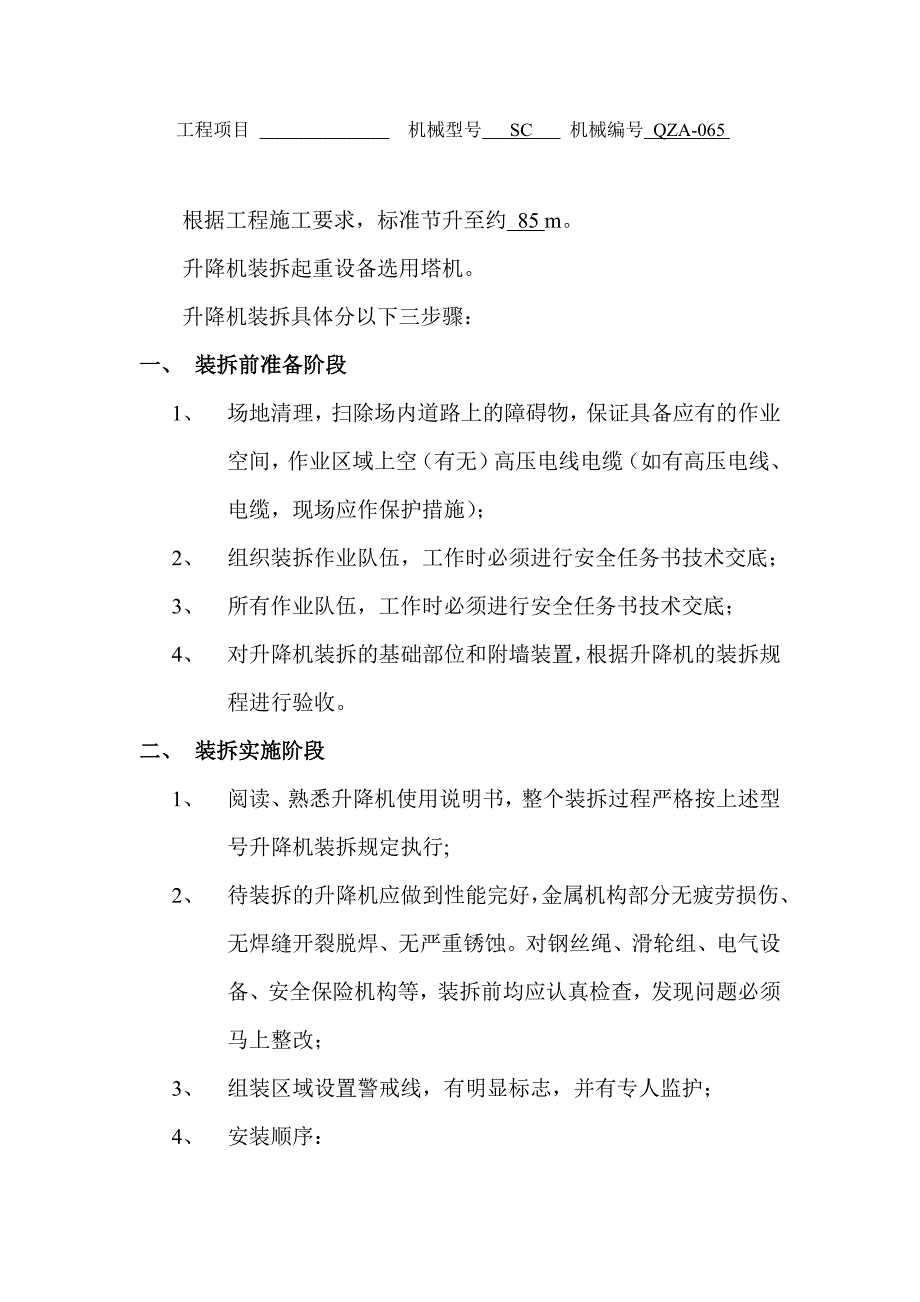

1、*三期D地块工程人货两用电梯施工方案编制: (职称) 审定: (职称) 审批: (职称) *市*建设有限公司年 月 日 工程项目 机械型号 SC 机械编号 QZA-065 根据工程施工要求,标准节升至约 85 m。升降机装拆起重设备选用塔机。升降机装拆具体分以下三步骤:一、 装拆前准备阶段1、 场地清理,扫除场内道路上的障碍物,保证具备应有的作业空间,作业区域上空(有无)高压电线电缆(如有高压电线、电缆,现场应作保护措施);2、 组织装拆作业队伍,工作时必须进行安全任务书技术交底;3、 所有作业队伍,工作时必须进行安全任务书技术交底;4、 对升降机装拆的基础部位和附墙装置,根据升降机的装拆规程

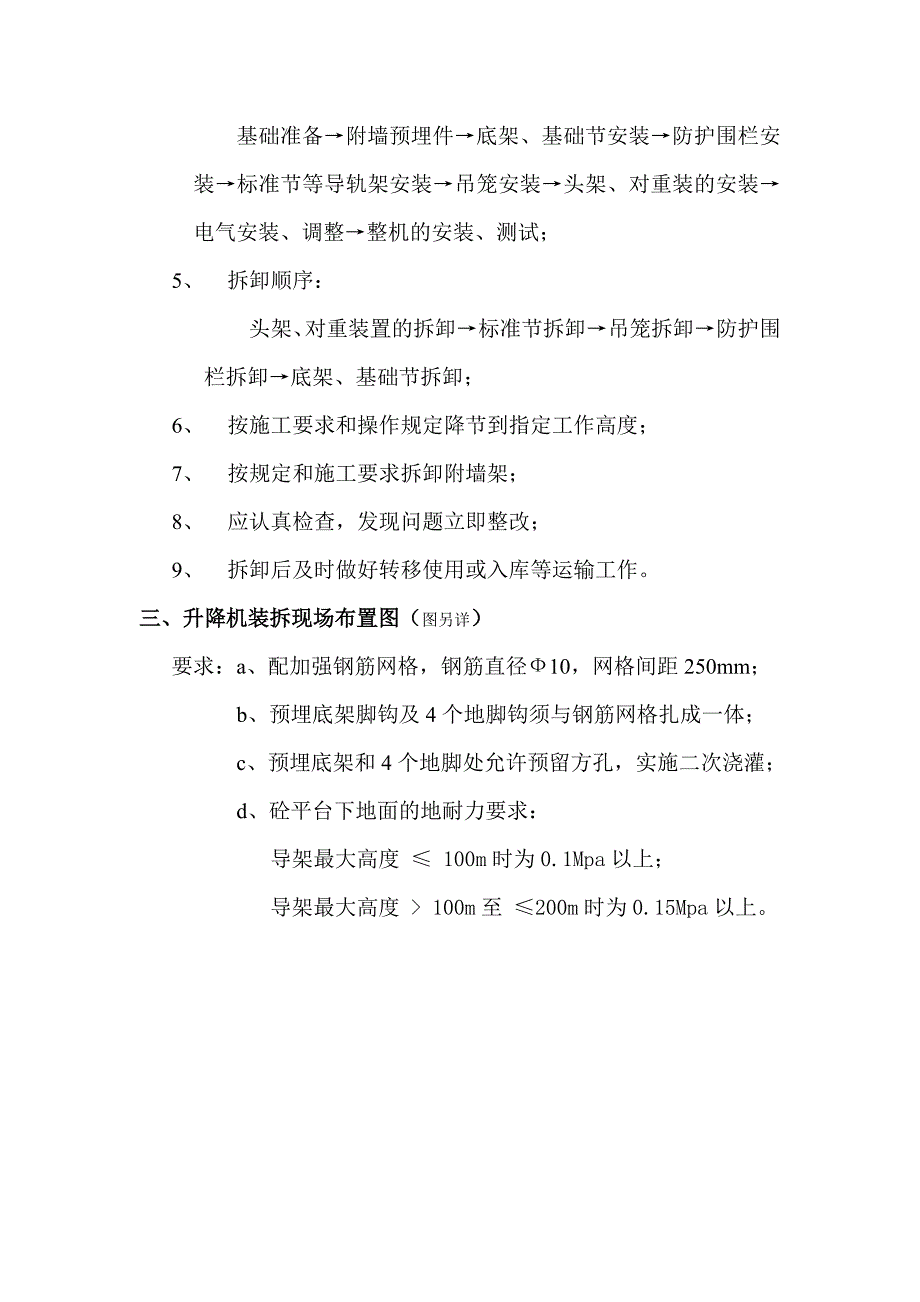

2、进行验收。二、 装拆实施阶段1、 阅读、熟悉升降机使用说明书,整个装拆过程严格按上述型号升降机装拆规定执行;2、 待装拆的升降机应做到性能完好,金属机构部分无疲劳损伤、无焊缝开裂脱焊、无严重锈蚀。对钢丝绳、滑轮组、电气设备、安全保险机构等,装拆前均应认真检查,发现问题必须马上整改;3、 组装区域设置警戒线,有明显标志,并有专人监护;4、 安装顺序:基础准备附墙预埋件底架、基础节安装防护围栏安装标准节等导轨架安装吊笼安装头架、对重装的安装电气安装、调整整机的安装、测试;5、 拆卸顺序:头架、对重装置的拆卸标准节拆卸吊笼拆卸防护围栏拆卸底架、基础节拆卸;6、 按施工要求和操作规定降节到指定工作高度
3、;7、 按规定和施工要求拆卸附墙架;8、 应认真检查,发现问题立即整改;9、 拆卸后及时做好转移使用或入库等运输工作。三、升降机装拆现场布置图(图另详) 要求:a、配加强钢筋网格,钢筋直径10,网格间距250mm; b、预埋底架脚钩及4个地脚钩须与钢筋网格扎成一体; c、预埋底架和4个地脚处允许预留方孔,实施二次浇灌; d、砼平台下地面的地耐力要求:导架最大高度 100m时为0.1Mpa以上;导架最大高度 100m至 200m时为0.15Mpa以上。四、 SC型施工升降机装拆方案、概述 SC型施工升降机由钢结构、机械传动、安全设施及电气等部分组成。升降机安装之前,必须了解其独特性能,熟悉其机械
4、和电气原理,这样才能保证安全、快速和高质量的完成安装工作。、升降机的安装1、 外笼与吊笼的安装a、 基础表面清扫干净;b、 将地脚螺栓安装好;c、 在地脚螺栓处底盘和基石间垫入不同厚度的钢板垫片用以调整导轨架的垂直度;d、 用水平仪测量导轨架的垂直度,保证导轨架的各个主管在两个方向的垂直度(1/1500);e、 导轨架调整垂直后,压紧4个地脚螺栓;f、 同上回一样调整外笼门框的垂直度,压紧其余的地脚螺栓;g、 安装缓冲弹簧;h、 将另一半部分的外笼与前半部分用螺栓连接起来;i、 同前调整垂直度压紧地脚螺栓,松开吊笼内电动机上的制动器;j、 用起重机吊起吊笼,从标准节上方使吊笼准确就位;k、 将
5、制动器复位;2、 装好吊笼顶上的护身栏。3、 吊笼、外笼安装完毕后调整a、 齿轮与齿条的啮合间隙为0.5mm;b、 各个滚轮与标准节主管的间隙为0.5mm。4、 电缆安装现场供电箱距升降机电源箱应在20m以内,保证供电质量。a、 将供电电缆从升降机上的电源箱内总电源开关接入现场供电箱;b、 将电缆线以自由状态盘入电缆笼内;c、 电缆线一端从电缆笼底部引出接入电源箱,另一端通过电缆托架引到吊笼内接入电控箱;d、 电缆笼安装在电缆托架下方,使电缆线在其中心并可自由的拽出或盘入电缆笼内;5、 电气装置检查 在调试前,先用起重设备安装一、二节标准节,然后按如下步骤进行调试:a、 用接地电阻测试仪测量升
6、降机钢结构及电器设备金属外壳的接地电阻,不得大于4;b、 用500V兆欧表测电动机及电器元件的对地电阻应不小于1M;c、 检查各安装控制开关,分别打开吊笼上各个门,触动断绳保护开关,上下限位开关、极限开关等均应能够起作用;d、 吊杆安装:吊杆应安装在吊笼顶部吊杆安装孔内,在吊笼内安装向心轴承,安装压垫并用螺栓固定。6、 导轨架的安装a、 将标准节两端管子接头处及齿条销子处擦干净,并加少量润滑脂,在地上将4节标准节连成一组,然后吊上导轨架对准下面标准节主管和齿条上的销孔,用螺栓加固;b、 随着导轨架的不断提高,应同时安装附墙架,并检查导轨架安装垂直度,允许偏差100m小于35mm。7、 附墙架安
