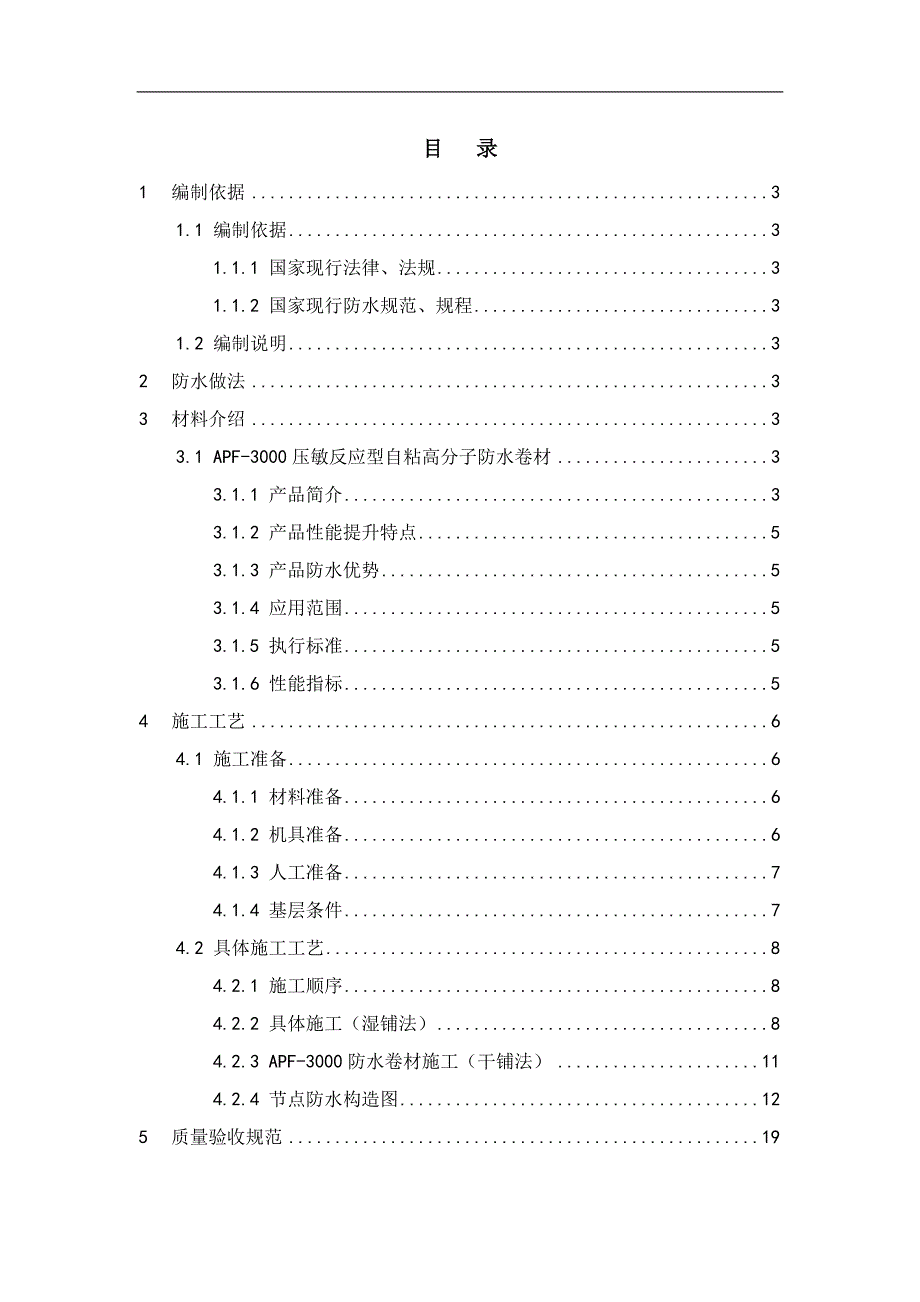

1、施 工 方 案某某建筑防水有限公司编制单位：某某建筑工程有限公司目 录1编制依据31.1 编制依据31.1.1 国家现行法律、法规31.1.2 国家现行防水规范、规程31.2 编制说明32防水做法33材料介绍33.1 APF-3000压敏反应型自粘高分子防水卷材33.1.1 产品简介33.1.2 产品性能提升特点53.1.3 产品防水优势53.1.4 应用范围53.1.5 执行标准53.1.6 性能指标54施工工艺64.1 施工准备64.1.1 材料准备64.1.2 机具准备64.1.3 人工准备74.1.4 基层条件74.2 具体施工工艺84.2.1 施工顺序84.2.2 具体施工（湿铺法）

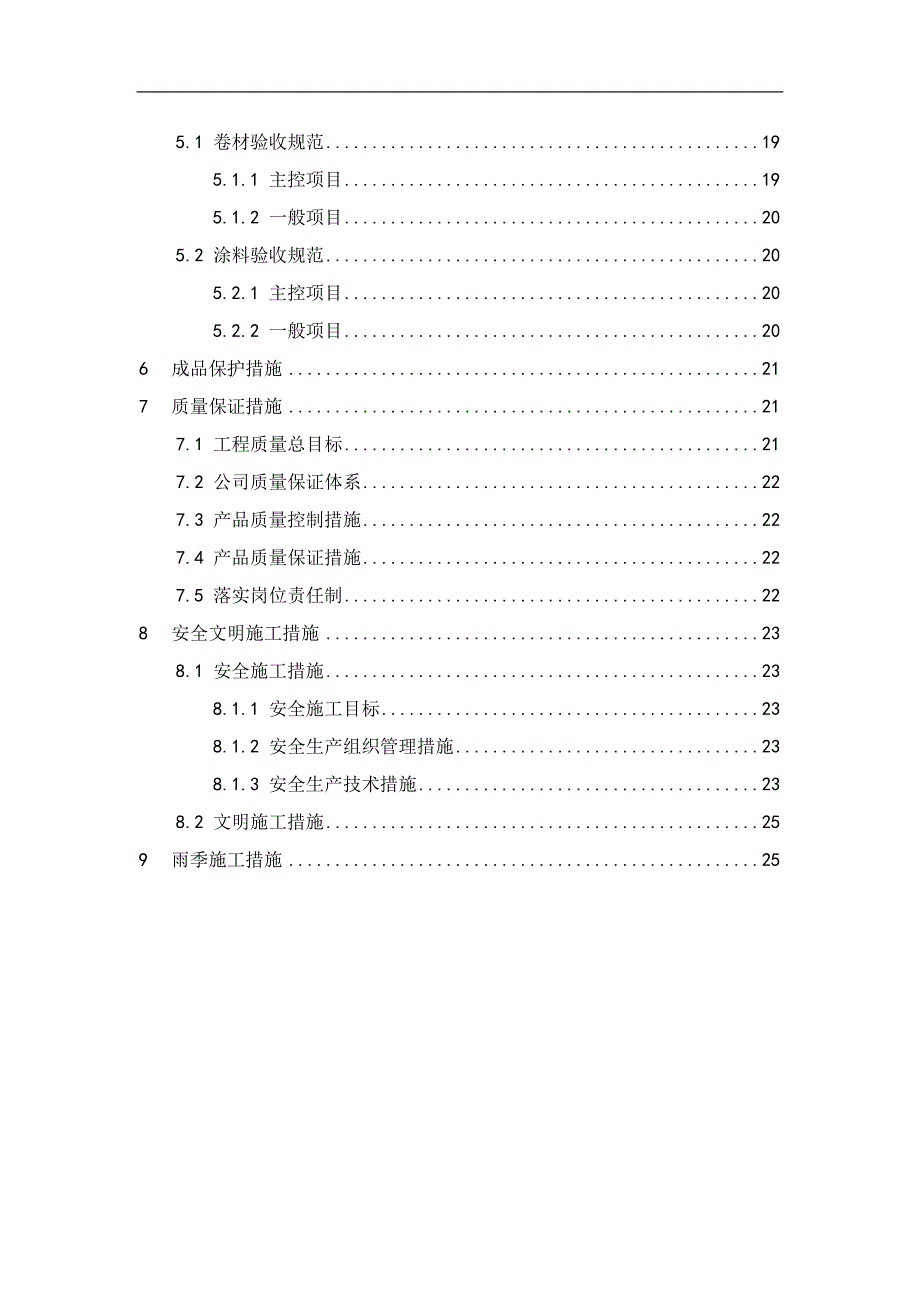

2、84.2.3 APF-3000防水卷材施工（干铺法）114.2.4 节点防水构造图125质量验收规范195.1 卷材验收规范195.1.1 主控项目195.1.2 一般项目205.2 涂料验收规范205.2.1 主控项目205.2.2 一般项目206成品保护措施217质量保证措施217.1 工程质量总目标217.2 公司质量保证体系227.3 产品质量控制措施227.4 产品质量保证措施227.5 落实岗位责任制228安全文明施工措施238.1 安全施工措施238.1.1 安全施工目标238.1.2 安全生产组织管理措施238.1.3 安全生产技术措施238.2 文明施工措施259雨季施工措施
3、251 编制依据1.1 编制依据1.1.1 国家现行法律、法规1） 中华人民共和国建筑法2） 中华人民共和国消防法3） 中华人民共和国环境保护法4） 建设工程质量管理条例1.1.2 国家现行防水规范、规程1） 地下工程防水技术规范（GB50108-2008）2） 地下防水工程质量验收规范（GB50208-2011）3） 建筑工程施工质量验收统一标准（GB50300-2001）4） 其他相关的行业标准、相关防水施工操作规程1.2 编制说明1） 本施工方案编制根据我公司多年的实际施工经验进行编写。2） 本方案中所使用的全部防水主材均为“CKS科顺”牌。2 防水做法防水部位防水构造地下室底板1） 面
4、层：按设计要求2） 结构层：自防水钢筋混凝土底板3） 保护层：4） 防水层： 1.2mm厚APF-3000压敏反应型高分子防水卷材5） 找平层：6） 垫层：7） 基层：素土夯实地下室侧墙1） 回填土2） 保护层3） 防水层：1.2mm厚APF-3000压敏反应型高分子防水卷材4） 找平层5） 结构层地下室顶板1） 保护层2） 隔离层3） 防水层：1.2mm厚APF-3000压敏反应型高分子防水卷材4） 找平层5） 结构层3 材料介绍3.1 APF-3000压敏反应型自粘高分子防水卷材3.1.1 产品简介APF-3000压敏反应型自粘高分子防水卷材是科顺公司自主研发的专利产品，是一种通过特殊工艺
5、复合而成的高性能防水卷材。强力双层叠加薄膜加纵横网状结构设计，使其抗撕裂强度、尺寸稳定性、热稳定性和抗紫外线性能都大大提升；它采用专利施工工艺湿铺法使卷材压敏自粘胶与水泥凝胶产生交联啮合的化学反应，犹如在基面上生成一层强有力的防水皮肤，该皮肤与基面永不脱开，能确保满粘不窜水，保证防水层的持久坚韧。3.1.2 产品性能提升特点1) 层防水，双重保障；2) 寸稳定，耐撕裂；3) 地柔韧，耐穿刺；4) 紫外线性能强，外露时间可长达6个月；5) 高延伸率与抗拉伸性的黄金点平衡；6) 热稳定性大幅提升。3.1.3 产品防水优势1) 主动与结构混凝土长在一起，粘结牢固永久有效；2) 主动愈合孔径2mm以下
6、的破损，尽显优异的钉杆水密性；3) 主动锁定渗漏点，防止窜水，方便维修；4) 主动吸收化解结构应力、抵御结构变形，保证防水层持久有效；5) 主动自我保护，强力交叉膜保护卷材的自粘胶免受破坏。3.1.4 应用范围1) 地下工程、地下车库顶板、种植屋面、屋顶花园；2) 地铁、隧道工程、水池、屋面工程；3) 有腐蚀及结构有较大变形部位的防水；4) 其它对防水防潮有较高要求的仓库、车间等。3.1.5 执行标准反应型交叉层压高密度聚乙烯膜防水卷材Q/SDKS 058-20113.1.6 性能指标序号项目指标P1拉伸性能拉力，N50 200200最大拉力时延伸率， 1501502撕裂强度，N 25253钉
7、杆撕裂强度 ，N 1104耐热性70,2h无滑动、流淌、滴落5低温柔性-15-25无裂纹6不透水性0.3Mpa，120min不透水7卷材与卷材剥离强度，N/mm无处理1.08渗油性，张数 29持粘性，min 1510与水泥砂浆剥离强度，N/mm 无处理2.011与水泥砂浆浸水后剥离强度，N/mm 1.512热稳定性外观无起鼓、滑动、流淌尺寸变化，%2.04 施工工艺4.1 施工准备4.1.1 材料准备1) 主材：1.5厚APF-3000压敏反应型高分子防水卷材、防水材料包装、贮存、保管应符合规定要求；2) 防水材料必须具备出厂合格证及相关资料说明，且主要材料施工前进行见证送检。4.1.2 机具
8、准备1) 铁锹、扫帚、手锤、钢凿等：用于基层清理，以避免基层因清洁度不够而影响卷材与基层的粘接；2) 剪刀、卷尺、弹线盒：用于卷材铺设定位，防止出现防水层铺设过程中出现偏差；3) 壁纸刀、大压辊、手持压辊等：用于防水卷材防水层的铺设。4.1.3 人工准备1) 为确保质量，防水工程必须由专业防水队伍进行施工；2) 防水施工一般以3-4人为小组较为适宜。3) 施工环境：施工时气温应在5以上，不宜在特别潮湿且不通风的环境中施工。4.1.4 基层条件1) 防水基层表面应坚固、密实、圆顺、平整、干净，无空鼓、松动、起砂、麻面等缺陷。垫层混凝土浇筑完毕后及时收水压实，表面不得有大于12mm的缺口或孔洞。如
9、不符合，应采用1：2.5的水泥砂浆填充找平；找平层表面应平整，其平整度用2 m靠尺检查，直尺与基层的间隙不超过5mm，且只允许平缓变化。2) 铺设防水卷材防水层的基层可潮湿，但不得有明水、流水。当基层有渗漏水时，应进行注浆止水处理，修缝堵漏，做到无水作业。3) 对于凸出基层表面的钢筋、管件、螺栓等应从根部向下凿入基层10-20mm割除，并在割除部位采用1：2.5的水泥砂浆进行覆盖处理，覆盖面应满足基层的平整度要求。突出基层表面的尖锐硬物、砂浆疙瘩等铲除，不能铲除时应采用水泥砂浆抹面覆盖处理，抹面圆弧半径应大于300mm。并将尘土杂物清除干净，阴阳角、管根部等处更应仔细清理，若有不同污渍、铁锈等
10、，应以砂纸、钢丝刷、溶剂等清除干净；4) 平立面交接处的阴角均应做成均匀一致、平整光滑的圆角，圆弧直径大于50mm（或按设计要求）。5) 穿出基层的构件必须安装完毕后方可进行防水施工。防水层施工前，应确保穿墙管、预埋件均应施工完毕。防水层铺贴后，严禁在防水层上开洞，以免引起渗漏水。6) 防水材料需保存在通风、干燥的地方，并远离火源，应避免日晒、雨淋。4.2 具体施工工艺4.2.1 施工顺序卷材铺贴程序为：先节点，后大面；先低处，后高处；先远处，后近处。即所有节点附加层铺贴好后，方可铺贴大面卷材；大面卷材粘铺须按照坡度自低处向高处进行；先做较远的，后做较近的，以保证操作人员不过多踩踏已完成的卷材
11、防水层，以利自粘卷材防水层的质量及成品保护。 合理划分施工段，分段应尽量安排在变形缝处，根据操作和运输方便安排先后次序，在每段中要先铺贴较远部分，后铺贴较近部分。4.2.2 具体施工（湿铺法）1. 基层要求1) 基层表面应坚固、密实、圆顺、平整、干净。阴阳角应做成不小于50的圆弧形(或按设计要求),2) 为保证防水层牢固粘结于基层表面，要求找平层应有足够的强度，表面光滑，不起砂，不起皮。防水基面的混凝土或水泥应达到一定强度后才能施做防水层，并无松动块体。3) 对于突出防水基面的拉杆螺栓，应割掉，对割除的拉杆螺栓端头，用1：2.5的水泥砂浆抹平。4) 清除表面杂物、油污、砂子，凸出表面的石子、砂
12、浆疙瘩等应清理干净，清扫工作必须在施工中随时进行。5) 铺设防水层的基面要潮湿,但不得有明水；对于特别干燥的基面必须洒水湿润。2. 操作要点1) 清理基层清理浮灰、污垢，弹基准线，干燥基层需要洒水湿润。2) 搅拌水泥浆采用32.5R级普通硅酸盐水泥，水灰比为0.45，用电动搅拌器将盛在容器里混合物搅拌均匀静置一段时间后备用。3) 预铺APF-3000自粘防水卷材将APF自粘防水卷材整幅打开对准基准线摆好，然后从两端向中间卷起。4) 涂刮水泥浆将拌搅拌均匀的水泥浆倒在基层上，用刮板或毛刷进行水泥浆涂刷，厚度约2.0mm厚5) 铺贴APF-3000自粘防水卷材将预铺卷好的卷材用美工刀割开隔离纸，边
13、抹水泥浆边滚铺，一幅卷材可分两端分先后顺序滚铺。(一般工人可分小组，一组三人，一人铺卷材，一人抹水泥浆，一人拌料。基面应湿润而无明水)6) 搭接交互搭接时应对准搭接控制线，搭接宽度有设计要求的按设计要求，无设计要求可按长边80mm,短边80mm。7) 辊压卷材每铺贴两幅后，将先铺贴的一幅卷材用专用压辊缓缓压平。8) 收口在粘结层干固后用卷材防水系统专用密封膏作封边处理，待APF自粘防水卷材防水层铺贴完毕经验收合格后即可进入下一工序施工。4.2.3 APF-3000防水卷材施工（干铺法）1) 涂刮基层处理剂：将基层处理剂倒在基层上，用毛刷将拌制好的基层处理剂均匀涂刷在基层上，不能刷得过多或过少，
14、涂刷均匀。2) 按照施工地块形状及卷材的规格弹好基准线，铺贴卷材之前，按照已经弹好的基准线细心校正卷材位置，打开卷材按照基准线长短边、搭接边都要对准对齐，铺贴完第一幅卷材进行第二幅卷材铺贴时，长边方向与第一幅卷材的搭接按照卷材上的搭接指导线进行铺设，搭接宽度不小于60mm，搭接时保证搭接处干净没有灰尘，用压辊压实卷材搭接边，排出搭接边的气泡，紧密压实粘牢。应边铺设卷材边滚压卷材，以排除卷材下表面的空气。重复上述操作，直至铺设作业完成。3) 卷材搭接：卷材横、纵向搭接宽度均不小于60mm，搭接缝采用自粘法连接。为保证防水层质量，在基层潮湿或施工环境温度较低时，可对卷材搭接边采用适当加热措施处理，以保证搭接缝严密牢靠。4) 辊压：用压辊以均匀地压力充分地滚压搭接处，以确保卷材之间完全粘接，形成整体密封和连续的效果。5) 修补卷材：防水层隐蔽前，检查APF-3000防水卷材防水层，发现防水层存在破损时，应采取措施及时进行修补：将破损处卷材清理干净，取周边大于破损处100 mm的APF-3000防水卷材粘牢，再用密封膏沿周边密封。
