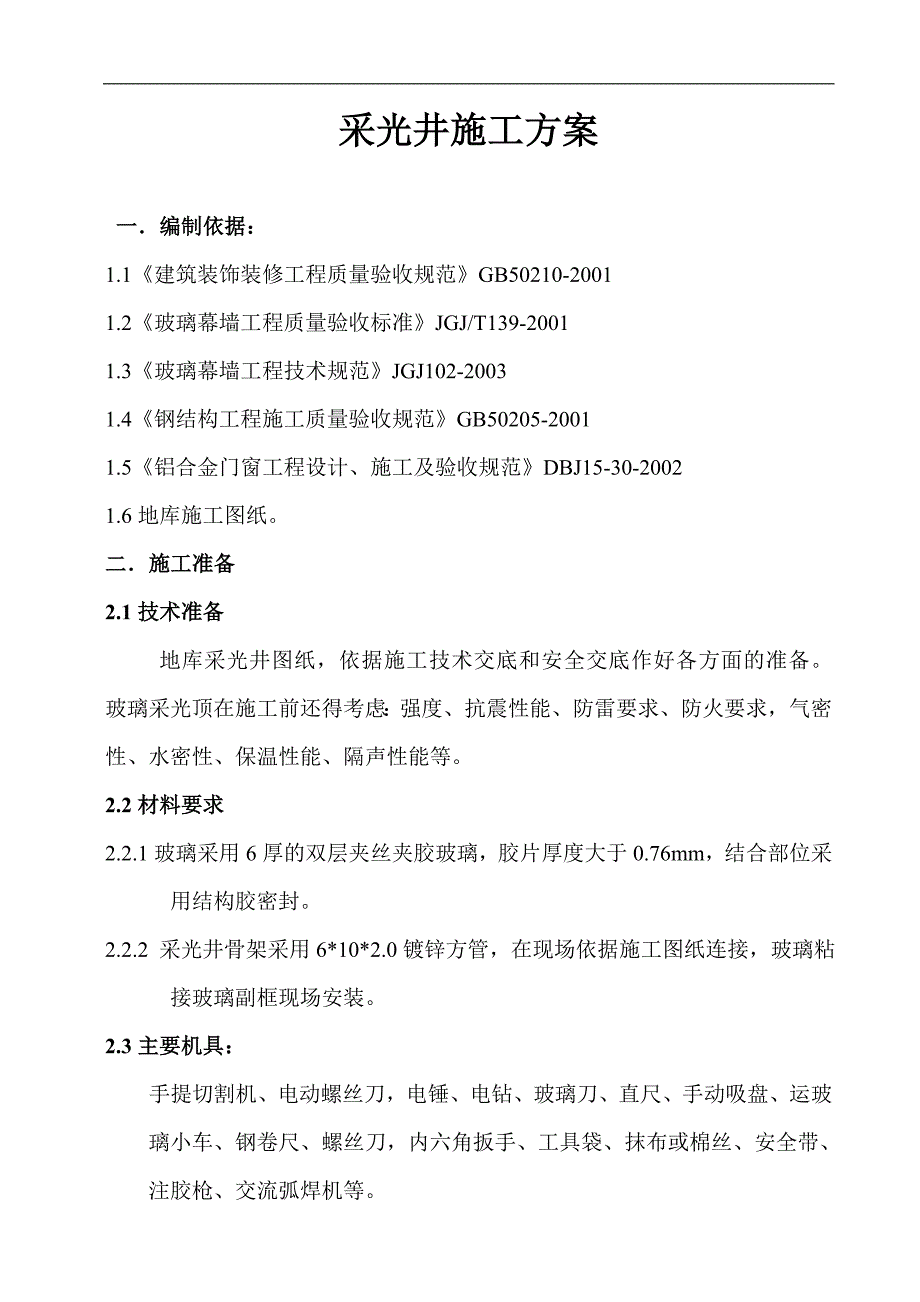

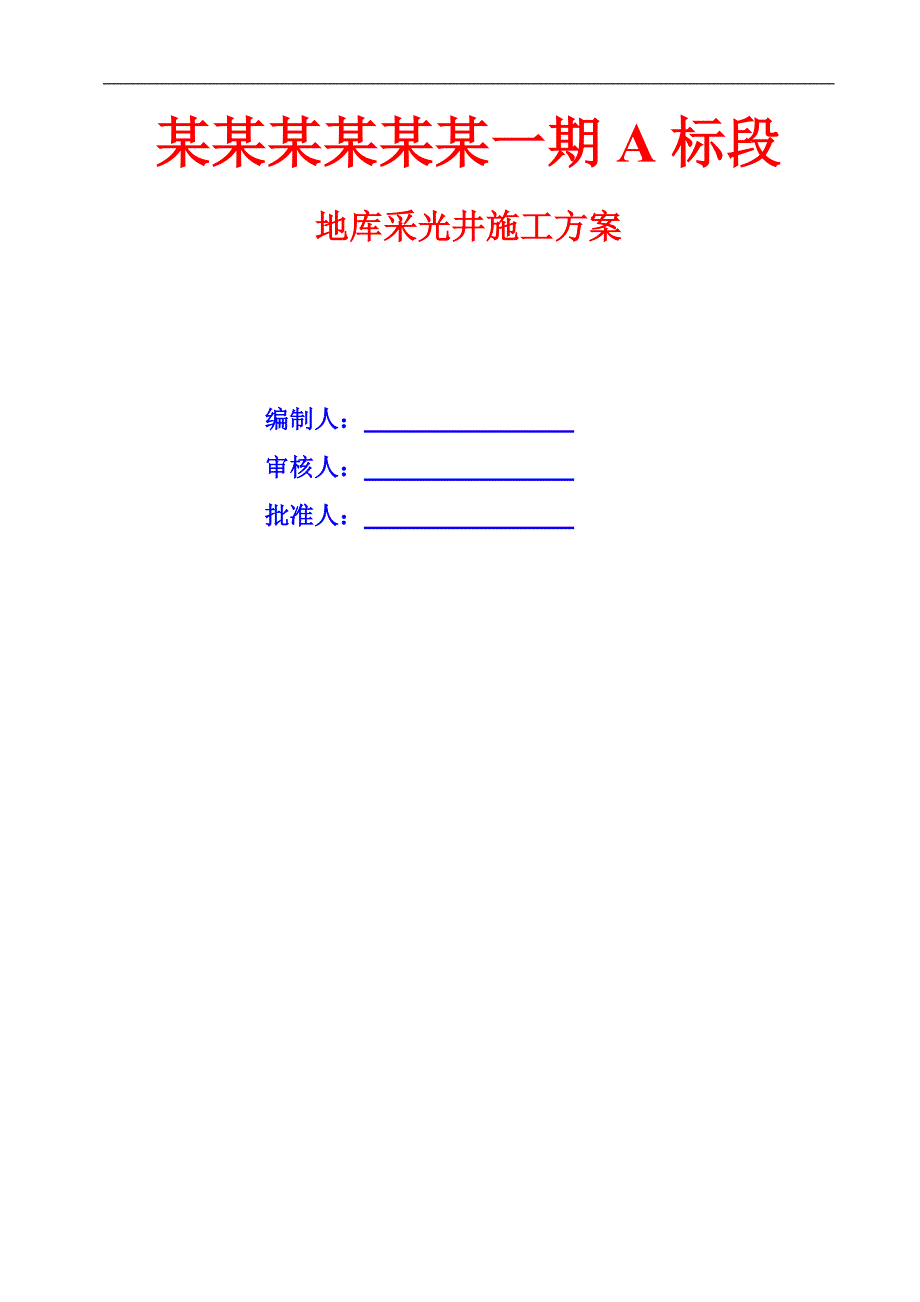

1、某某某某某某一期A标段地库采光井施工方案编制人： 审核人： 批准人： 采光井施工方案 一编制依据：1.1建筑装饰装修工程质量验收规范GB50210-20011.2玻璃幕墙工程质量验收标准JGJ/T139-20011.3玻璃幕墙工程技术规范JGJ102-20031.4钢结构工程施工质量验收规范GB50205-20011.5铝合金门窗工程设计、施工及验收规范DBJ15-30-20021.6地库施工图纸。二施工准备2.1技术准备地库采光井图纸，依据施工技术交底和安全交底作好各方面的准备。玻璃采光顶在施工前还得考虑：强度、抗震性能、防雷要求、防火要求，气密性、水密性、保温性能、隔声性能等。2.2材料要

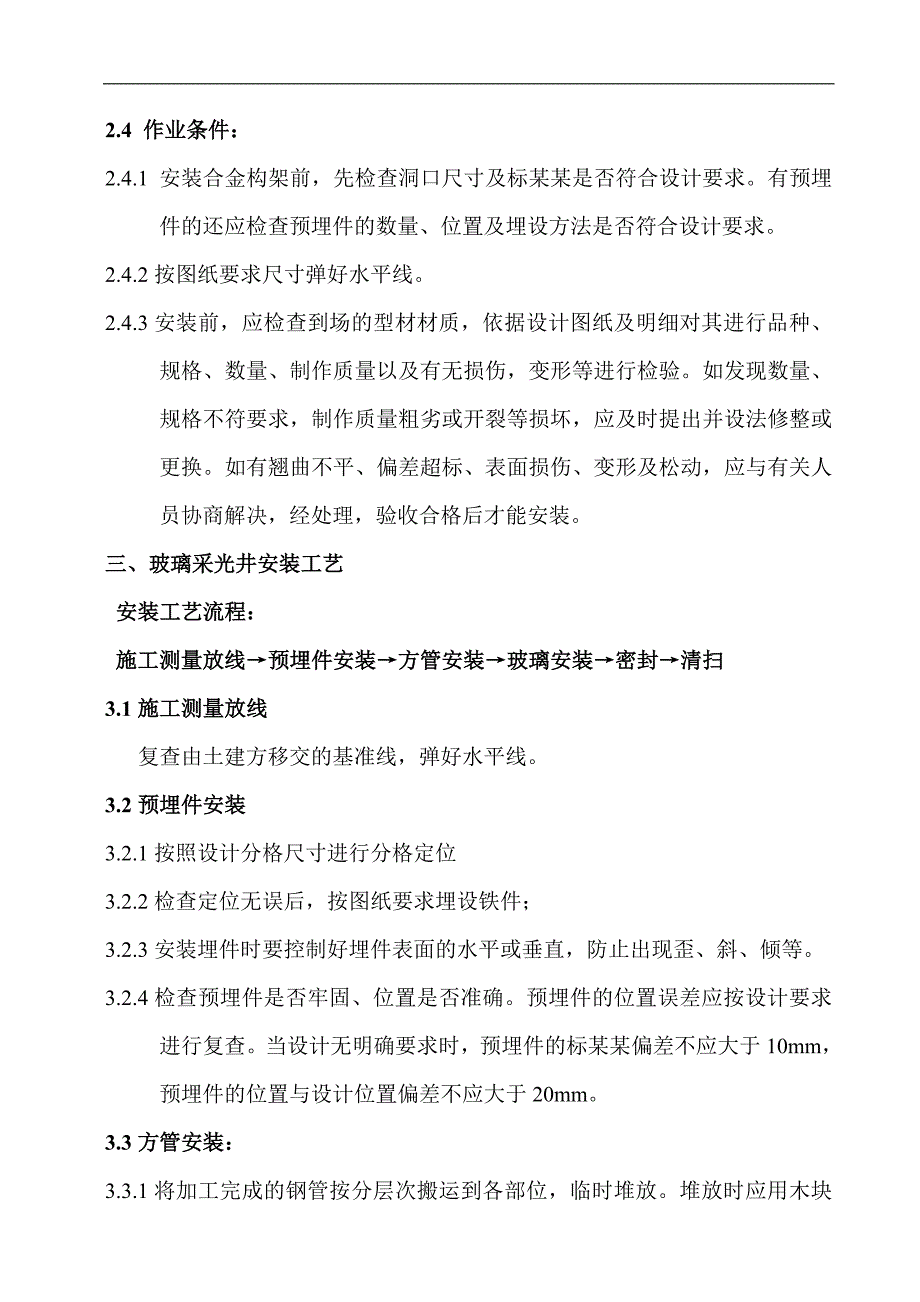

2、求2.2.1玻璃采用6厚的双层夹丝夹胶玻璃，胶片厚度大于0.76mm，结合部位采用结构胶密封。2.2.2 采光井骨架采用6*10*2.0镀锌方管，在现场依据施工图纸连接，玻璃粘接玻璃副框现场安装。2.3主要机具：手提切割机、电动螺丝刀，电锤、电钻、玻璃刀、直尺、手动吸盘、运玻璃小车、钢卷尺、螺丝刀，内六角扳手、工具袋、抹布或棉丝、安全带、注胶枪、交流弧焊机等。2.4 作业条件：2.4.1 安装合金构架前，先检查洞口尺寸及标某某是否符合设计要求。有预埋件的还应检查预埋件的数量、位置及埋设方法是否符合设计要求。2.4.2按图纸要求尺寸弹好水平线。2.4.3安装前，应检查到场的型材材质，依据设计图纸
3、及明细对其进行品种、规格、数量、制作质量以及有无损伤，变形等进行检验。如发现数量、规格不符要求，制作质量粗劣或开裂等损坏，应及时提出并设法修整或更换。如有翘曲不平、偏差超标、表面损伤、变形及松动，应与有关人员协商解决，经处理，验收合格后才能安装。三、玻璃采光井安装工艺 安装工艺流程：施工测量放线预埋件安装方管安装玻璃安装密封清扫3.1施工测量放线复查由土建方移交的基准线，弹好水平线。3.2预埋件安装3.2.1按照设计分格尺寸进行分格定位3.2.2检查定位无误后，按图纸要求埋设铁件；3.2.3安装埋件时要控制好埋件表面的水平或垂直，防止出现歪、斜、倾等。3.2.4检查预埋件是否牢固、位置是否准确
4、。预埋件的位置误差应按设计要求进行复查。当设计无明确要求时，预埋件的标某某偏差不应大于10mm，预埋件的位置与设计位置偏差不应大于20mm。3.3方管安装：3.3.1将加工完成的钢管按分层次搬运到各部位，临时堆放。堆放时应用木块垫好，防止碰伤表面；3.3.2根据水平线，将每根型材的水平标某某位置调整好，稍紧连接件螺栓；3.3.3再调整左右位置，检查是否符合设计分格尺寸及位置，如有偏差应及时调整。经检查合格后，进行加固。3.3.4安装纵、横骨架时均应拉线，并保证接口处的平整，连接不能有松动，接口间隙应符合设计要求。3.4玻璃安装3.4.1安装前应将铁件或钢架全部检查一遍，合格后再将相应规格的面材
5、搬入就位，然后自上而下进行安装；3.4.2安装过程中用拉线控制相邻玻璃面的平整度。3.4.3安装时，应先就位，临时固定，然后拉线调整；3.4.4安装过程中，如缝宽有误差，应均分在每条胶缝中，防止误差积累在某一条缝中或某一块面材上。3.5密封3.5.1密封部位的清扫和干燥，采用甲苯对密封面进行清扫，清扫时应特别注意不要让溶液散发到接缝以外的场所，清扫用纱布脏污后应常更换，以保证清扫效果，最后用干燥清洁的纱布将溶剂蒸发后的痕迹拭去，保持密封面干燥；3.5.2贴防护纸胶带：为防止密封材料使用时污染装饰面，同时为使密封胶缝与面材交界线平直，应贴好纸胶带，要注意纸胶带本身的平直；3.5.3注胶：注胶应均
6、匀、密实、饱满，同时注意施胶方法，避免浪费；3.5.4胶缝修整：注胶后，应将胶缝用小铲沿注胶方向用力施压，将多余的胶刮掉，并将胶缝刮成设计形状，使胶缝光滑、流畅；3.5.5清除纸胶带：胶缝修整好后，应及时去掉保护胶带，并注意撕下的胶带不要污染玻璃面或板面；及时清理粘在施工表面上的胶痕。3.6清扫3.6.1清扫时先用浸泡过中性溶剂（5水溶液）的湿纱布将污物等擦去，然后再用于纱布擦干净；3.6.2清扫灰浆、胶带残留物时，可使用竹铲、合成树脂铲等仔细刮去；3.6.3禁止使用金属清扫工具，更不得使用粘有砂子、金属屑的工具；3.6.4禁止使用酸性或碱性洗剂四玻璃安装施工注意事项玻璃不是镶嵌在铝型材上，
7、而是用结构胶粘贴在制作的框架上，结构密封胶是玻璃固定的粘接剂。同时也将玻璃采光顶密封起来。玻璃的粘接只能用硅酮结构胶，不能用其它胶代替。如结构胶对定位双面胶条，玻璃，材料要作相容性和粘接性能试验，铝材粘接面的氧化膜要(AA15)。粘接表面要作特殊的清洁处理，粘接温度，湿度均有要求。 密封不好就会漏雨，这是玻璃采光井的常见病。在打密封胶时不能雨天打，不能在冬季温度为零度左右打。打胶前需除掉面油污及尘土。五质量标准5.1主控项目5.1.1玻璃采光井所使用的各种材料、构件和组件的质量，应符合设计要求和国家现行产品标准和工程技术规范的规定。检验方法：检查材料、构件、组件的产品合格证书，进场验收记录、性
8、能检测报告和材料的复验报告。5.1.2采光窗的造型和立面分格应符合设计要求。检验方法：观察；尺量检查。5.1.3 玻璃采光窗使用的玻璃应符合下列规定：应使用安全玻璃，玻璃的品种、规格、颜色、光学性能和安装方向应符合设计要求。5.1.4玻璃采光窗与主体连接的预埋件、连接件、紧固件必须安装牢固，其数量、规格、位置、连接方法和防腐处理应符合设计要求。检验方法：观察；检查隐蔽工程验收记录和施工记录。5.1.5 各种连接件、紧固件的螺栓应有防松动措施，连接应符合设计要求。检验方法：观察；检查隐蔽工程验收记录和施工记录。5.1.6每块玻璃下端应设置俩个合金托条，其长度不应小于100mm，厚度不应小于2mm
9、。检验方法：观察；检查施工记录。5.1.7 玻璃采光窗应无渗漏。检验方法：在易渗漏部位进行淋水检查。5.1.8 玻璃采光窗结构胶和密封胶的打注应饱满、密实、连续、均匀、无气泡，宽度和厚度应符合设计要求和技术标准的规定。检验方法：观察；尺量检查；检查施工记录5.2一般项目5.2.1 玻璃采光窗表面应平整、洁净；整幅玻璃的色泽应均匀一致，不得有污染或损坏。检验方法：观察。5.2.2 每平方米玻璃的表面质量和检验方法应符合下表规定：项次项目质量要求检验方法1明显划伤和长度100mm的轻微划伤不允许观察2长度100mm的轻微划伤8条用钢尺检查3擦伤总面积500mm2用钢尺检查5.2.3 隐框玻璃天窗的分格玻璃拼缝应横平竖直，均匀一致。检验方法：观察；手板检查；检查进场验收记录。六. 安全措施6.1进入现场必须戴安全帽。严禁穿拖鞋、某某跟鞋、带钉易滑或光脚进人现场。6.2安装用的梯子应牢固可靠，不应缺档，梯子放置不应过陡，其与地面夹角以60为宜。6.3材料要堆放平稳。工具要随手放人工具袋内。上下传递物件工具时，不得抛掷。6.4机电器具应安装触电保护器，以确保施工人员安全。6.5经常检查锤把是否松动，电焊机、电钻是否漏电。
