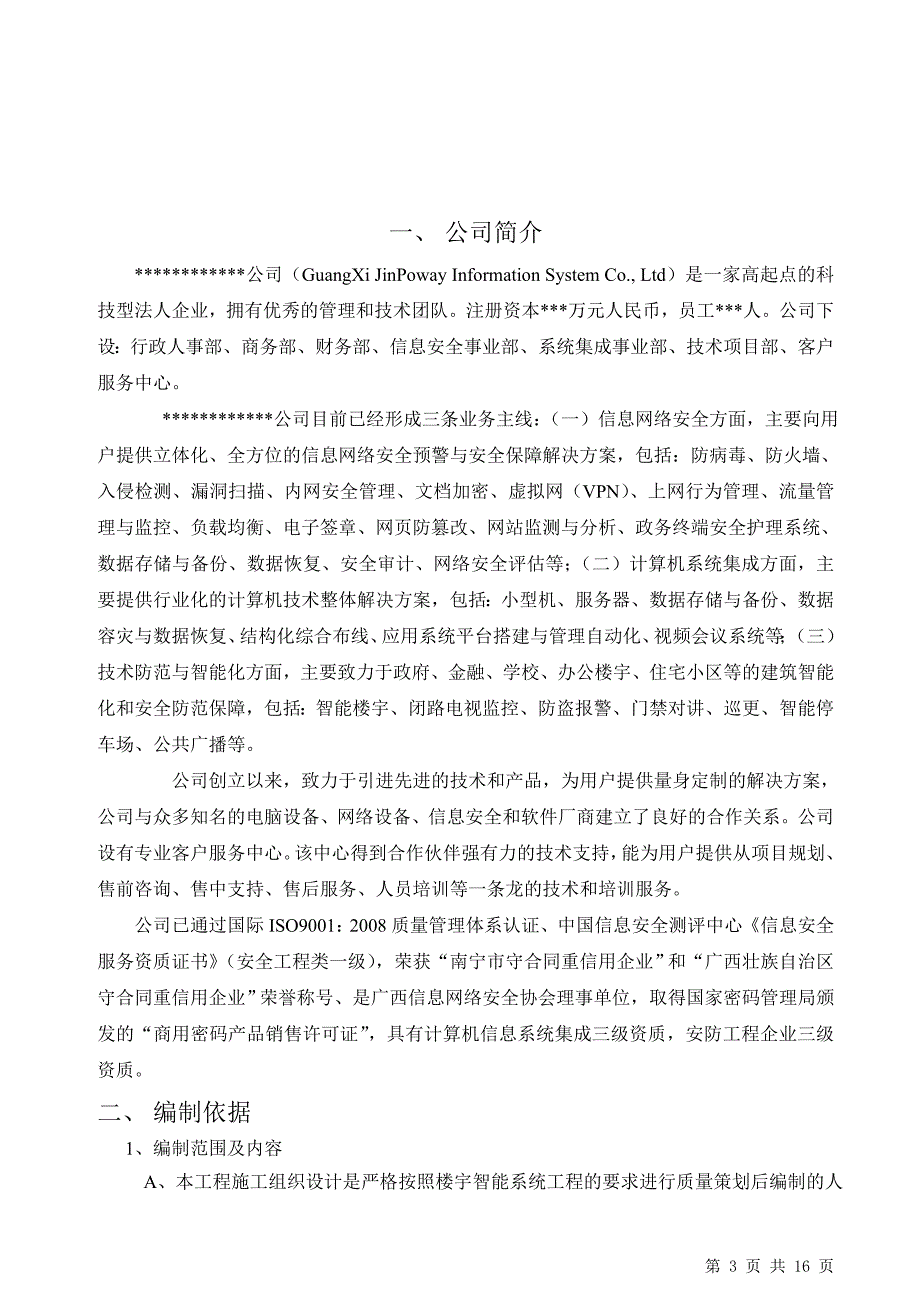

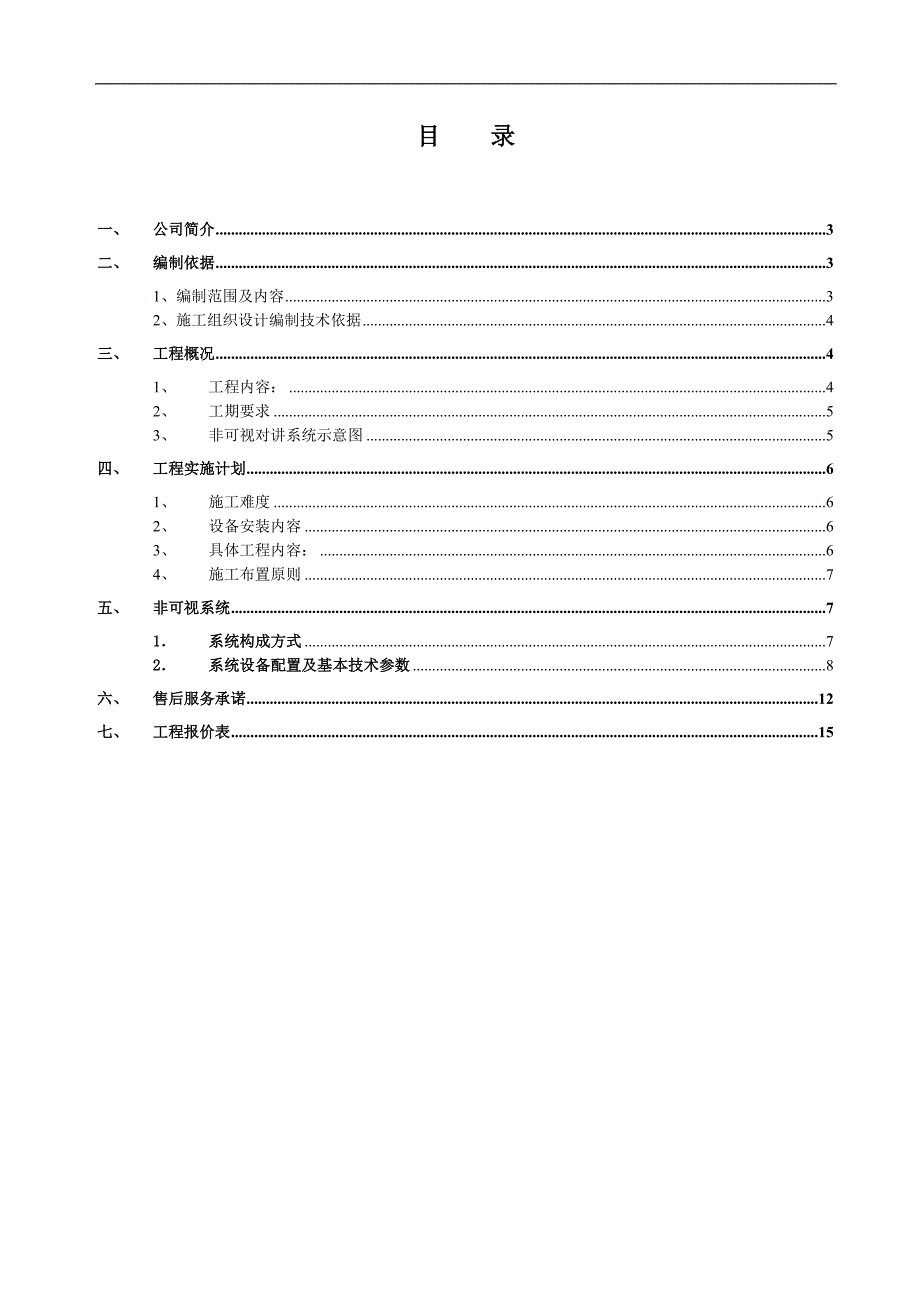

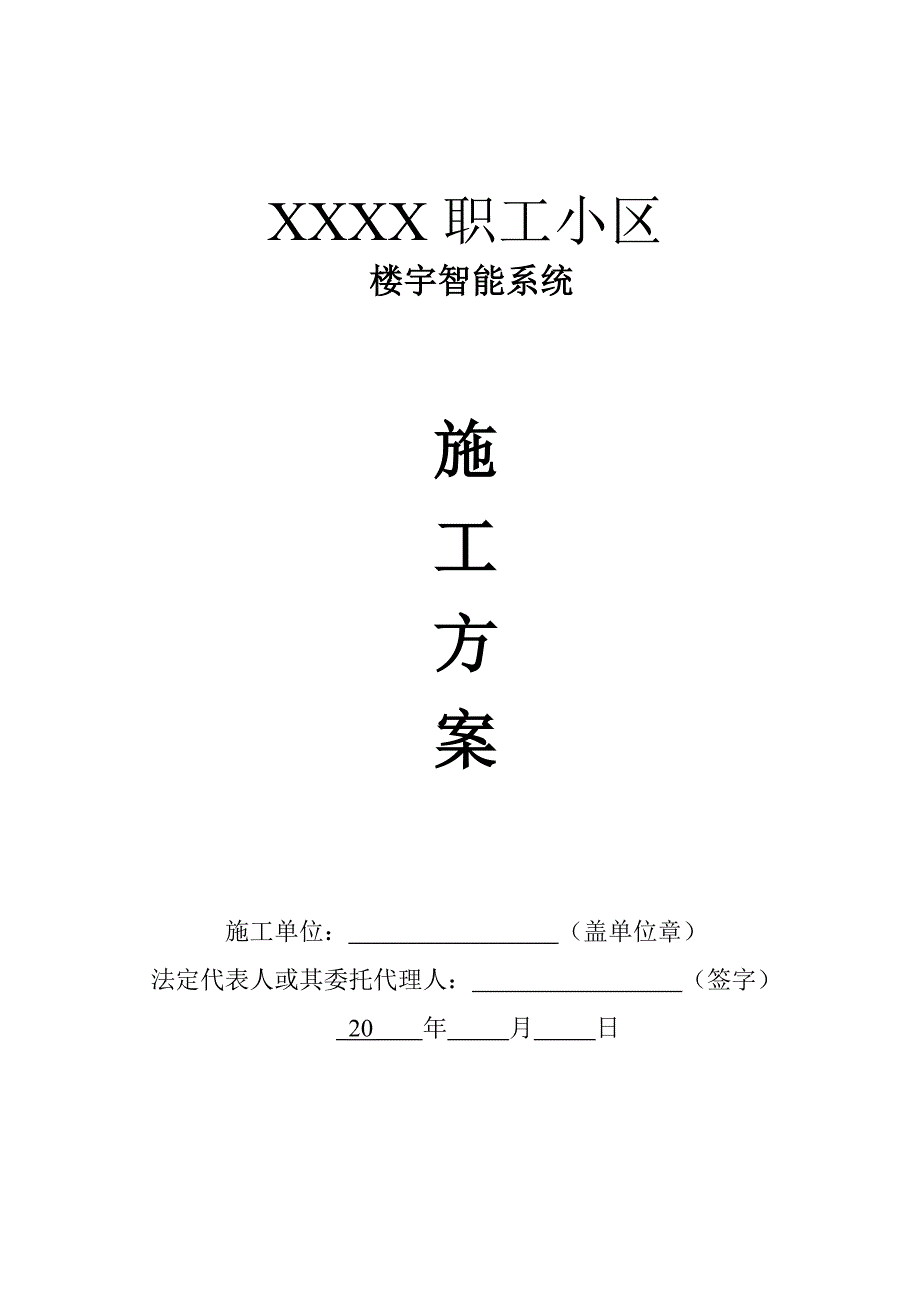

1、XXXX职工小区 楼宇智能系统施工方案施工单位: (盖单位章)法定代表人或其委托代理人: (签字) 20 年 月 日目 录一、公司简介3二、编制依据31、编制范围及内容32、施工组织设计编制技术依据4三、工程概况41、工程内容:42、工期要求53、非可视对讲系统示意图5四、工程实施计划61、施工难度62、设备安装内容63、具体工程内容:64、施工布置原则7五、非可视系统71系统构成方式72系统设备配置及基本技术参数8六、售后服务承诺12七、工程报价表15一、 公司简介*公司(GuangXi JinPoway Information System Co., Ltd)是一家高起点的科技型法人企业,

2、拥有优秀的管理和技术团队。注册资本*万元人民币,员工*人。公司下设:行政人事部、商务部、财务部、信息安全事业部、系统集成事业部、技术项目部、客户服务中心。 *公司目前已经形成三条业务主线:(一)信息网络安全方面,主要向用户提供立体化、全方位的信息网络安全预警与安全保障解决方案,包括:防病毒、防火墙、入侵检测、漏洞扫描、内网安全管理、文档加密、虚拟网(VPN)、上网行为管理、流量管理与监控、负载均衡、电子签章、网页防篡改、网站监测与分析、政务终端安全护理系统、数据存储与备份、数据恢复、安全审计、网络安全评估等;(二)计算机系统集成方面,主要提供行业化的计算机技术整体解决方案,包括:小型机、服务器

3、、数据存储与备份、数据容灾与数据恢复、结构化综合布线、应用系统平台搭建与管理自动化、视频会议系统等;(三)技术防范与智能化方面,主要致力于政府、金融、学校、办公楼宇、住宅小区等的建筑智能化和安全防范保障,包括:智能楼宇、闭路电视监控、防盗报警、门禁对讲、巡更、智能停车场、公共广播等。 公司创立以来,致力于引进先进的技术和产品,为用户提供量身定制的解决方案,公司与众多知名的电脑设备、网络设备、信息安全和软件厂商建立了良好的合作关系。公司设有专业客户服务中心。该中心得到合作伙伴强有力的技术支持,能为用户提供从项目规划、售前咨询、售中支持、售后服务、人员培训等一条龙的技术和培训服务。公司已通过国际I

4、SO9001:2008质量管理体系认证、中国信息安全测评中心信息安全服务资质证书(安全工程类一级),荣获“南宁市守合同重信用企业”和“广西壮族自治区守合同重信用企业”荣誉称号、是广西信息网络安全协会理事单位,取得国家密码管理局颁发的“商用密码产品销售许可证”,具有计算机信息系统集成三级资质,安防工程企业三级资质。二、 编制依据1、编制范围及内容 A、本工程施工组织设计是严格按照楼宇智能系统工程的要求进行质量策划后编制的人员、机械、材料供应、平衡调配、施工方案、质量要求、进度安排等方面统一进行部署下完成。 B、我公司高度重视本施工组织设计的编制工作,召集曾从事过类似工程工作的技术专家、有关负责人

5、攻克本工程的重点、难点及特殊部位的施工。 C、本着对建设单位负责和资金的合理使用、对工程质量的高度责任感,针对本工程设计特点和使用功能要求,我们编制的原则是:“确保工程质量优、速度快、造价低、操作性强”。同时保证周边和施工现场有良好环境。施工技术,力求本方案重点突出,具有呼应性、针对性和可操作性。2、施工组织设计编制技术依据全国住宅居住区智能化系统示范工程建设要求与技术导则智能建筑设计标准(GB/T50314-2000)楼宇对讲电控防盗门通用技术条件GA/T 72-94楼宇对讲电控防盗门安全要求(DB/998-92)安全防范工程程序要求(GB-T75-94)建筑智能化系统工程实施及验收规范30

6、MHz1GHz声音和视频信号的电缆分配系统; 中华人民共和国公共安全行业标准GA/T75-94安全防范工程程序与要求;中国民用建筑电气设计规范(JGJ/T16-92)建筑弱电工程设计手册重庆市公共安全技术防范管理规定安全防范工程费用概预算编制方法GA/T70-94;安全防范系统通用图形符号GA/T74-94;施工现场临时用电安全技术防范(JGJ46-88);建筑施工安全检查标准(JGJ59-99);建筑智能化系统工程设计管理暂行规定建设部1997智能建筑设计标准(DBJ08495)上海市建委1996建筑和建筑群综合布线工程设计规范中国工程建设标准协会1997建筑和建筑群综合布线工程施工及验收规

7、范中国工程建设标准协会1997大楼通信综合布线系统(UDT926)邮电部1997三、 工程概况1、 工程内容:工程名称:*职工小区楼宇智能系统整改工程*职工小区共有 *个小区,分别是:*小区、*小区、*小区。 根据甲方要求,本次楼宇智能系统安装项目包括:A、*小区7栋、5栋,*小区20栋,3个单元;总户数为 户,全套更换楼宇非可视对讲系统(含大门、门禁)B、*小区西2栋1单元检查维修信号线;*小区2栋负1楼、4栋1楼和负1楼、5栋负1楼门禁分机重新敷设信号线及电源线C、更换各小区有故障闭门器共;更换合小区有故障入室分机;维修有故障门禁主机;更换有故障的大门电控锁以及有故障的大门门禁分机和电源器

8、(详见施工报价表)2、 工期要求 按总体工程基本要求,以及贵单位针对本项目的计划,要求,总承包施工单位进度要求,制定相应的工期计划,并保证按计划施工,按期保质完成本工程。3、 非可视对讲系统示意图简略示图如下:四、 工程实施计划1、 施工难度 该小区是成熟型楼盘,业主已长时间入住,室内装修已久;重新布置入户线将面临破坏业主的室内装修;为解决不破坏业主室内装修,施工线路作如下调整:A、单元主机至总控室主线使用原有线路。B、楼层解码器至入户分机线可使用原有线路。2、 设备安装内容 该工程是针对一个现代化的建筑,共有入户 个信息点,涉及5个小区共19栋楼的。水平语音线采用超5类4对屏蔽双绞线,水平数

9、据线选用六类4对屏蔽双绞线。均采用天井线路入户通道。3、 具体工程内容:A、 配合甲方确定配线间的位置及设备摆放位置,并达到布线施工要求。B、 确定信息点在房间的具体位置,及从配线间到信息点的走线路径,做到路由最短、施工方便、布线规范。C、 与甲方配合进行测试、验收、系统开通。4、 施工布置原则A、保证质量、保证工期,在人力、物力、工具等方面给布线施工以充分的保证。B、有专业技术人员协调、指导施工人员搞好施工,并做好各方面的协调、配合工作。C、推广先进的施工方法、使用先进的施工工具。D、施工时应有秩序,组织分散施工。提高工作效率。保证工程工期。E、双方项目负责人联合及时处理工程项目出现的任何情

10、况。F、双方单位凡与此项目有关人员,均应为该项目的顺利进展提供方便。本系统中的任何设备及线路安装调试以后,均需进行严格的标准测试。在整个系统安装调试完毕后,必须进行严格的集成测试,在未通过测试之前不可进入下一道工序。五、 非可视系统非可视楼宇对讲安全防范管理系统的组成是非常简单,系统简洁经济实用。系统是由各单元独立的楼宇非可视对讲系统构成,单元楼宇对讲系统的基本组成方式由三部分组成,如下图:层间解码器器电源室内分机室外主机机室外主机:访客联系住户的主要设备,具有门控功能,一户一键操作使用特别方便。一个出入口一台。电源: 对讲系统供电用,具有后备电源功能,通常一个单元一台。层间解码器: 安装在层

11、间的设备,系统层间解码,层间隔离。室内机:住户确认来访者身份遥控开启楼下大门的设备。一户一般为一台,也可以多台并用。1 系统构成方式本项目是非联网非可视对讲系统。在单元楼前处安装室外主机和电源,室内安装分机,层间安装层间隔离器。系统安装方便,功能简洁,布线简单,给施工、维修带来极大的方便。非可视对讲系统主要有以下功能特点:A. 安装方便,布线简单:给施工、维修带来极大的方便。B. 操作方便:直接在门口机上按住户的房号键即可以呼叫。C. 系统配置设备少,简单方便。D. 操作部件:既美观大方又持久耐用。 2 系统设备配置及基本技术参数根据小区住宅情况和要求,按客户要求采用珠安电子科技有限公司的数码

12、对讲产品。根据小区的实际情况,有施工需要的共分19栋楼,20个单元,1286户,其中三个单元需要全套更换对讲门禁系统,每单元门口安装一台ZA-6332A数码非可视主机,楼内住户每户安装一台ZA-931MF非可视对讲分机。每层安装层间解码器,低层每单元安装一台ZA-988电源。本系统主要由住户室内分机、单元楼非可视对讲门口机、电源、层间解码器等和连接电缆等组成。现特为此系统设备具体介绍如下: 2.1 珠安 ZA-6332非可视主机:功能特点: 码式或直按式可选用,布线方式采用总线三线制,需对号连接; 备六种房号模式; 具有密码开锁功能; 门口机按键采用透明按键,在使用过程中不会出现卡键、死键、按

13、键不灵等 现象,坚固耐用; 数码式最大容量80户。基本技术参数拨号方式:34键呼叫 总线:5芯工作电压:DC13V10 功耗:静态100mA 工作温度:-40+702.2 珠安 ZA-931MF室内对讲分机:1、能接收门口主机的呼叫对讲2、可以遥控开启门口机电源频率响应:3003400Hz 3db音频输出不失真功率:5mW湿 度:45%95%工作电压:DC18V 10%工作温度:-10+552.3 ZA-988F分层解码器ZA-988F 解码器用于层间解码、信号切换、分机的故障隔离等。可以使物美价廉的非可视直按分机直接接入系统中使用。基本功能1、 层号和分机的编码。2、 分机呼叫、声音、视频等

14、信号的切换.。3、 分机边的信号和故障隔离4、 分机到主机的信号转换。基本技术参数1、工作电压:DC13V10%2、工作电流:20 Ma3、1路进2路出/1路进4路出2.4 珠安 ZA-988 电源:具有过压、过流、过放电及短路保护,停电后延时供电输入电压:AC/220V10%,提供门口主机及电控锁电源输出电压:DC/13.5V可调输出电流:1A功率:20W 使用方法:红色线为+、黑色线为-2.5 电锁(根据实际情况选择):电锁按控制方式不同可分为电插锁、电锁口和磁力锁。电插锁安装于上门框,适用于单向开或双向开门,断电开或断电闭门可选取,磁力锁同电插锁安装于上门框,适用于单向开门,开门方式为断电开门。电锁口安装于门框侧面,断电开或断电闭门可选。本方案中以EC-235电插锁为例对其性能参数作简要介绍:电气性能与参数: 工作电压:10-18V DC 最大压降:1V DC 瞬时电流:1.5A 通电时间:0.25秒 开锁功率:4W 电源线路电阻:1.5欧姆 开锁线路电阻:6欧姆
