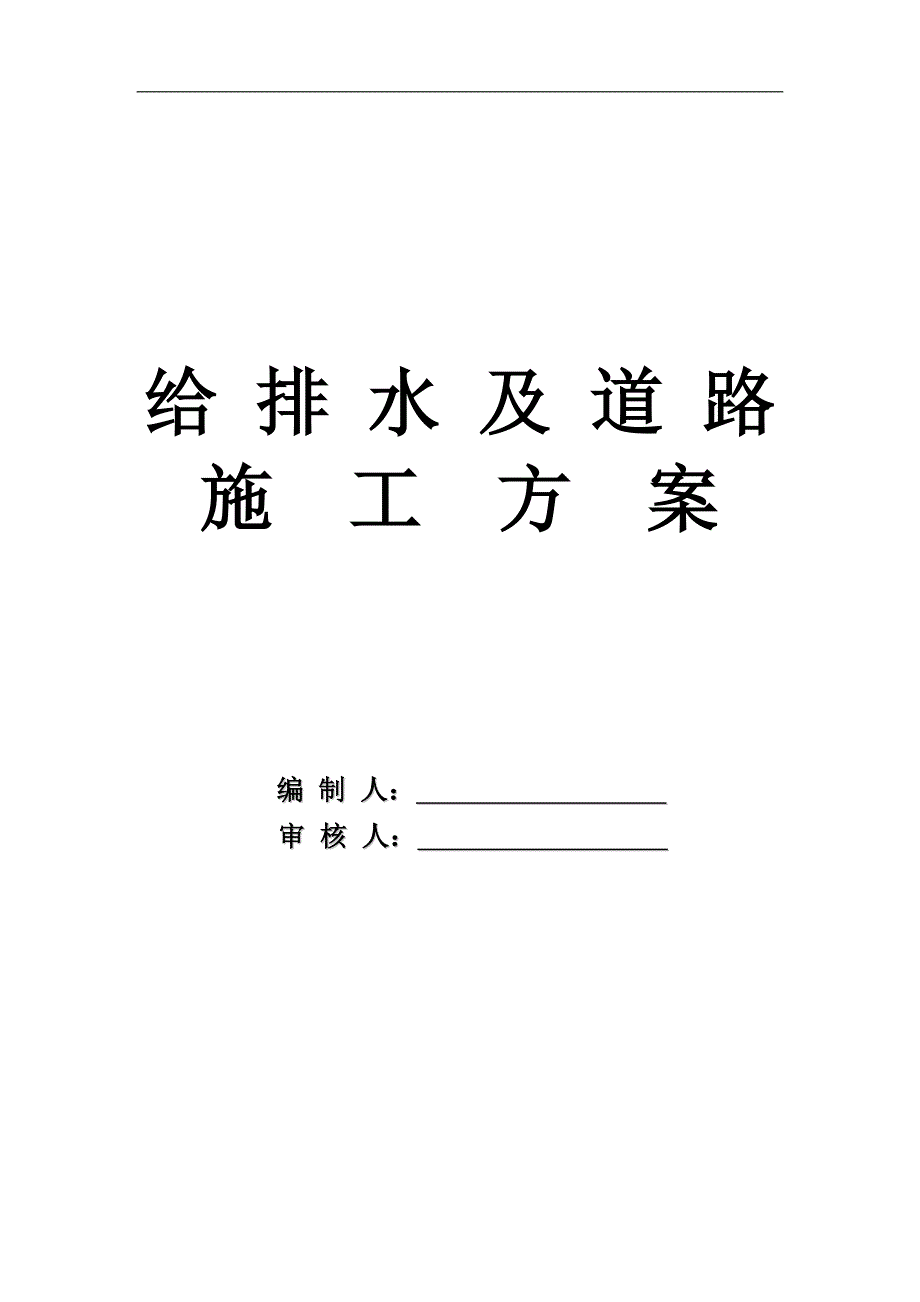

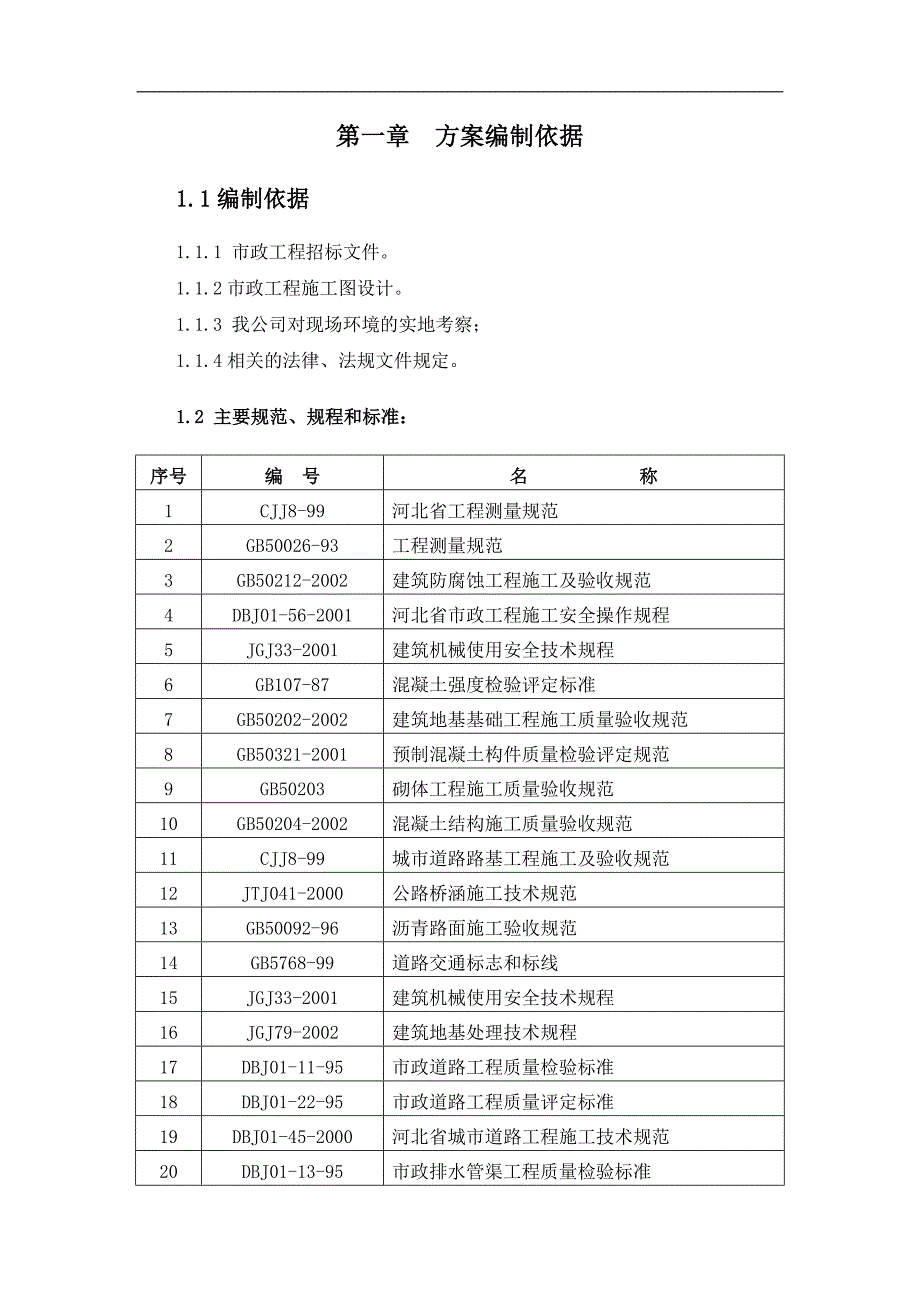

1、给 排 水 及 道 路施 工 方 案编 制 人： 审 核 人： 第一章 方案编制依据1.1编制依据1.1.1 市政工程招标文件。1.1.2市政工程施工图设计。1.1.3 我公司对现场环境的实地考察；1.1.4相关的法律、法规文件规定。1.2 主要规范、规程和标准：序号编 号名 称1CJJ8-99河北省工程测量规范2GB50026-93工程测量规范3GB50212-2002建筑防腐蚀工程施工及验收规范4DBJ01-56-2001河北省市政工程施工安全操作规程5JGJ33-2001建筑机械使用安全技术规程6GB107-87混凝土强度检验评定标准7GB50202-2002建筑地基基础工程施工质量验收
2、规范8GB50321-2001预制混凝土构件质量检验评定规范9GB50203砌体工程施工质量验收规范10GB50204-2002混凝土结构施工质量验收规范11CJJ8-99城市道路路基工程施工及验收规范12JTJ041-2000公路桥涵施工技术规范13GB50092-96沥青路面施工验收规范14GB5768-99道路交通标志和标线15JGJ33-2001建筑机械使用安全技术规程16JGJ79-2002建筑地基处理技术规程17DBJ01-11-95市政道路工程质量检验标准18DBJ01-22-95市政道路工程质量评定标准19DBJ01-45-2000河北省城市道路工程施工技术规范20DBJ01-

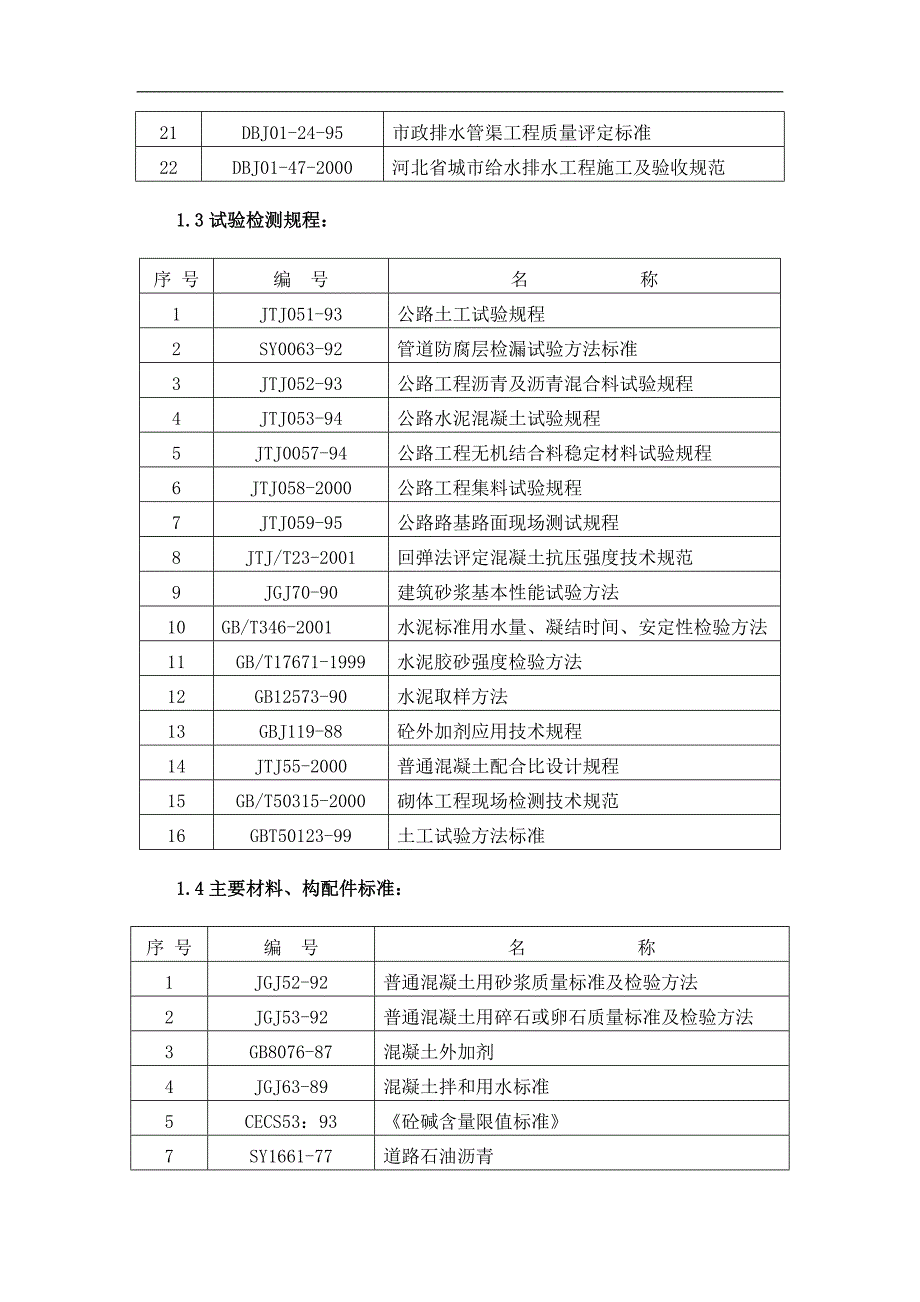

3、13-95市政排水管渠工程质量检验标准21DBJ01-24-95市政排水管渠工程质量评定标准22DBJ01-47-2000河北省城市给水排水工程施工及验收规范1.3试验检测规程：序 号编 号名 称1JTJ051-93公路土工试验规程2SY0063-92管道防腐层检漏试验方法标准3JTJ052-93公路工程沥青及沥青混合料试验规程4JTJ053-94公路水泥混凝土试验规程5JTJ0057-94公路工程无机结合料稳定材料试验规程6JTJ058-2000公路工程集料试验规程7JTJ059-95公路路基路面现场测试规程8JTJ/T23-2001回弹法评定混凝土抗压强度技术规范 9JGJ70-90建筑砂
4、浆基本性能试验方法10GB/T346-2001水泥标准用水量、凝结时间、安定性检验方法11GB/T17671-1999水泥胶砂强度检验方法12GB12573-90水泥取样方法13GBJ119-88砼外加剂应用技术规程14JTJ55-2000普通混凝土配合比设计规程15GB/T50315-2000砌体工程现场检测技术规范16GBT50123-99土工试验方法标准1.4主要材料、构配件标准：序 号编 号名 称1JGJ52-92普通混凝土用砂浆质量标准及检验方法2JGJ53-92普通混凝土用碎石或卵石质量标准及检验方法3GB8076-87混凝土外加剂4JGJ63-89混凝土拌和用水标准5CECS53
5、：93砼碱含量限值标准7SY1661-77道路石油沥青8京02SJ41非粘土砖9DBJ01-6-90商品混凝土质量管理规程第二章 工程概况2.1.工程简介2.1.1.工程名称方正应郡小区给、排水管道及道路工程2.1.3.工期要求本工程合同约定工期为72天，给水、雨污水、道路工程业主要求开工日期为2011年9月19日，竣工日期为2011年11月30日，共计72日历天，我公司承诺响应该工期要求。2.1.4.工程位置及内容 方正英郡小区位于固安县城南侧，本工程为室外给水、雨污水及道路配套市政工程。（1）道路工程本合同段工程道路施工范围为：园区内所有沥青混凝土道路铺设，沥青砼路面路缘石安装；旧路面的破
6、碎与拆除。 新建路面结构设计如下：路面结构总厚度为39cm，从上向下结构做法依次为：细粒式沥青混凝土AC-13C 4cm乳化沥青透层石灰粉煤灰稳定砂砾 15cm 灰土（12） 20cm（2）给排水工程本合同段雨污水工程范围包括：园区范围内给排水水工程、化粪池工程、管沟、各类检查井工程、各系统管道与进出户管接驳工程、雨水口及连接管工程；。主要工程形式及做法管道本工程雨污水管道采用HDPE双壁波纹管，管径D300mmD600mm。基础采用200mm厚中粗砂垫层第三章 主要项目施工方案和技术措施3.1.测量控制3.1.1.测量人员及仪器的配置（1）人员配备：项目部内成立专业测量队，专业测量队由技质部
7、直接领导，对全项目测量工作负全责。测量人员必须持证上岗，有丰富的工程测量施工经验。（2）测量仪器配置：全站仪1台，经纬仪2台，水准仪4台，30m钢卷尺4把，铝合金塔尺6把，5m钢卷尺15把。所使用测量仪器均须经过专业检测部门检定，且在有效期内，检测合格证的复印件交监理单位一份，现场自存一份，使用的仪器设立计量台账。3.1.2.平面控制网（1）依据中华人民共和国国家标准工程测量规范、招标中对测量精度要求，建立场区平面控制网，目的主要是加密各高级导线点，以满足施工测量的平面控制的需要。（2）控制导线网测设所用仪器为索佳SCT1010全站仪，其精度为测角精度2”，测距精度：棱镜（2mm+2ppmD）
8、，发射片（4mm+3ppmD）。（3）施工前由测量人员利用全站仪对业主、测绘院提供的平面坐标点、高程点进行复测，并对场区内的现况地面标高统一复测。（4）在道路起点沿道路方向左侧红线外利用全站仪布设一闭合导线，作为以后施工的首级控制点。施工测量平面控制网，导线技术指标按一级导线要求执行。（即：导线边长300m，方位角闭合差为10n1/2，相对闭合差1/15000）。（5）控制点的选择考虑便于长期保存，既要满足精度要求、分布均匀方便施工，还要考虑加密控制点的布设，对于重点平面控制点及高程控制点采用浇注混凝土墩进行加固保护（混凝土墩深1m，长和宽各0.6m），并检查控制点的变化情况，如有异常及时予以
9、调整或平差。（6）随着工程各项工作的进一步展开，为了更好的控制各构筑物的平面位置，在首级控制点的基础上，进行加密控制点的布设。加密点布设成闭合导线和附合导线，并且加密点药随时与首级控制点进行校核。（7）所有内业成果报监理工程师审批后方可投入工程使用。3.1.3.高程控制网（1）高程控制与平面控制同步进行，待复测测绘院提供的高程控制点经监理工程师审批后，按二等水准技术要求将高程传至各个平面坐标点上。（2）结合本工程的实际情况在施工过程中可建立临时水准点。临时水准点要选在牢固且不易破坏的地方，当施工过程中水准点不得不被破坏时，及时将其引测至稳固的地方，保证精度与原有水准点等级相同。（3）在施工过程
10、中，在使用任何水准点之前必须进行复测，检查水准点是否可靠。3.1.4.道路控制（1）道路高程控制 采用高程控制点直接对道路高程进行控制，如较远可适当加密，加密水准点时采用附合导线，用水准仪往返观察各一次，往返误差不得大于12L1/2mm（L为路线长，以km计）。精度合格后，作为线路高程控制点。 路基施工时，用线路高程控制点在路基外侧实测高程控制木桩，每10m设置一桩，路基的填、挖各层结构施工时，以高程控制木桩为依据，复杂地段进行加密。高程控制木桩定时复测。（2）道路中线控制 道路中线控制点，一般从平面控制点直接放样。如平面控制点间距较长时，在中间适当位置加放支点，加放支点时应用双极坐标串测。所
11、加支点，每站测角时采用全圆观测法，内外角各观测两测回，结果取中数，距离在同一站上观测四次取平均数。 道路中线控制点一般控制线路的整桩号，桩号间距直线上不大于100m。中线控制点采用极坐标法放样，测设完毕后，将其中联成附合导线形式的线路中线，并进行线路中线测量。线路中线用全站仪施测，左右角各观测两测回，左、右角平均之和与360较差应小于5，在不具备通视的地段，按上述办法分段测设，但在恢复通视后，按照上述操作过程将分段线路联测，以确保全线贯通的准确性。线路中线联测完毕后对中线控制点采用严密平差，各相邻点间纵横向中点差不超过：直线：纵向为10mm，横向为5mm。曲线：纵向为5mm，曲线段小于60m时
12、横向为3mm，大于60m时横向5mm。3.1.5.在施工过程中主要对以下工序进行测量控制：（1）道路工程：控制路基、基层、面层、路缘石及方砖步道的高程、横纵坡度及道路中心线位置。（2）管线工程：控制沟槽开挖时的上口开挖线、管道轴线及槽底高程、管线安装过程中的方向及高程，严格控制检查井的平面位置。3.2.给排水管道工程3.2.1.施工测量排水管线开工前必须复测地下旧有管线的平面位置及高程，在确认无误后再进行新建管线的施工。管线开挖前测定管线中线，建立临时水准点，根据挖深及土质情况，放出上口线，对在起点、终点、平面折点、纵向折点击直线段的控制点测设中心桩，在挖槽见底前与管道安装前及时复测管道中心线
13、位置及高程。3.2.2.开槽（1）本工程雨污水中线间距为1.8米，因此采用合槽施工。开槽前测设出开槽边线，确定沟槽断面，开挖时将回填用土在指定地点存放成大堆，旧路材料一律运出。（2）由于雨污水槽深在1.0m3.0m之间，因此根据开槽深度小于等于5米时边坡取1：0.33。（3）槽边1.5m范围内严禁堆土、卸料或行使重车，并设牢固的安全护栏。（4）开槽完成后，约请监理单位、设计单位验槽，对于回填土、软土等不良地质地段以及肥槽地段，按设计单位意见进行地基处理后方可进入下道工序。（5）沟槽土方运输存放，沟槽开挖土方按好土，腐殖土及渣土等分类存放。序号项目允许偏差（mm）检验频率检验方法范围点数1槽底高
14、程020两井之间3用水准仪具量测2槽底中线两侧宽度不小于规定两井之间6挂中心线用尺量每侧计三点外观鉴定：不扰动槽底土壤，如发生超挖，应按规定处理。槽底不得受水浸泡。沟槽边坡平整且不陡于规定的要求。3.2.3砂垫层（1）沟槽检验合格后，铺筑砂垫层。雨污水管道均采用20cm厚砂垫层。砂垫层采用粗、中砂，天然级配砂石最大粒径不得大于32mm，粒径大于1.0厘米的石子不得超过10%，不得含有草根等杂物。（2）碎石粒径不得大于25mm，回填粗砂至管道管顶以上20cm。（3）砂垫层应使用平板振捣器夯实，其密实度不小于90%。3.2.4.承插HDPE双壁波纹管管道安装 （1）管材质量要求：管道安装所用的HDPE双壁波纹管，必须符合管材质量标准，并附管材质量检测报告（内压、外压试验）及质量证明书，并将本工程所用管材上报市质检站备案。现场管材进行外观检查，管
