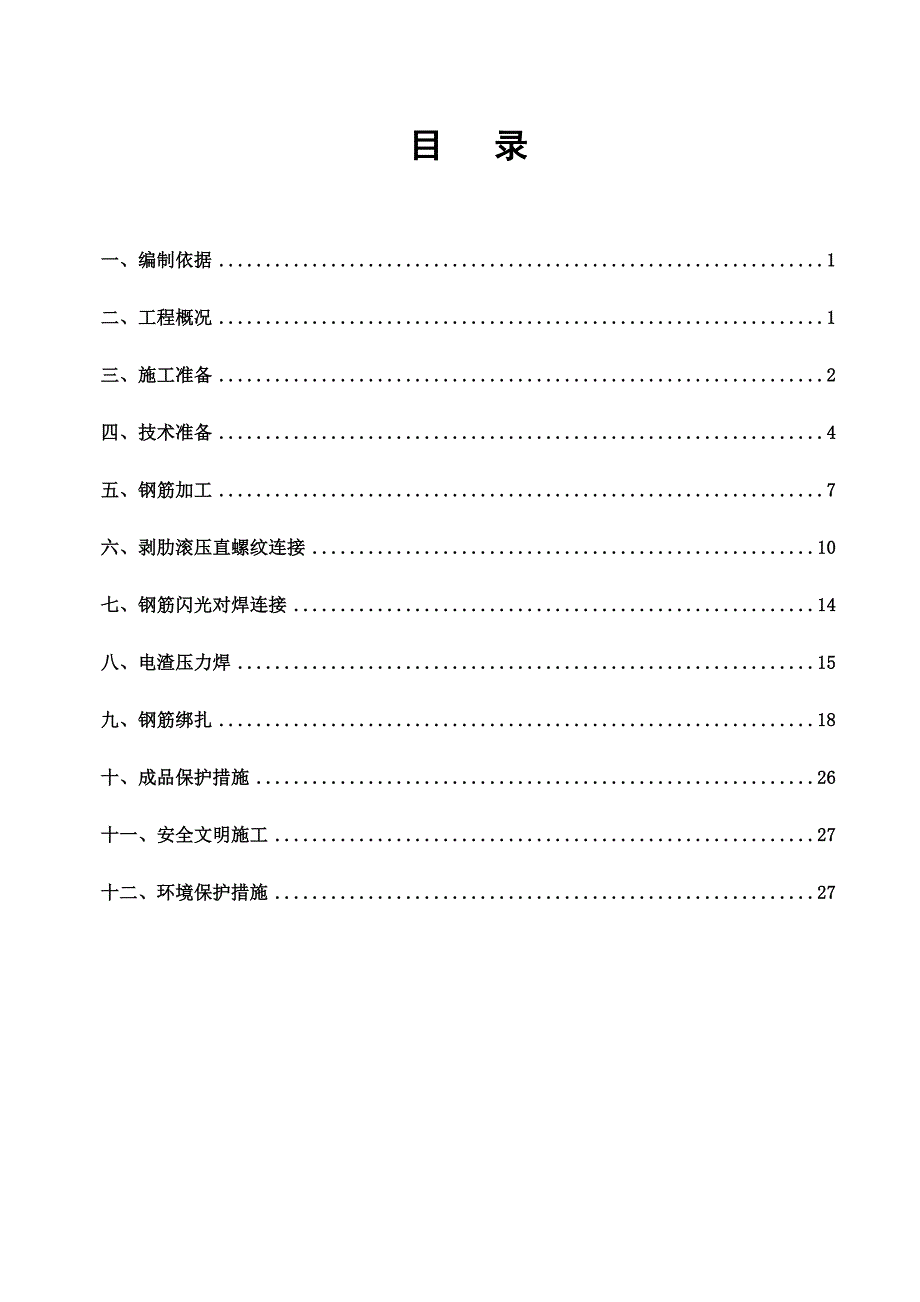

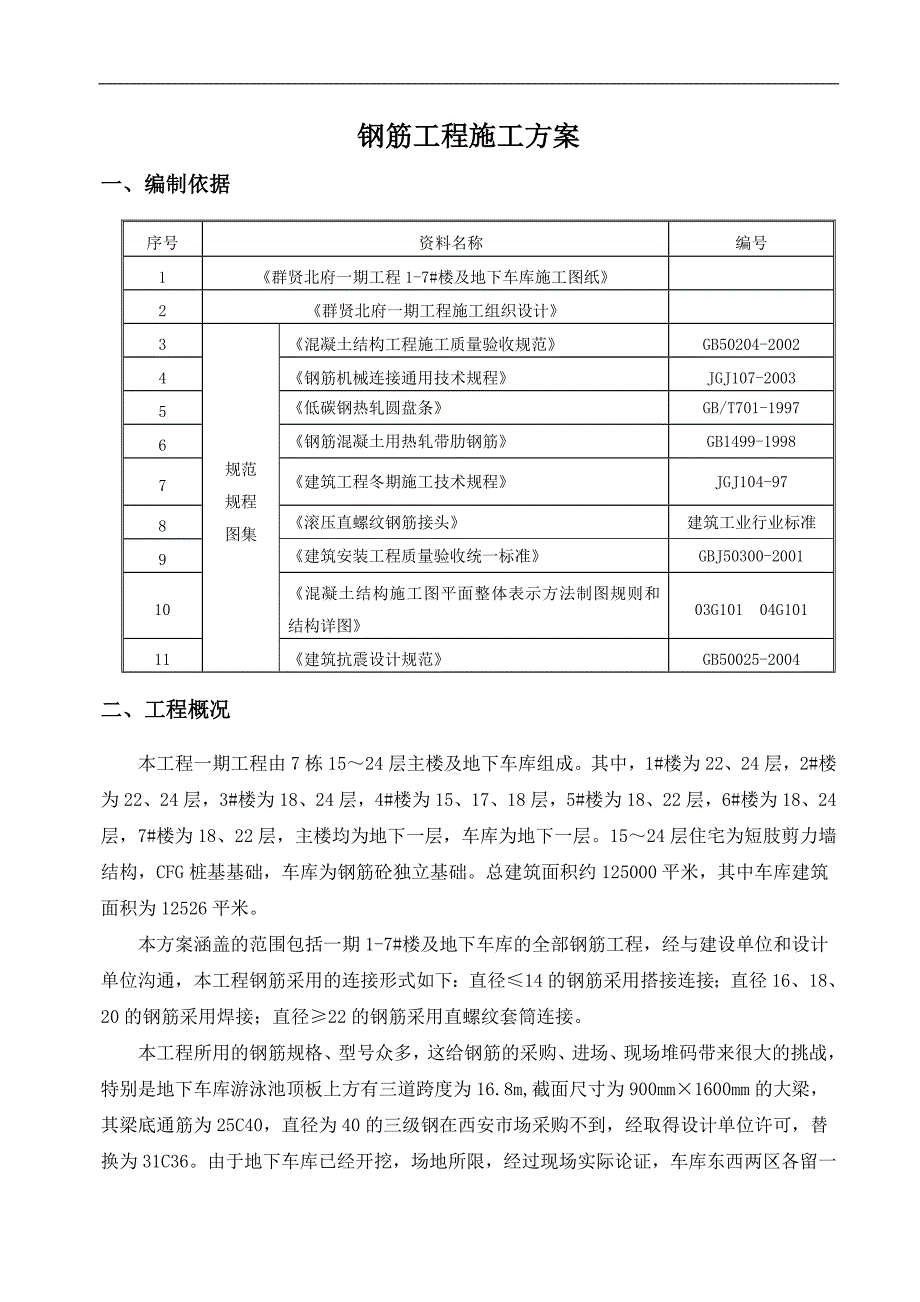

1、目 录一、编制依据1二、工程概况1三、施工准备2四、技术准备4五、钢筋加工7六、剥肋滚压直螺纹连接10七、钢筋闪光对焊连接14八、电渣压力焊15九、钢筋绑扎18十、成品保护措施26十一、安全文明施工27十二、环境保护措施27钢筋工程施工方案一、编制依据序号资料名称编号1群贤北府一期工程1-7#楼及地下车库施工图纸2群贤北府一期工程施工组织设计3规范规程图集混凝土结构工程施工质量验收规范GB50204-20024钢筋机械连接通用技术规程JGJ107-20035低碳钢热轧圆盘条GB/T701-19976钢筋混凝土用热轧带肋钢筋GB1499-19987建筑工程冬期施工技术规程JGJ104-978滚压
2、直螺纹钢筋接头建筑工业行业标准9建筑安装工程质量验收统一标准GBJ50300-200110混凝土结构施工图平面整体表示方法制图规则和结构详图03G101 04G10111建筑抗震设计规范GB50025-2004二、工程概况本工程一期工程由7栋1524层主楼及地下车库组成。其中，1#楼为22、24层，2#楼为22、24层，3#楼为18、24层，4#楼为15、17、18层，5#楼为18、22层，6#楼为18、24层，7#楼为18、22层，主楼均为地下一层，车库为地下一层。1524层住宅为短肢剪力墙结构，CFG桩基基础，车库为钢筋砼独立基础。总建筑面积约125000平米，其中车库建筑面积为12526
3、平米。本方案涵盖的范围包括一期1-7#楼及地下车库的全部钢筋工程，经与建设单位和设计单位沟通，本工程钢筋采用的连接形式如下：直径14的钢筋采用搭接连接；直径16、18、20的钢筋采用焊接；直径22的钢筋采用直螺纹套筒连接。本工程所用的钢筋规格、型号众多，这给钢筋的采购、进场、现场堆码带来很大的挑战，特别是地下车库游泳池顶板上方有三道跨度为16.8m,截面尺寸为900mm1600mm的大梁，其梁底通筋为25C40，直径为40的三级钢在西安市场采购不到，经取得设计单位许可，替换为31C36。由于地下车库已经开挖，场地所限，经过现场实际论证，车库东西两区各留一块后浇作为钢筋的加工区和集中堆码区，车库

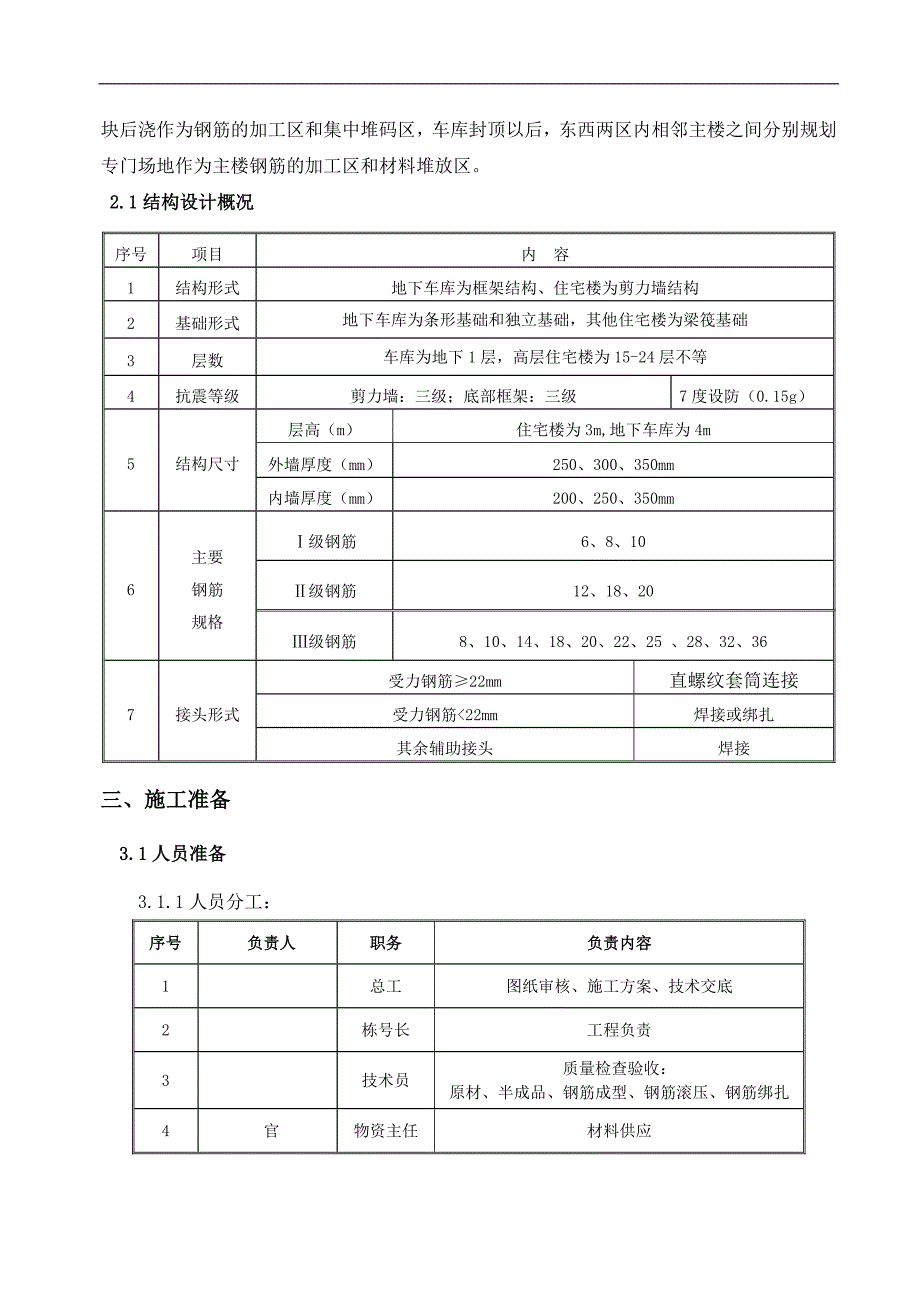

4、封顶以后，东西两区内相邻主楼之间分别规划专门场地作为主楼钢筋的加工区和材料堆放区。2.1结构设计概况序号项目内 容1结构形式地下车库为框架结构、住宅楼为剪力墙结构2基础形式地下车库为条形基础和独立基础，其他住宅楼为梁筏基础3层数车库为地下1层，高层住宅楼为15-24层不等 4抗震等级剪力墙：三级；底部框架：三级7度设防（0.15g）5结构尺寸层高（m）住宅楼为3m,地下车库为4m外墙厚度（mm）250、300、350mm内墙厚度（mm）200、250、350mm6主要钢筋规格级钢筋6、8、10级钢筋12、18、20级钢筋8、10、14、18、20、22、25 、28、32、367接头形式受力钢
5、筋22mm 直螺纹套筒连接受力钢筋25mm时，其最小锚固长度应按表中数值乘以1.1采用HPB23531d27d24d22d20dHRB33540d33d30d27d25dHRB400 RRB40047d40d36d33d30d纵向受拉钢筋的最小锚固长度LaE(mm)钢筋类型混凝土强度等级备注C20C25C30C35C40当钢筋直径d25mm时，其最小锚固长度应按表中数值乘以1.1采用HPB23533d29d26d24d21dHRB33542d35d32d29d27dHRB400 RRB40050d42d38d35d32d受拉钢筋搭接长度修正系数同一连接区段内钢筋搭接接头面积百分率（%）2550100搭接长度修正
