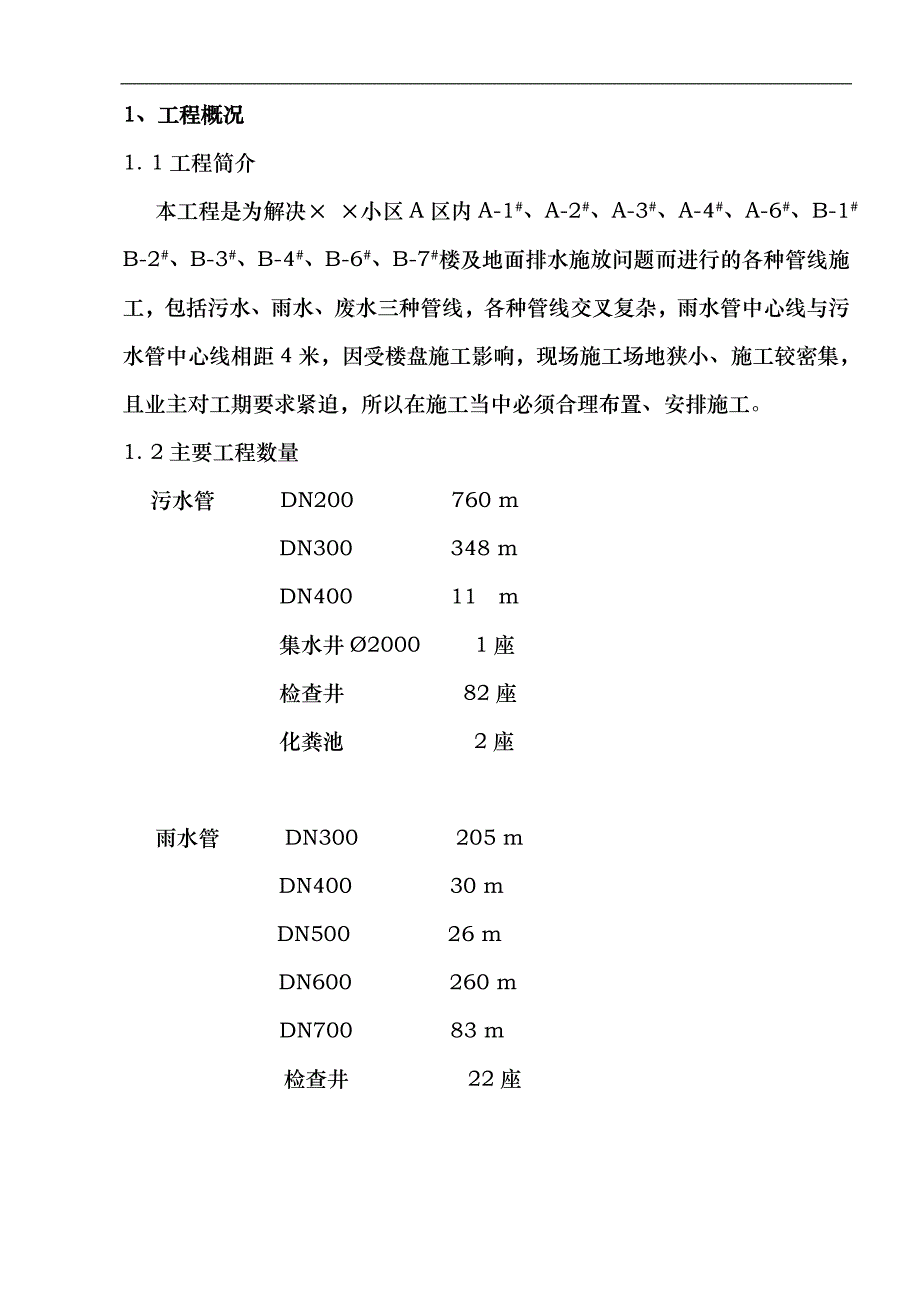

1、1、工程概况1. 1工程简介 本工程是为解决 小区A区内A-1#、A-2#、A-3#、A-4#、A-6#、B-1# B-2#、B-3#、B-4#、B-6#、B-7#楼及地面排水施放问题而进行的各种管线施工，包括污水、雨水、废水三种管线，各种管线交叉复杂，雨水管中心线与污水管中心线相距4米，因受楼盘施工影响，现场施工场地狭小、施工较密集，且业主对工期要求紧迫，所以在施工当中必须合理布置、安排施工。1. 2主要工程数量 污水管 DN200 760 mDN300 348 mDN400 11 m集水井2000 1座检查井 82座化粪池 2座 雨水管 DN300 205 mDN400 30 m DN50

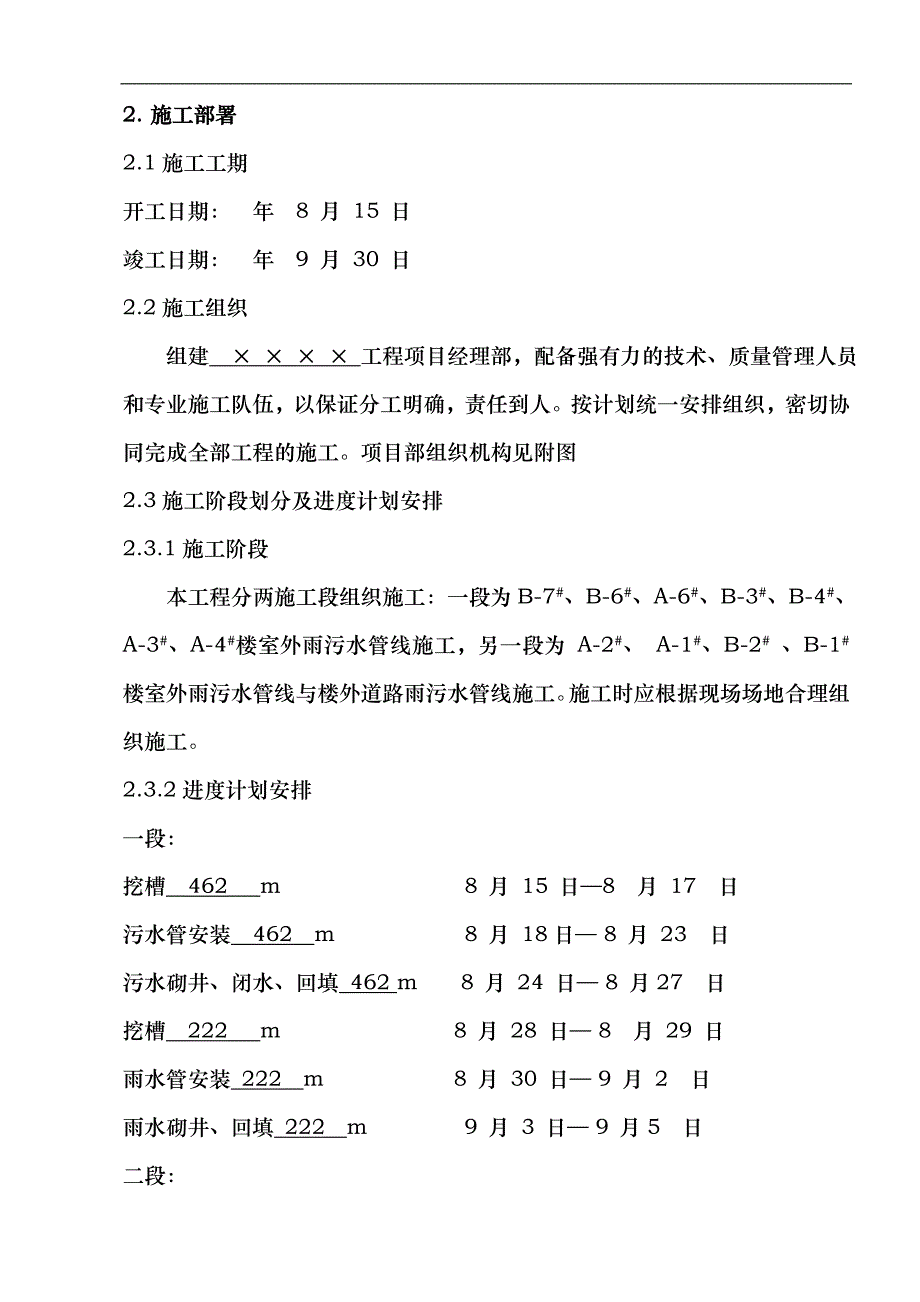

2、0 26 mDN600 260 mDN700 83 m 检查井 22座 2. 施工部署2.1施工工期开工日期： 年 8 月 15 日竣工日期： 年 9 月 30 日2.2施工组织组建 工程项目经理部，配备强有力的技术、质量管理人员和专业施工队伍，以保证分工明确，责任到人。按计划统一安排组织，密切协同完成全部工程的施工。项目部组织机构见附图2.3施工阶段划分及进度计划安排2.3.1施工阶段 本工程分两施工段组织施工：一段为B-7#、B-6#、A-6#、B-3#、B-4#、A-3#、A-4#楼室外雨污水管线施工，另一段为 A-2#、 A-1#、B-2# 、B-1#楼室外雨污水管线与楼外道路雨污水管

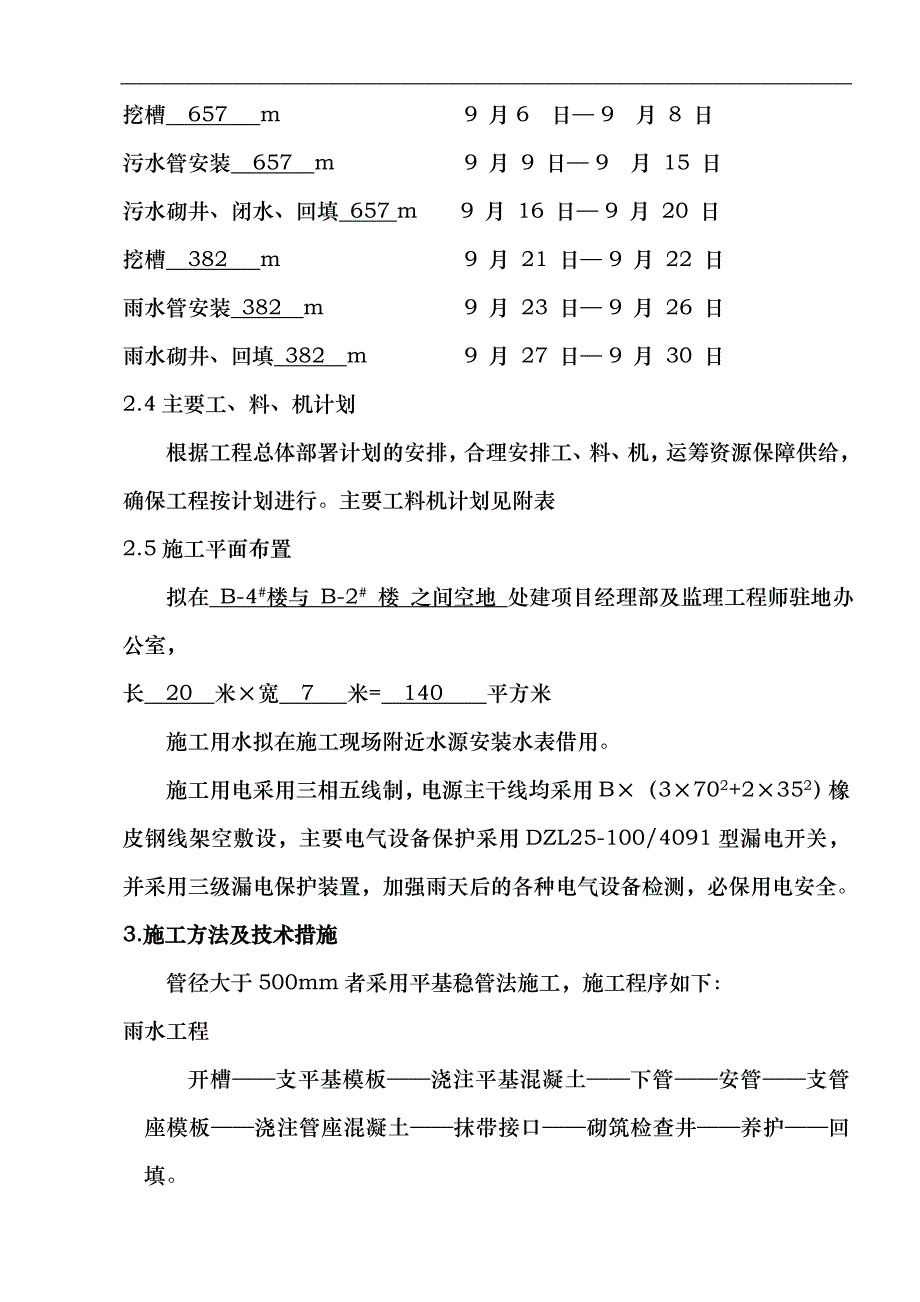

3、线施工。施工时应根据现场场地合理组织施工。2.3.2进度计划安排一段：挖槽 462 m 8 月 15 日8 月 17 日污水管安装 462 m 8 月 18日 8 月 23 日污水砌井、闭水、回填 462 m 8 月 24 日 8 月27 日挖槽 222 m 8 月 28 日 8 月 29 日雨水管安装 222 m 8 月 30 日 9 月 2 日雨水砌井、回填 222 m 9 月 3 日 9 月5 日二段：挖槽 657 m 9 月6 日 9 月 8 日污水管安装 657 m 9 月 9 日 9 月 15 日污水砌井、闭水、回填 657 m 9 月 16 日 9 月 20 日挖槽 382 m
4、9 月 21 日 9 月 22 日雨水管安装 382 m 9 月 23 日 9 月 26 日雨水砌井、回填 382 m 9 月 27 日 9 月 30 日2.4主要工、料、机计划根据工程总体部署计划的安排，合理安排工、料、机，运筹资源保障供给，确保工程按计划进行。主要工料机计划见附表2.5施工平面布置拟在 B-4#楼与 B-2# 楼 之间空地 处建项目经理部及监理工程师驻地办公室，长 20 米宽 7 米= 140 平方米 施工用水拟在施工现场附近水源安装水表借用。施工用电采用三相五线制，电源主干线均采用B（3702+2352）橡皮钢线架空敷设，主要电气设备保护采用DZL25-100/4091型
5、漏电开关，并采用三级漏电保护装置，加强雨天后的各种电气设备检测，必保用电安全。3.施工方法及技术措施管径大于500mm者采用平基稳管法施工，施工程序如下：雨水工程开槽支平基模板浇注平基混凝土下管安管支管座模板浇注管座混凝土抹带接口砌筑检查井养护回填。污水工程 开槽支平基模板浇注平基混凝土下管安管支管座模板浇注管座混凝土抹带接口砌筑检查井养护闭水试验回填。管径小于或等于500mm者采用四合一法施工，施工程序如下：雨水工程开槽支基础模板下管 浇注基础混凝土安管抹带接口砌筑检查井养护回填。污水工程开槽支基础模板下管 浇注基础混凝土安管抹带接口砌筑检查井养护闭水试验 回填。 3. 1测量工作3.1.1
6、施工前要对勘测单位所交导线控制点和水准点进行复测、栓桩，补充施工所需的中线桩、水准点，为施工需要所增加的水准点必须与原水准点闭合。要对中线桩，水准点砌砖墩进行保护。3.1.2精度要求a角度测回差15,量距（往返丈量）1/5000。高程：引测施工水准点允许误差为12L mm(L为公里数)。b、管道起点，交点井位及终点相对于附近控制点的定位允许偏差10mm。c、在基槽内侧设高程及坡度控制桩，间距不超过10m。d、在回填土前测出起，终点、交点、井位坐标及管顶高程其高程允许偏差3mm。3.1.3施工测量复核，填写复核记录，存档备查。每完成一道工序应复核验收工序高程。竣工时及时约请有关部门进行竣工测量。
7、3.2 土方施工3.2.1 土方施工采用机械开挖、人工配合的方式进行，在设计槽底以上预留200，由人工清挖，以防地基因机械开挖被扰动，机械挖槽过程中跟槽作业人员要及时切削边坡，必要时支撑。3.2.2沟槽上层杂质土全部外弃，下层土方首先考虑尽量堆于沟槽两侧存放，留足沟槽回填土方，其余存于指定存土点。3.2.3开挖至槽底标高后，按规定要求进行钎探，会同设计人员及监理工程师进行验槽。3.2.4沟槽土方回填在主体结构验收合格后进行，土方回填严格执行规范中的有关规定，管道两侧对称回填，蛙夯夯实，按轻型击实标准，压实度达到95%，管顶以上50cm范围内采用蛙夯夯实，按轻型击实标准，压实度达到87%，严格控
8、制每层厚度和密实度，达到规范要求。 3.3模板安装支模采用QM系列钢模。3.3.1支模前，检验钢模是否合格，变形，表面凹凸不平的钢模不能用。并涮石灰水。3.3.2支模应牢固可靠，模板顶部平整一致，纵向直顺。用坡度板中线法控制模板位置（即管道中线）。两模板间净距不能超过规范要求的1cm。3.4混凝土浇筑:3.4.1基础及模板验收合格后方可进行混凝土浇筑,四合一法施工时管座混凝土与平基混凝土一起浇注。3.4.2平基混凝土浇筑控制顶面高程与设计高程误差为1cm，表面摸成毛面，并在下管前对平基混凝土表面作凿毛处理。3.4.3 管座混凝土浇筑前对管中及流水面高程进行复测，做好记录。浇筑混凝土时，两侧同时
9、进行，防止将管子挤偏；对180度基础及满包混凝土浇筑时，应放慢浇筑速度，以免漂管。3.4.4对平基与管子接触的三角部分，先选用同标号混凝土中的水泥砂浆，先行填捣密实。3.4.5 当管径700mm时，浇筑时同时进行人配合勾捻内缝，直径700mm的管道，用麻袋球在管内来回拖动，将流入管内的灰浆抹平。3.4.6 平基混凝土采用平板振捣器振捣密实，管座混凝土用插入式振捣器振捣密实，尤其是平基与管子接触的三角部分，应仔细振捣，麻面面积不大于1%。3.5安管采用人工下管、人工稳管的施工方法，平基稳管法施工时： 3.5.1平基混凝土强度达到5Mpa以上时，方可直接下管。3.5.2下管前在平基面上弹线，以控制
10、安管中心线。3.5.3 安管的对口间隙，当管径D700mm时，按10mm控制，当D700mm时可不留间隙，稳管后管内底高程永许偏差为10mm，相邻管内底错口不大于3mm为合格，中心线偏差不超过10mm。3.5.4下管前，对管外口两端各凿毛89cm，并冲洗干净。3.5.5管子安好后，用干净石子或碎石卡牢，防止滚动。（严禁用红砖或木楔支垫）。3.6 管道接口采用钢丝网水泥砂浆抹带接口,管座混凝土浇筑成活后，立即进行抹带，抹带用1:2.5水泥砂浆,带宽20cm，厚2.5cm，钢丝网采用20号1010，宽18cm，搭接长10cm。管内用1：3水泥砂浆捻缝。抹带前先将管口清扫干净，管径600cm（平基安
11、管）时，抹带宽度内管壁应凿毛刷净湿润。管径600mm时，管口附近用钢丝刷扫毛，先刷一道水泥砂浆后，分层铺灰抹压，抹带分两遍成活，第一遍打底厚108mm，压实扫毛，第二遍罩面厚15mm，赶光压实，抹带各层之间粘接牢固，无空鼓不实、裂缝等现象，成活后及时覆盖草帘并洒水养护。3.7 检查井砌筑检查井设专人砌筑，必须砂浆饱满，层层灌浆，污水检查井井室抹面压实压光，确保闭水一次合格；污水检查井圆形井及井筒随砌随量测井径尺寸，竖缝宽控制在58mm；井室井筒缝深浅均匀一致，不得用毛刺、舌头灰等。井室内的踏步使用前涮防锈漆，做防腐处理，井室尺寸允许误差2cm。3.8 闭水试验（污水工程）闭水试验应通知建设、管
12、理单位参加，闭水试验前，对试验管段的接口进行外观检查。3.8.1闭水试验管段按井距分段进行，带井试验。3.8.2管道闭水试验时，试验管段应符合下列规定：3.8.2.1管道及检查井外观质量已验收合格。3.8.2.2管道未还土且沟槽内无积水。3.8.2.3管道两端堵板承载力，应经核算并能安全承受试验水压的合力。3.8.2.4全部预留洞应封堵，除预留进出水管外，应封堵坚固不得渗水。3.8.3管道闭水试验应符合下列规定：3.8.3.1 闭水试验的水头为试验管段上游管顶内壁以上2m处，泡管12昼夜后，测渗水量，3.8.3.2观测管道渗水量时，应从达到试验水头开始计时，直至观测结束。观测期间不断的向试验管
13、段内补水，保持试验水头恒定，对渗水量的测定时间不小于30分钟。3.8.3.3 闭水试验带井分段进行，采用砖砌管堵（墙厚240mm），下游管堵设放水管及截门，上游管堵设排气管及截门；在所有检查井、砖堵、抹带及捻缝砂浆养护4天后，注水浸泡，注水水位至上游管内顶上2m（井高不足2m者，注水至上游井口高度），检查试验管段无严重渗水时，浸泡管道及检查井48小时后进行渗水量测定。渗水量市政排水管渠工程质量检验标准（DBJ011395）之规定为合格。3.8.3.4渗水量测定以井内水面的下降值计算，测定时间为30分钟，管道每公里每昼夜渗水量为：q= TLW1440q实测渗水量（m3/24hkm）w补水量（l）
14、T=实测渗水量观测时间（min）L试验管段长度（m）3.8.3.5管道闭水试验记录应形成文件，作为隐蔽验收依据。3.8.4闭水试验的质量应符合下列规定：3.8.4.1管道闭水时，应进行外观检查，不得有漏水现象，且实测渗水量小于或等于试验水头允许渗水量，认为管道严密性合格。3.8.4.2试验段上游管顶内壁加2m标准试验水头管道闭水试验允许渗水量为：D=200mm q=6 m3/24hkmD=300mm q=18 m3/24hkmD=400mm q=20 m3/24hkm 4、雨季施工措施为确保雨季工程质量、进度、安全，项目经理部高度重视、积极落实，提前做好雨季施工的准备工作，对施工现场周围环境进行全面检查，制定最佳排水方案，保证在汛期排水系统畅通。具体措施如下：4.1为加强对雨季的管理，项目经理部专门成
