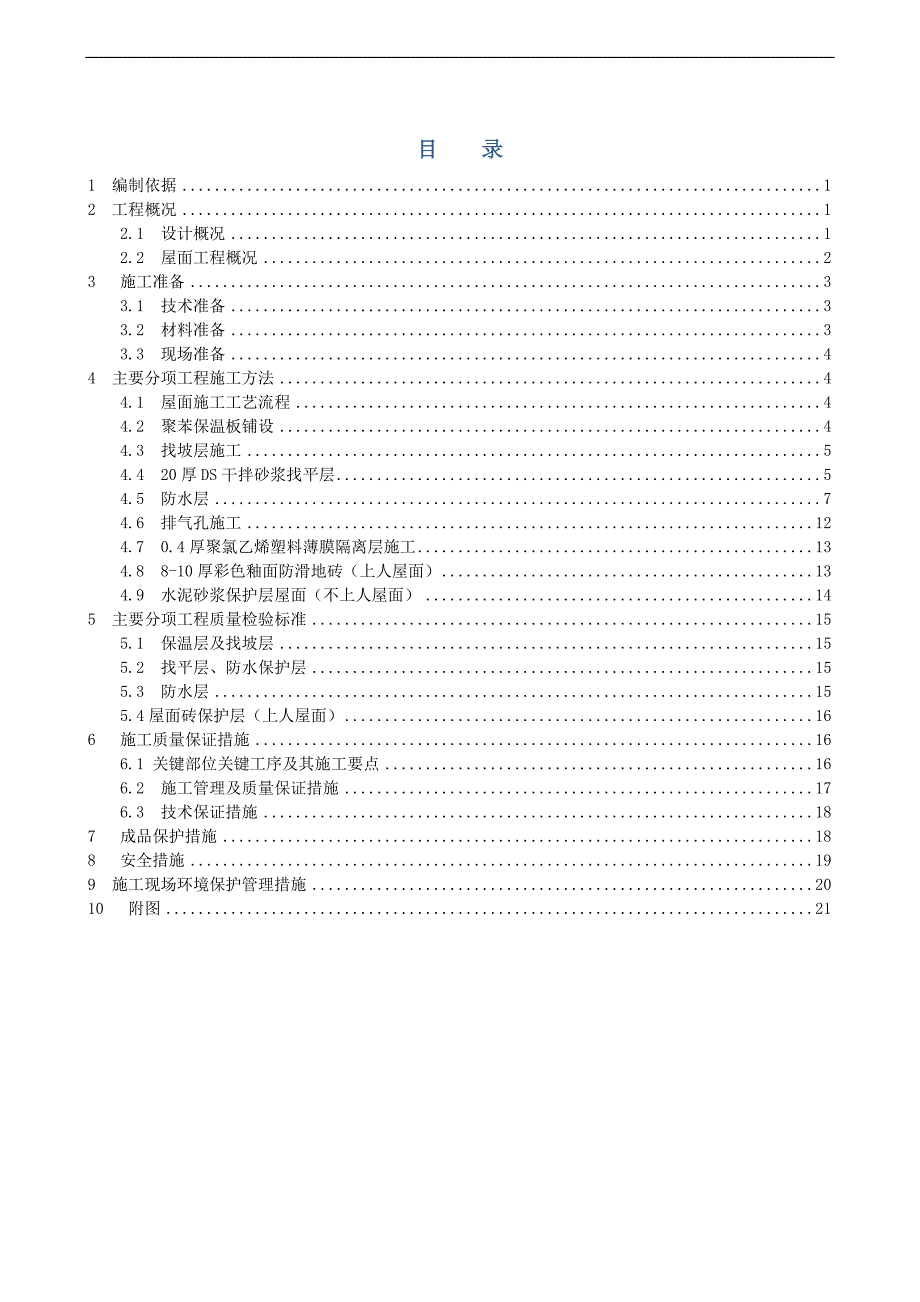

1、目 录1 编制依据12 工程概况12.1设计概况12.2屋面工程概况23 施工准备33.1技术准备33.2材料准备33.3 现场准备44 主要分项工程施工方法44.1 屋面施工工艺流程44.2聚苯保温板铺设44.3找坡层施工54.4 20厚DS干拌砂浆找平层54.5 防水层74.6 排气孔施工124.7 0.4厚聚氯乙烯塑料薄膜隔离层施工134.8 8-10厚彩色釉面防滑地砖（上人屋面）134.9 水泥砂浆保护层屋面（不上人屋面）145 主要分项工程质量检验标准155.1 保温层及找坡层155.2 找平层、防水保护层155.3 防水层155.4屋面砖保护层（上人屋面）166 施工质量保证措施1

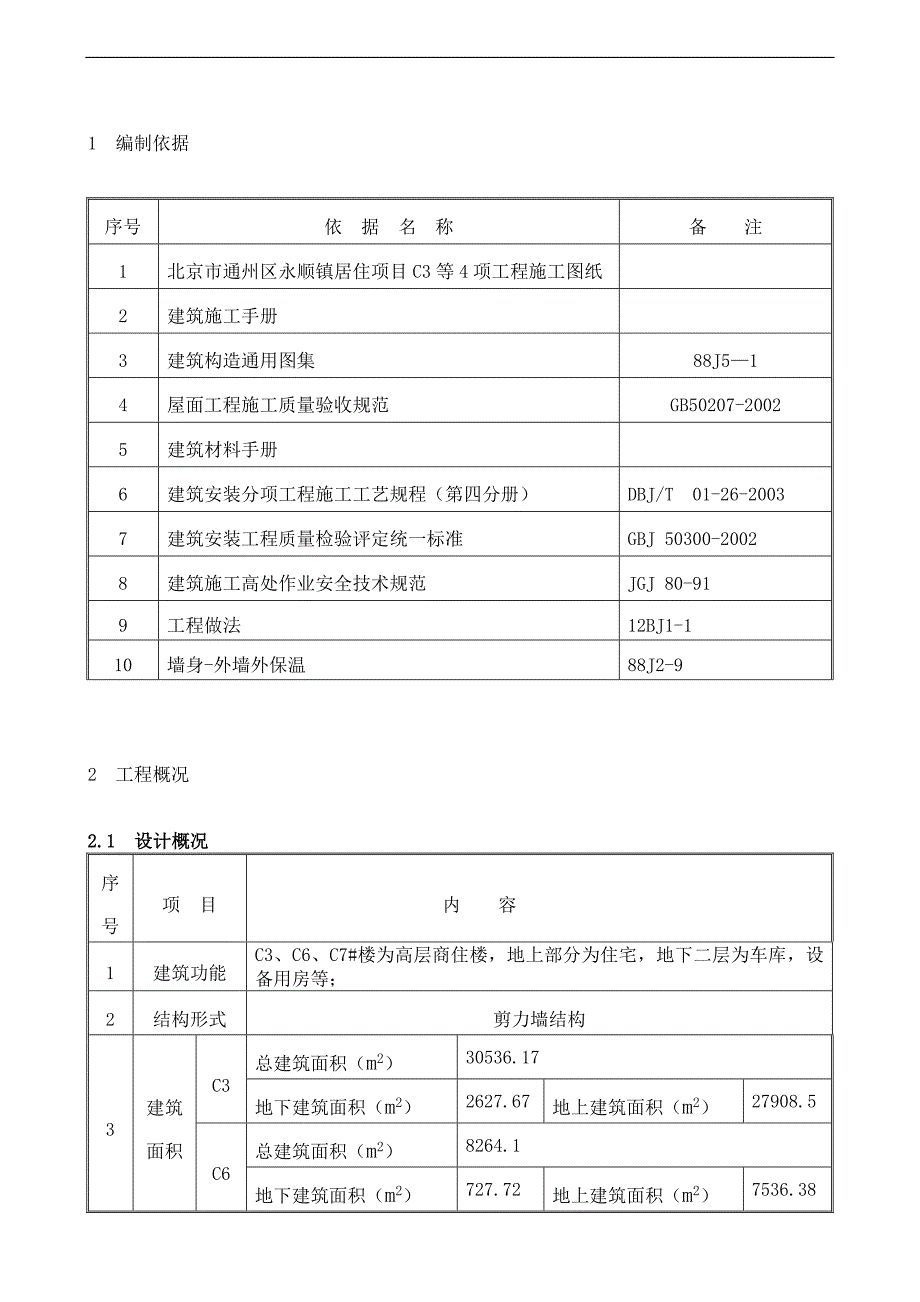

2、66.1 关键部位关键工序及其施工要点166.2 施工管理及质量保证措施176.3 技术保证措施187 成品保护措施188 安全措施199 施工现场环境保护管理措施2010 附图211 编制依据序号依 据 名 称备 注1北京市通州区永顺镇居住项目C3等4项工程施工图纸2建筑施工手册3建筑构造通用图集88J514屋面工程施工质量验收规范GB50207-20025建筑材料手册6建筑安装分项工程施工工艺规程（第四分册）DBJ/T 01-26-20037建筑安装工程质量检验评定统一标准GBJ 50300-20028建筑施工高处作业安全技术规范JGJ 80-919工程做法12BJ1-110墙身-外墙外保

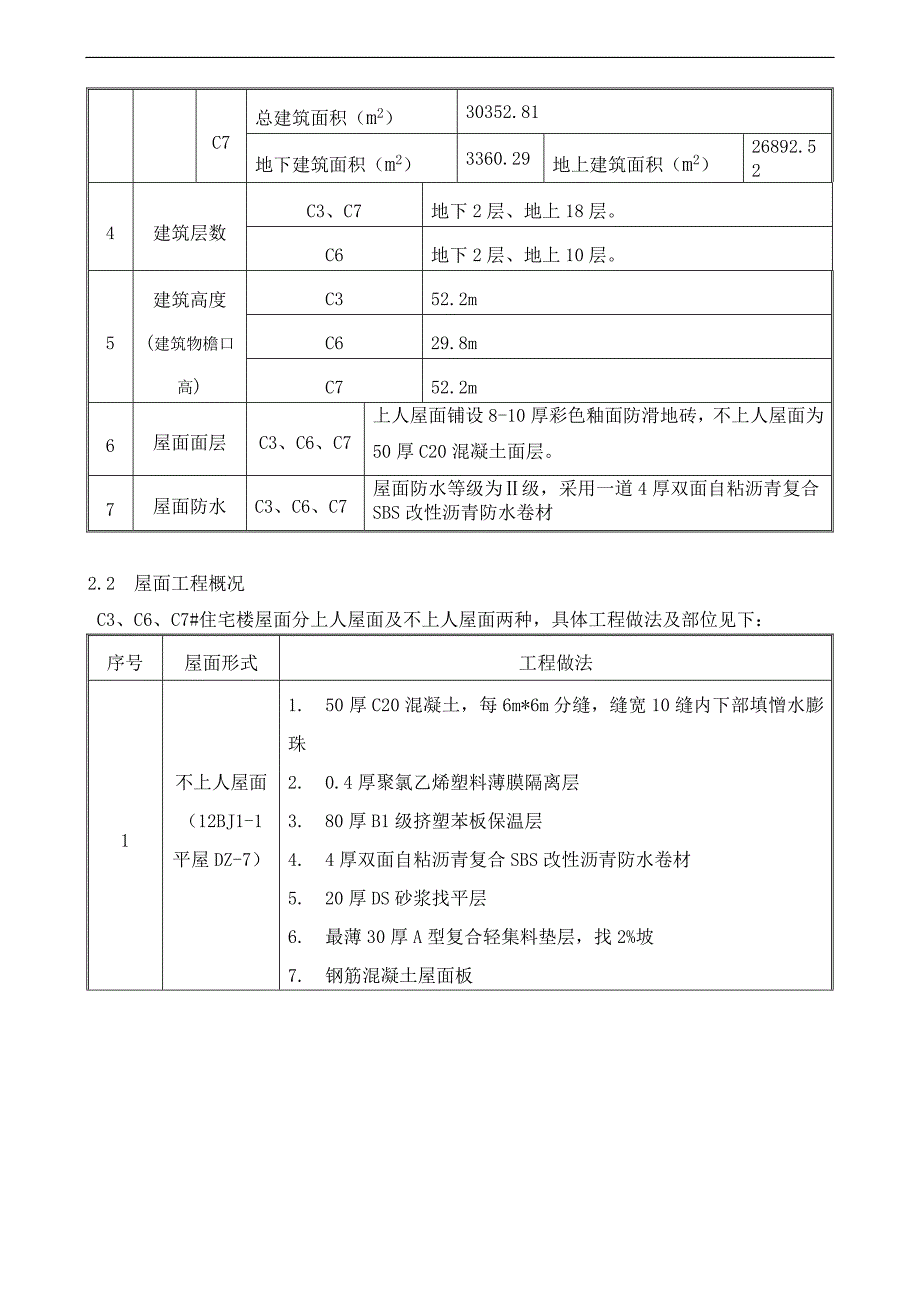

3、温88J2-92 工程概况2.1设计概况序号项 目内 容1建筑功能C3、C6、C7#楼为高层商住楼，地上部分为住宅，地下二层为车库，设备用房等；2结构形式剪力墙结构3建筑面积C3总建筑面积（m2）30536.17地下建筑面积（m2）2627.67地上建筑面积（m2）27908.5C6总建筑面积（m2）8264.1地下建筑面积（m2）727.72地上建筑面积（m2）7536.38C7总建筑面积（m2）30352.81地下建筑面积（m2）3360.29地上建筑面积（m2）26892.524建筑层数C3、C7地下2层、地上18层。C6地下2层、地上10层。5建筑高度(建筑物檐口高)C352.2mC6
4、29.8mC752.2m6屋面面层C3、C6、C7上人屋面铺设8-10厚彩色釉面防滑地砖，不上人屋面为50厚C20混凝土面层。7屋面防水C3、C6、C7屋面防水等级为级，采用一道4厚双面自粘沥青复合SBS改性沥青防水卷材2.2屋面工程概况C3、C6、C7#住宅楼屋面分上人屋面及不上人屋面两种，具体工程做法及部位见下：序号屋面形式工程做法1不上人屋面（12BJ1-1 平屋DZ-7）1.50厚C20混凝土，每6m*6m分缝，缝宽10缝内下部填憎水膨珠2. 0.4厚聚氯乙烯塑料薄膜隔离层3. 80厚B1级挤塑苯板保温层4. 4厚双面自粘沥青复合SBS改性沥青防水卷材5. 20厚DS砂浆找平层6. 最
5、薄30厚A型复合轻集料垫层，找2%坡7. 钢筋混凝土屋面板2上人屋面（12J1-1 平屋DZ-5）1. 8-10厚彩色釉面防滑地砖2.5-7厚DTA砂浆铺卧3. 50厚C20混凝土，每6m*6m分缝，缝宽10，缝内下部填B1级硬泡聚氯酯条，上部填密封膏4. 0.4厚聚氯乙烯塑料薄膜隔离层5. 80厚B1级挤塑苯板保温层6. 4厚双面自粘沥青复合SBS改性沥青防水卷材7. 20厚DS砂浆找平层8. 最薄30厚A型复合轻集料垫层，找2%坡9. 钢筋混凝土屋面板3 施工准备3.1技术准备3.1.1屋面工程开始之前，项目经理部测量员要对各种控制线，尤其是屋面排水分区线进行检查，保证分区线的准确。3.1
6、.2配齐装修工程所需的各类质量标准、规范、工艺标准、图集等书籍，并组织土建、防水、水电各专业学习，进行岗前业务培训。3.1.3组织土建、防水、水电安装各专业进行施工图纸熟悉审核，明确设计要求和应达到的技术条件，提出问题，在设计交底中解决。3.1.4按照屋面装修工程施工方案和施工技术交底，对各班组认真做好施工前技术交底。3.2材料准备3.2.1依据技术部门提供的材料委托单确定材料分供方，由物质设备组负责订货并会同质量组、技术组进场验收。3.2.2材料进场时，严格检查“三证”，确认包装上的材料名称、生产厂家、出厂日期的有效性。对不合格的产品严禁入场，合格的产品进行保管和标识。3.2.3材料进场后，
7、按规定检查外观质量、取样复试，报监理单位验收合格后方能使用。3.2.4根据生产进度计划盘查库存，并及时组织周转材料进场。3.3 现场准备3.3.1 屋面管道、烟风道均已安装到位。屋面已清理完具备铺设聚苯板条件。3.3.2 组织材料和劳动力进场，对特殊工种进行安全教育及相关培训；4 主要分项工程施工方法4.1 屋面施工工艺流程 a、不上人屋面：基层清理 管根堵孔、固定 拉线找平 铺设30厚A型复合轻集料找2%坡 检查验收 20厚DS砂浆找平层、压实赶光 检查验收 防水层施工及检查验收 80厚B1级挤塑聚苯板保温层施工 检查验收 0.4厚聚氯乙烯塑料薄膜隔离层 浇 50厚C20混凝土 检查验收。b
8、、上人屋面：基层清理 管根堵孔、固定 拉线找平 铺设30厚A型复合轻集料找2%坡 检查验收 20厚DS砂浆找平层、压实赶光 检查验收 防水层施工级检查验收 80厚B1级挤塑聚苯板保温层施工 检查验收 0.4厚聚氯乙烯塑料薄膜隔离层 浇 50厚C20混凝土（每6m*6m分缝，缝宽10，缝内下部填B1级硬泡聚氯酯条，上部填密封膏） 检查验收 5-7厚砂浆铺卧 彩色釉面防滑地砖 检查验收4.2聚苯保温板铺设4.2.1 基层清理：屋面结构表面、女儿墙表面，应将尘土、砂浆流坠、杂物等清理干净。铺设保温层的基层应干燥、干净、平整。4.2.3 干铺板状保温材料，应紧靠基层表面、铺平、垫稳，如屋面基层平整度达
9、不到要求，这就要求对基层进行拉线找平，可用DS干拌砂浆将基层顺平。4.2.4 铺设保温板时，板间的缝隙应用聚苯板块嵌填密实，表面应与相邻两板的高度一致；保温层和找坡层在女儿墙边用30厚聚苯板（上人屋面，高出屋面完成面300mm）、30厚聚苯板（不上人屋面，满墙高）；保温板不应破碎、缺棱掉角，铺设时遇有缺棱掉角破碎不齐的，应锯平拼接使用。4.2.5 保温板材料质量要求：板的外型整齐，厚度允许偏差为5%，且不大于4mm。传热系数0.38W/m2K。密度20Kg/m3现场应对厚度、形状和强度进行检查。4.2.6 保温材料储运保管时应分类堆放，防止混杂，并应采取防雨防潮防火措施。保温板搬运时应轻放，防
10、止损伤断裂、缺棱掉角，保证外形完整。4.2.7 下雨、雪和五级风及其以上不得施工，当中途下雨、雪时应采取遮盖措施。4.2.8 在已铺好的保温层表面不得直接行走、运输材料，行走线路应铺垫脚手板。4.3找坡层施工4.3.1铺设A型复合轻集料垫层前，应根据图纸所示排水分区，拉线找出分水岭，并根据厚度及坡度要求，用DS干拌砂浆进行冲筋，贴灰饼，冲筋间距为1.5m左右，并在出屋面管道、雨水口处找出泛水。 4.3.2 A型复合轻集料必须过筛筛选，严格控制粒径，待材料进场后，必须及时进行浇水浸泡。每天必须浇水4次，同时必须保证陶粒长期保持湿润状态。4.3.3A型复合轻集料使用前按比例掺入水泥和粉煤灰，并拌和
11、均匀，但不要加水太多 4.3.4铺设A型复合轻集料，最薄处为30mm，按2%找坡，铺设顺序应从一端开始退着向另一端进行，并根据屋面大小进行分段分层施工，每层铺设的厚度应不大于200mm；施工时要用平板振捣器振捣密实，表面用大杠刮平，用木抹子粗抹一遍。完工后A型复合轻集料层的允许偏差为5 4.3.5在铺设过程中，要注意阴角等部位的铺设，必须采用人工进行振捣4.3.6下雨、雪和五级风及其以上不得施工，当中途下雨、雪时应采取遮盖措施。4.3.7铺粉煤灰页岩陶粒完后，应及时进行找平层施工，防止水泥粉煤灰页岩陶粒受雨淋。4.4 20厚DS干拌砂浆找平层水泥砂浆体积比不应小于1：3（或相应的强度等级）；水
12、泥混凝土强度等级不应小于C15。4.4.1 工艺流程 基层清理管根找坡弹线找坡度冲筋贴灰饼抹水泥砂浆分格碾压，养护验收4.4.2 施工做法 4.4.2.1. 基层清理：将找坡层上面的松散杂物清扫干净。4.4.2.2. 管根找坡：出屋面管道根部用水泥砂浆做成一个圆弧，高出屋面50mm，并在与管道交接处预留20mm20mm的槽，用以填嵌密封材料。4.4.2.3. 若找坡层干燥，在抹找平层之前，应对找坡层洒水湿润，但不能用水浇透，宜适当掌握，以达到找平层和找坡层能牢固结合为度。4.4.2.4. 冲筋贴灰饼，根据坡度要求拉线找坡贴灰饼，顺排水方向冲筋，冲筋的间距为1.5m；在雨水口等处找出泛水，冲筋后
13、进行找平层抹灰。4.4.2.5. 找平层要留分格缝，分格缝宽度应为20mm，深为找平层的厚度，与找坡层连通，分格缝纵横缝均不大于6米。4.4.2.6. 砂浆铺设应按由远到近、由高到低的程序进行。最好在每分格内一次连续铺成，严格掌握坡度。4.4.2.7. 表灰压头遍：拐角、根部等处应在大面积抹灰前先做成50mm的圆弧，有坡度要求的部位，必须满足排水要求。大面积抹灰在两筋中间铺砂浆，用抹子摊平，然后用短木杆根据两边冲筋标高刮平，再用木抹子找平，然后用木杠检查平整度。 4.4.2.8. 铁抹子压第二遍、第三遍：当水泥砂浆开始凝结，人踩上去有脚印但不下陷时，用铁抹子压第二遍，要注意防止漏压，并将死坑、死角、砂眼抹平，当抹子压不出抹纹时，即可找平、压实，完成第三遍抹压，这道工序，宜在砂浆终凝前进行。砂浆的稠度应控制在70mm左右。4.4.2.9.找平层终凝前，轻轻取出嵌缝条，硬化后，进行修整，必须保证分格缝顺直、通畅。 4.4.2.10.养护：找平层抹平、压实后，常温时在24h后浇水养护，养护时间一般不小于7d，干燥后方可进行防水层施工. 4.4.2.11.当出现局部凹凸不平、起砂、起皮、裂缝以及预埋不稳等缺陷时，可按下表进行修补。缺陷种类修 补 方 法凹凸不平
