1、 屋面工程专项施工方案编制： 审核： 审批： 一、 编制依据 屋面工程技术规范GB50345-2004屋面工程质量验收规范GB50207-2002平屋面建筑构造（一）99（03）J201（一）平屋面建筑构造（一）（2003年局部修改）99（03）J201-1平屋面建筑构造（二）03J201-2 蓝田县医院门诊住院综合楼设计图 二、 工程概况工程概况：本工程为一类建筑,总建筑面积为61652.4m2，其中地下建筑面积为10089.7m2 ,地上为51562.7 m2；其地上为11层，地下一层，总高度47.35m。本工程采用框架剪力墙结构，楼盖采用现浇钢筋砼楼板，基础采用钢筋砼筏基，内设地梁，底板
2、厚度为0.8米。 三、 施工准备技术准备1. 组织主要领导和技术人员到位，进行合同交底和技术交底。所有参加人员均须明确岗位职责，分工到人，做好衔接与协调工作，以确保工程的顺利进行。2. 在业主、现场监理、土建施工单位及相关单位参加的情况下，对基层进行检查验收。3. 参加施工的技术、生产、质量及其他管理人员要认真熟悉图纸，掌握屋面工程做法、细部构造、质量标准等。4. 提前安排屋面避雷带的焊接、埋设，计算工程量，编制材料及施工计划。5. 按计划组织施工必要工具的到位，对现场施工用设备按规定进行必要的调试和检查，确保施工用设备能正常运行。根据本工程工期紧的特点，所有工具、设备必须备足、备全、备齐。6

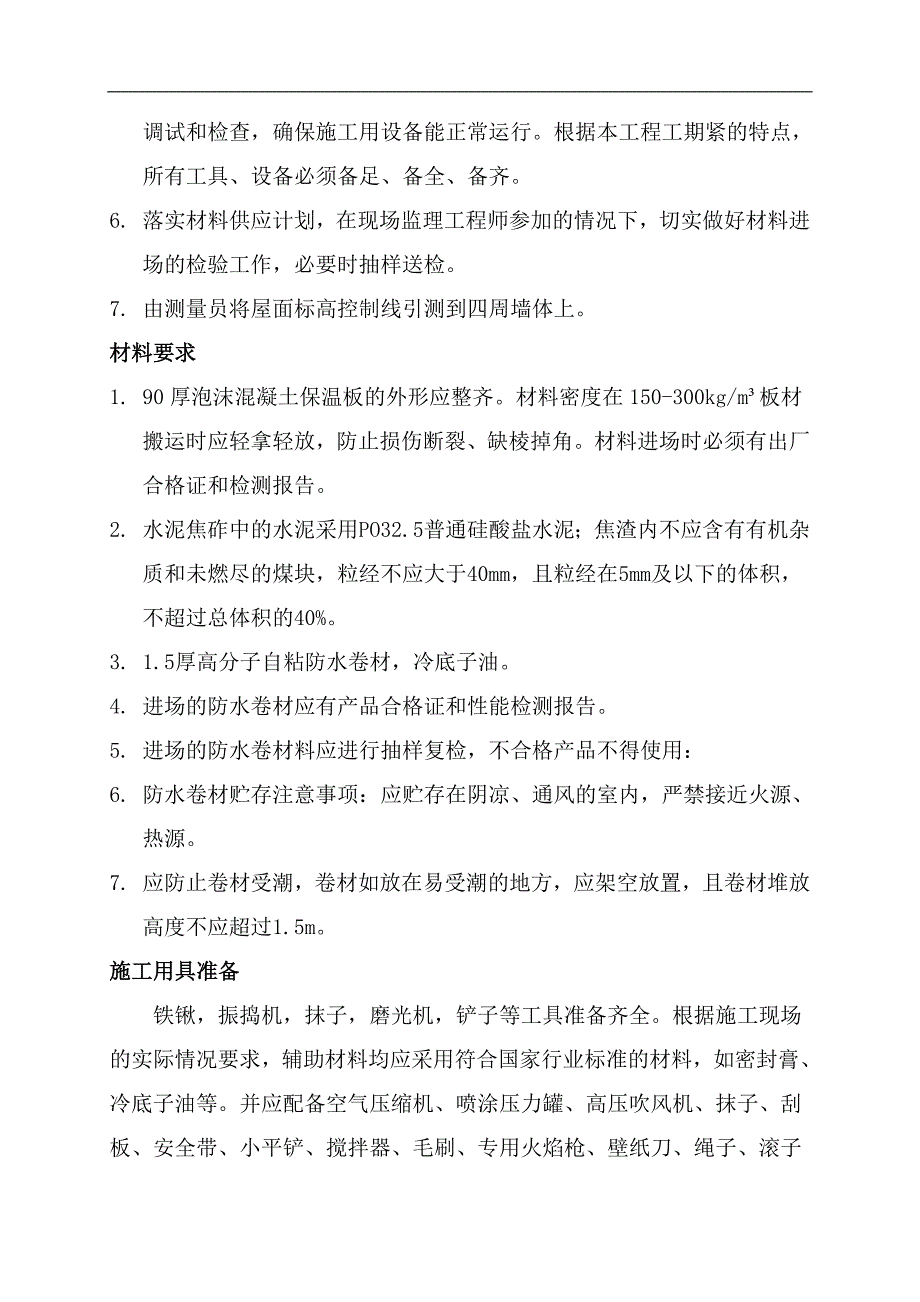

3、. 落实材料供应计划，在现场监理工程师参加的情况下，切实做好材料进场的检验工作，必要时抽样送检。7. 由测量员将屋面标高控制线引测到四周墙体上。材料要求1. 90厚泡沫混凝土保温板的外形应整齐。材料密度在150-300kg/m板材搬运时应轻拿轻放，防止损伤断裂、缺棱掉角。材料进场时必须有出厂合格证和检测报告。2. 水泥焦砟中的水泥采用PO32.5普通硅酸盐水泥；焦渣内不应含有有机杂质和未燃尽的煤块，粒经不应大于40mm，且粒经在5mm及以下的体积，不超过总体积的40%。3. 1.5厚高分子自粘防水卷材，冷底子油。4. 进场的防水卷材应有产品合格证和性能检测报告。5. 进场的防水卷材料应进行抽样
4、复检，不合格产品不得使用：6. 防水卷材贮存注意事项：应贮存在阴凉、通风的室内，严禁接近火源、热源。7. 应防止卷材受潮，卷材如放在易受潮的地方，应架空放置，且卷材堆放高度不应超过1.5m。施工用具准备铁锹，振捣机，抹子，磨光机，铲子等工具准备齐全。根据施工现场的实际情况要求，辅助材料均应采用符合国家行业标准的材料，如密封膏、冷底子油等。并应配备空气压缩机、喷涂压力罐、高压吹风机、抹子、刮板、安全带、小平铲、搅拌器、毛刷、专用火焰枪、壁纸刀、绳子、滚子等必备用具，以方便现场的施工。四、 施工流程及方法上人屋面：1. 810厚铺地砖用3厚1:1水泥砂浆粘贴，缝宽5，用1：1水泥砂浆勾缝。2. 3
5、0厚细石混凝土保护层3. 1.5厚合成高分子自粘防水卷材二道4. 25厚1:3水泥砂浆找平层5. 90厚泡沫混凝土保温板6. 焦砟找坡最薄处30厚7. 钢筋混凝土屋面板不上人屋面：1. 30厚细石混凝土,每一米见方半缝分割2. 1.5厚合成高分子自粘防水卷材二道3. 25厚1:3水泥砂浆找平层4. 90厚泡沫混凝土保温板5. 水泥焦砟找坡最薄处30厚6. 钢筋混凝土屋面板基层清理 将凸出的灰渣等粘结杂物清理干净。以免影响找平层的有效厚度。水落口采用先留洞后安装的方法，水落口杯的上口安装标高，要考虑水落口处局部加大的坡度，以及找平层、附加层和保护层的厚度，标高必须准确，不得过高也不宜过低，确定标
6、高安装后用细石砼进行捣实，保证安装牢固。水泥焦砟找坡水泥焦渣找坡层要点：1. 根据图纸弹出找坡控制线，按屋脊的分布情况拉线找坡。2. 沿女儿墙内侧使用苯板20mm厚做收缩缝。3. 焦渣在使用前应经过筛，使用前应浇水闷透，闷透时间均不得小于5d。4. 水泥与焦渣按1:8的比例，拌合均匀（水泥焦渣拌合料应拌合均匀，并应控制加水量，铺设时表面不得呈现泌水现象）。5. 根据所放的线分片浇注，按线进行找坡（最薄处为50mm厚），摊平后夯实、压光。6. 在进行找坡时，排气槽留40mm宽，内使用不小于20mm大小的焦渣填塞，排气管设置详见附图。7. 水泥焦渣找坡施工完毕应养护，并应待其凝固后方可进行下道工序
7、的施工。保温层1. 在保温层施工前，先将屋面上设备基础、通风道、管出屋面部分施工完，并将屋面上的建筑垃圾和杂物清理干净，扫干积水。2. 混凝土泡沫板除周边粘结外，其余用干铺的方式平铺于屋面，保证其平整度。板与板间之间要错缝、挤紧，不得有缝隙。若混凝土泡沫板裁剪不方正或裁剪不直而形成缝隙，应用混凝土泡沫板条塞入并打磨平。高分子自粘防水卷材工序1. 清除基层表面的灰尘杂物干燥的基面预先洒水润湿，有明水处应先排除明水遇有不平基面处先做20厚1：3砂浆找平。2. 节点细部处理：在需要增加附加层的部位，如阴阳角等做附加层处理。弹线：在基层上宜弹设基准线，以确定防水卷材铺设位置。展开卷材，平铺（隔离纸向下
8、）于基面需铺贴的位置，与弹线对齐。3. 对准铺贴位置裁剪卷材，卷材铺设平展，顺直。抬起卷材一端，并揭开卷材隔离纸约0.51m，使隔离纸压在卷材底下，并留出一角，以便铺贴时撕掉隔离纸。将卷材一端粘贴于基面，并用压辊排出卷材下的空气。拉住留出一角的隔离纸，沿底面抽出，边抽出边用压辊滚压排出空气，使卷材与基面粘贴牢固，卷材与卷材之间的搭接长边不少于100mm，短边不少于150mm；短边搭接前，应先将搭接部位的蠕变料刮干净，保证卷材搭接重合处无蠕变料即可。卷材搭接宽度的偏差应小于10mm；底板卷材铺贴收头至侧女儿墙，铺贴高度为300mm；并将卷材收头用速凝型水泥素浆封住。C20细石混凝土刚性防水层施工
9、 工艺流程：留置分格缝浇筑细石砼养护油膏嵌缝。分格缝设置1. 分格缝木条作成上口宽30mm，下口宽20mm，高度等于细石混凝土防水层厚度。2. 刚性防水层在边立墙及突出屋面结构的交接处留30mm缝隙。3. 纵向分格缝间距6m。4. 浇筑砼：砼浇筑前根据坡度要求再一次进行精确的拉线找坡、贴饼、冲筋。每个分格板块的砼必须一次浇注完成，不留施工缝，用平板振动器振实后，用木抹子抹平压实。待砼初凝前进行二遍压浆抹光。为防止出现收缩裂缝待水泥浆收干时再次压光。抹压最后一遍时取出分格条。用木抹子搓毛。5. 养护：砼浇注时覆盖塑料薄膜，1224h后浇水养护不少于14d。6. 油膏嵌缝。7. 砼经过养护，干燥后
10、即可嵌缝。嵌缝前在缝两侧贴胶带，清理干净缝中的杂质，污垢。然后在缝内及两侧刷冷底子油一道，待干燥后，油膏嵌缝并压密实。特殊部位施工处理1. 女儿墙根部圆弧采用C20细石混凝土原浆压光。2. 卷材收头处应采用20mm宽通长镀锌铁皮加钢钉固定，钢钉间距不大于500mm。3. 防水层施工前，在女儿墙转角处加贴防水附加层一道。落水口安装工法1. 预留洞口剔凿：根据水落口位置将预留洞剔凿清理干净。2. 校正、固定水落口：将水落口按弯管离墙距离调整进出位置，并临时固定好，水落口下底面应与找平层平。水落口必须采用铸铁制作。3. 细石混凝土堵洞：将水落口与预留洞间缝隙用细石混凝土堵实。4. 水落口周圈防水层铺
11、贴：防水层收头伸入水落斗100，端头用密封胶密封。5. 安装铸铁篦子：用力压紧铸铁篦子，必须对口严密。6. 刷防锈漆、色铅油：铁件刷防锈漆两道，色铅油两道。出屋面管道施工伸出屋面管道周围的找平层应做成圆锥台，管道与找平层间应留凹槽，并嵌填密封材料；防水层收头处，应用金属箍箍紧，并用密封材料封严，具体构造应符合下列要求：1. 管道根部500mm范围内，砂浆找平层应抹出高30mm坡向周围的圆锥台，以防根部积水。2. 管道与基层交接处预留20mm20mm的凹槽，槽内用密封材料嵌填密实。3. 管道根部周围做附加增强层，宽度和高度不小于300mm。4. 防水层贴在管道上的高度不应小于300mm，附加层卷
12、材应剪出切口，上下层切缝粘贴时错开，严密压盖。5. 附加层及卷材防水层收头处用金属箍箍紧在管道上，并用密封材料封严。出屋面管道构造图女儿墙伐水处理女儿墙伐水处的防水层伐水高度不应小于250mm，防水层上部处理见详图3。 详图3五、质量控制找平层质量控制主控项目1. 找平层的材料质量及配合比，必须符合设计要求。2. 检验方法：检查出厂合格证、质量检验报告和计量措施。3. 屋面（含天沟、檐沟）找平层的排水坡度，必须符合设计要求。4. 检验方法：用水平仪（水平尺）、拉线和尺量检查。一般项目1. 基层与突出屋面结构的交接处和基层的转角处，均应做成圆弧形，且整齐平顺。 检验方法：观察和尺量检查。2. 水
13、泥砂浆、细石混凝土找平层应平整、压光，不得有酥松、起砂、起皮现象；沥青砂浆找平层不得有拌合不匀、蜂窝现象。 检验方法：观察检查。3. 找平层分缝的位置和间距应符合设计要求。 检验方法：观察和尺量检查。4. 找平层表面平整度的允许偏差为5mm。 检验方法：用2m靠尺和楔形塞尺检查。卷材防水质量控制主控项目1. 卷材防水层所用卷材及其配套材料，必须符合设计要求。 检验方法：检查出厂合格证、质量检验报告和现场抽样复验报告。2. 卷材防水层不得有渗漏或积水现象。 检验方法：雨后或淋水、蓄水检验。3. 卷材防水层在檐沟、檐口、水落口、泛水和伸出屋面管道的防水构造，必须符合设计要求。 检验方法：检查隐蔽工
14、程验收记录。一般项目1. 卷材防水层的搭接缝应粘结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷；防水层的收头应与基层粘结并固定牢固，缝口封严，不得翘边。 检验方法：观察检查。2. 卷材防水层上的撒布材料和浅色应铺撒或涂刷均匀，粘结牢固；水泥砂浆、块材或细石混凝土保护层与卷材防水层间应设置隔离层；刚性保护层的分格缝留置应符合设计要求。 检验方法：观察检查。3. 卷材的铺贴方向应正确，卷材搭接宽度的允许偏差为-10mm。 检验方法：观察和尺量检查。其他方面质量控制1. 找坡层：分层铺设，压实适当，表面平整，找坡正确，厚度偏差+10%-5%。2. 找平层：表面平整度5mm，不得有酥松、起砂、起皮，分格缝顺直、平整。3. 防水层：卷材防水层不得有渗漏或积水现象；排汽管安装牢固，位置正确，封闭严密；搭接缝应粘结牢固，密封严密，不得有皱折、鼓泡等缺陷。4. 细部构造：防水层贴入水落口杯内不小于50mm；水落口周围直径500mm内坡度5%，防水层应铺贴到变形缝两侧砌体的上部；管道根部四周应增设附加层，宽度和高度均不小于300mm。六、成品保护措施1. 在已铺好的保温层上施工时，应用木板铺设通道，保证保温层不受损坏。2. 找坡层施工完成后，应及时铺抹水泥砂浆找平层。3. 抹好的找平层上，推小车运输时，应先铺脚手板车道，以防止破坏找平层表面。4. 找平层施工完毕，未达到一定强度前应将入口封闭不
