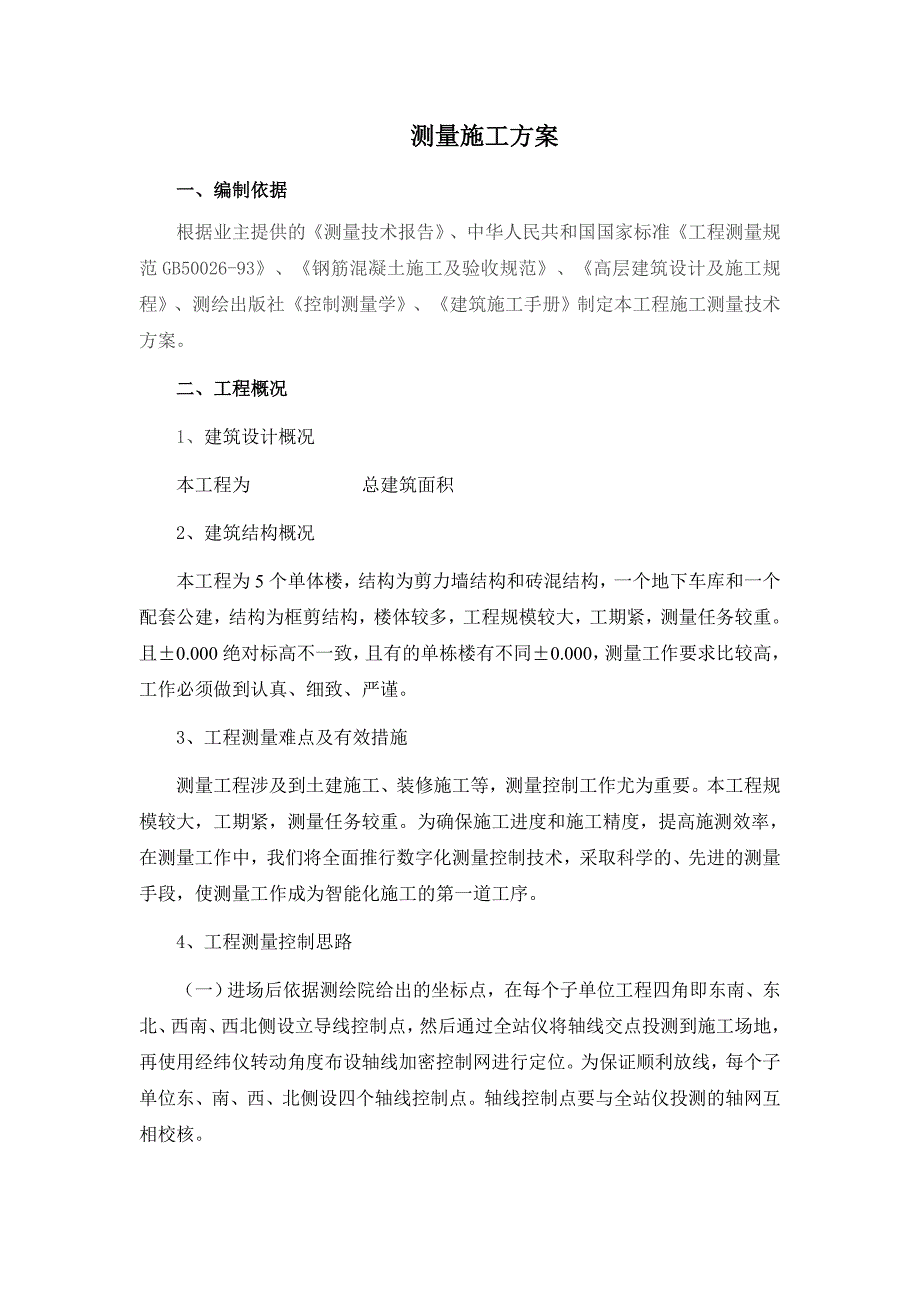

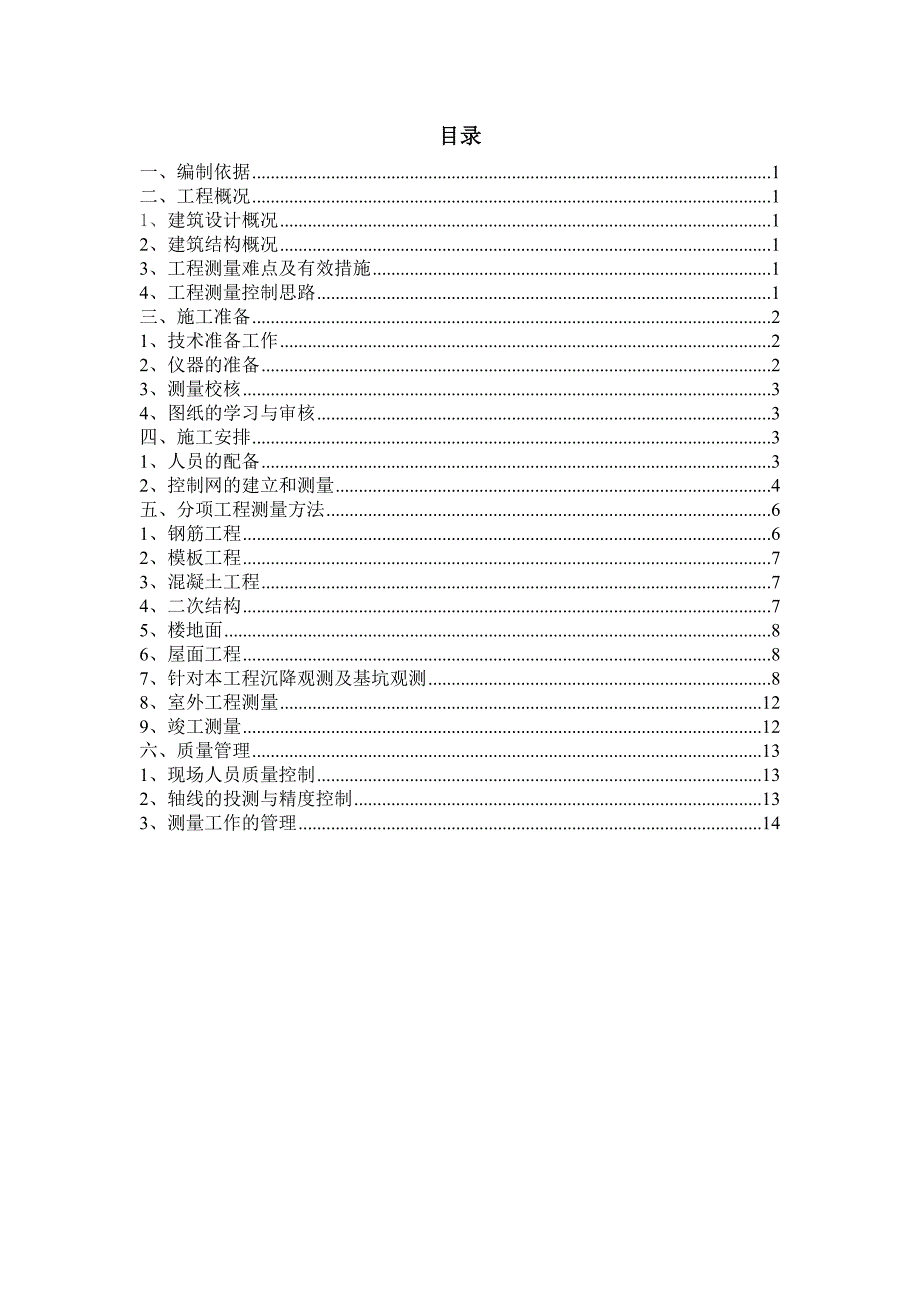

1、目录一、编制依据1二、工程概况11、建筑设计概况12、建筑结构概况13、工程测量难点及有效措施14、工程测量控制思路1三、施工准备21、技术准备工作22、仪器的准备23、测量校核34、图纸的学习与审核3四、施工安排31、人员的配备32、控制网的建立和测量4五、分项工程测量方法61、钢筋工程62、模板工程73、混凝土工程74、二次结构75、楼地面86、屋面工程87、针对本工程沉降观测及基坑观测88、室外工程测量129、竣工测量12六、质量管理131、现场人员质量控制132、轴线的投测与精度控制133、测量工作的管理14测量施工方案一、编制依据根据业主提供的测量技术报告、中华人民共和国国家标准工程
2、测量规范GB50026-93、钢筋混凝土施工及验收规范、高层建筑设计及施工规程、测绘出版社控制测量学、建筑施工手册制定本工程施工测量技术方案。二、工程概况1、建筑设计概况本工程为 总建筑面积 2、建筑结构概况本工程为5个单体楼，结构为剪力墙结构和砖混结构，一个地下车库和一个配套公建，结构为框剪结构，楼体较多，工程规模较大，工期紧，测量任务较重。且0.000绝对标高不一致，且有的单栋楼有不同0.000，测量工作要求比较高，工作必须做到认真、细致、严谨。3、工程测量难点及有效措施测量工程涉及到土建施工、装修施工等，测量控制工作尤为重要。本工程规模较大，工期紧，测量任务较重。为确保施工进度和施工精度

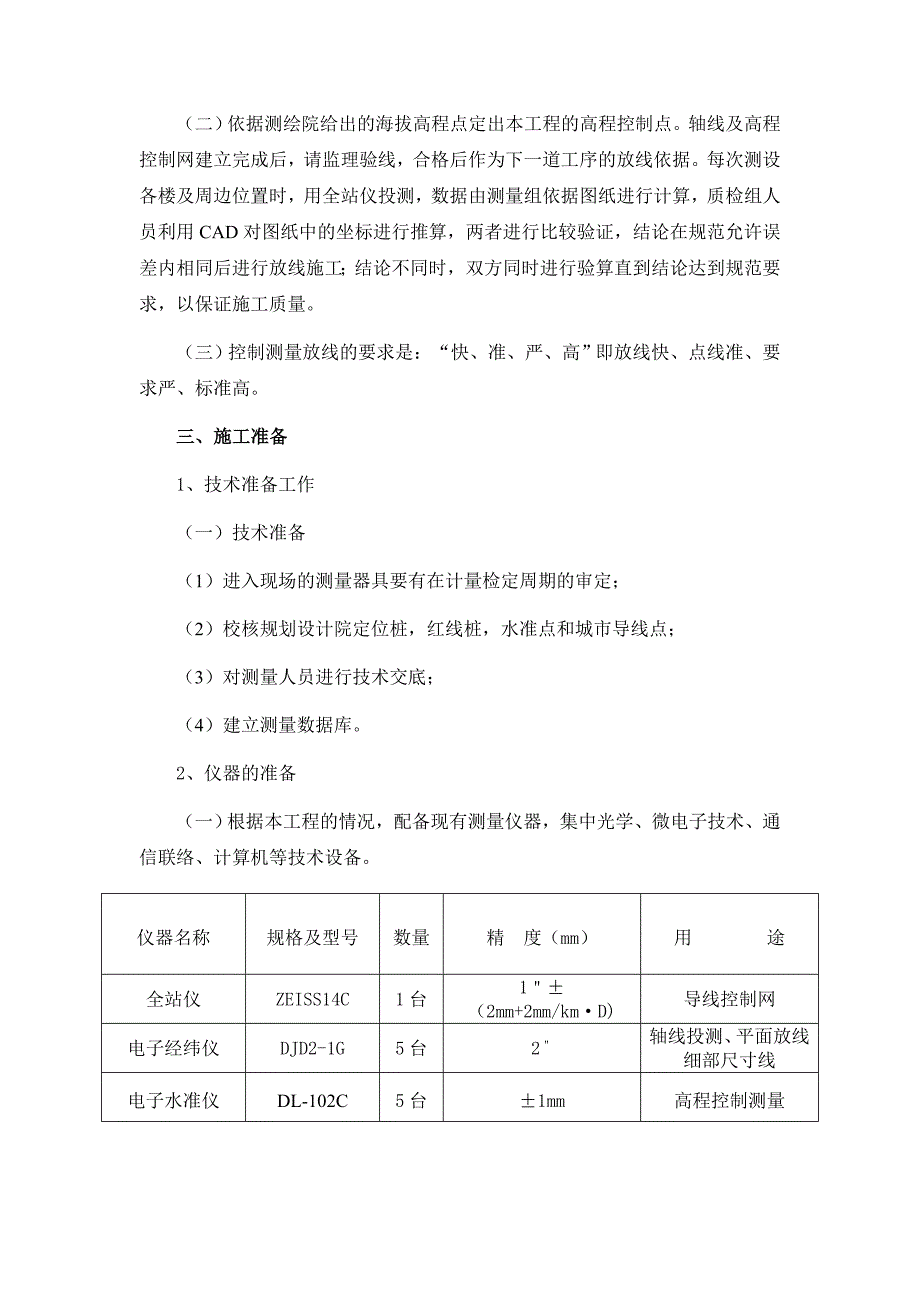

3、，提高施测效率，在测量工作中，我们将全面推行数字化测量控制技术，采取科学的、先进的测量手段，使测量工作成为智能化施工的第一道工序。4、工程测量控制思路（一）进场后依据测绘院给出的坐标点，在每个子单位工程四角即东南、东北、西南、西北侧设立导线控制点，然后通过全站仪将轴线交点投测到施工场地，再使用经纬仪转动角度布设轴线加密控制网进行定位。为保证顺利放线，每个子单位东、南、西、北侧设四个轴线控制点。轴线控制点要与全站仪投测的轴网互相校核。（二）依据测绘院给出的海拔高程点定出本工程的高程控制点。轴线及高程控制网建立完成后，请监理验线，合格后作为下一道工序的放线依据。每次测设各楼及周边位置时，用全站仪投
4、测，数据由测量组依据图纸进行计算，质检组人员利用CAD对图纸中的坐标进行推算，两者进行比较验证，结论在规范允许误差内相同后进行放线施工；结论不同时，双方同时进行验算直到结论达到规范要求，以保证施工质量。（三）控制测量放线的要求是：“快、准、严、高”即放线快、点线准、要求严、标准高。三、施工准备1、技术准备工作（一）技术准备（1）进入现场的测量器具要有在计量检定周期的审定；（2）校核规划设计院定位桩，红线桩，水准点和城市导线点；（3）对测量人员进行技术交底；（4）建立测量数据库。2、仪器的准备（一）根据本工程的情况，配备现有测量仪器，集中光学、微电子技术、通信联络、计算机等技术设备。仪器名称规格
5、及型号数量精 度（mm）用 途全站仪ZEISS14C1台1（2mm+2mm/kmD)导线控制网电子经纬仪DJD2-1G5台2轴线投测、平面放线细部尺寸线电子水准仪DL-102C5台1mm高程控制测量激光垂准仪DXJ35台H100/3mm竖向投测、水平扫描钢卷尺、塔尺、对讲机、计算器、计算机等若干作为辅助工具（二）上述各种仪器、设备在使用前必须按中华人民共和国计量法与中华人民共和国计量法实施细则中的有关规定,送到有资质的检定单位进行检验、校正，取得检定合格证书。设专人负责保管、保养，并做好现场标识，以保证所有仪器设备的完好使用和有效受控。3、测量校核（一）、定位依据（红线）桩的校核：对甲方提供的
6、定位依据桩的坐标进行内业坐标计算，得出其边长D、内夹角。计算后并实地对场地内的定位依据桩进行外业校测，校测红线桩的允许误差：角度60、边长12500、点位相对误差5cm，在校核合格后作为工程定位的依据。（二）、水准点的校测：对甲方提供的水准点实地采用附合测量法进行校核。其闭合差10mm时作为整个工程高程引测的依据。4、图纸的学习与审核全面了解设计意图，认真熟悉图纸。首先审核总平面图，校对点位坐标、距离是否对应，定位依据、定位条件是否明确合理，建筑物的几何位置关系是否符合要求和满足规划用地的要求；其次审核建筑、结构、设备施工图，主要校核平、立、剖面图是否对应一致，轴线间距、高程、结构尺寸和装修细
7、部尺寸是否相符。四、施工安排1、人员的配备（一）配备测量技师1名、测量工5名；（二）测量组长：组长由测量技师担任，参与测量方案的编制，主要负责放线及协调测量放线与其它工种的合作。（三）验线员：负责放线后的验线工作,并报请监理验收。（四）测量员：负责放线工作的具体实施，边坡、周边建筑变形观测、测量和变形观测资料整理编制。（五）配备测量验线人员是测量放线的重要质量保证系统，放线人员与验线人员同等重要，在验线过程中不能依照放线人员的思路放线，从不同点、线来重新施放，这样才能确保放线点位的可靠性和精度，然后交付监理验线。以三级校核为基本原则，决不缺少其中任何一项。所有测量人员必须持证，并将证书上报甲方
8、、监理经审批后方可上岗。2、控制网的建立和测量为保证总体工程和各分项工程测量工作的统一性、完整性和延续性，总承包方将建立统一的平面控制网和高程控制网。控制网分为二级：第一级为施工现场控制网，第二级为建筑物控制网。（一）、测量基本原则测绘工作的基本原则是：在布局上“从整体到局部”；在精度上“由高级到低级”；在程序上“先控制后细部”。施工控制网分为施工平面控制网和施工高程控制网，布网时从整体到局部，建网时从高精度到低精度逐级加密。（二）、原始基准标桩的交接及校测工程开工前，及时联系建设方，进行现场原始永久性的基准桩的交接。交接桩测量资料必须齐全，并附有桩位示意图，标明各种标桩平面位置和标高，必要时
9、附文字说明，依照资料，进行控制点交接工作。同时，应及时组织测量人员对雇主提供的基准标桩进行必要的复测工作，并在3天内将复测结果书面提交给雇主。经确认无误后方可使用，如发现问题及时通报雇主和交桩单位。（三）、高精度整体控制网的布设根据场区平面规划和建设方提供的测量基准点为依据，建立建筑物平面控制网(见测量控制网平面图)。首级高程控制借用平面控制网的桩点进行布设，这两个控制网是工程整体控制和变型监测的依据和基准，以保证各分部分项工程之间的连贯性和统一性。(1)工程测量控制网布设及等级划分按二级控制，即首级控制网(施工现场)、二级控制网(建筑物)。(2)分项工程施工控制网的布设分项工程施工控制网根据
10、施工进度分不同阶段进行测设。它的布设原则要满足相关施工细部测量或施工控制的要求，全面覆盖。采用场地坐标系。(3)施工坐标系的建立为了与设计图纸坐标一致，选择轴线网中轴与轴交点为坐标原点建立施工相对坐标系坐标(笛卡尔坐标)，并将轴线点和其他平面控制点坐标换算成施工坐标系坐标，换算公式为：(x-x0)COS+(y-y0)SINX-(x-x0)SIN+(y-y0)COSX、Y施工相对坐标系坐标；x、y城市坐标系坐标；x0、y0中心点坐标，为换算角。(4)控制网的精度设计一级高程控制网的技术指标按国家二等水准测量的精度要求进行引测，相邻两点高程误差要求小于0.1mm。二级高程控制网的技术指标按国家三等
11、水准测量的精度要求进行引测，相邻两点高程误差要求小于1.0mm。楼层标高放线四等水准测量精度指标进行，采用引测方法进行附和水准测量。（四）、施工控制网测设(1)施工(首、二级)施工平面控制网测设二级控制网建立在首级网的基础上，布设成建筑物矩形或“井” 字形平面控制网，由建筑物主轴控制线(桩点)组成，精度按国家二级导线精度指标进行，施测时应与城市导线点联测。根据本工程结构形式特点，在布设首级(二级)网时优先选择穿过工程主体结构，且在利于竖向传递的轴线或特征线。(2)施工高程控制网测设控制网布设为闭合水准路线，并与测绘院提供水准点联测以确定起算高程。水准点位的布设选择在首级平面控制网桩点上。首级施
12、工高程控制网按二等水准网的精度进行设计，观测采用二等水准观测方法。(3)桩点的设置首级平面控制桩基准点布设在无变形影响的区域；二级平面控制桩基准点布设在变形影响较小的区域；监测点设在变形量大，能确切反映变形量和变形特征的位置；并经设计确认后长期保留。水准基点借用平面控制桩。(4)测量标识测量控制点应妥善管理保护，确保桩点不被压盖、碾轧、扰动，所有控制桩点、监测点均设标识牌，牌中注明桩点的名称、精度等级、点号、数据及管理单位；对于细部测设的点位、线段用油漆进行标识，注明其性质和相关数据。五、分项工程测量方法1、钢筋工程利用往返观测将工作基点引测至墙竖向钢筋上，此项工作的精度不得低于水准网的精度要
13、求，此工作经复测无误后，交给工长作为整个施工层标高控制的依据。工长在进一步引测过程中，层间偏差值不得超过3mm的要求。现场标高点用红或蓝胶带纸进行标识，应注意胶带纸上下边的统一。在绑扎门窗洞口过梁时，可用5m钢卷尺将标高向上传递，拉尺过程中应保持立筋垂直，以免造成立筋垂直偏差过大，而导致出现过梁钢筋偏低的质量问题。工长在过程控制中，应注意检查以下部位标高情况：梁梁接头钢筋的顶标高，看钢筋是否有保护层，锚入本楼层的墙筋顶标高，电梯井下口上部筋顶标高等。2、模板工程板底模支设高度是依据测设于脚手架立杆的标高点，所以测设脚手架立杆的标高点是模板工程标高控制的着重点。测设时可选择位于满堂脚手架的角点、
14、中间点底部稳定可靠、垂直的的立杆，将标高测设其上，扶尺人员是注意标高的上方是否有扣件、横杆阻碍标高点向上的传递。然后有红或蓝胶带纸做统一的标识。测设完毕后可沿立杆向上传递，定出水平杆的标高点，利用细线将各标高点连线，检查合格后，可将此细线作为其它脚手架搭设的依据。待部分板模铺设完成将水准仪架设其上，检查模板面标高、平整度以及相邻两块模板的高低差。若发现问题，现场改正。工长在过程控制中，应注意检查以下部位标高情况：吊模侧模底标高，外墙模板标高是否低于混凝土顶面标高，跨度不小于4m梁、板跨中标高是否按要求起拱，电梯井底模，焊接预埋件标高高差等。3、混凝土工程待板底模铺设完成后，即可将水准仪架设其上
15、，将距混凝土面500mm的控制标高测设在剪力墙竖筋及暗柱立筋上，测设标高的数量应保证每面墙上有一标高点，混凝土浇注过程中，应随时将各标高点拉线，检查找平，此外工作面上也架设一台激光扫平仪随时动态地进行监控，发现问题，及时改正，将混凝土顶面标高偏差值控制在5mm以内。4、二次结构(一)根据结构施工时的轴线控制线放出二次结构的墙边线，门窗洞口线，并弹出墙边的控制线作为装饰时抹灰的控制线。(二)按施工图绘制皮数杆，作为控制墙体砌筑标高的依据，皮数杆上应有1米线位置，以及窗台、过梁、圈梁的竖向位置。(三)设置皮数杆的位置应选在施工段两端，最大间距不超过15米，施工时皮数杆应固定在构造柱钢筋，皮数杆上的500mm线应与结构钢筋混凝土墙、柱身上抄测的水平线对齐。(四)校测结构时作的+1.000线，在各房间柱、墙上抄测出交圈的1米线，作为地面面层、设备、门窗安装的标高依据，同一房间内水平线的标高允许误差2mm
