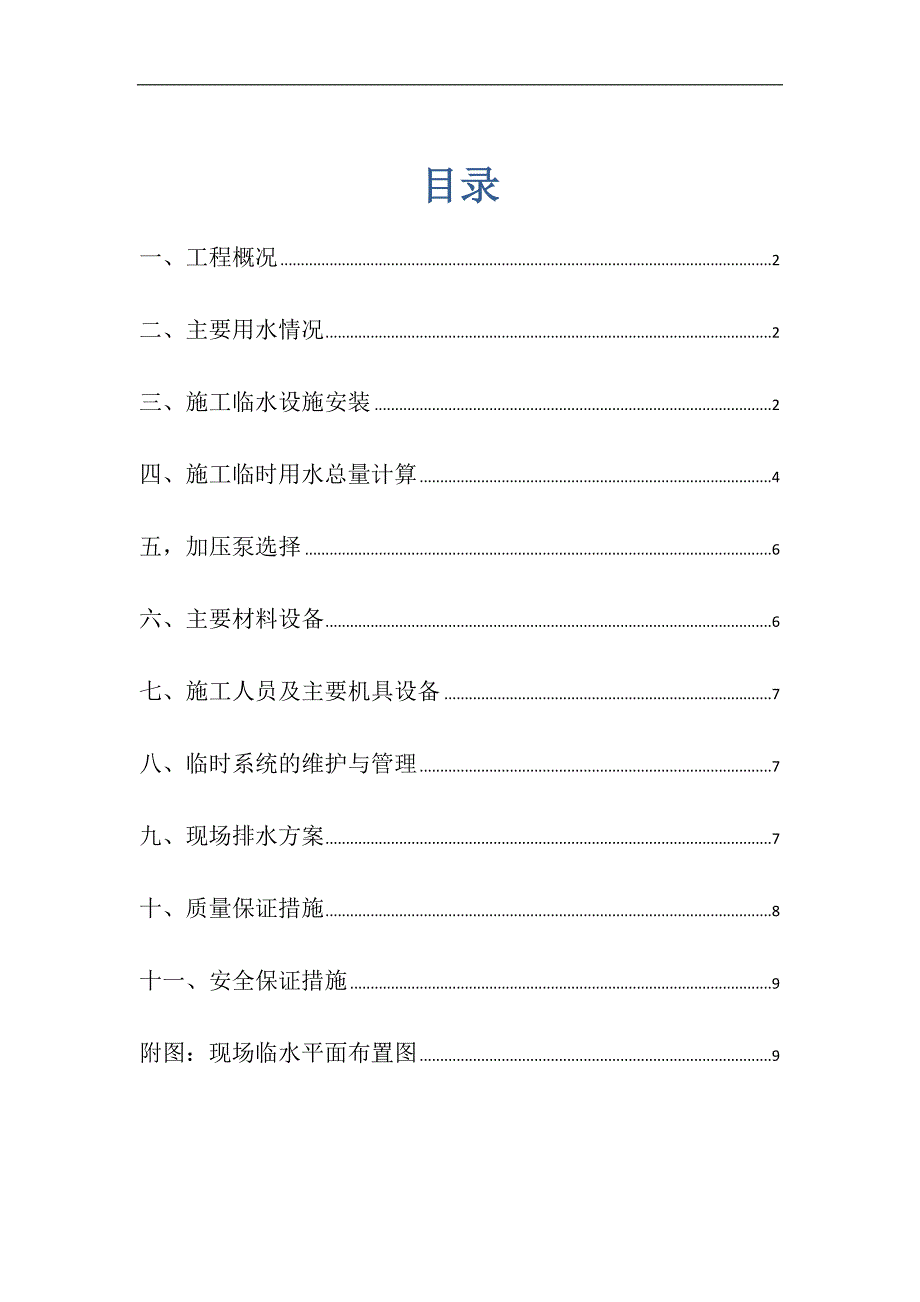

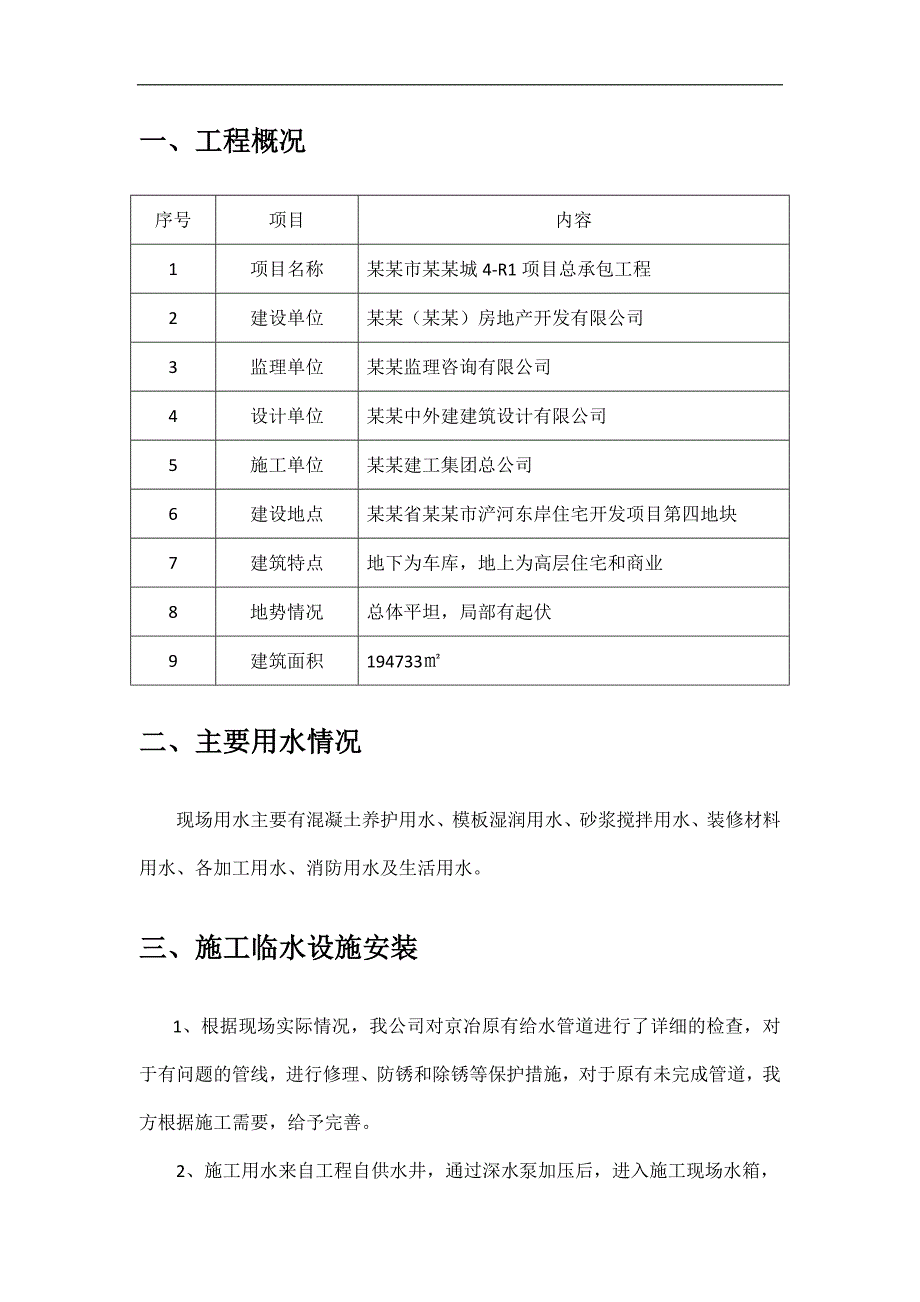

1、目录一、工程概况2二、主要用水情况2三、施工临水设施安装2四、施工临时用水总量计算4五，加压泵选择6六、主要材料设备6七、施工人员及主要机具设备7八、临时系统的维护与管理7九、现场排水方案7十、质量保证措施8十一、安全保证措施9附图：现场临水平面布置图9一、工程概况序号项目内容1项目名称某某市某某城4-R1项目总承包工程2建设单位某某（某某）房地产开发有限公司3监理单位某某监理咨询有限公司4设计单位某某中外建建筑设计有限公司5施工单位某某建工集团总公司6建设地点某某省某某市浐河东岸住宅开发项目第四地块7建筑特点地下为车库，地上为高层住宅和商业8地势情况总体平坦，局部有起伏9建筑面积194733

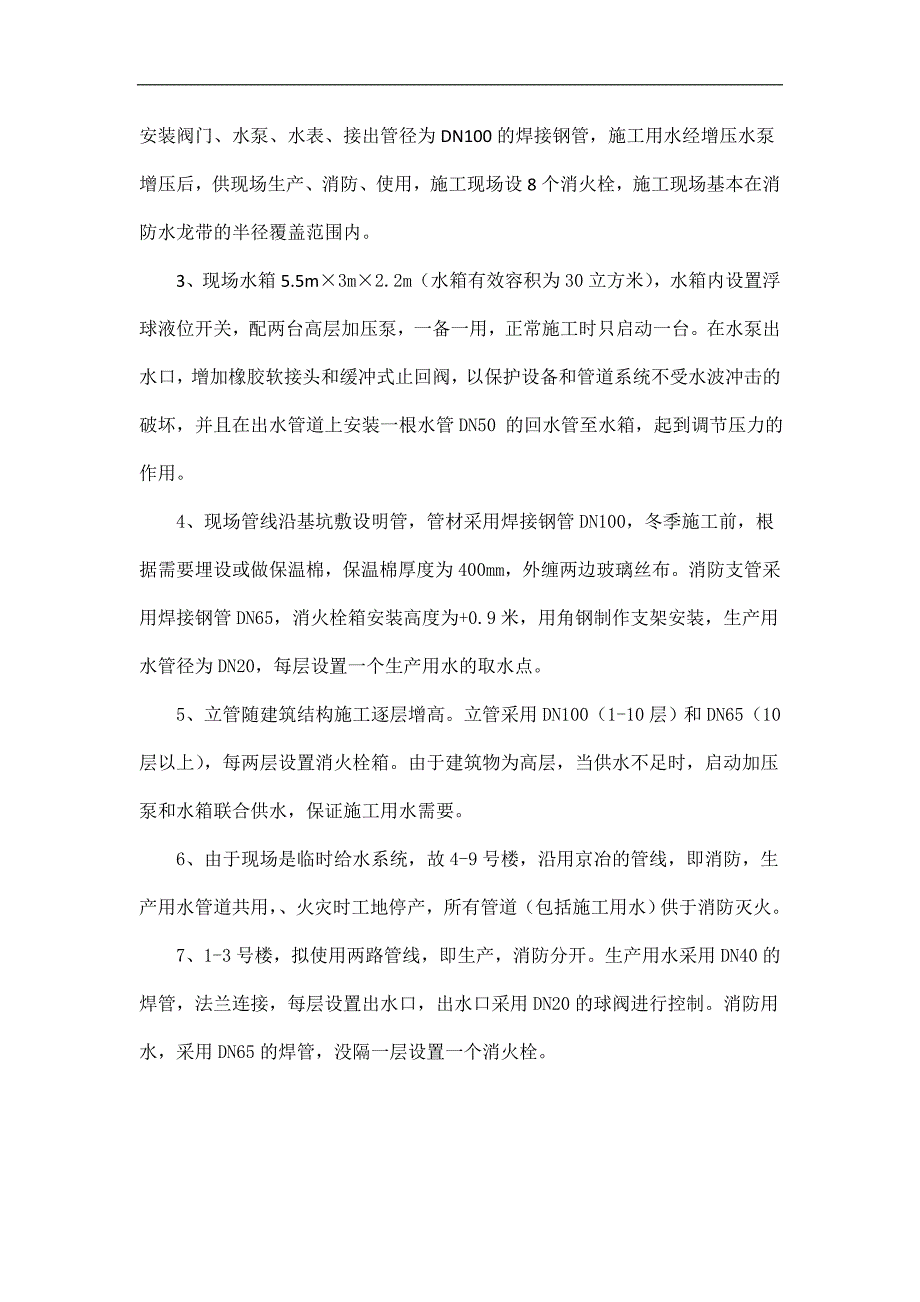

2、二、主要用水情况现场用水主要有混凝土养护用水、模板湿润用水、砂浆搅拌用水、装修材料用水、各加工用水、消防用水及生活用水。三、施工临水设施安装 1、根据现场实际情况，我公司对京冶原有给水管道进行了详细的检查，对于有问题的管线，进行修理、防锈和除锈等保护措施，对于原有未完成管道，我方根据施工需要，给予完善。2、施工用水来自工程自供水井，通过深水泵加压后，进入施工现场水箱，安装阀门、水泵、水表、接出管径为DN100的焊接钢管，施工用水经增压水泵增压后，供现场生产、消防、使用，施工现场设8个消火栓，施工现场基本在消防水龙带的半径覆盖范围内。3、现场水箱5.5m3m2.2m（水箱有效容积为30立方米），
3、水箱内设置浮球液位开关，配两台高层加压泵，一备一用，正常施工时只启动一台。在水泵出水口，增加橡胶软接头和缓冲式止回阀，以保护设备和管道系统不受水波冲击的破坏，并且在出水管道上安装一根水管DN50 的回水管至水箱，起到调节压力的作用。4、现场管线沿基坑敷设明管，管材采用焊接钢管DN100，冬季施工前，根据需要埋设或做保温棉，保温棉厚度为400mm，外缠两边玻璃丝布。消防支管采用焊接钢管DN65，消火栓箱安装高度为+0.9米，用角钢制作支架安装，生产用水管径为DN20，每层设置一个生产用水的取水点。5、立管随建筑结构施工逐层增高。立管采用DN100（1-10层）和DN65（10层以上），每两层设置
4、消火栓箱。由于建筑物为高层，当供水不足时，启动加压泵和水箱联合供水，保证施工用水需要。6、由于现场是临时给水系统，故4-9号楼，沿用京冶的管线，即消防，生产用水管道共用，、火灾时工地停产，所有管道（包括施工用水）供于消防灭火。7、1-3号楼，拟使用两路管线，即生产，消防分开。生产用水采用DN40的焊管，法兰连接，每层设置出水口，出水口采用DN20的球阀进行控制。消防用水，采用DN65的焊管，没隔一层设置一个消火栓。四、施工临时用水总量计算1施工工程用水量计算计算公式=：Q1=Q1:施工用水量（L/S）；K1：未预见的施工用水系数(1.05-1.15)；q1：年度工程量；N1：施工用水量定额；T
5、1：年度有效作业时间；T：每天工作班数；K2:用水不均衡系数。由于工程结构施工阶段相对于装修阶段用水量大，故q1主要以混泥土工程量为计算依据。混凝土自然养护施工用水定额取350L/m，施工工期为30天，每天按照一个工作班计算。其中，K1=1.1；q1=7000，N1=350L/m，T1=30天；t=1；K2=1.5.工程用水量计算：Q1=5.68L/S 2、施工现场生活用水计算公式:Q2=其中：Q2：施工现场生活用水量； P1：施工现场高峰昼夜人数（拟定600人）； N2：施工现场生活用水定额； t：每天工作班数； K3：用水不均匀系数（1.3-1.5），取1.5,； 施工现场生活用水量计算，
6、带入如上公式计算得： Q2= =0.625L/S3、总用水量计算假如工地同时发生火灾的次数为一次，则消防用水的定额为10-15L/S，取消防用水定额为q3=10L/S,Q1+Q2=5.68+0.625=6.3110L/S.故Q取q3=10L/S。4、给水主管管径计算计算公式：D=其中：D：水管管径；Q：耗水量；V：管网中水流流速（m/s），取2.5 m/s.D= = =71.4mm根据消防管理的有关规定，消防管径不得小于DN65,由于施工用水和消防用水采用同一管线供水，因此,用水最小管径确定为DN65.五、加压泵选择水泵扬程计算H=H1+H2+H3,其中：H：水泵总扬程；H1：水泵送水到最不利
7、点的高差（米），为97米。H2：为管道水头损失（米），一般H2=（0.15-0.20）H1，取0.20H1；H3：最不利点的出水水压（米），为8米。根据消防用水计算：H=97+0.2097+8 =124.2米根据最大用水量计算：根据最大用水量Q=10L/S,供水最高扬程H=124.2米，所以加压泵选择扬程为130米，流量Q=10L/S,水泵设两台。六、主要材料设备序号材料名称规格、型号单位数量1钢管DN100米9002钢管DN65米24003钢管DN40米3004水表DN65块75闸阀DN65个86水箱5.5m个17水泵Q=10L/s,H =120m台2七、施工人员及主要机具设备我方的临时供水
8、在京冶的原有管线进行加固、维修，以下为主要机具及人员配备情况，下表不包括后期临时供水所需人员。序号工种人数序号机具名称单位数量1管道工51电焊机台12电焊工22气割台13普通工8八、临时系统的维护与管理（1）、施工时，应保证管线畅通，消防设备完善，且消火栓前道路畅通，以保证消防的需要。（2）、施工用水立管在上层楼板浇筑前应及时接高，按照每施工两层接高两层进行。（3）、对于有渗漏的管线及阀门应及时修复。（4）、冬季施工时应做好防冻工作。（5）、各个用水点做到人走水关，杜绝长流水现象。九、现场排水方案根据本施工现场水文地质条件及基坑开挖深度，本基坑内排水采用集水坑排水方式。1、在基坑边缘修筑高0.
9、2m的护坡，以防止基坑上边雨水流入基坑内。2、车库临时排水坑：布置在1-9#楼基坑外，共8个，集水坑深度为0.5米，15001500，使车库基坑的雨水通过自然坡度汇集于坑内，然后用潜水泵现场材料加工场集水坑内。3、现场材料加工场集水坑设置在距路边较近的地方，共6个。集水坑深度为1.0米、15002000mm，使基坑的雨水通过自然坡汇集于集水坑内，然后用潜水泵将其排除基坑外，通过管道排入市政排水管网。4、排水机具的选择基坑降水设计按白玉最大降雨量考虑，坑内积水考虑当天排完，基坑积水广泛采用潜水泵。选用水泵类型，潜水泵的排水量为基坑用水量的1.5-2倍。5、本工程基坑排水材料的准备5.1潜水泵14
10、台，管径为25/50。5.2塑料水管：1400米。十、质量保证措施1、 认真熟悉图纸、施工方案。2、 严格按照工艺标准施工。3、 严格落实三检制度，确保没到工序质量。根据本施工现场实际情况，结合文明工地要求，为达到绿色优质工程，我公司在原施工基础上，采用了UPVC DN200的塑料排水管，针对角楼布料泵管进行冲洗，使泵管在后期的使用中，不堵塞，起到使现场污水不乱流，不污染的作用4、 保证材料质量。十一、安全保证措施1、 施工人员进入施工现场，必须系带安全帽。2、 安全第一，预防为主。3、 高空作业，需做好安全防护。4、 禁止夜间立管施工。5、 基坑做好防护，禁止在基坑内乱扔杂物和建筑垃圾。6、 施工前，进行安全交底。附图：现场临水平面布置图。
