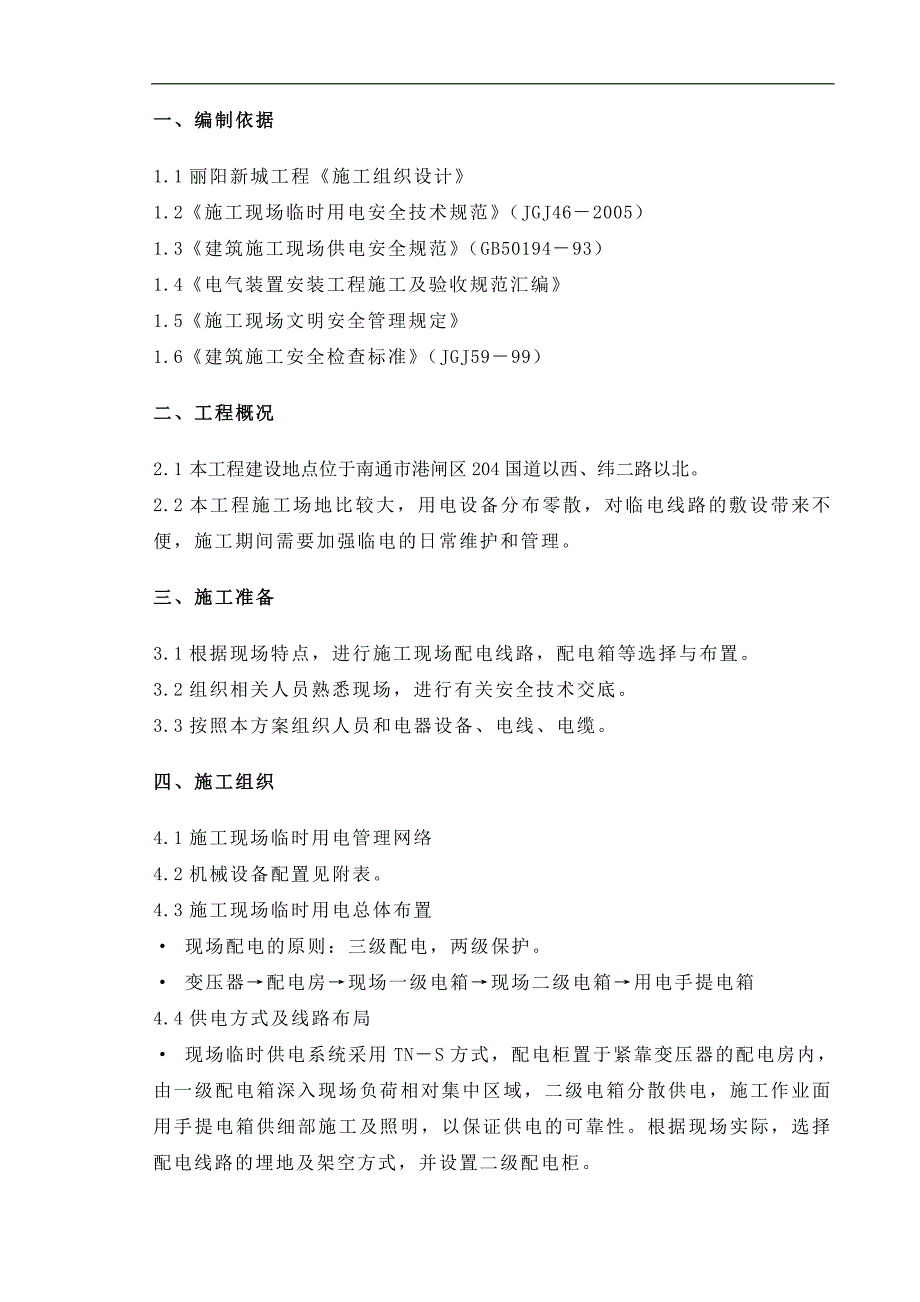

1、一、编制依据1.1丽阳新城工程施工组织设计1.2施工现场临时用电安全技术规范（JGJ462005）1.3建筑施工现场供电安全规范（GB5019493）1.4电气装置安装工程施工及验收规范汇编1.5施工现场文明安全管理规定1.6建筑施工安全检查标准（JGJ5999）二、工程概况2.1本工程建设地点位于南通市港闸区204国道以西、纬二路以北。2.2本工程施工场地比较大，用电设备分布零散，对临电线路的敷设带来不便，施工期间需要加强临电的日常维护和管理。三、施工准备3.1根据现场特点，进行施工现场配电线路，配电箱等选择与布置。3.2组织相关人员熟悉现场，进行有关安全技术交底。3.3按照本方案组织人员和

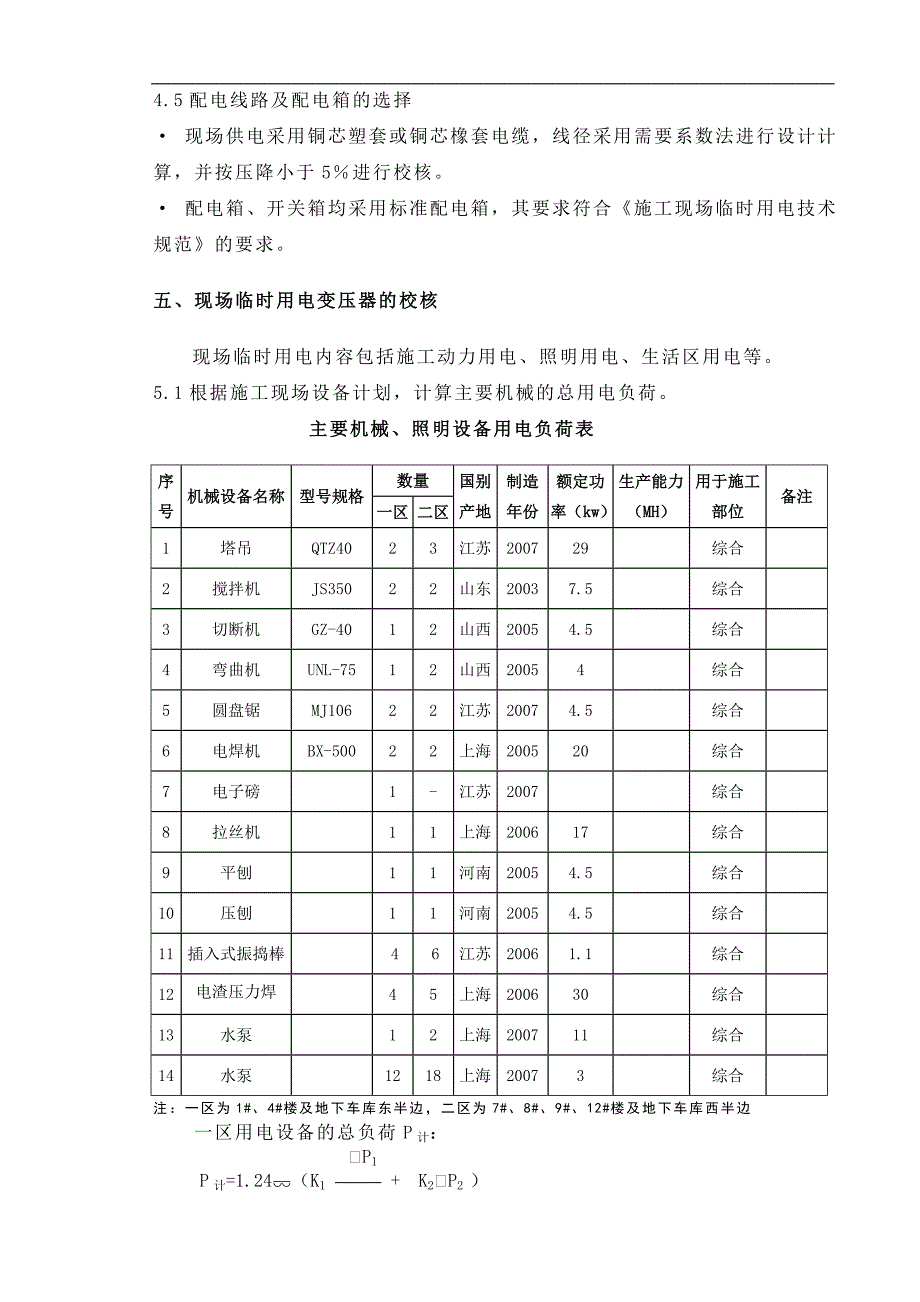

2、电器设备、电线、电缆。四、施工组织4.1施工现场临时用电管理网络4.2机械设备配置见附表。4.3施工现场临时用电总体布置 现场配电的原则：三级配电，两级保护。 变压器配电房现场一级电箱现场二级电箱用电手提电箱4.4供电方式及线路布局 现场临时供电系统采用TNS方式，配电柜置于紧靠变压器的配电房内，由一级配电箱深入现场负荷相对集中区域，二级电箱分散供电，施工作业面用手提电箱供细部施工及照明，以保证供电的可靠性。根据现场实际，选择配电线路的埋地及架空方式，并设置二级配电柜。4.5配电线路及配电箱的选择 现场供电采用铜芯塑套或铜芯橡套电缆，线径采用需要系数法进行设计计算，并按压降小于5进行校核。 配
3、电箱、开关箱均采用标准配电箱，其要求符合施工现场临时用电技术规范的要求。五、现场临时用电变压器的校核现场临时用电内容包括施工动力用电、照明用电、生活区用电等。5.1根据施工现场设备计划，计算主要机械的总用电负荷。主要机械、照明设备用电负荷表序号机械设备名称型号规格数量国别产地制造年份额定功率（kw）生产能力（MH）用于施工部位备注一区二区1塔吊QTZ4023江苏200729综合2搅拌机JS35022山东20037.5综合3切断机GZ-4012山西20054.5综合4弯曲机UNL-7512山西20054综合5圆盘锯MJ10622江苏20074.5综合6电焊机BX-50022上海200520综合7

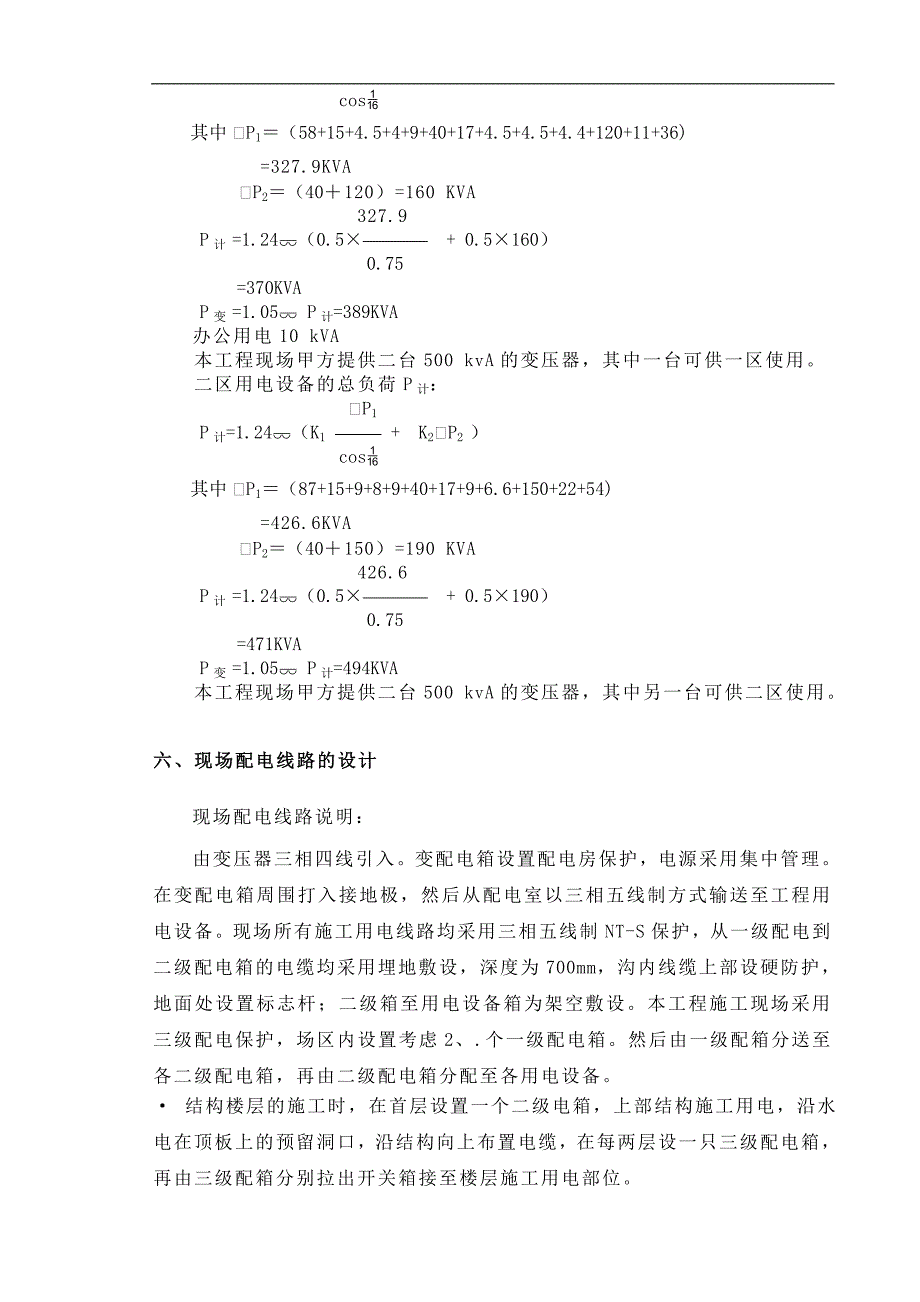

4、电子磅1-江苏2007综合8拉丝机11上海200617综合9平刨11河南20054.5综合10压刨11河南20054.5综合11插入式振捣棒 46江苏20061.1综合12电渣压力焊45上海200630综合13水泵12上海200711综合14水泵1218上海20073综合注：一区为1#、4#楼及地下车库东半边，二区为7#、8#、9#、12#楼及地下车库西半边一区用电设备的总负荷P计： SP1 P计=1.243（K1 + K2SP2 ） cosw其中SP1（58+15+4.5+4+9+40+17+4.5+4.5+4.4+120+11+36)=327.9KVA SP2（40120）=160 KVA
5、 327.9 P计 =1.243（0.5 + 0.5160） 0.75 =370KVAP变 =1.053 P计=389KVA办公用电10 kVA 本工程现场甲方提供二台500 kvA的变压器，其中一台可供一区使用。二区用电设备的总负荷P计： SP1 P计=1.243（K1 + K2SP2 ） cosw其中SP1（87+15+9+8+9+40+17+9+6.6+150+22+54)=426.6KVA SP2（40150）=190 KVA 426.6 P计 =1.243（0.5 + 0.5190） 0.75 =471KVAP变 =1.053 P计=494KVA本工程现场甲方提供二台500 kvA的
6、变压器，其中另一台可供二区使用。六、现场配电线路的设计现场配电线路说明：由变压器三相四线引入。变配电箱设置配电房保护，电源采用集中管理。在变配电箱周围打入接地极，然后从配电室以三相五线制方式输送至工程用电设备。现场所有施工用电线路均采用三相五线制NT-S保护，从一级配电到二级配电箱的电缆均采用埋地敷设，深度为700mm，沟内线缆上部设硬防护，地面处设置标志杆；二级箱至用电设备箱为架空敷设。本工程施工现场采用三级配电保护，场区内设置考虑2、.个一级配电箱。然后由一级配箱分送至各二级配电箱，再由二级配电箱分配至各用电设备。 结构楼层的施工时，在首层设置一个二级电箱，上部结构施工用电，沿水电在顶板上
7、的预留洞口，沿结构向上布置电缆，在每两层设一只三级配电箱，再由三级配箱分别拉出开关箱接至楼层施工用电部位。 本工程电箱布置统一按我公司CI形象统一布置。6.1、现场各配电线路的设计 在现场设置两个配电房，配电房内各安装了一台500 kvA的变压器。具体线路设计如下： 东侧配电房分两路： 第一路送往1#、4#楼及地下车库东半区域 编号为A1 第二路送往生活区区域 编号为A2主线A1路分五路：第一路送往1#楼区域 编号为A11 第二路送往4#楼区域 编号为A12第三路送往地下车库东半区域 编号为A13第四路送往1#4#之间加工区域 编号为A14第五路送往办公区域 编号为A15西侧配电房分两路：第一
8、路送往9#、12#楼及地下车库西半区域 编号为B1 第二路送往7#、8#楼及办公区域 编号为B2主线B1路分四路：第一路送往9#楼区域 编号为B11 第二路送往12#楼区域 编号为B12第三路送往地下车库西半区域 编号为B13第四路送往9#12#之间加工区域 编号为B14主线B2路分四路：第一路送往8#楼区域 编号为B21 第二路送往7#楼区域 编号为B22第三路送往7#8#之间加工区域 编号为B236.2、干线、支干线截面选择（1）主干线A1截面选择：按导线允许电流选择导线截面：I=1000P/（3 U线COS）将U线=380、COS=0.75代入前式可简化为：I=2P (简明施工计算手册P
9、936页)故I=2P=2328=656KVA按导线电压降进行选择导线截面：S=SPL/C=328120/(777)=73 m综合考虑所以选取两根90m电缆满足要求。主干线A2截面选择：生活区选取一根25m电缆满足要求。（2）主干线B1截面选择：按导线允许电流选择导线截面：I=1000P/（3 U线COS）将U线=380、COS=0.75代入前式可简化为：I=2P (简明施工计算手册P936页)故I=2P=2426.6=853.2KVA按导线电压降进行选择导线截面：S=SPL/C=426.6120/(777)=95 m综合考虑所以选取两根90m电缆满足要求。主干线A2截面选择：七、建立安全用电管
10、理制度7.1、建立临时用电施工组织设计和安全用电技术措施的编制、审批制度，并建立相应的技术档案。7.2、建立技术交底制度。向专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图、技术内容和注意事项，并应在技术交底文字资料上履行交底人和被交底人的签字手续，注明交底日期。7.3、建立安全检测制度。从临时用电工程竣工开始，定期对临时用电工程进行检测，主要内容是：接地电阻值，电气设备绝缘电阻值，漏电保护器动作参数等，以监视临时用电工程是否安全可靠，并做好检测记录。7.4、建立电气维修制度。加强日常和定期维修工作，及时发现和消除隐患，并建立维修工作记录，记载维修时间、地点、设备、内
11、容、技术措施、处理结果、维修人员、验收人员等。7.5、建立工程拆除制度。建筑工程竣工后，临时用电工程的拆除应有统一的组织和指挥，并须规定拆除时间、人员、程序、方法、注意事项和防护施等。7.6、建立安全检查和评估制度。7.7、建立安全用电责任制，对临时用电工程各部位的操作、监护、维修分片、分块、分机落实到人，并辅以必要的奖惩。7.8、建立安全教育和培训制度。定期对专业电工和各类用电人员进行用电安全教育和培训，凡上岗人员必须持有劳动部门核发的上岗证书，严禁无证上岗。八、临时用电技术资料管理临时用电技术资料主要有以下内容及负责人员如下表所示: 序 号 技术资料项目负责人员备注1临时用电施工方案2临时
12、用电技术交底3临时用电绝缘测量记录4临时用电电工值班记录5临时用电管理制度6临时用电维修记录7临时用电检查验收记录8临时用电接地电阻测试记录9临时用电技术资料九、临时用电保护临时用电的接地、接零和防雷措施是防止间接触电的主要安全技术措施。9.1、塔吊、施工电梯接地保护现场最高机械设备为塔吊及施工电梯，高度均大于规定的30m。因此塔吊、施工升降机须做好防雷接地保护。塔吊、施工电梯各做1组接地极，其电阻30，接地体采用-440mm镀锌扁铁。9.2、大型用电设备接零保护所有大型用电设备采用三相五线制TN-S系统供电，达到三级控制、三极保护，末端做重复接地，接地电阻值10。保护线为黄绿双色，各分箱必须做接地极。当S16mm2时，保护线和相线截面积相同。当16mm2S35mm2时，保护线选用16mm2。当35mm2S时,保护线不少于相线截面的一半。9.3、手持电动工具使用安全的类工具。由配电分箱引出的开关箱中必须配置录敏度高的漏电保护器，其选择符合剩余电路动作保护器的一般要求技术
