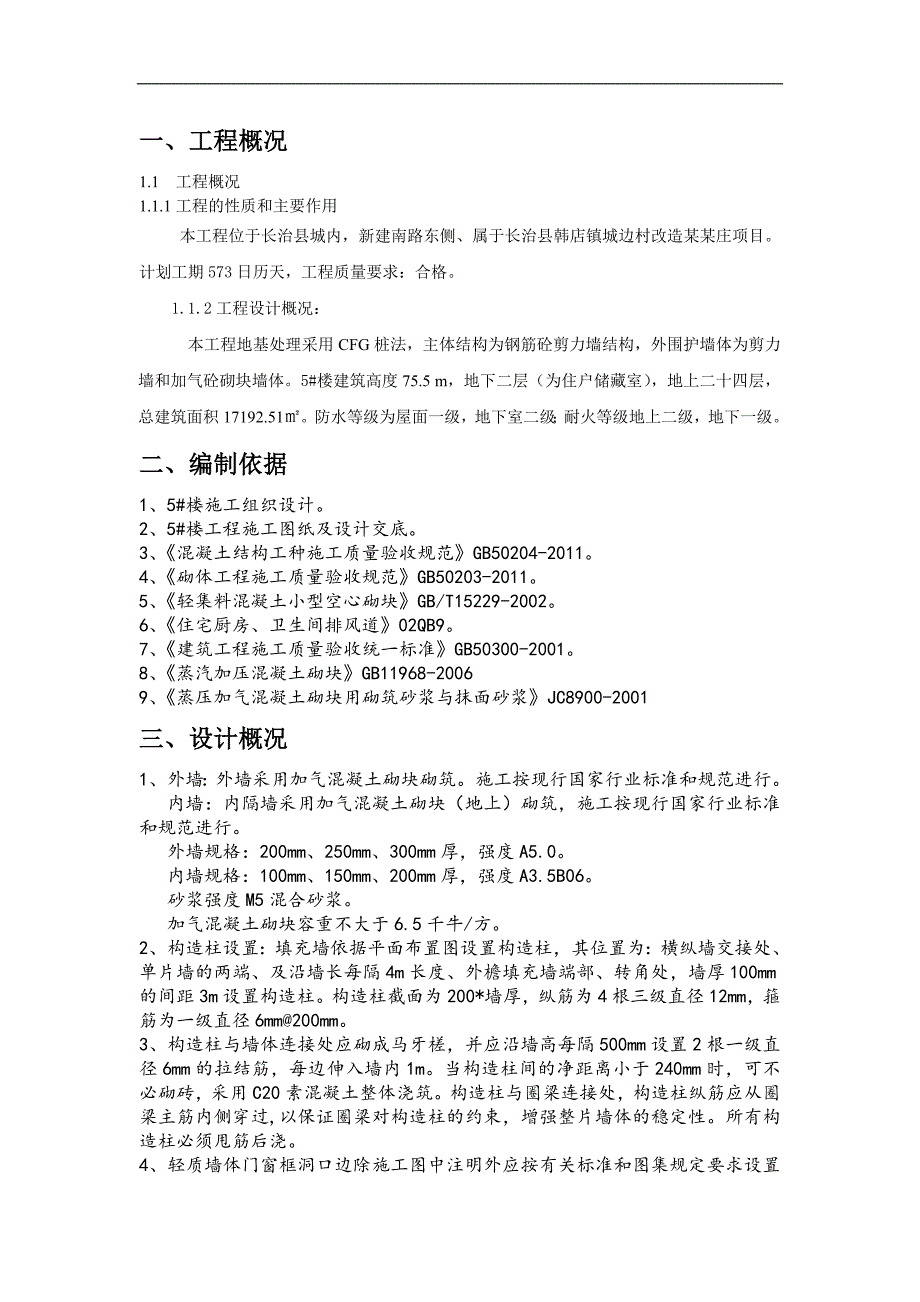

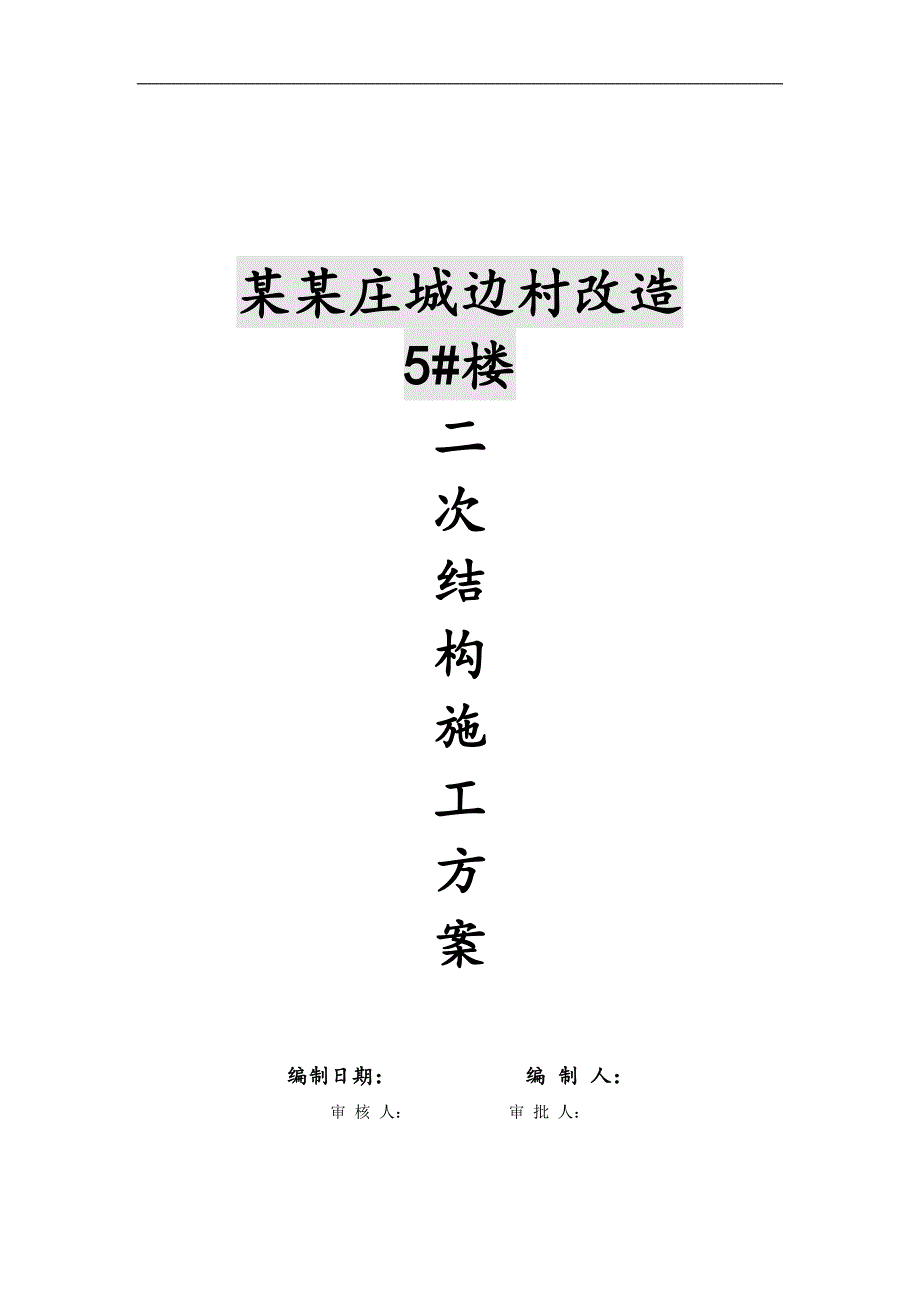

1、某某庄城边村改造5#楼二次结构施工方案编制日期： 编 制 人：审 核 人： 审 批 人：一、工程概况3二、编制依据3三、设计概况3四、材料检验5五、施工工艺及技术标准5六、施工进度保证措施11七、成品保护措施11八、安全消防环保保证措施11一、工程概况1.1 工程概况1.1.1工程的性质和主要作用本工程位于长治县城内，新建南路东侧、属于长治县韩店镇城边村改造某某庄项目。计划工期573日历天，工程质量要求：合格。1.1.2工程设计概况： 本工程地基处理采用CFG桩法，主体结构为钢筋砼剪力墙结构，外围护墙体为剪力墙和加气砼砌块墙体。5#楼建筑高度75.5 m，地下二层（为住户储藏室），地上二十四层
2、，总建筑面积17192.51。防水等级为屋面一级，地下室二级；耐火等级地上二级，地下一级。二、编制依据1、5#楼施工组织设计。2、5#楼工程施工图纸及设计交底。3、混凝土结构工种施工质量验收规范GB50204-2011。4、砌体工程施工质量验收规范GB50203-2011。5、轻集料混凝土小型空心砌块GB/T15229-2002。6、住宅厨房、卫生间排风道02QB9。7、建筑工程施工质量验收统一标准GB50300-2001。8、蒸汽加压混凝土砌块GB11968-20069、蒸压加气混凝土砌块用砌筑砂浆与抹面砂浆JC8900-2001三、设计概况1、外墙：外墙采用加气混凝土砌块砌筑。施工按现行国
3、家行业标准和规范进行。内墙：内隔墙采用加气混凝土砌块（地上）砌筑，施工按现行国家行业标准和规范进行。 外墙规格：200mm、250mm、300mm厚，强度A5.0。 内墙规格：100mm、150mm、200mm厚，强度A3.5B06。砂浆强度M5混合砂浆。加气混凝土砌块容重不大于6.5千牛/方。2、构造柱设置：填充墙依据平面布置图设置构造柱，其位置为：横纵墙交接处、单片墙的两端、及沿墙长每隔4m长度、外檐填充墙端部、转角处，墙厚100mm的间距3m设置构造柱。构造柱截面为200*墙厚，纵筋为4根三级直径12mm，箍筋为一级直径6mm200mm。3、构造柱与墙体连接处应砌成马牙槎，并应沿墙高每隔
4、500mm设置2根一级直径6mm的拉结筋，每边伸入墙内1m。当构造柱间的净距离小于240mm时，可不必砌砖，采用C20素混凝土整体浇筑。构造柱与圈梁连接处，构造柱纵筋应从圈梁主筋内侧穿过,以保证圈梁对构造柱的约束，增强整片墙体的稳定性。所有构造柱必须甩筋后浇。4、轻质墙体门窗框洞口边除施工图中注明外应按有关标准和图集规定要求设置钢筋混凝土构造柱，其混凝土强度等级为C20。5、与圈、过梁连接的钢筋混凝土墙柱，应于圈、过梁纵向钢筋处预埋插筋，插入墙、柱内不小于37d，伸出墙、柱外不小于700mm，并与圈、过梁纵向钢筋搭接。6、孔洞口大于300mm的，设置过梁，压两侧砌体不小于240mm。四、材料检
5、验1、检验分类：出厂检验和型式检验2、出厂检验：2.1检验项目：出厂检验的项目包括：尺寸偏差、外观质量、立方体抗压强度、干密度2.2抽样规则：（1）同品种、同规格、同等级的砌块，以10000块为一批，不足10000块也为一批次，随机抽取50块砌块，进行尺寸偏差、外观检验。（2）从外观与尺寸偏差检验合格的砌块中，随机抽取6块砌块制作试件，进行如下项目检验：A.干密度 3组9块B.强度级别 3组9块3、型式检验：3.1抽样规则：（1）在受检验的一批产品中，随机抽取80块砌块，进行尺寸偏差和外挂检验 （2）在外观与尺寸偏差检验合格的砌块中，随机抽取17块砌块制作试件，进行如下检验： A.干密度 3组
6、9块B.强度等级 5组15块C.干燥收缩 3组9块D.抗冻性 3组9块E.导热系数 1组2块砌筑砂浆的取样严格按照蒸压加气混凝土砌块用砌筑砂浆与抹面砂浆JC8900-2001执行五、施工工艺及技术标准1、施工准备：1.1技术准备：（1）砌块砌筑前应对施工部位图纸进行审查，熟悉图纸掌握设计要求和标准。（2）按设计要求和质量标准编制砌块砌体的施工方案。（3）根据施工方案要求提出劳动力及材料和施工机具使用计划。1.2材料要求：（1）加气混凝土砌块一般规格尺寸有以下几种：长度（mm）：600；高度（mm）：200、250、300；宽度（mm）：100、150、200、250、300.（2）加气混凝土砌
7、块技术性能：密度分为700kgm3。（3）检验产品的性能、强度、于密度、干燥收缩值、抗冻性等试验分别按GB 11969GB 11973。加气混凝土砌块性能 指标等级1密度 (干燥状态) (kg/m3)700502立方体抗压强度 (N/mm2)4.73干燥收缩值温度2014相对湿度41%45%条件下测定0.5,温度2015抗冻性(冻融15次后)重量损失 (%)20,强度损失 (%)0.5干燥收缩、抗冻融和导热系数砌块的强度等级砌块的干密度砌块的立方体抗压强度尺寸偏差和外观1.3主要机具准备：（1）机械：施工电梯、搅拌机、电动切割机。（2）工具：夹具、电动手锯、灰斗、大铁锹、手推车、小撬棍。1.4
8、作业条件：（1）砌筑前，应结合设计图纸要求和施工现场具体情况根据砌体砌块的施工特点，编制施工方案、材料、施工机具计划，按计划进场以满足连续施工要求。（2）砌筑前，必须完成基础工程、基础工程验收合格且办理了验收签字手续。（3）砌体基层应清理干净，并在基层上弹好轴线、边线、门窗洞口位置线和其它尺寸线，应立好皮数杆，同时办理验线签字手续。（4）施工脚手架及卸料平台搭设完毕，操作层脚手板和安全网挂设好，施工脚手架经过验收合格允许使用，环境保护有措施。1.5施工组织及人员准备：（1）施工现场每个区域有专门砌筑专业管理人员。（2）砌体工人全部为掌握施工技能的熟练人员。2、质量安全与环境保护控制要点：2.1
9、材料的关键要求：（1）加气混凝土砌块试验检测的各项指标，必须符合加气混凝土砌块规定的技术性能标准。（2）水泥、砂子试验检测，必须符合水泥强度等级及水泥安定性标准，砂子的密度应符合建筑用砂规定。砂子碱集料反应，试件在规定的试验龄期膨胀率应小于0.1。2.2技术的关键要求:（1）严格执行施工工艺的操作程序和施工安全技术质量标准。（2）砌筑过程中余下的砌块渣及落地灰，应及时清扫、集中装车或装袋运输，禁止从楼上抛扔，造成环境污染。2.3质量关键要求:（1）砌块砌体纵横交叉转角处应同时砌筑，对于无法同时砌筑的部位，留搓处沿墙高每隔500mm，放两根6筋，其埋设长度以留搓处算起，每边不小于500mm，末端
10、弯钩90。（2）加气混凝土砌块砌筑时，不应与其它块材混砌，砌块搭砌长度不应小于砌块长度的1/3，最小搭砌长度不得小于150mm，竖向通缝不得大于2 皮砌块高度。（3）加气混凝土砌块砌筑时，底部应砌筑页岩砖四皮，其高度不应小于200mm。2.4职业健康安全关键要求：（1）施工应严格遵守现场安全规章制度，贯彻执行国家有关安全法律法规，牢固树立“安全第一”的施工安全意识。（2）砌筑墙体时严禁操作人员站在墙上施工，高空作业应系好安全带。2.5环境关键要求：（1）施工应严格执行国家现行有关的环境保护法律、法规。（2）施工过程中应采取有效的防止噪声和粉尘飞扬措施。（3）在居民稠密区施工时，必须严格控制噪声
11、和粉尘的污染。（4）施工现场及搅拌的污水须经过沉淀池沉淀，排入指定地点。3、施工工艺：3.1工艺流程：墙体放线 制备砂浆 砌块排列 铺砂浆 砌块就位 校正 墙体砌筑 竖缝灌砂浆 勾缝 3.2操作工艺：（1）墙体放线：墙体施工前，应将基础顶面或楼层结构面按标高找平，依据图纸放出第一皮砌块的轴线，砌体的边线及门窗洞口位置线。（2）砌块提前2d 进行浇水湿润，浇水时把砌块上的浮尘冲洗干净。（3）根据砌块砌体标高要求立好皮数杆，皮数杆立在砌体的转角处，纵向长度一般不应大于15m 立一根。（4）配制砂浆：按设计要求的砂浆品种、强度等级进行砂浆配制，配合比由试验室确定。采用重量比，计量精度为水泥2，砂、石
12、灰膏控制在5以内，应采用机械搅拌，搅拌时间不少于1.5min。（5）砌块的排列：应根据工程设计施工图纸，结合砌块的品种规格，绘制砌体砌块的排列图，经审核无误后，按图进行排列。（6）排列应从基础顶面或楼层面进行，排列时应尽量采用主规格的砌块，砌体中主规格砌块应占总量的80以上。（7）砌块排列上下皮应错缝搭砌，搭砌长度一般为砌块长度的13，也不应小于150mm。（8）外墙转角处及纵横墙交接处，应将砌块分皮咬搓，交错搭砌，砌体砌至门窗洞口边非整块时，应用同品种的砌块加工切割成。不得用其它砌块或砖镶砌。（9）砌体水平灰缝厚度一般为15mm，如果加网片筋的砌体水平灰缝的厚度为2025mm，垂直灰缝的厚度
13、为20mm，大于30mm 的垂直灰缝应用C20 级细石混凝土灌实。（10）砌块砌体与结构构件位置有矛盾时，应先满足构件要求。（11）铺砂浆：将搅拌好的砂浆通过吊斗或手推车运至砌筑地点，在砌块就位前用大铁锹、灰勺，进行分块铺灰，较小的砌块量大铺灰长度不得超过1500mm。（12）砌块就位与校正：砌块砌筑前应把表面浮尘和杂物清理干净，砌块就位应先远后近，先下后上，先外后内，应从转角处或定位砌块处开始，吊砌一皮校正一皮。（13）砌块就位与起吊应避免偏心，使砌块底面水平下落，就位时由人手扶控制对准位置，缓慢的下落，经小撬棍微撬，拉线控制砌体标高和墙面平整度，用托线板挂直，校正为止。（14）竖缝灌砂浆：
14、每砌一皮砌块就位后，用砂浆灌实直缝，随后进行灰缝的勒缝（原浆勾缝），深度一般为35mm。4、质量标准：4.1一般规定：（1）加气混凝土砌块开始砌筑时，其产品龄期应超过28d。（2）加气混凝土砌块运输、装卸过程中，严禁抛掷和倾倒，进场后应按规格、品种分别堆放整齐，堆放高度不得超过2m，防止雨淋。（3）砌筑前，加气混凝土砌块应提前2d 浇水湿润，砌块砌筑时应向砌筑面适量浇水。（4）加气混凝土砌块砌筑时，墙底部应砌筑页岩砖，其高度不宜小于200mm。（5）砌筑前应根据楼层平整状况，用1:3水平砂浆或细石混凝土找平。（6）厨房、卫生间、浴室等有防水要求的部位，墙体底部浇筑C20素混凝土防潮带，高度不小于120mm。（7）用切割机管线开槽控制槽深大于等于管外径+15mm且不大于1/3墙厚；开槽管固定牢固，用聚合物砂浆分两次抹平，并沿缝贴200mm耐碱玻纤网格布。4.2主控项目：（1）砌块和砌筑砂浆的强度等级应符合设计要求。（2）砌块的抗冻性能，强度等级损失20，表观密度损失5。（3）检验方法：检查砌块的产品合格证书，产品性能检测报告和砂浆试验报告。4.3一般项目：（1）加气混凝土砌块砌体不能与其它块材混合砌筑。（2）加气混凝土砌块砌体一般允许偏差应符合规范规定。检查数量：每步架子
