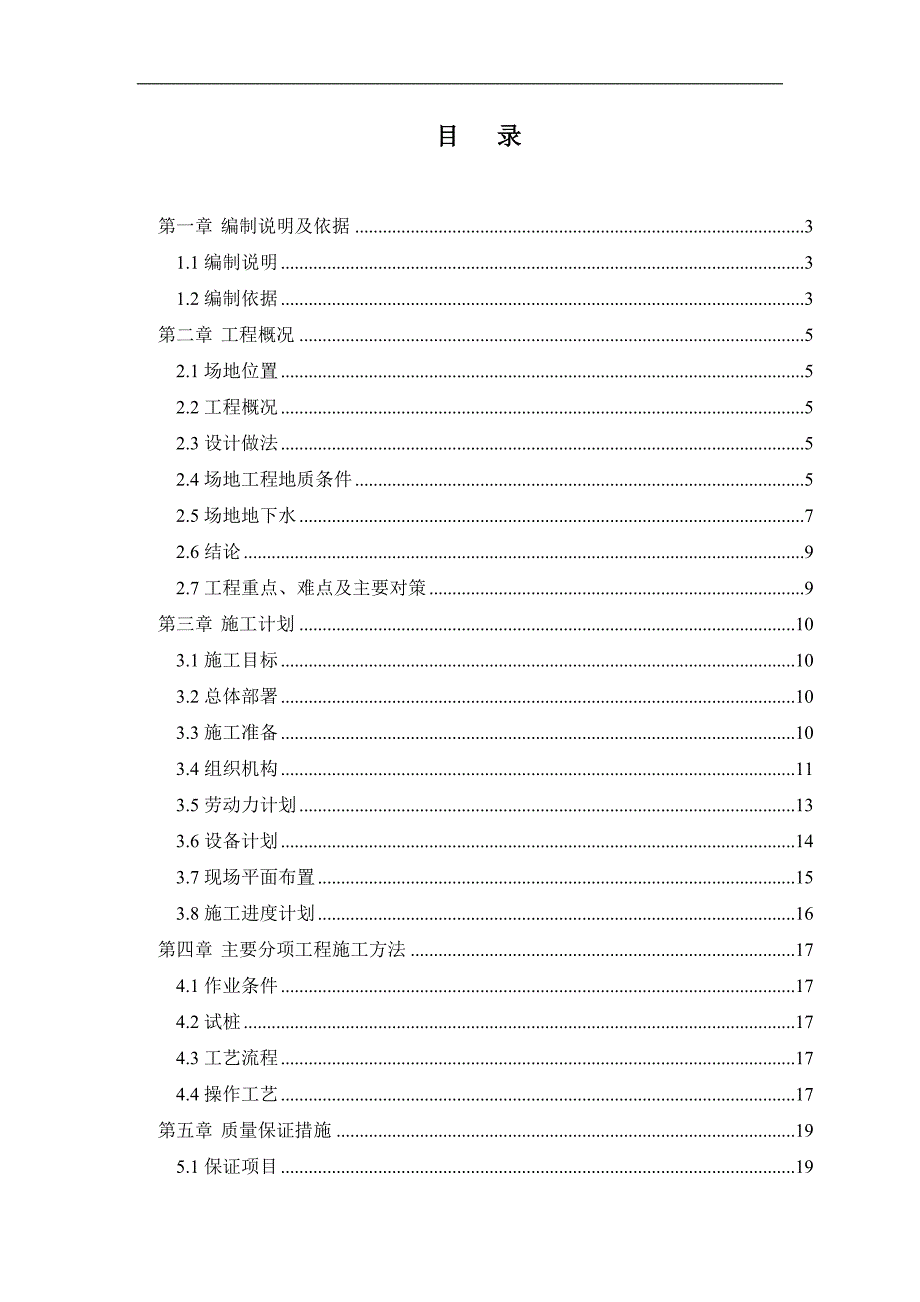

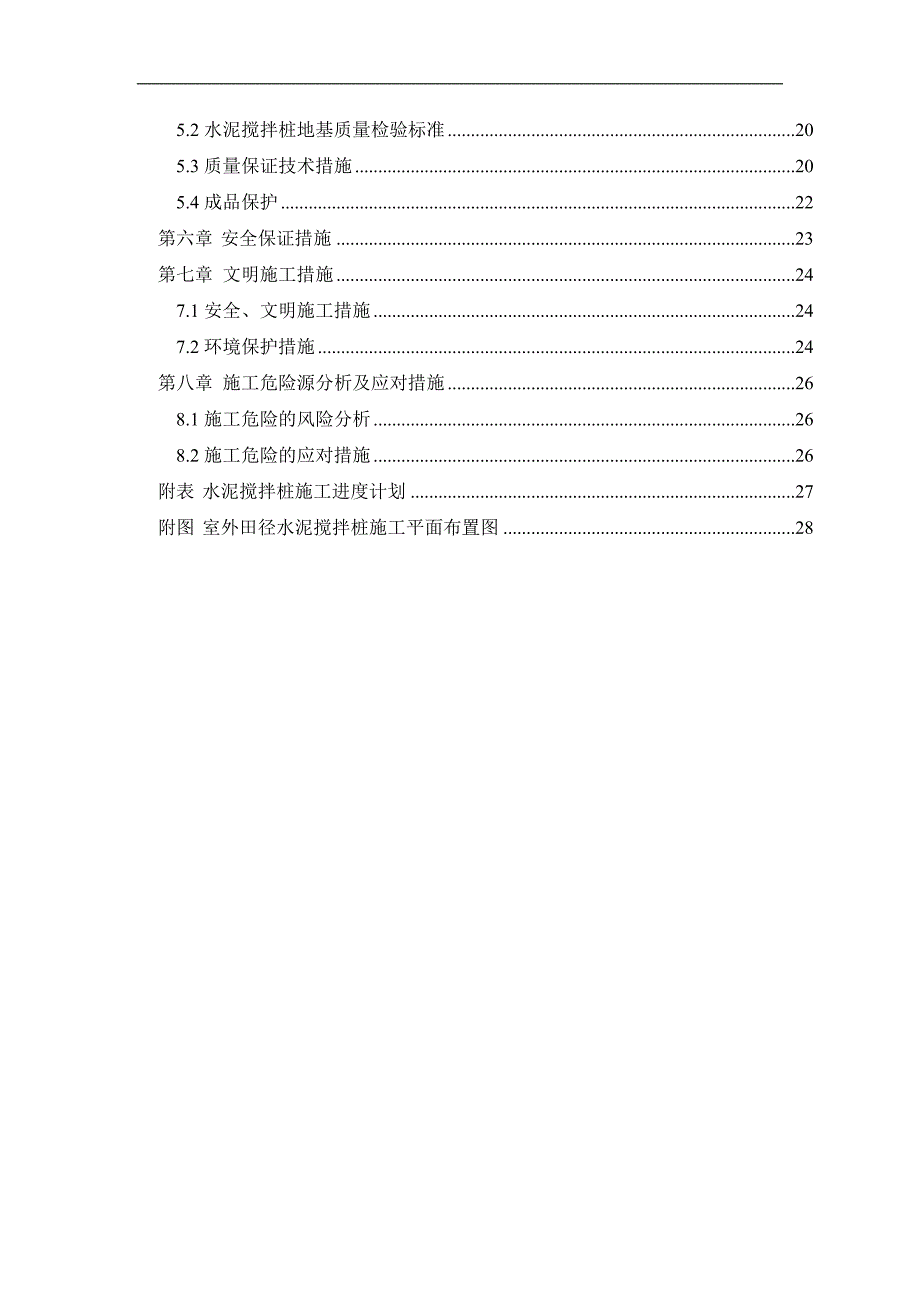

1、目 录第一章 编制说明及依据31.1编制说明31.2编制依据3第二章 工程概况52.1场地位置52.2工程概况52.3设计做法52.4场地工程地质条件52.5场地地下水72.6结论92.7工程重点、难点及主要对策9第三章 施工计划103.1施工目标103.2总体部署103.3施工准备103.4组织机构113.5劳动力计划133.6设备计划143.7现场平面布置153.8施工进度计划16第四章 主要分项工程施工方法174.1作业条件174.2试桩174.3工艺流程174.4操作工艺17第五章 质量保证措施195.1保证项目195.2水泥搅拌桩地基质量检验标准205.3质量保证技术措施205.4成

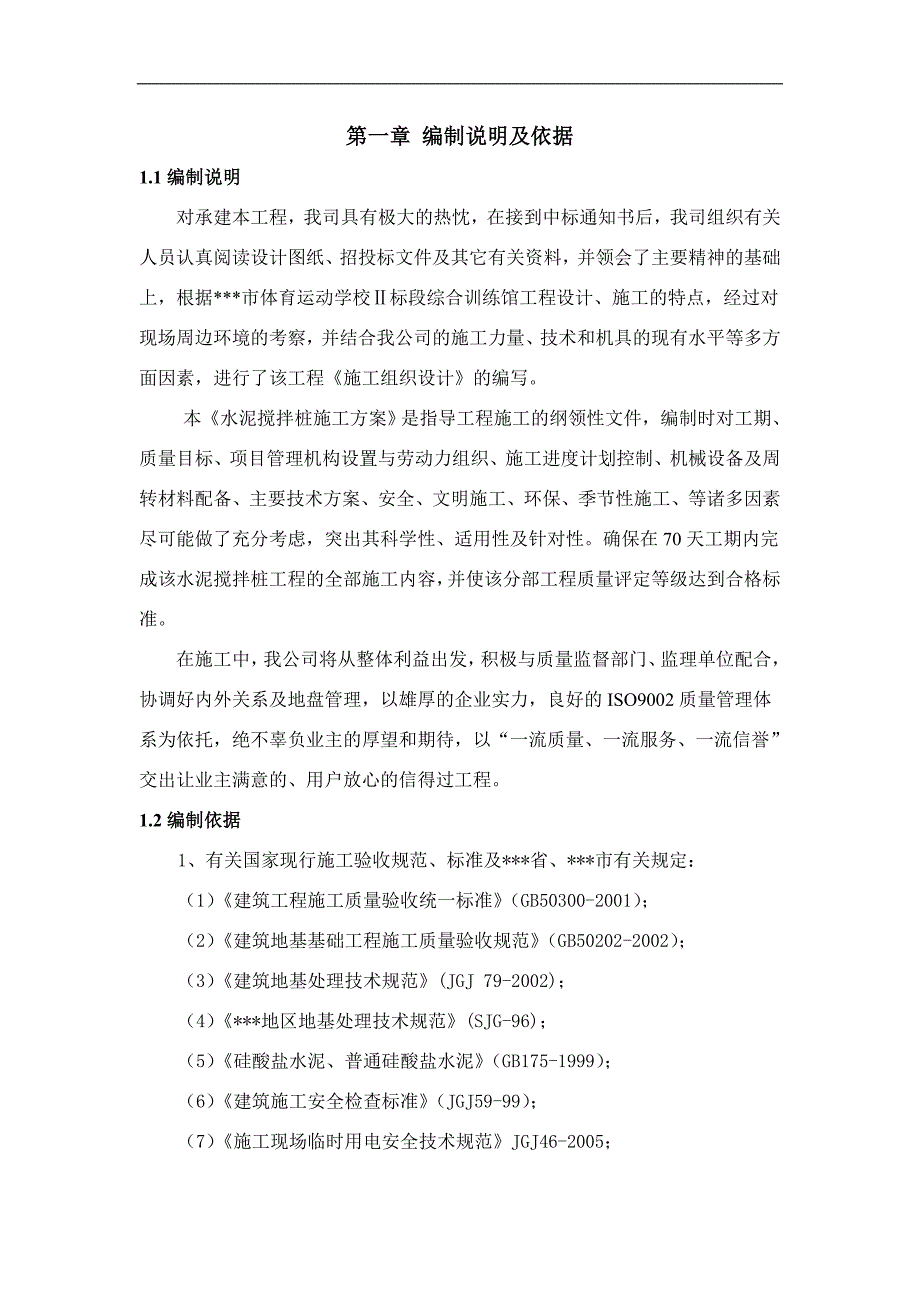

2、品保护22第六章 安全保证措施23第七章 文明施工措施247.1安全、文明施工措施247.2环境保护措施24第八章 施工危险源分析及应对措施268.1施工危险的风险分析268.2施工危险的应对措施26附表 水泥搅拌桩施工进度计划27附图 室外田径水泥搅拌桩施工平面布置图28第一章 编制说明及依据1.1编制说明对承建本工程，我司具有极大的热忱，在接到中标通知书后，我司组织有关人员认真阅读设计图纸、招投标文件及其它有关资料，并领会了主要精神的基础上，根据*市体育运动学校标段综合训练馆工程设计、施工的特点，经过对现场周边环境的考察，并结合我公司的施工力量、技术和机具的现有水平等多方面因素，进行了该工
3、程施工组织设计的编写。本水泥搅拌桩施工方案是指导工程施工的纲领性文件，编制时对工期、质量目标、项目管理机构设置与劳动力组织、施工进度计划控制、机械设备及周转材料配备、主要技术方案、安全、文明施工、环保、季节性施工、等诸多因素尽可能做了充分考虑，突出其科学性、适用性及针对性。确保在70天工期内完成该水泥搅拌桩工程的全部施工内容，并使该分部工程质量评定等级达到合格标准。在施工中，我公司将从整体利益出发，积极与质量监督部门、监理单位配合，协调好内外关系及地盘管理，以雄厚的企业实力，良好的ISO9002质量管理体系为依托，绝不辜负业主的厚望和期待，以“一流质量、一流服务、一流信誉”交出让业主满意的、用
4、户放心的信得过工程。1.2编制依据1、有关国家现行施工验收规范、标准及*省、*市有关规定：（1）建筑工程施工质量验收统一标准（GB50300-2001）；（2）建筑地基基础工程施工质量验收规范（GB50202-2002）；（3）建筑地基处理技术规范(JGJ 79-2002)；（4）*地区地基处理技术规范(SJG-96)；（5）硅酸盐水泥、普通硅酸盐水泥（GB175-1999）；（6）建筑施工安全检查标准（JGJ59-99）；（7）施工现场临时用电安全技术规范JGJ46-2005；（8）*地区基桩质量检测技术规程(SJG 09-99)；（9）建筑桩基技术规范（JGJ94-2008）；3.*市体育
5、运动学校标段综合训练馆工程全套施工图。4. *市体育运动学校标段综合训练馆工程施工合同。5. *市体育局*市体育运动学校工程场地岩土工程勘察报告（2008年12月）。6.我公司的人员、设备、技术能力和施工管理经验。7.我公司ISO9001、ISO14001、OHSAS18001三个管理体系有关文件。第二章 工程概况2.1场地位置拟建场地位于*市*中心城，*社区西南，校区北侧紧邻*路，东侧紧邻拟建*大道，西侧紧邻*路，中部有东西向*路将校区分隔，交通便利。2.2工程概况*市体育运动学校标段综合训练馆室外田径场中的深层水泥搅拌桩共有8768根，有效桩长约311m，直径500，采用一喷两搅施工工艺，
6、正方形布置，间距1.0m，置换率19.6%；桩端进入粉质粘土不小于1.5m，（或进入强风化泥质粉砂岩不少于0.5m）；2.3设计做法1.深层水泥搅拌桩固化剂采用32.5级以上的普通硅酸盐水泥，每米水泥用量不少于70kg；2.搅拌桩停浆标高高于桩顶设计标高0.3m；3.深层水泥搅拌桩工程量及设计型号详见下表：水泥搅拌桩工程量表序号设计桩编号桩直径（mm）参考桩长（m）数量（根）1深层水泥搅拌桩50031187682.4场地工程地质条件1.地形地貌场地地貌为残丘及山间谷地，场地南部多由石炭泥质粉砂岩、粉砂岩及粉砂质泥岩等经构造剥蚀后形成，场地北部多为早石炭世石磴子组结晶灰岩、大理岩、白云质结晶灰岩
7、。场地大部位于岩溶发育区，其上为冲洪积台地。现场地北段为厂区，其它地段为开挖及回填区，原始地形地貌已改变，地形大体为西高东低，地面标高为50.2063.79m，高差约13.59m。2.地层岩性根据钻探揭露，场地内的地层有：人工填土、冲洪积土层、残积土层及石炭系泥质粉砂岩、白云质灰岩、灰岩。灰岩层中岩溶发育，见有溶洞及溶蚀裂隙，溶洞中有充填物。现将各地层的主要岩性特征从新至老分述如下：1)人工填土(Qml)层厚0.3016.00m，厚度变化较大。2)第四系冲洪积层（Q3al+pl） 有机质土：层厚0.502.80m，层顶埋深8.6012.80m，层顶标高47.1743.42m。 粉质粘土：层顶埋
8、深3.9016.00m，层顶标高41.5055.42m。3)第四系残积层（Qel）粉质粘土：层厚1.5016.60m，层顶埋深1.3017.80m，层顶标高38.8457.98m。4)第四系洞积物（Qpr）洞积物：厚度0.98.60m，层顶埋深20.2047.60m，层顶标高9.4437.62m。5)基岩 泥质粉砂岩：主要矿物成分为石英、长石等，粉粒结构，中厚层构造。根据岩石的风化程度划分为强、中、微风化三个带，本次勘察揭露强、中风化带，其岩性特征描述如下： 强风化泥质粉砂岩：揭露厚度3.6072.00m（未揭穿），层顶埋深0.3024.50m，层顶标高31.4861.33m。 中风化泥质粉砂
9、岩：揭露厚度7.20m，层顶埋深74.30m，层顶标高-13.83m。 灰岩：揭露厚度2.3020.90m（含溶洞高度），层顶埋深13.5064.90m，层顶标高-1.6640.76m。6)岩溶 灰岩中岩溶发育，溶蚀现象明显，溶洞被有充填物填充，未见明显地下河，溶洞分布情况详见表1。 岩溶发育情况一览表 表1岩溶类型孔号洞顶洞底洞高（m）充填物埋深（m）标高 (m)埋深(m)标高(m)土洞 ZK6441.2016.6444.9012.943.70由粘性土、粉土、粉砂及角砾等组成，软塑可塑，局部流塑。ZK6523.0027.5925.3025.292.30ZK6647.609.4449.207.
10、841.60ZK6820.2037.6222.7035.122.50ZK7032.7024.2937.6019.394.90ZK7527.8031.0936.4022.498.60ZK7633.5025.3135.0023.811.50ZK8039.5016.6146.1010.018.60ZK8143.2013.3744.9011.671.60ZK8521.5037.3823.7035.182.20ZK8827.0031.2227.9030.320.90ZK9531.2025.8735.7021.374.50ZK9841.5014.5443.0013.041.50ZK10127.8027.2
11、029.9025.102.10溶洞 ZK8425.7033.3726.5032.570.80ZK8623.1034.1923.8033.490.7024.2033.0925.8031.491.6027.2030.0937.4019.8910.20ZK9215.3038.9617.1037.161.80ZK9727.1028.2330.7024.633.60ZK9843.8012.2444.1011.940.30ZK9941.5014.3442.2013.640.70岩芽ZK6129.8028.2430.7027.340.90为鹰嘴状灰岩，灰白色，微风化，岩芯完整。ZK7837.8019.783
12、8.6018.980.80注：ZK78（53.80m）、ZK83（50.30m）ZKI00（70.50m）号钻孔为岩溶深槽或落水洞，深度大，钻进困难，未钻至岩面。2.5场地地下水1.地下水概况场地内人工填土由泥质粉砂岩风化土石组成，碎石含量高，其透水性能相对较好，但对整个场地而言，其均匀性较差；第四系冲洪积、残积粉质粘土层为弱含水、弱透水地层，此层水属上层滞水潜水类型，水量贫乏。场地主要地下水为岩溶水，主要赋存于微风化灰岩的岩溶裂隙中，并受岩层中溶洞、溶蚀裂隙发育程度控制，场地北部地段岩溶发育，岩溶水相对丰富，当岩溶连通性好时，影响范围大。钻探期间，灰岩区钻孔一般出现漏水现象，测得地下稳定水位
13、埋深011.60m，标高为45.2653.43m，其中场地北东ZK71、ZK79、ZK87号钻孔中地下水溢流。由于在岩溶区，土洞、溶洞或溶隙有粘性土充填，个别钻孔水位的偏差可能较大。场地各地层的渗透系数k值（经验值）建议采用表7数值。参考该地区建筑场地的经验数值，该场地地下水水位的变化幅度随降雨量变化较大，且场地西侧为丘陵，地势较高，雨季洪流对本场地地下水影响较大，场地内防水及抗浮设计水位可按场地北段的地面标高确定（标高50.00m）。2.地下水的补、迳、排条件场地地下水主要接受大气降水和地表水补给，迳流方向大体由北西流向南东排泄。3.水土的腐蚀性评价1)地下水的腐蚀性评价在ZK15、ZK19、ZK42、ZK70、ZK70、ZK90号钻孔中取水样做室内水质简分析，其结果见水质分析报告表(图号：*DGD197-4) 。按岩土工程勘察规范（GB50021-2001）有关标准判定：场地地下水水质对混凝土结构、钢筋混凝土结构中钢筋无腐蚀性，对钢结构具弱腐蚀性。2)土的腐蚀性评价在场地内地表采取代表性填土试料（A、B、C、D）进行易溶盐分析，其结果见易溶盐分析报告表（图号：*DGD197-5），按岩土工程勘察规范（GB50021-2001）有关标准判定：场地地下水位以上土质对混凝土结构、钢筋混凝土结构中钢筋及钢结构无腐蚀性。
