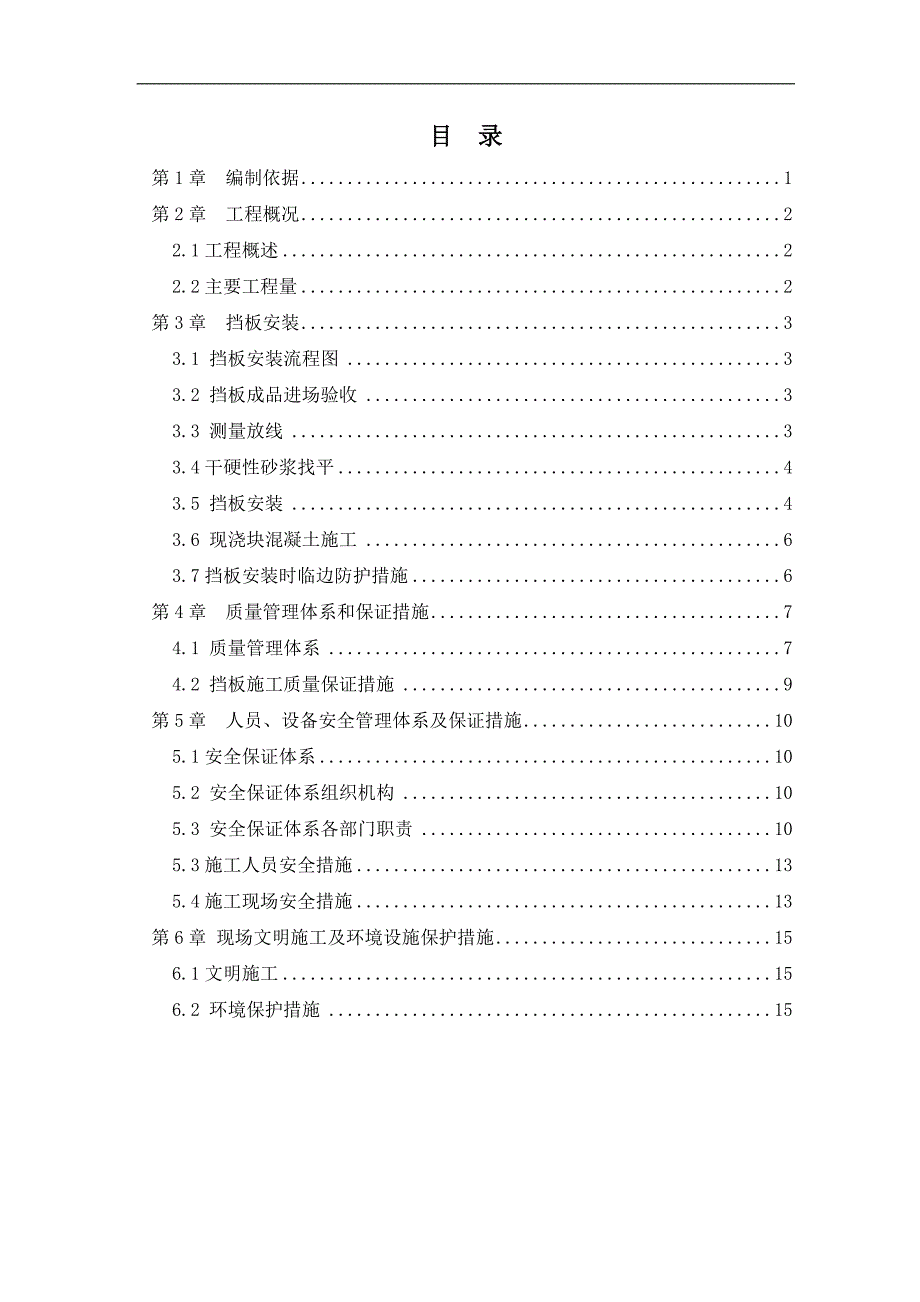

1、目 录第1章 编制依据1第2章 工程概况22.1工程概述22.2主要工程量2第3章 挡板安装33.1 挡板安装流程图33.2 挡板成品进场验收33.3 测量放线33.4干硬性砂浆找平43.5 挡板安装43.6 现浇块混凝土施工63.7挡板安装时临边防护措施6第4章 质量管理体系和保证措施74.1 质量管理体系74.2 挡板施工质量保证措施9第5章 人员、设备安全管理体系及保证措施105.1安全保证体系105.2 安全保证体系组织机构105.3 安全保证体系各部门职责105.3施工人员安全措施135.4施工现场安全措施13第6章 现场文明施工及环境设施保护措施156.1文明施工156.2 环境保

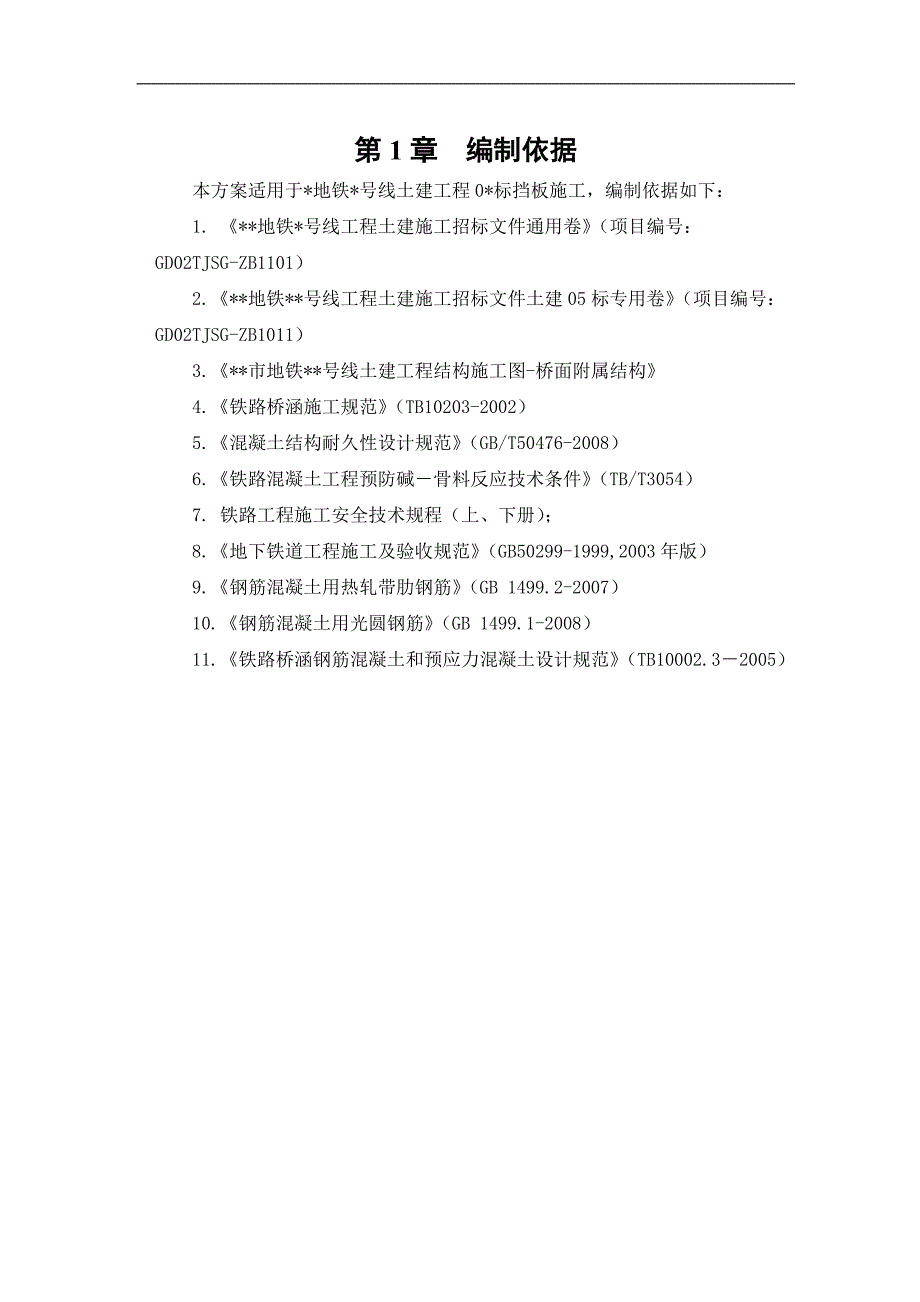

2、护措施15第1章 编制依据本方案适用于*地铁*号线土建工程0*标挡板施工，编制依据如下：1. *地铁*号线工程土建施工招标文件通用卷（项目编号：GD02TJSG-ZB1101）2.*地铁*号线工程土建施工招标文件土建05标专用卷（项目编号：GD02TJSG-ZB1011）3.*市地铁*号线土建工程结构施工图-桥面附属结构4.铁路桥涵施工规范（TB10203-2002）5.混凝土结构耐久性设计规范（GB/T50476-2008）6.铁路混凝土工程预防碱骨料反应技术条件（TB/T3054）7. 铁路工程施工安全技术规程（上、下册）；8.地下铁道工程施工及验收规范（GB50299-1999,2003
3、年版）9.钢筋混凝土用热轧带肋钢筋（GB 1499.2-2007）10.钢筋混凝土用光圆钢筋（GB 1499.1-2008）11.铁路桥涵钢筋混凝土和预应力混凝土设计规范（TB10002.32005）第2章 工程概况2.1工程概述*地铁*号线土建工程*标全长3146m，起于*站，沿*路向东，终止于*以东130m处的U型槽，依次跨越*路、*路、*路、*路、*路、*路、*路、*大道，含两站两区间。挡板安装置于区间段，分别为*站-*站高架区间、*站-*高架区间。2.2主要工程量梁类型中间挡板梁端挡板跨数合计数量缝宽Bmm长度()个数长度()个数30m简支梁249610244822048010034m
4、简支梁24961219482411210035m简支梁2496122448239109210040+65+65+40m连续梁24968223982116815042+70+42m连续刚构24966019482112415040+60+40m连续梁24965424482222410030+30+30m连续梁24963424482172100合计挡板数量2272第3章 挡板安装3.1 挡板安装流程图测量放线干硬性砂浆找平挡板吊装下一跨梁施工现浇混凝土浇注挂线找平挡板临时固定等强后拆除模板及支撑图3-1 挡板安装流程图3.2 挡板成品进场验收预制混凝土挡块进场时须达到设计强度；结构尺寸允许偏差：长度
5、：5mm；宽度（高度）：5mm；截面尺寸：+10mm、-0；混凝土挡板表面平整、密实、颜色均匀，不得有蜂窝、麻面、孔洞、疏松、和缺棱掉角等缺陷。3.3 测量放线挡板安装边线采用全站仪极坐标法放出现浇块轮廓线特征点，弹出墨线，供安装现浇块模板和挡板使用，通过钢尺量距确定挡板安装的水平位置，同时每5米用线板确定挡板顶面高程及顺直度，并用水平尺校核挡板的垂直度。3.4干硬性砂浆找平1、先将挡板座浆处浮浆及杂物清理干净，洒水湿润。2、根据挡板顶部标高控制线确定找平层标高,采用13（水泥砂）水泥砂浆找平，水泥砂浆加水量以保持松散湿润即可。3、找平层厚度要求比计算厚度多出2-3mm,顶面用抹子刮平。3.5
6、 挡板安装挡板起吊采用汽车吊，利用预埋吊环挂绳起吊安装。挡板就位后，将挡板预留的锚固筋与预埋的现浇块钢筋焊接，焊接根数不少于6根，并用两根20钢筋联接吊环与承轨台钢筋，拉结固定挡板，同时挡板内侧用方木支撑，避免挡板向内部倾斜。挡板安装时从梁的一端向另一端依次安装。先安装标准块，后根据具体尺寸安装异型块。挡板安装注意事项：挡板安装时，准确定位，严格控制挡板之间的缝隙：挡板节段之间设4mm缝宽，梁端挡板节块及长度见表2-1。挡板安装应做到线形顺直，曲线园顺，外观接缝美观；现浇块每10m左右设置一道断缝，断缝宽度10mm，施工时用竹胶板隔开。挡板顶部预埋绝缘螺栓，纵向间距不大于1m，用于固定支撑防雷
7、扁钢。梁端挡板距上部800mm预埋绝缘螺栓，用于固定附加防雷扁钢与桥墩电气连接。现场安装时在挡板底部抹干硬性砂浆，使挡板与梁体密实接触。同时注意将挡板外侧与梁翼缘接缝处挤出的砂浆及时清理，以免污染翼缘板，影响外观。 图3-1 挡板立面、平面图图3-2 挡板临时支撑图3.6 现浇块混凝土施工现浇块混凝土施工时先将桥面混凝土凿毛，并清理干净，整跨（单侧或两侧）一次性浇注完成，从一端连续浇筑，每10m左右设置一道断缝。现浇混凝土挡块模板采用竹胶板，外侧用木方支撑在承轨台预埋钢筋上。图3-3 现浇块模板支撑示意图3.7挡板安装时临边防护措施挡板安装过程中将会拆除箱梁临边防护，为保证作业人员施工安全，施
8、工时，现场作业人员佩戴安全带、安全帽、防滑鞋及手套，安全带扣于现浇块预埋钢筋上，保证临边作业安全。第4章 质量管理体系和保证措施4.1 质量管理体系1、健全质量保证体系，严格按照质量体系文件进行质量管理，做到从资源投入和过程控制上保证工程质量。质量保证体系见图3.1-1质量保证体系图。2、成立以项目经理为首的质量管理组织机构，严格按照质量管理体系进行管理，作业队以上单位成立全面质量管理小组，对主要工序的施工质量进行有组织的控制。配备专职的质检工程师和质检员，推行全面质量管理和目标责任管理，从组织措施上保证工程质量真正落到实处。组织保证项目总部TQC小组项目经理部部思想保证TQC教育强化质量意识
9、提高操作技能技术保证标准化作业PDCA循环信息反馈奖罚兑现监理监督质量与工资挂钩经济保证质量责任制班 组合理安排工序工 序质量控制竣工验收施工保证物资保证质量保证甲方保证材料检查用户至上职能部门施工队设备保证配件充足性能良好充分利用完好无损数量满足预防为主质量第一材料试验材料采购技术标准工艺标准施工规范操作规程技术规范质量奖惩制度QC小组活动施工中的三检测试计量控制质检人员监督分项、分部质量评定单位工程质量评定回访建设单位质量保证体系图4-1质量保证体系图4.2 挡板施工质量保证措施1、尽量减少进场挡板堆放时间，进场时用方木支垫，防止雨期泥浆等污染。2、严格执行技术标准，组织全体施工人员遵照设
10、计要求和技术规范施工，作好施工前的技术指导和施工方法正确。项目部技术人员跟班作业，加强施工质量控制，实行自检、互检、交接检制度3、调集具有丰富施工经验和管理、技术过硬的队伍，选派优秀的技术管理人员和施工管理人员，配置一名业务水平较高、责任心较强的专职质量检验工程师负责挡板施工。4、加强试验工作，对用于本工程的水泥、钢筋、地材等原材料严格把关，不合格材料不准进场，严格按配合比施工，确施工质量。5、严格按施工工艺的要求进行施工，配备足够的施工设备，以保证施工质量，真正体现以设备保工艺、以工艺保质量的措施。第5章 人员、设备安全管理体系及保证措施安全责任重于泰山，在施工过程中，坚决自始至终坚持“安全
11、第一，预防为主”的安全工作方针，并从技术上、制度上、思想上、组织上加强安全管理，制定并落实好安全预控措施，防患于未然。5.1安全保证体系见图5-1 安全保证体系图。5.2 安全保证体系组织机构见图5-2安全保证体系组织机构图5.3 安全保证体系各部门职责（1）项目经理贯彻国家安全生产的政策和法规，制定本项目部的目标，全面负责安全生产保证体系的实施，严格管理职责，负责安全预案的审核。（2）项目副经理全面负责所在项目的安全，落实安全责任建立安全体系，负责分包安全监控，控制施工现场的安全，并组织检查、检验、控制事故隐患，负责纠正与预防，领导安全教育、培训、抓资料管理。（3）项目总工程师负责组织制订安
