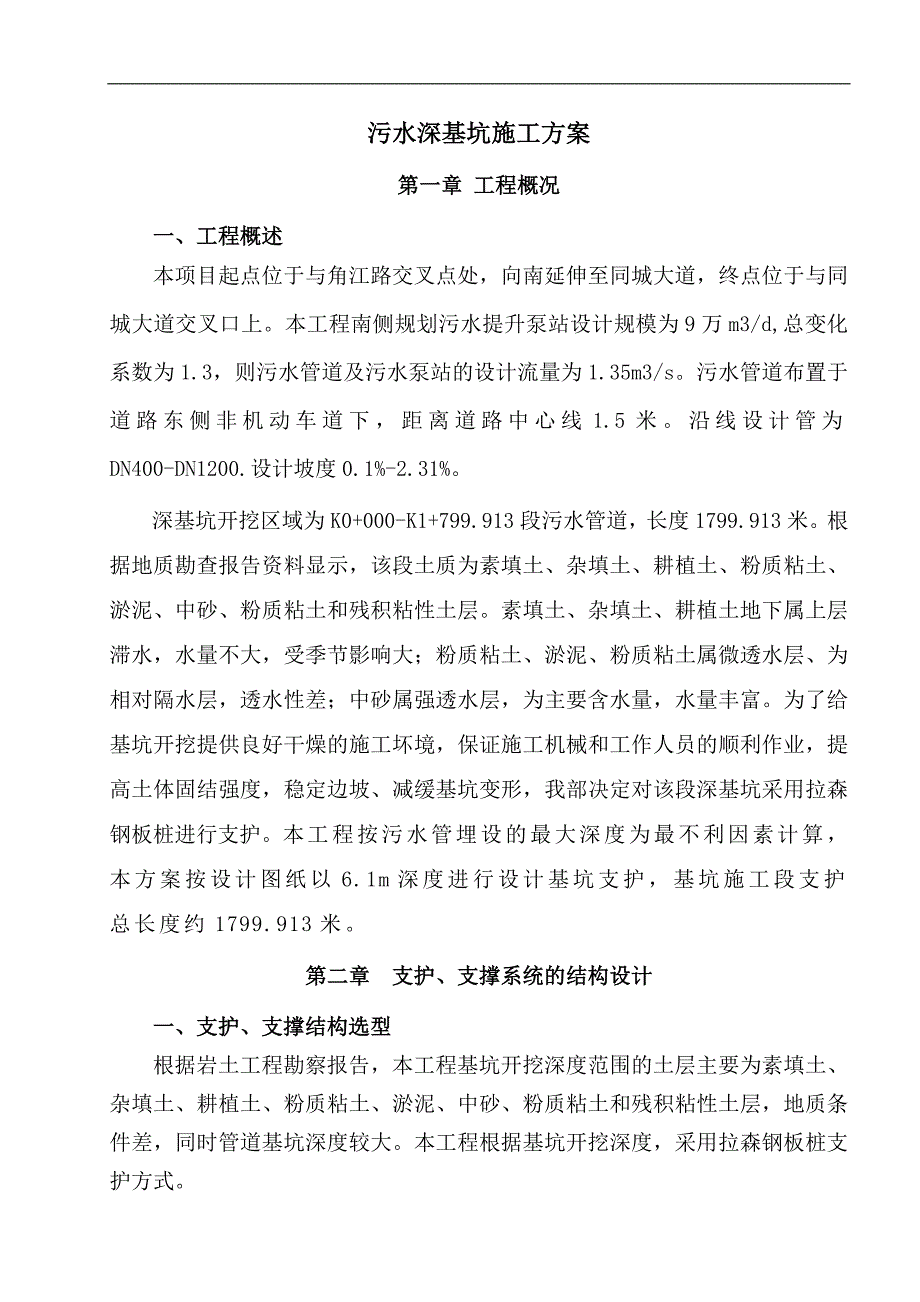

1、污水深基坑施工方案第一章 工程概况 一、工程概述本项目起点位于与角江路交叉点处,向南延伸至同城大道,终点位于与同城大道交叉口上。本工程南侧规划污水提升泵站设计规模为9万m3/d,总变化系数为1.3,则污水管道及污水泵站的设计流量为1.35m3/s。污水管道布置于道路东侧非机动车道下,距离道路中心线1.5米。沿线设计管为DN400-DN1200.设计坡度0.1%-2.31%。深基坑开挖区域为K0+000-K1+799.913段污水管道,长度1799.913米。根据地质勘查报告资料显示,该段土质为素填土、杂填土、耕植土、粉质粘土、淤泥、中砂、粉质粘土和残积粘性土层。素填土、杂填土、耕植土地下属上层

2、滞水,水量不大,受季节影响大;粉质粘土、淤泥、粉质粘土属微透水层、为相对隔水层,透水性差;中砂属强透水层,为主要含水量,水量丰富。为了给基坑开挖提供良好干燥的施工坏境,保证施工机械和工作人员的顺利作业,提高土体固结强度,稳定边坡、减缓基坑变形,我部决定对该段深基坑采用拉森钢板桩进行支护。本工程按污水管埋设的最大深度为最不利因素计算,本方案按设计图纸以6.1m深度进行设计基坑支护,基坑施工段支护总长度约1799.913米。第二章 支护、支撑系统的结构设计一、支护、支撑结构选型 根据岩土工程勘察报告,本工程基坑开挖深度范围的土层主要为素填土、杂填土、耕植土、粉质粘土、淤泥、中砂、粉质粘土和残积粘性

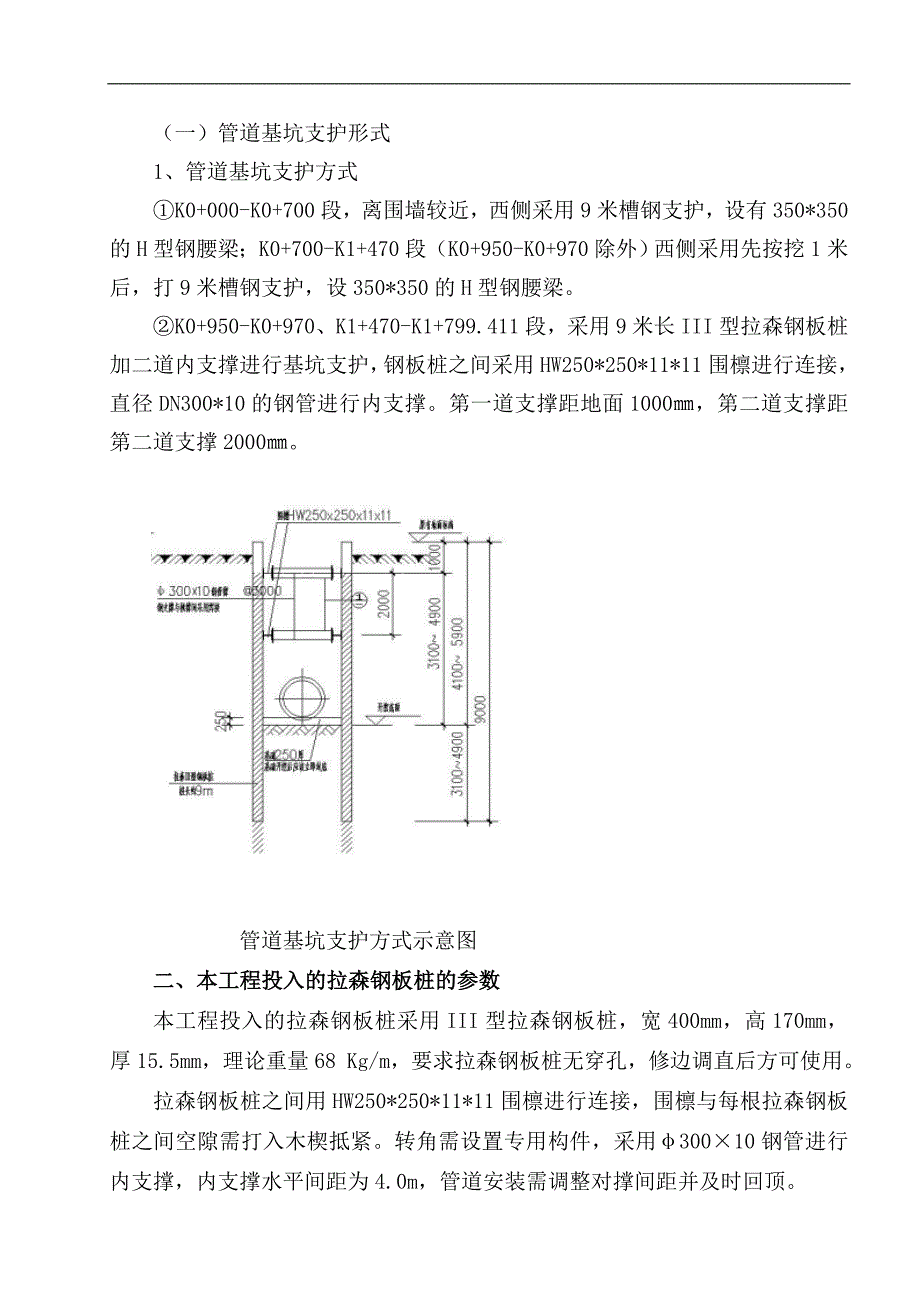

3、土层,地质条件差,同时管道基坑深度较大。本工程根据基坑开挖深度,采用拉森钢板桩支护方式。(一)管道基坑支护形式1、管道基坑支护方式K0+000-K0+700段,离围墙较近,西侧采用9米槽钢支护,设有350*350的H型钢腰梁;K0+700-K1+470段(K0+950-K0+970除外)西侧采用先按挖1米后,打9米槽钢支护,设350*350的H型钢腰梁。K0+950-K0+970、K1+470-K1+799.411段,采用9米长III型拉森钢板桩加二道内支撑进行基坑支护,钢板桩之间采用HW250*250*11*11围檩进行连接,直径DN300*10的钢管进行内支撑。第一道支撑距地面1000,第

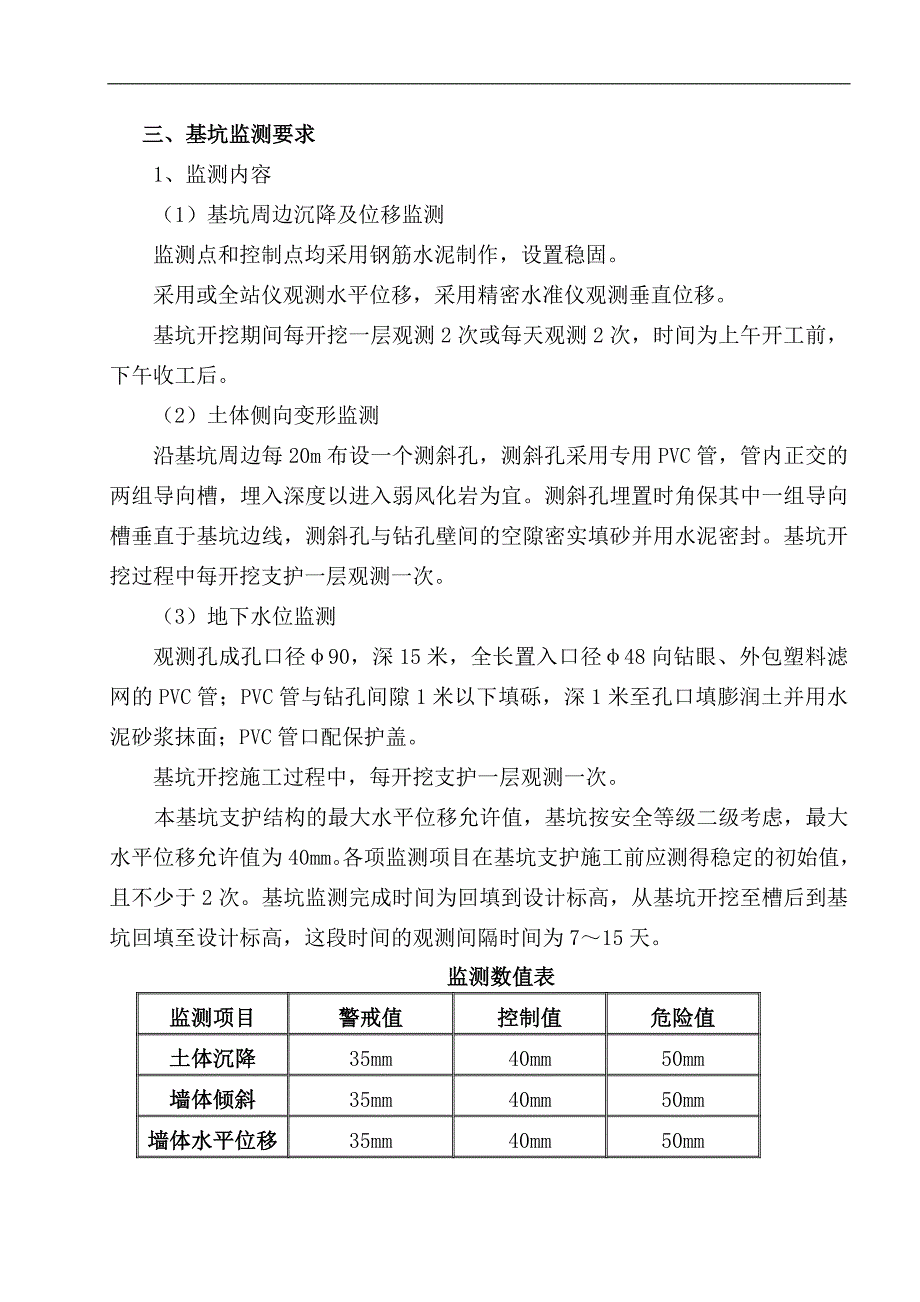

4、二道支撑距第二道支撑2000。管道基坑支护方式示意图二、本工程投入的拉森钢板桩的参数本工程投入的拉森钢板桩采用III型拉森钢板桩,宽400mm,高170mm,厚15.5mm,理论重量68 Kg/m,要求拉森钢板桩无穿孔,修边调直后方可使用。拉森钢板桩之间用HW250*250*11*11围檩进行连接,围檩与每根拉森钢板桩之间空隙需打入木楔抵紧。转角需设置专用构件,采用30010钢管进行内支撑,内支撑水平间距为4.0m,管道安装需调整对撑间距并及时回顶。三、基坑监测要求1、监测内容(1)基坑周边沉降及位移监测监测点和控制点均采用钢筋水泥制作,设置稳固。采用或全站仪观测水平位移,采用精密水准仪观测垂

5、直位移。基坑开挖期间每开挖一层观测2次或每天观测2次,时间为上午开工前,下午收工后。(2)土体侧向变形监测沿基坑周边每20m布设一个测斜孔,测斜孔采用专用PVC管,管内正交的两组导向槽,埋入深度以进入弱风化岩为宜。测斜孔埋置时角保其中一组导向槽垂直于基坑边线,测斜孔与钻孔壁间的空隙密实填砂并用水泥密封。基坑开挖过程中每开挖支护一层观测一次。(3)地下水位监测观测孔成孔口径90,深15米,全长置入口径48向钻眼、外包塑料滤网的PVC管;PVC管与钻孔间隙1米以下填砾,深1米至孔口填膨润土并用水泥砂浆抹面;PVC管口配保护盖。基坑开挖施工过程中,每开挖支护一层观测一次。本基坑支护结构的最大水平位移

6、允许值,基坑按安全等级二级考虑,最大水平位移允许值为40mm。各项监测项目在基坑支护施工前应测得稳定的初始值,且不少于2次。基坑监测完成时间为回填到设计标高,从基坑开挖至槽后到基坑回填至设计标高,这段时间的观测间隔时间为715天。监测数值表监测项目警戒值控制值危险值土体沉降35mm40mm50mm墙体倾斜35mm40mm50mm墙体水平位移35mm40mm50mm第三章 总体施工安排本基坑工程主管道线长约1799.913m,分段施工。管沟支护采用9 m长III型拉森钢板桩支护1799.913m,拟安排三个井位为一个作业面,平行组织流水作业。拉森钢板桩支护段打拔拉森桩采用振动打桩机/锤,每个作业

7、面2台,挖掘机3台(1台超长臂挖掘机)。拉森钢板桩支护段拟采用200T履带吊垫钢板下管,吊车和人工配合管道对正,采用外拉法用两台15T手拉倒链平行对管子进行接口。第四章 基坑支护施工工艺及施工程序一、钢板桩支护施工工艺及施工程序钢板桩采用III型拉森钢板桩,钢板桩之间采用HW250*250*11*11围檩进行连接,围檩与每根钢板桩之间空隙须打入木楔抵紧,转角必须设置专用构件。采用直径30010的钢管进行内支撑,管道安装须调整对撑间距并及时回顶。吊装好管道后且回填砂密实度达到90%以上后方可拆除管道上方的钢支撑,以此为准,每3个井位为一个作业段。1、钢板桩施工的一般要求(1)板桩的设置位置要符合

8、设计要求,便于基础施工,即在基础最突出的边缘外留有施工作业面。(2)基坑护壁板桩的平面布置形状应尽量平直整齐,避免不规则的转角,以便标准板桩的利用和支撑设置,各周边尺寸尽量符合板桩模数。(3)整个基础施工期间,在挖土、吊运、浇筑混凝土等施工作业中,严禁碰撞支撑,禁止任意拆除支撑,禁止在支撑上任意切割、电焊,也不应在支撑上搁置重物。2、板桩施工的顺序板桩准备围檩支架安装板桩打设偏差纠正拔桩。3、板桩的检验、吊装、堆放(1)板桩的检验对板桩,一般有材质检验和外观检验,以便对不合要求的板桩进行矫正,以减少打桩过程中的困难。外观检验:包括表面缺陷、长度、宽度、厚度、高度、端头矩形比、平直度和锁口形状等

9、项内容。(2)板桩吊运装卸板桩宜采用两点吊。吊运时,每次起吊的板桩根数不宜过多,注意保护锁口免受损伤。吊运方式有成捆起吊和单根起吊。成捆起吊通常采用钢索捆扎,而单根吊运常用专用的吊具。(3)板桩堆放:板桩堆放的地点,要选择在不会因压重而发生较大沉陷变形的平坦而坚固的场地上,并便于运往打桩施工现场。堆放时应注意: 堆放的顺序、位置、方向和平面布置等应考虑到以后的施工方便; 板桩要按型号、规格、长度分别堆放,并在堆放处设置标牌说明; 板桩应分层堆放,每层堆放数量一般不超过5 根,各层间要垫枕木,垫木间距。一般为3-4 米,且上、下层垫木应在同一垂直线上,堆放的总高度不宜超过2 米。4、导架的安装在

10、板桩施工中,为保证沉桩轴线位置的正确和桩的竖直,控制桩的打入精度,防止板桩的屈曲变形和提高桩的贯入能力,一般都需要设置一定刚度的、坚固的导架,亦称“施工围檩”。导架采用单层双面形式,通常由导梁和围檩桩等组成,围檩桩的间距一般为2.53.5米,双面围檩之间的间距不宜过大,一般略比板桩墙厚度大815mm。安装导架时应注意以下几点:(1)采用全站仪和水平仪控制和调整导梁的位置。(2)导梁的高度要适宜,要有利于控制板桩的施工高度和提高施工工效。(3)导梁不能随着板桩的打设而产生下沉和变形。(4)导梁的位置应尽量垂直,并不能与板桩碰撞。5、板桩施打(1)板桩用吊机带振锤施打,施打前一定要熟悉地下管线、构

11、筑物的情况,认真放出准确的支护桩中线。(2)打桩前,对板桩逐根检查,剔除连接锁口锈蚀、变形严重的普通板桩,不合格者待修整后才可使用。(3)打桩前,在板桩的锁口内涂油脂,以方便打入拔出。(4)在插打过程中随时测量监控每块桩的斜度不超过2%,当偏斜过大不能用拉齐方法调正时,拔起重打。(5)板桩施打采用屏风式打入法施工。屏风式打入法不易使板桩发生屈曲、扭转、倾斜和墙面凹凸,打入精度高,易于实现封闭合拢。施工时,将1020 根板桩成排插入导架内,使它呈屏风状,然后再施打。通常将屏风墙两端的一组板桩打至设计标高或一定深度,并严格控制垂直度,用电焊固定在围檩上,然后在中间按顺序分1/3 或1/2板桩高度打

12、入。屏风式打入法的施工顺序有正向顺序、逆向顺序、往复顺序、中分顺序、中和顺序和复合顺序。施打顺序对板桩垂直度、位移、轴线方向的伸缩、板桩墙的凹凸及打桩效率有直接影响。因此,施打顺序是板桩施工工艺的关键之一。其选择原则是:当屏风墙两端已打设的板桩呈逆向倾斜时,应采用正向顺序施打;反之,用逆向顺序施打;当屏风墙两端板桩保持垂直状况时,可采用往复顺序施打;当板桩墙长度很长时,可用复合顺序施打。板桩打设的公差标准如下表所示。项目允许公差板桩轴线偏差10cm桩顶标高10cm板桩垂直度1%(6)密扣且保证开挖后入土不小于2 米,保证板桩顺利合拢;特别是工作井的四个角要使用转角板桩,若没有此类板桩,则用旧轮

13、胎或烂布塞缝等辅助措施密封。(7)打入桩后,及时进行桩体的闭水性检查,对漏水处进行焊接修补,每天派专人进行检查桩体。6、板桩的拔除基坑回填后,要拔除板桩,以便重复使用。拔除板桩前,应仔细研究拔桩方法、顺序和拔桩时间及土孔处理。否则,由于拔桩的振动影响,以及拔桩带土过多会引起地面沉降和位移,会给已施工的地下结构带来危害,并影响临近原有建筑物、构筑物或底下管线的安全。(1)拔桩方法本工程拔桩采用振动锤拔桩:利用振动锤产生的强迫振动,扰动土质,破坏板桩周围土的粘聚力以克服拔桩阻力,依靠附加起吊力的作用将桩拔除。(2)拔桩时应注意事项 拔桩起点和顺序:对封闭式板桩墙,拔桩起点应离开角桩5 根以上。可根

14、据沉桩时的情况确定拔桩起点,必要时也可用跳拔的方法。拔桩的顺序最好与打桩时相反。 振打与振拔:拔桩时,可先用振动锤将板桩锁口振活以减小土的粘附,然后边振边拔。对较难拔除的板桩可先用柴油锤将桩振下100300mm,再与振动锤交替振打、振拔。 起重机应随振动锤的启动而逐渐加荷,起吊力一般略小于减振器弹簧的压缩极限。 供振动锤使用的电源为振动锤本身额定功率的1.2-2.0 倍。 对引拔阻力较大的板桩,采用间歇振动的方法,每次振动15min,振动锤连续不超过1.5h。7、板桩土孔处理对拔桩后留下的桩孔,必须及时回填处理。回填的方法采用填入法,填入法所用材料为砂。二、槽钢支护的施工工艺及施工程序1、槽钢

15、支护根据本工程场地地质情况特点,本工程槽钢主要作用是为了防止防止基坑塌方,管道基槽采用25a槽钢、钢板支护,桩长9m,基槽开挖前围护桩入土深度3m,基槽在开挖前要和设计图中的水位进行比较,如果水位高于井底,则设沙管井进行降水作业,沙管井深度应大于井底10m以上,安排一口沙管井降水。为了保证周围结构物不受施工影响,车辆行人安全,穿越井施工时采用钢板桩围护法施工。2、为保证基槽安全,二侧槽钢上设置一道连续的工字钢或槽钢围檩以加强钢度及整体性;在槽钢基础上增加木板,木板内侧用18槽钢将槽钢桩连接,增加受力面积,防止塌方。3.槽钢及围护施工槽钢打设前先在距基槽边沿外侧1m位置测放施工位置,保证基槽施工空间。(1)材料选择。采用25a槽钢和-10厚钢板。(2)槽钢、钢板检验由于本工程的槽钢、钢板用于基槽的临时支护和止水,故不需进行材质检验而只对其做外观检验,以便对不符合形状要求的槽钢进行矫正,以减少打桩过程中的困难。外观检验包括表面缺陷、长度、宽度、厚度、端头矩形比、平直度和锁口形状等内容。检查中要注意:、对打入槽钢有影响的焊接件应予以割除;、有割孔、断面缺损的应予以补强;、若槽钢有严重锈蚀,应测量其实际断面厚度,以便决定在计算中是否需要折减。原则上要
